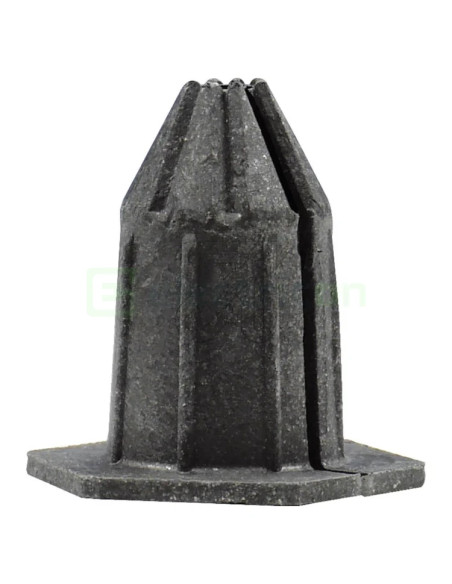

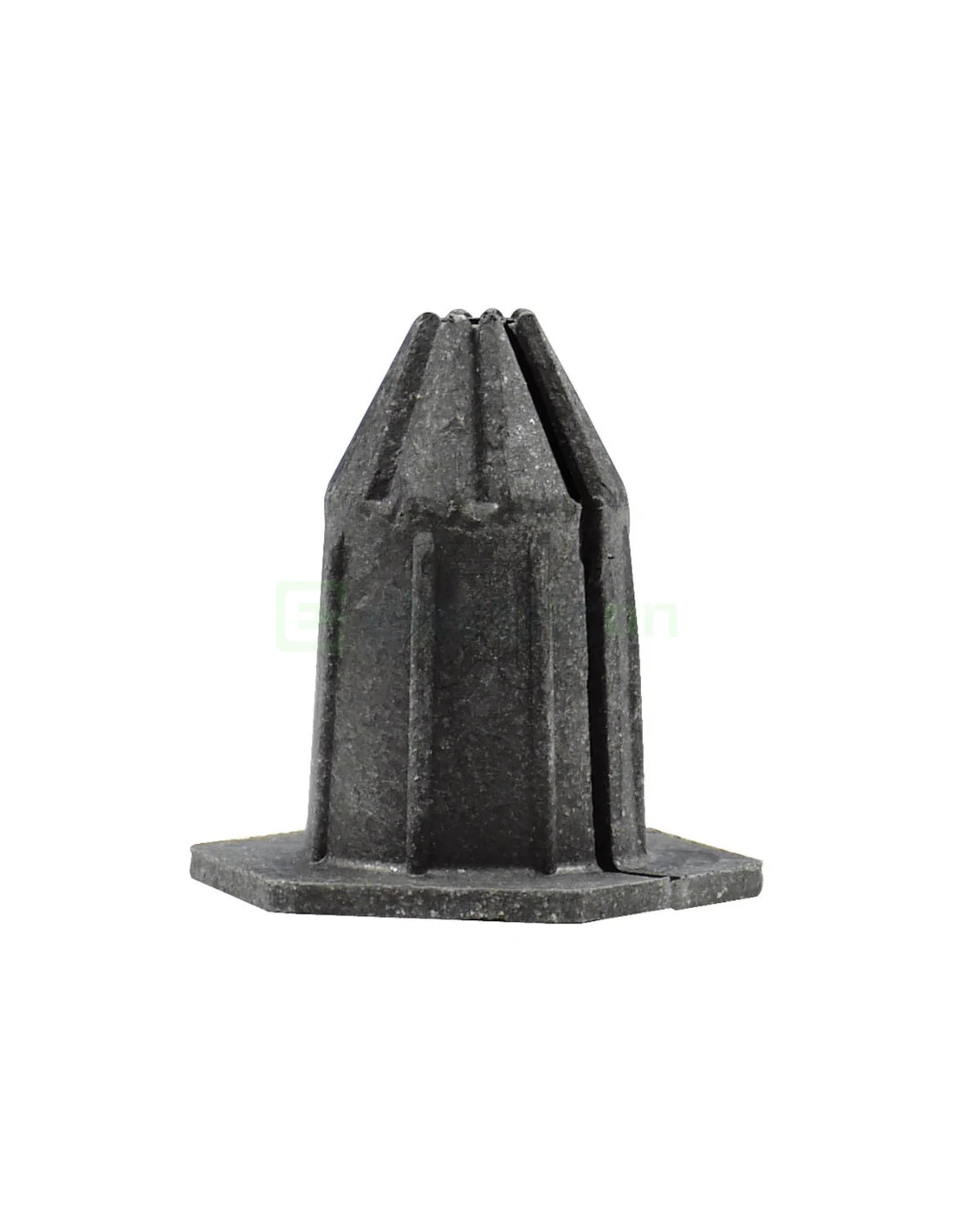

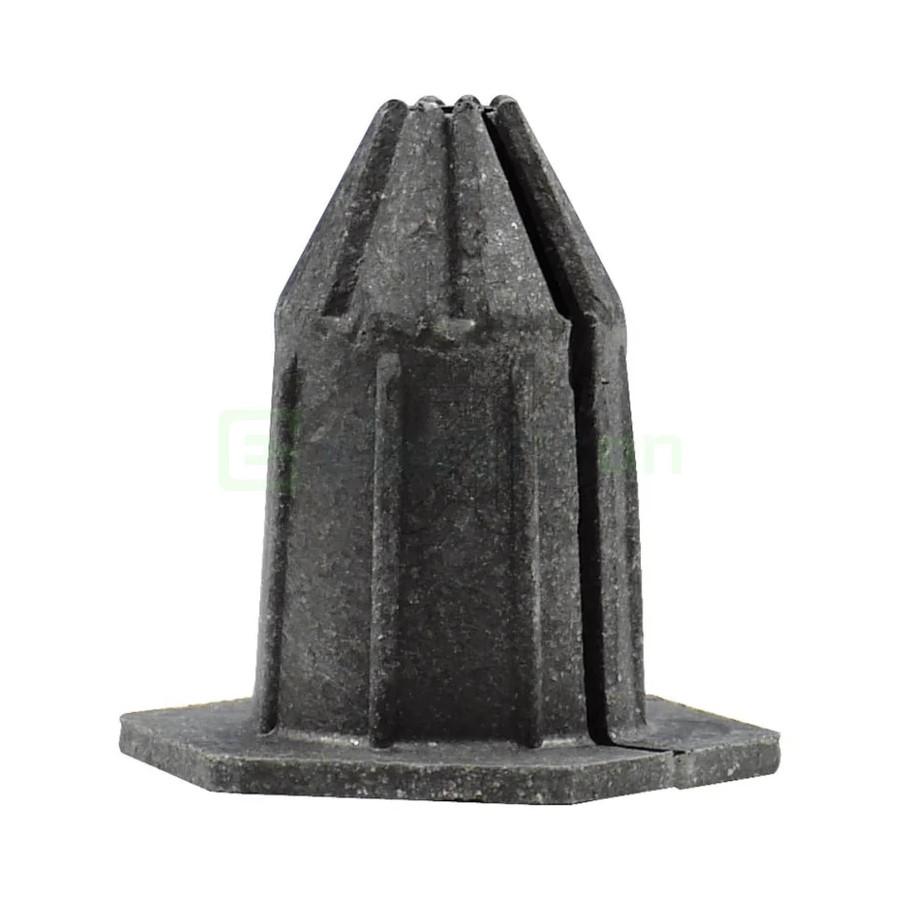

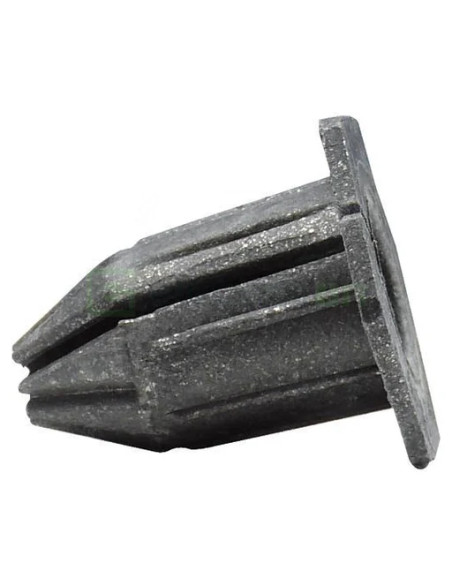

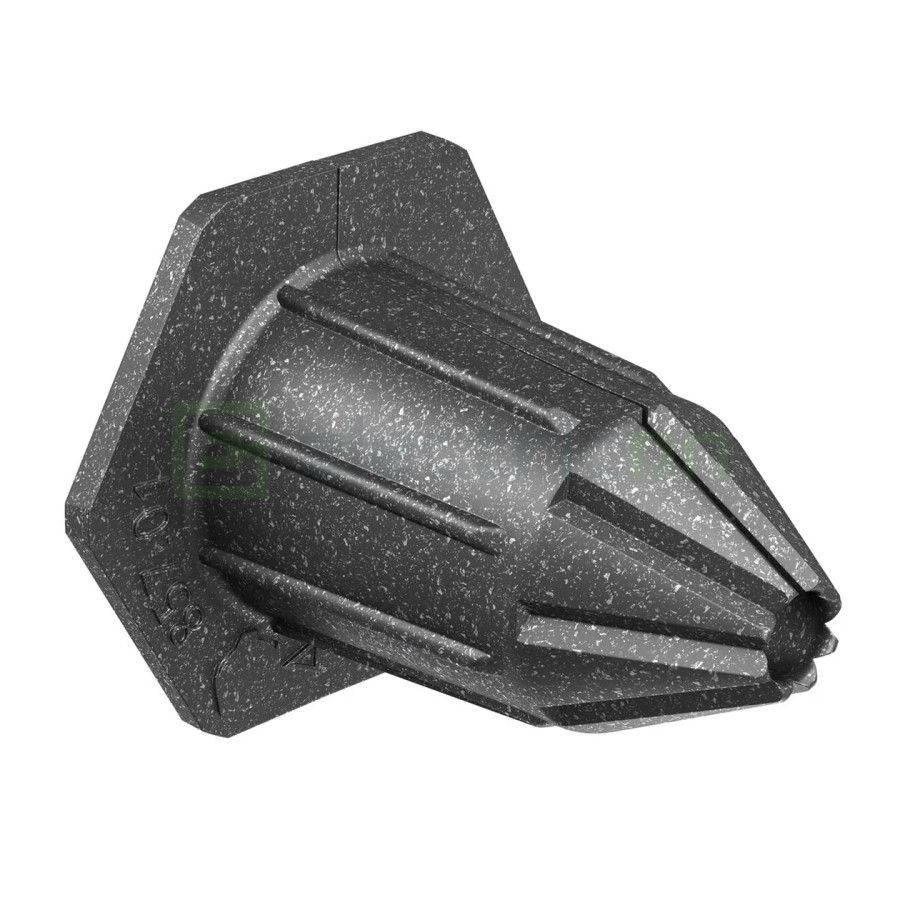

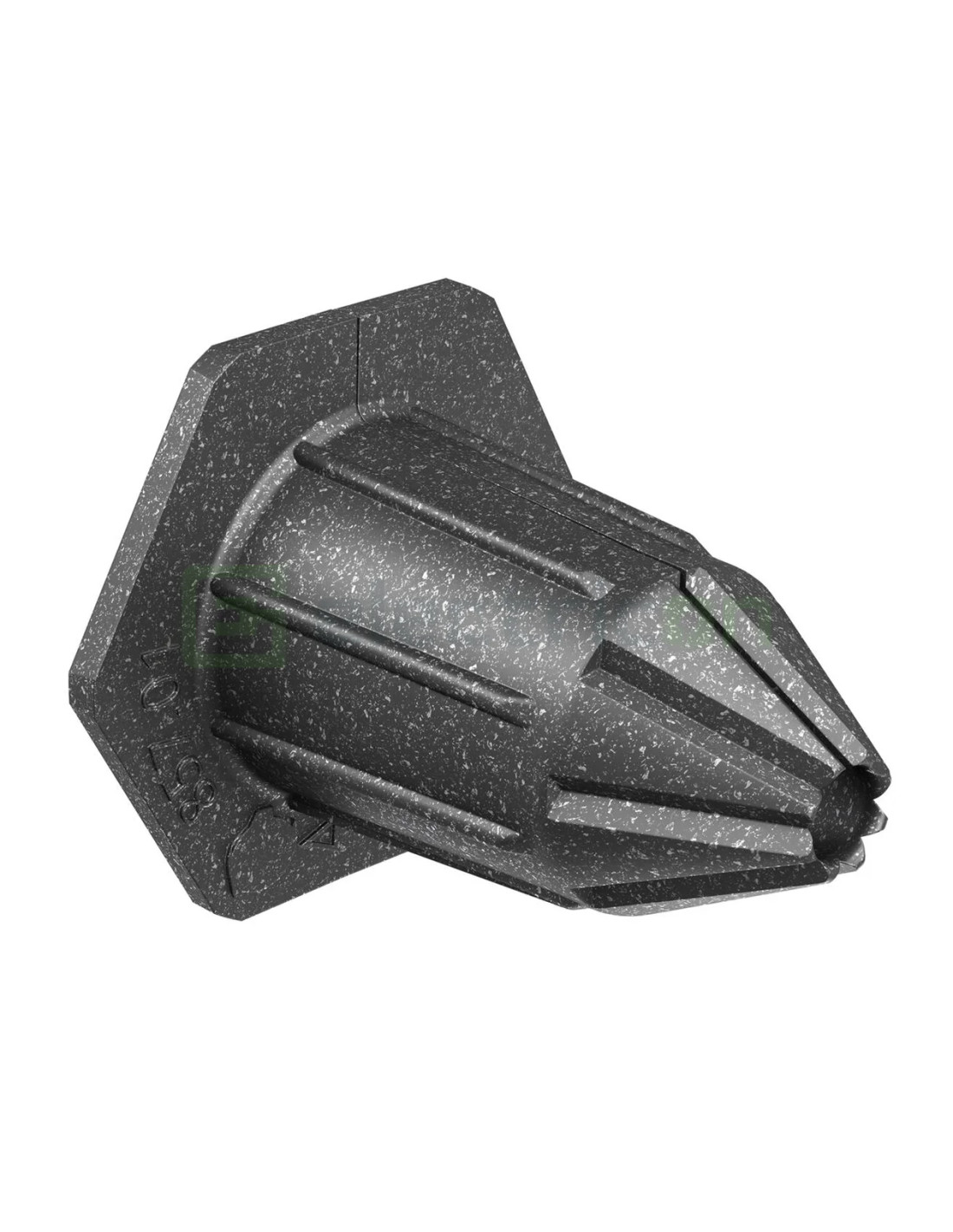

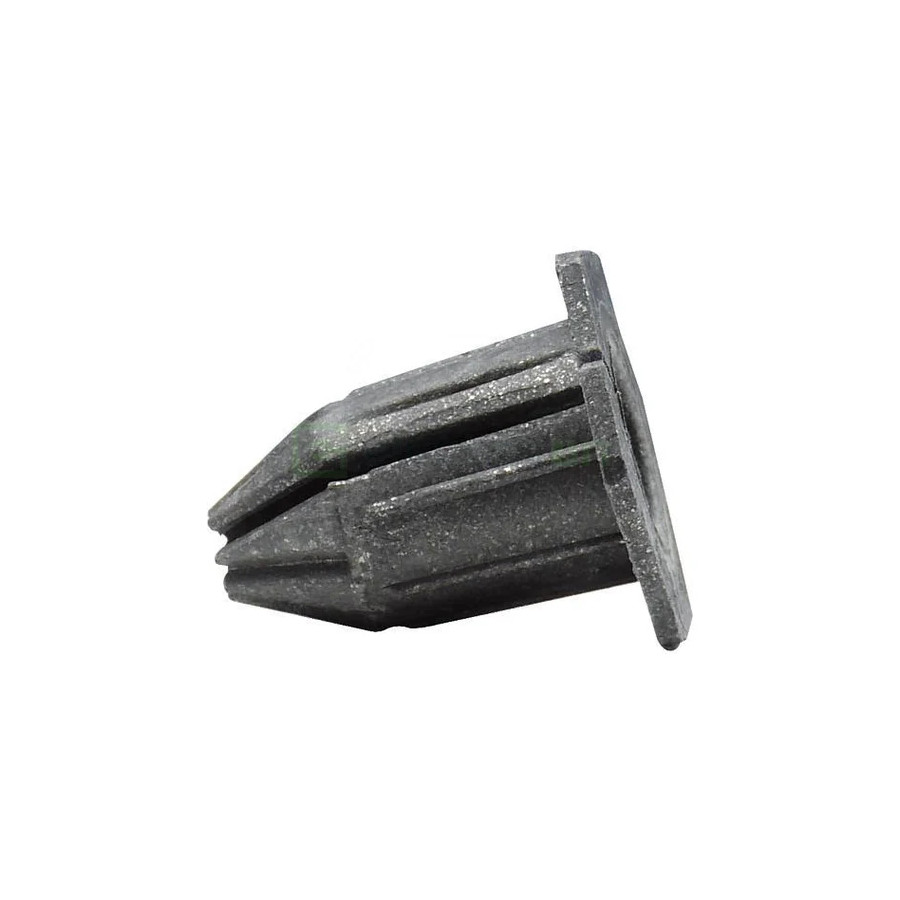

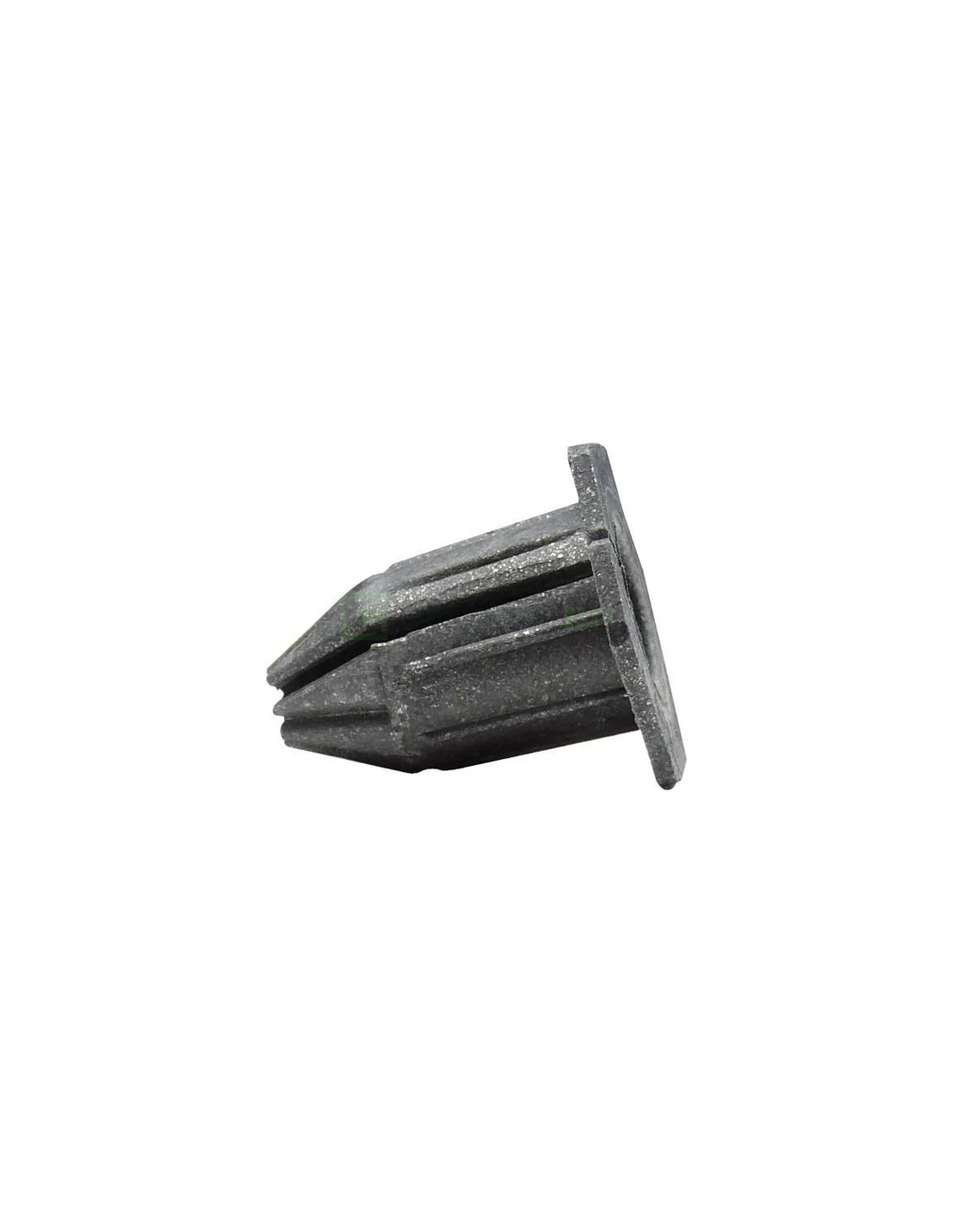

Trecere cabluri cu barieră foc E30-E90 - garnitură LS 90 (frezare Ø 20 mm) - Kaiser - 9459-01 – Sistem intumescent flexibil pentru etanșarea automată, rapidă și curată a cablurilor în pereți rezistenți la foc.
Kaiser LS 90 (Cod articol 9459-01) este un sistem de etanșare antifoc ultra-compact, proiectat pentru trecerea securizată a cablurilor prin pereți cu cerințe de rezistență la foc din clasele EI30 până la EI90. Fabricat dintr-un material polimeric permanent flexibil, durabil și fără halogeni, acest manșon se bazează pe proprietăți intumescente avansate pentru a bloca în mod automat răspândirea focului și a gazelor de ardere. Este dimensionat ideal pentru o deschidere de instalare de doar Ø 20 mm, oferind o soluție curată, fără utilizarea spumelor sau a chiturilor rezistente la foc. Codul său EAN este 4013456536234.
Sistemul Kaiser LS 90 – Etanșare automată și adaptabilitate sporită în pereți uscați și masivi
Inovația majoră a sistemului de etanșare LS 90 constă în structura sa laterală secționată. Această caracteristică constructivă permite deschiderea facilă a garniturii și poziționarea ei direct în jurul cablurilor existente, oferind posibilitatea unei retehnologizări ulterioare nedeconstructive, fără demontarea circuitelor. În momentul expunerii la temperaturi mari declanșate de un incendiu, miezul expandabil își mărește volumul autonom, sigilând ermetic spațiul gol dintre cablu și perete. Pe lângă rolul de stop-foc certificat prin agremente tehnice europene (ETA) și DIBt, sistemul LS 90 asigură o izolare fonică excelentă de până la 76 dB și poate funcționa ca o ieșire curată de perete pentru conexiunea directă a corpurilor de iluminat sau a detectoarelor de mișcare.
Avantajele sistemului de etanșare Kaiser LS 90 9459-01
- Etanșare fără materiale auxiliare: Garantează separarea camerelor împotriva fumului și flăcărilor fără utilizarea gipsului, chitului sau spumelor poliuretanice.
- Versatilitate extinsă de cablare: Ideal pentru toate secțiunile transversale de cablu cu un diametru exterior cuprins între Ø 5 mm și Ø 15 mm (până la cabluri de tip 5 x 2.5 mm²).
- Montaj curat în grup: Permite aranjarea în baterie pe direcție verticală sau orizontală, păstrând o distanță minimă între axe de doar 50 mm.
- Compatibilitate structurală: Aprobat pentru instalarea în pereți falși pe structură de lemn (F30-F90), gips-carton, zidărie din cărămidă sau beton masiv.
Specificații tehnice Kaiser LS 90 9459-01
| Cod producător |
9459-01 |
| Cod EAN |
4013456536234 |
| Producător |
Kaiser (Germania) |
| Gama de produse |
Cable sealing system LS 90 |
| Clasă rezistență la foc |
EI30 - EI90 (compartimentare automată a spațiului) |
| Fără halogeni (Halogen-free) |
Da |
| Aprobări tehnice naționale/europene |
ETA-17-0449, DIBt Z19.53-2531 |
| Izolație fonică |
Până la 76 dB (în pereți cu izolare acustică) |
| Diametru deschidere instalare (Ø) |
20 mm |
| Grosime minimă a peretelui suport |
100 mm |
| Diametru cabluri permise |
Ø 5 mm ... 15 mm |
| Unitate de ambalar |
1 bucată |
| Greutate netă (estimată) |
35 g |
| Greutate brută (greutatea finală) |
39.2 g |
Ghid de asamblare și instalare în pereți de gips-carton (pereți falși)
Pasul 1: Realizați o deschidere circulară cu diametrul de Ø 20 mm utilizând o freză dedicată sau un burghiu adecvat.
|
Pasul 2: Deschideți garnitura LS 90 pe lungime prin fanta laterală și poziționați-o ferm pe mantaua cablului.
|
Pasul 3: Împingeți ambele flanșe laterale ale garniturii direct în interiorul orificiului peretelui până la fixarea stabilă a buzelor.
|
Montaj multiplu: Pentru treceri de circuite paralele, poziționați garniturile la o distanță minimă de interax de 50 mm.
|
Etape de instalare în pereți masivi (Zidărie / Beton)
Pasul 1: Executați o gaură de trecere uniformă cu diametrul de Ø 20 mm utilizând o carotă sau un burghiu de zidărie.
|
Pasul 2: Deschideți fanta laterală a manșonului, aplicați-o strâns pe cablu și introduceți ansamblul adânc în canalul realizat.
|
Pasul 3: Atașați plăcuța de identificare obligatorie în dreptul trecerii, conform cerințelor standardelor de siguranță.
|
Rezultat: Identificarea vizibilă și conformă a sistemului de trecere a cablului asigurat pe peretele antifoc.
|
Garanție
| Garanție persoane juridice |
1 an |
| Garanție persoane fizice |
2 ani |
