Set de bandă izolatoare pentru marcarea fazelor Cimco 160205
La capătul unui cablu multiconductor, identificarea conductoarelor se pierde imediat ce izolația exterioară a fost îndepărtată și conductoarele au fost separate. Marcarea făcută cu bandă colorată obișnuită cere ca toată lumea de pe șantier să folosească aceeași convenție de culori, ceea ce rareori se întâmplă.
Setul rezolvă problema prin inscripție, nu prin culoare. Fiecare rolă poartă textul fazei tipărit cu alb pe toată lungimea, deci marcajul se citește la fel de orice electrician, indiferent de convenția pe care o folosește. Rola de neutru este albastră, culoarea uzuală pentru această funcție.

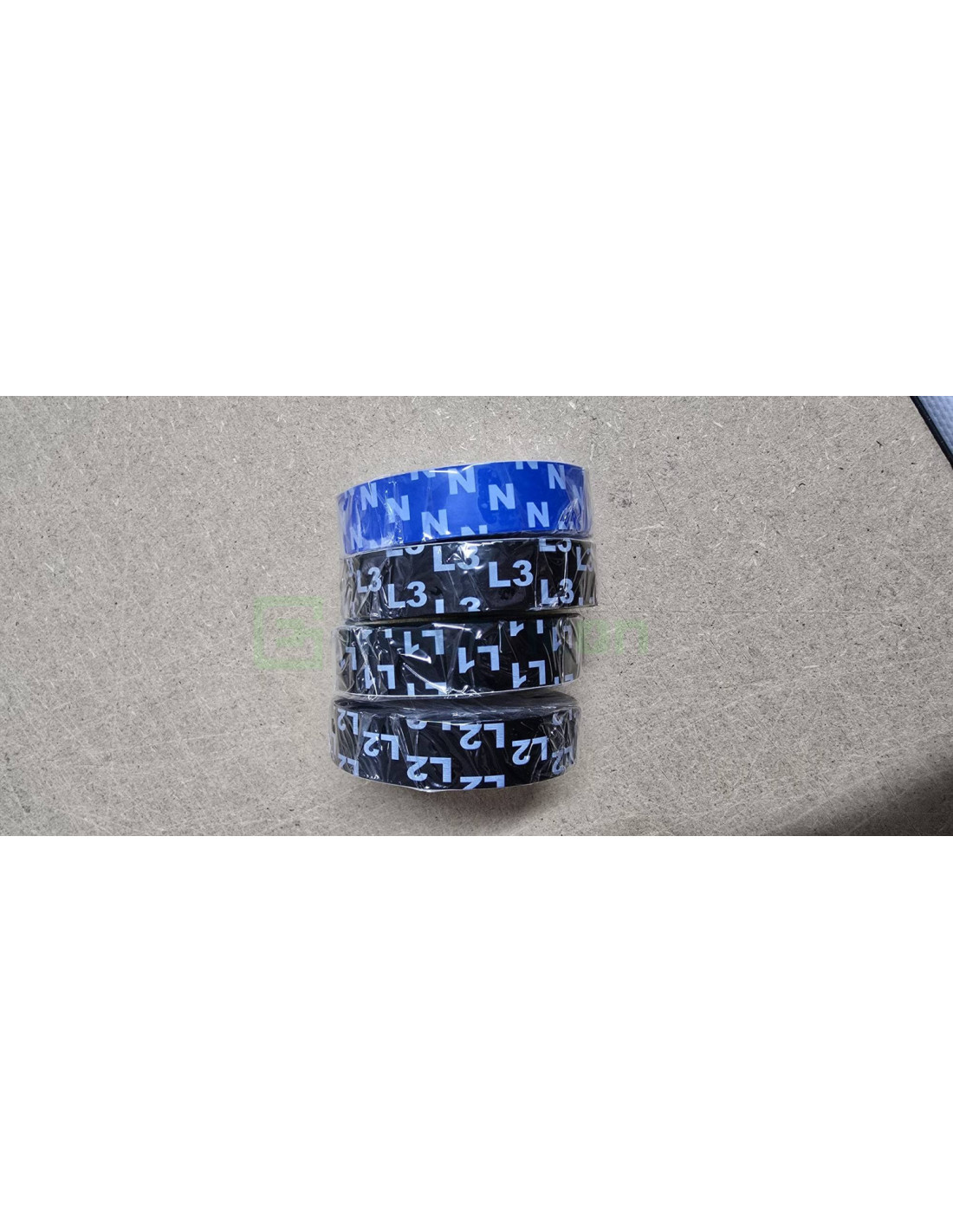

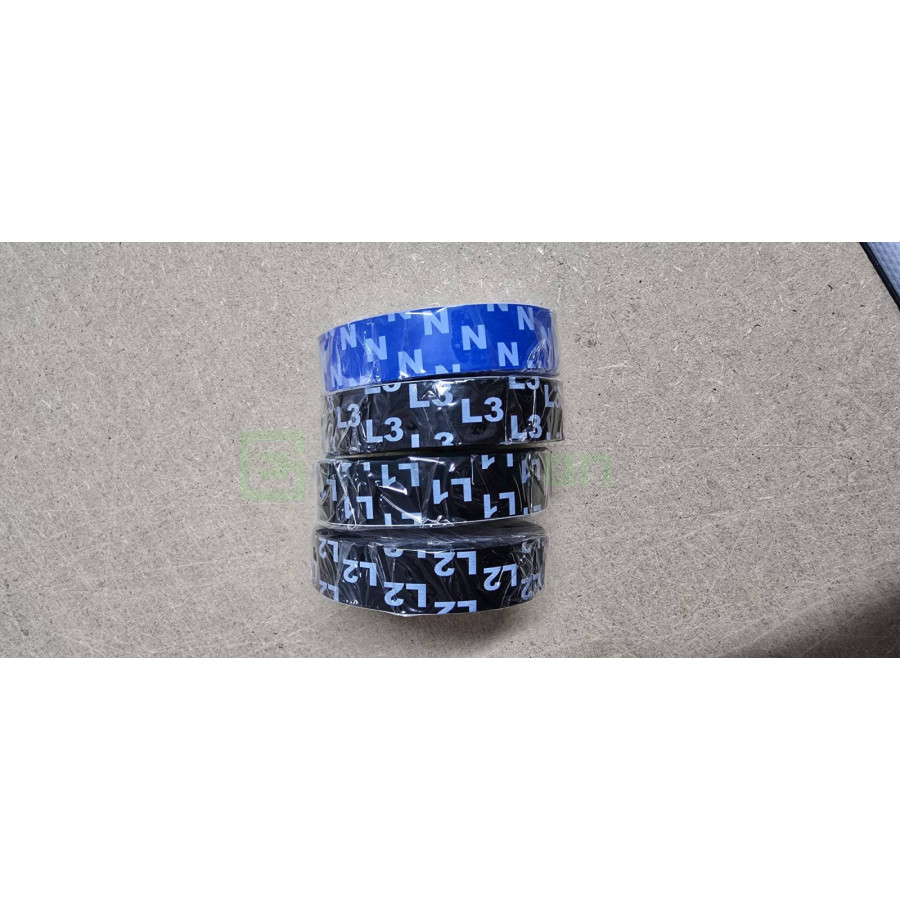

Ce conține setul
- Rolă neagră cu inscripția L1, tipărită cu alb.
- Rolă neagră cu inscripția L2, tipărită cu alb.
- Rolă neagră cu inscripția L3, tipărită cu alb.
- Rolă albastră cu inscripția N, tipărită cu alb.
Fiecare rolă are 15 mm lățime și 10 m lungime. Pentru o marcare curentă se consumă două sau trei spire pe conductor, deci un set acoperă un număr mare de capete de cablu.
Suportul și adezivul
Banda este din folie de policlorură de vinil, cu grosimea de 0,11 mm, acoperită pe o singură față cu adeziv din cauciuc sensibil la presiune. Adezivul este necorosiv, deci nu atacă izolația conductorului pe care se aplică și nu lasă reziduu agresiv la demontare.
Aderența se obține prin presiune, nu prin încălzire. Banda se întinde ușor la înfășurare, ceea ce ajută la mularea pe conductor, dar întinderea excesivă duce la desfacerea capătului în timp.
Limitele de utilizare
- Nu este autostingătoare.
- Nu este destinată aplicațiilor de înaltă tensiune.
- Nu este etanșă la apă și nu este autovulcanizantă.
- Nu se rupe cu mâna, deci se taie cu un cuțit sau cu o foarfecă.
- Rezistență la temperatură: 0 – 85 °C.
Aceste limite delimitează utilizarea: banda este pentru marcare și pentru izolare în instalații de joasă tensiune, nu pentru etanșare, nu pentru reparații de manșoane și nu pentru medii în care se cere autostingere. Lucrările la instalații electrice se execută de personal calificat, cu respectarea normelor în vigoare.
Unde se folosește
- Marcarea fazelor la capetele de cablu, în tablouri și în doze de derivație.
- Identificarea conductoarelor înainte de conectare, la recablări și la modificări de instalație.
- Marcarea temporară pe durata lucrării, pentru urmărirea circuitelor.
- Izolarea îmbinărilor și a capetelor libere în instalații de joasă tensiune.
Este utilă în special la intervențiile pe instalații existente, unde codul de culori inițial nu mai poate fi identificat cu certitudine, iar conductoarele trebuie marcate înainte de a fi lăsate nesupravegheate.
Date tehnice
| Producător |
Cimco |
| Cod producător |
160205 |
| Tip |
set de bandă izolatoare pentru marcarea fazelor |
| Conținut |
4 role: L1, L2, L3, N |
| Material |
policlorură de vinil (PVC) |
| Adeziv |
cauciuc necorosiv, sensibil la presiune, pe o singură față |
| Lățime |
15 mm |
| Lungime rolă |
10 m |
| Grosime |
0,11 mm |
| Rezistență la temperatură |
0 – 85 °C |
| Proprietăți izolante |
da |
| Autostingere |
nu |
| Utilizare la înaltă tensiune |
nu |
| Autovulcanizantă |
nu |
| Etanșă la apă |
nu |
| Rupere cu mâna |
nu |

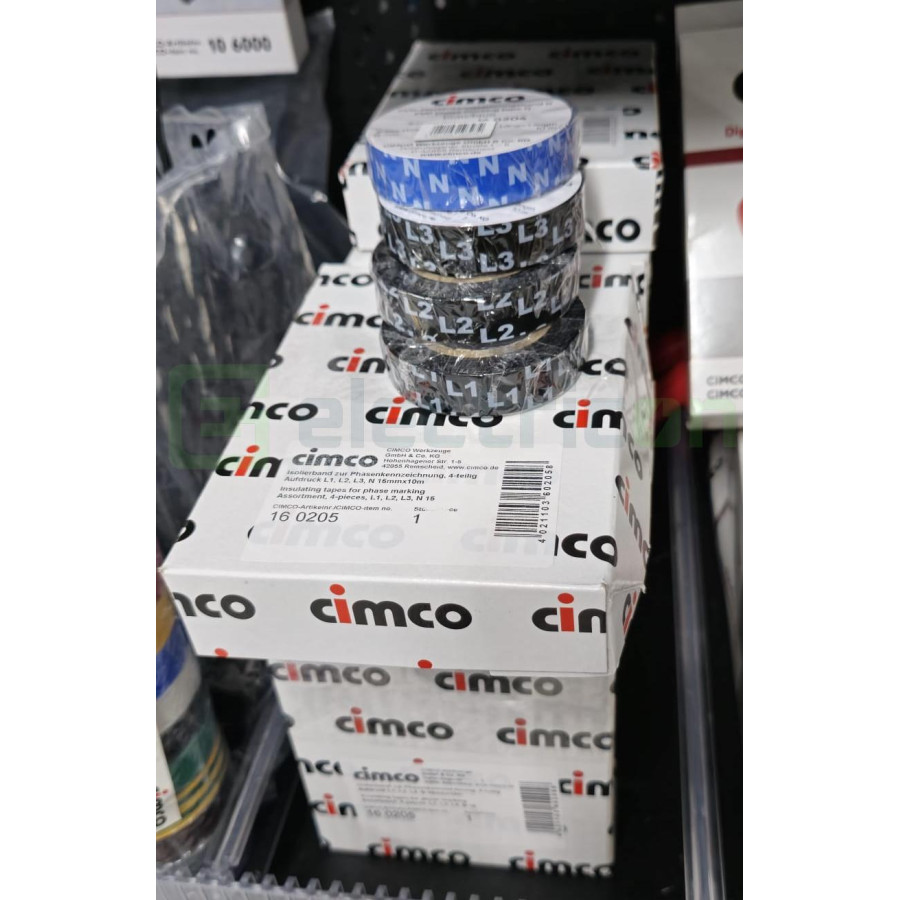

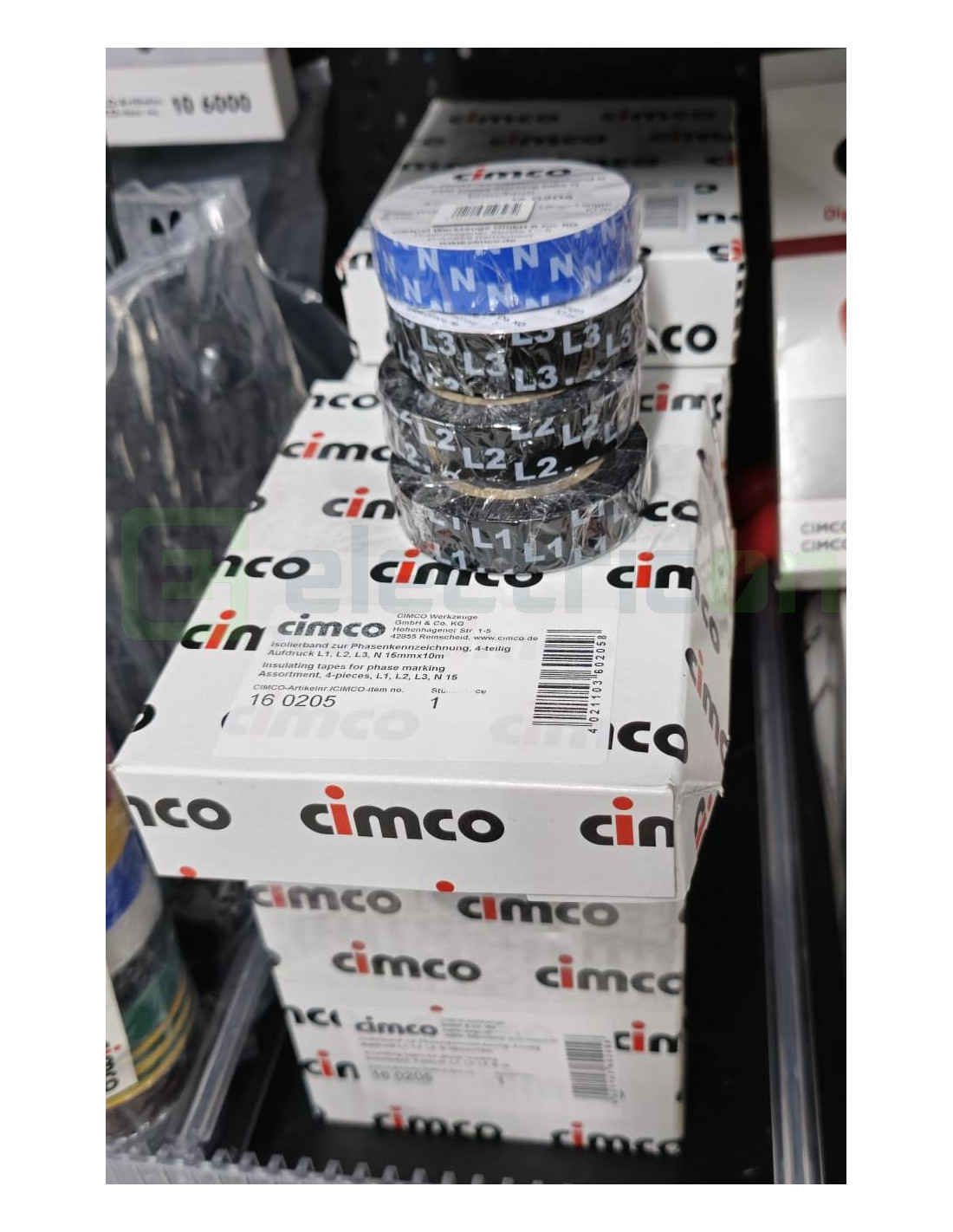

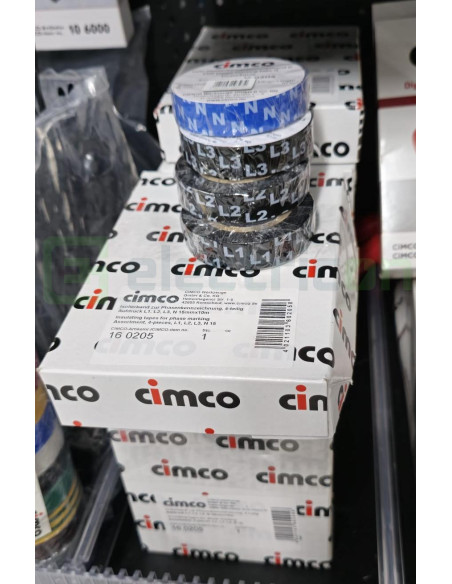

| Dimensiuni ambalaj |
160 x 115 x 32 mm |
| Greutate |
152 g |
Întrebări frecvente
Ce culori au rolele?
Trei role negre, inscripționate cu alb L1, L2 și L3, și o rolă albastră, inscripționată cu alb N. Identificarea se face prin inscripție, nu prin culoarea benzii.
Se poate folosi la înaltă tensiune?
Nu. Producătorul declară că banda nu este destinată aplicațiilor de înaltă tensiune. Este o bandă de marcare și de izolare pentru instalații de joasă tensiune.
Este autostingătoare?
Nu. Fișa producătorului declară explicit că banda nu are proprietăți de autostingere. Acolo unde este cerută autostingerea se folosește o bandă specificată în acest sens.
Atacă izolația conductorului?
Nu. Adezivul din cauciuc este necorosiv, deci nu degradează izolația pe care se aplică. Aderă prin presiune, fără încălzire.
Se rupe cu mâna?
Nu. Se taie cu un cuțit sau cu o foarfecă. Ruperea prin tragere întinde folia și lasă un
