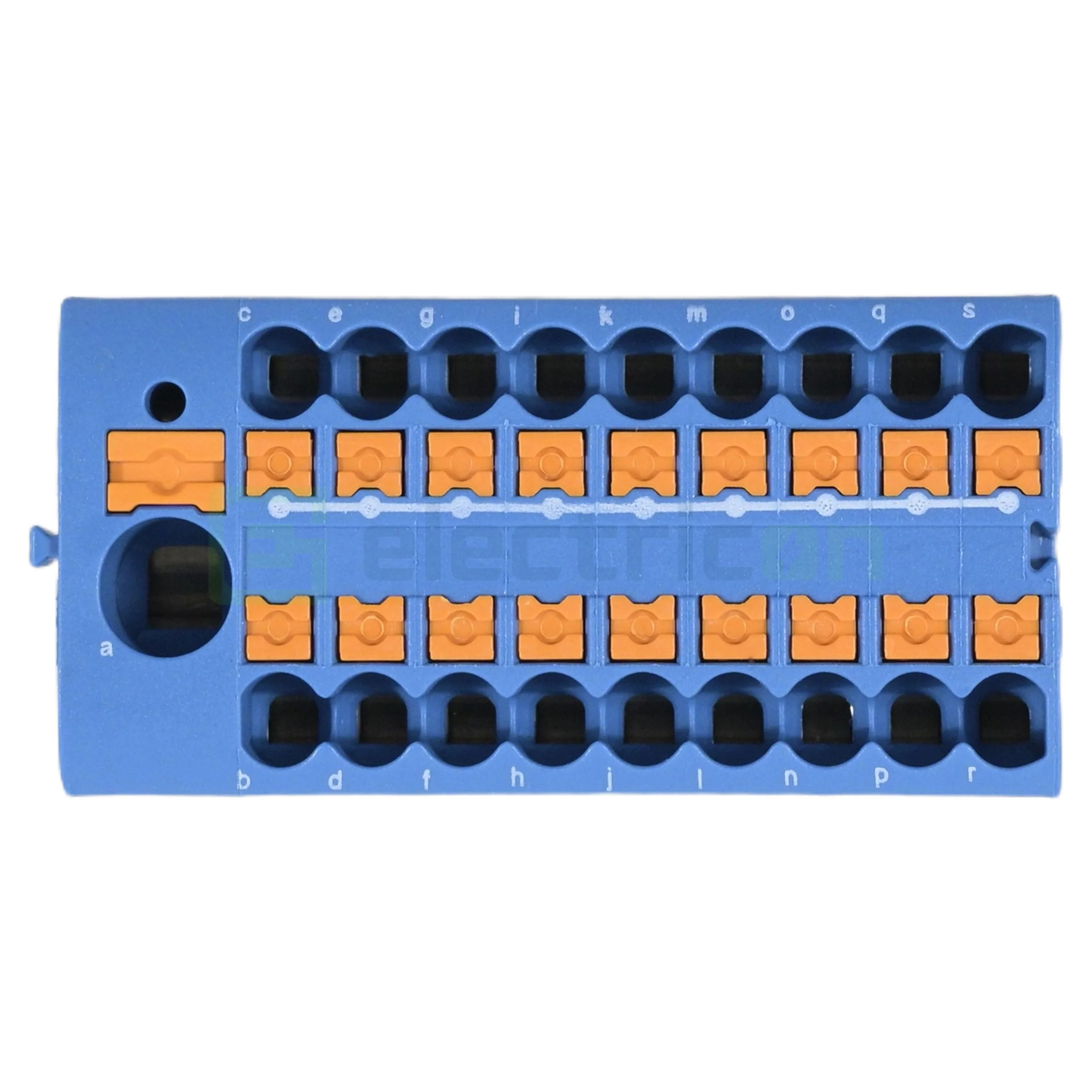

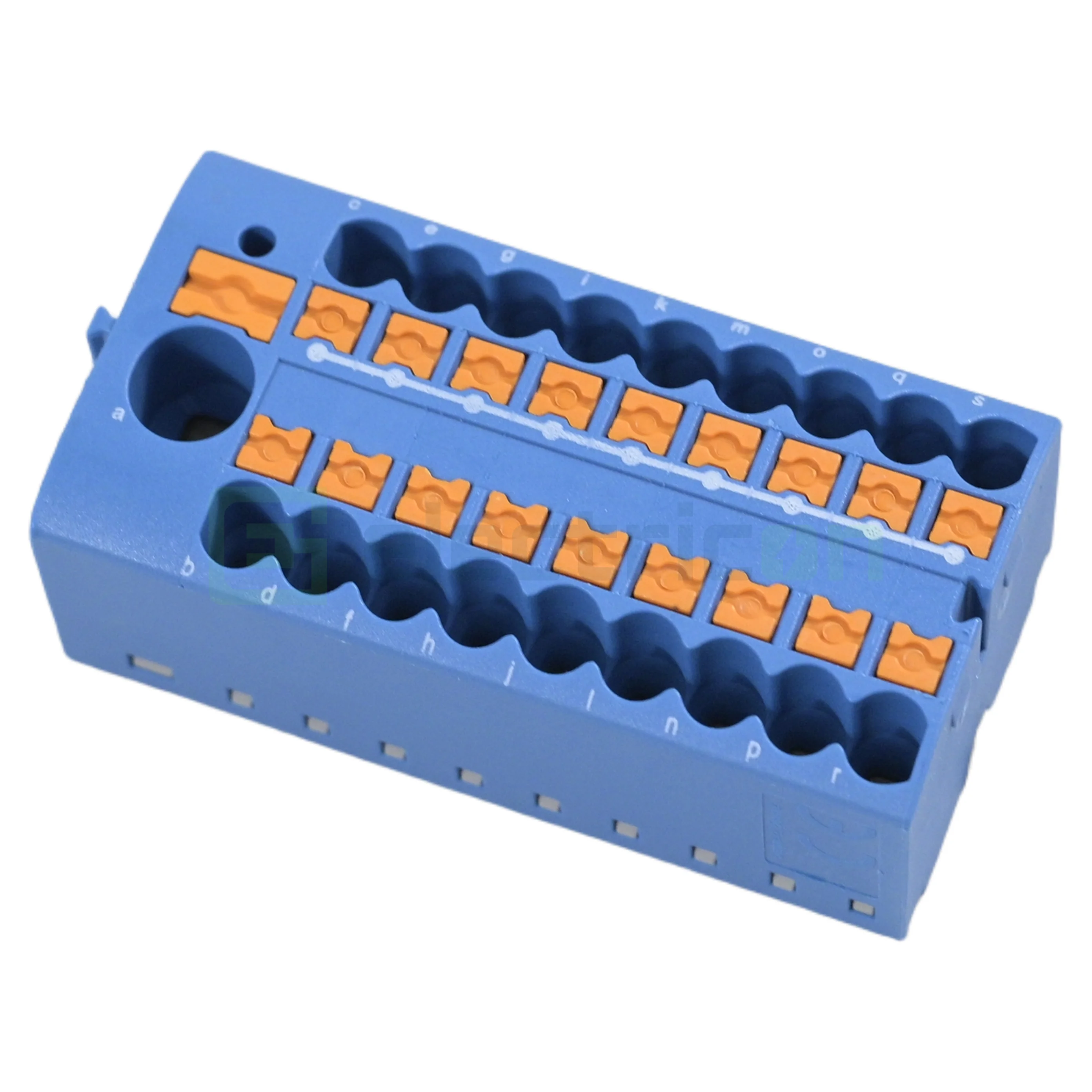

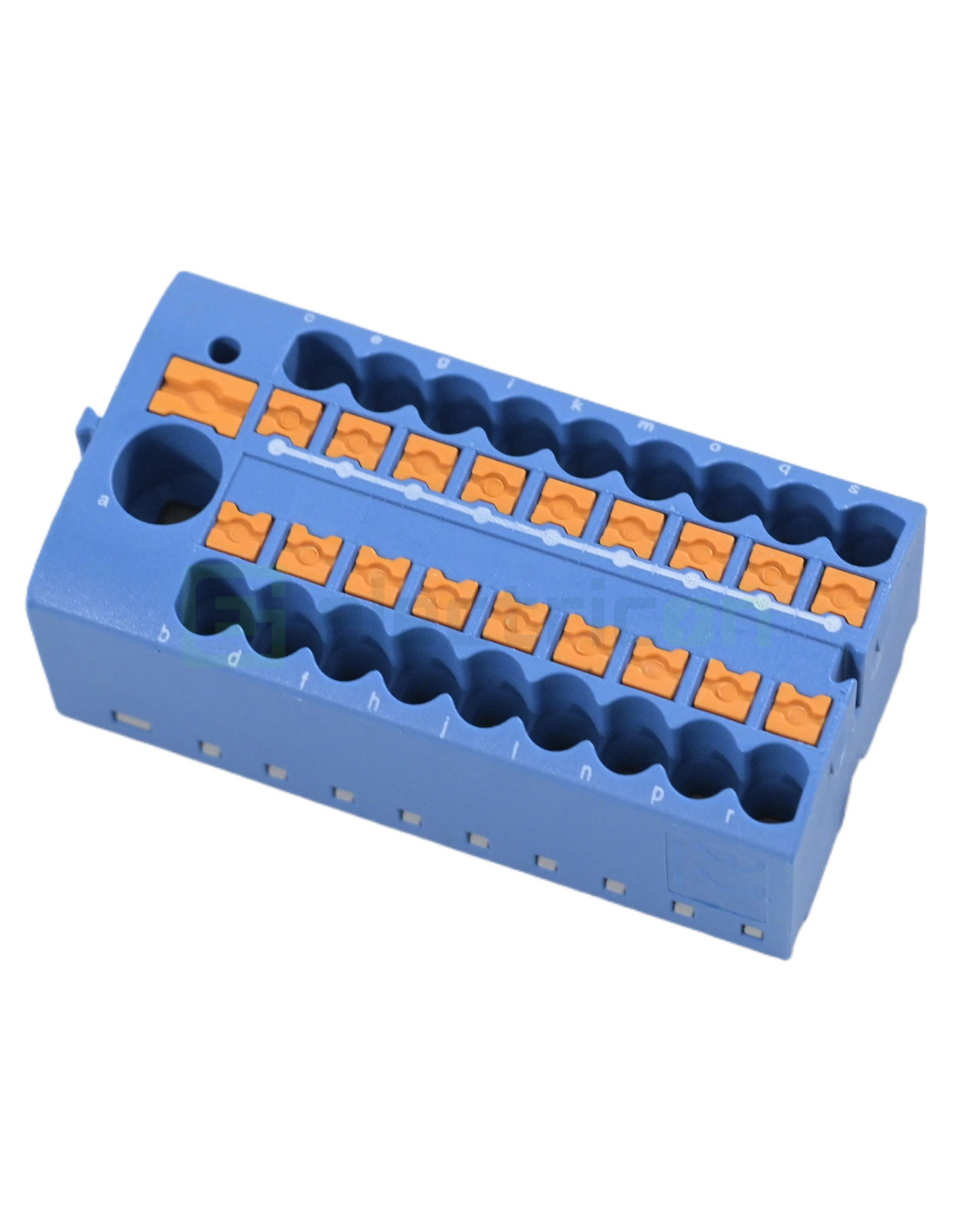

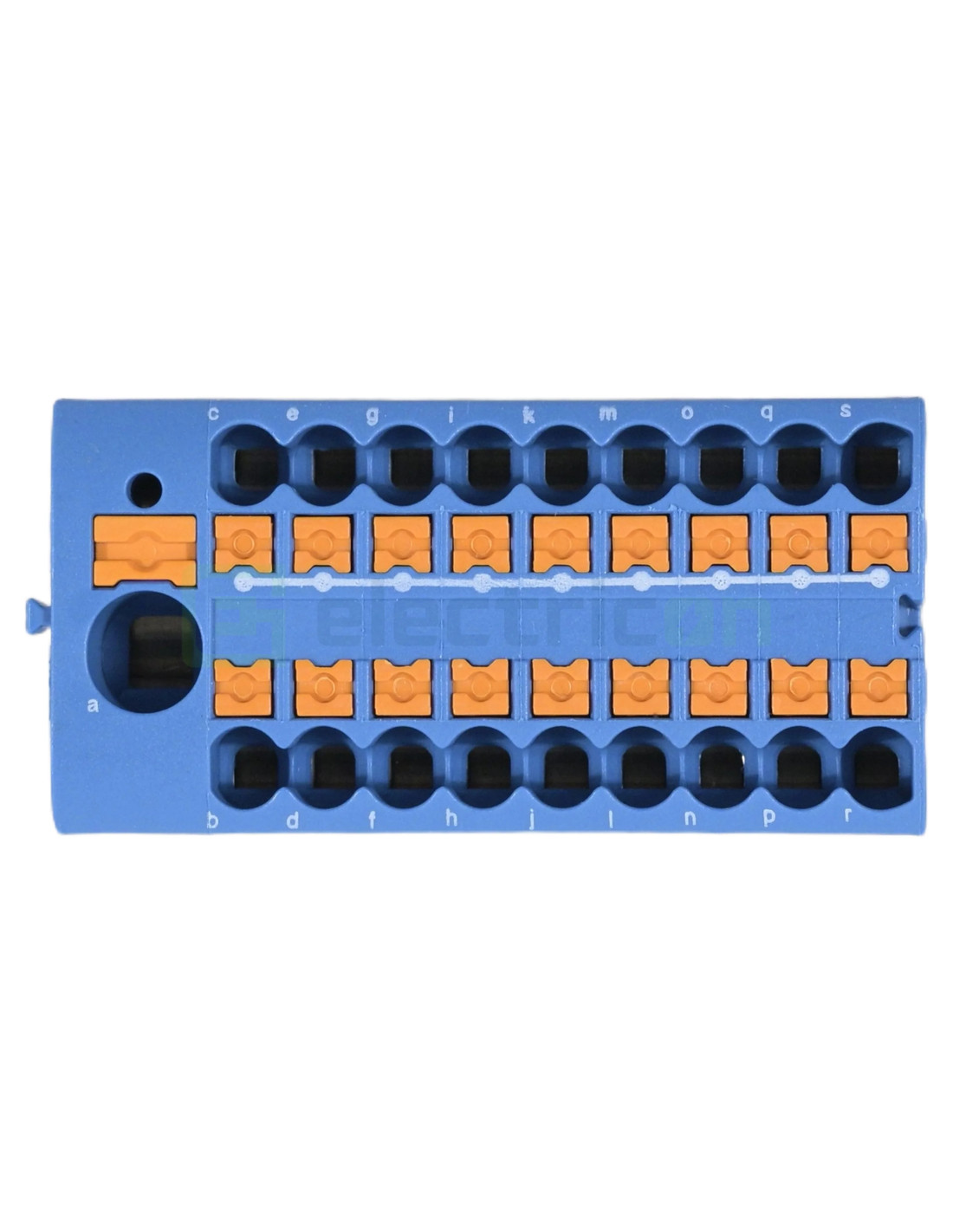

Bloc distribuție, 6/18x2,5 mm², albastru, PTFIX 6/18X2,5 BU, Phoenix Contact, 3273376 – Bloc de distribuție compact cu conexiune Push-in, 19 puncte, 24 A, 500 V.
PTFIX 6/18X2,5 BU este un bloc de distribuție pre-asamblat, cu alimentare integrată, dotat cu tehnologie de conexiune Push-in, 1 potențial și 19 conexiuni (1 bornă de alimentare + 18 de distribuție), pentru secțiuni de conductor între 0,14 – 4 mm² (rigid) sau până la 2,5 mm² (flexibil cu/fără papuc). Este proiectat pentru tensiune nominală 500 V, curent nominal 24 A, culoare albastră (convențional pentru N), cu montaj pe adaptor de șină DIN, direct sau adeziv.
PTFIX 6/18X2,5 BU – Distribuție rapidă și clară a conductorilor, fără barete manuale
Blocul de distribuție Phoenix Contact PTFIX 6/18X2,5 BU este conceput pentru economisirea timpului în tablouri electrice și automatizări, fiind livrat gata de montaj, cu punțile interne realizate din fabrică. Tehnologia Push-in permite introducerea directă a conductorului rigid sau cu papuc, fără șurubelniță, ceea ce reduce cu până la 80% timpul de cablare comparativ cu bornele clasice cu șurub și fără realizarea manuală a punților. Culoarea albastră indică în mod uzual potențialul de nul (N), dar se poate utiliza pentru orice potențial, iar gama PTFIX este disponibilă în 11 culori pentru o cablare clară și ușor de identificat. Datorită designului compact și posibilității de montare transversală, blocul poate economisi până la 50% spațiu pe șina DIN.
Avantaje principale PTFIX 6/18X2,5 BU
- Bloc pre-asamblat: Nu este nevoie de punți manuale – distribuția este realizată din fabricație, reducând riscul de erori la cablare.
- Conexiune Push-in: Introducere directă, fără unelte, pentru conductori rigizi sau cu papuc – conexiune rapidă și sigură.
- Capacitate 19 conexiuni: 1 punct de alimentare (până la 6 mm²) și 18 ieșiri de distribuție (până la 2,5/4 mm²), pentru un singur potențial.
- Curent nominal 24 A la 500 V: Suficient pentru majoritatea aplicațiilor de distribuție în tablouri de distribuție și automatizare.
- Montaj flexibil: Se poate monta pe adaptor de șină DIN (NS35/NS15), direct sau cu fixare adezivă, în funcție de accesoriile folosite.
- Design compact: Lățime 56 mm, înălțime 21,2 mm, adâncime 28,2 mm – permite montaj transversal pentru economie de spațiu în tablou.
- Siguranță ridicată: Material izolant PA, clasă inflamabilitate UL94 V0, tensiune de impuls 6 kV, categorie supratensiune III, protecție la atingere (mână/deget) garantată.
- Omologări feroviare și incendiu: Teste de vibrații (EN 50155), comportament la foc pentru vehicule feroviare (EN 45545-2, NFPA 130), indice de oxigen >32%.
Specificații tehnice bloc distribuție Phoenix Contact PTFIX 6/18X2,5 BU (3273376)
| Cod producător | 3273376 (PTFIX 6/18X2,5 BU) |
| Cod EAN | 4055626392585 |
| Tip produs | Bloc de distribuție, bornă de bază cu alimentare, Push-in, 1 potențial, 19 conexiuni |
| Culoare | Albastru (BU) – uzual pentru conductor de nul (N) |
| Număr potențiale | 1 potențial comun pentru toate conexiunile |
| Număr conexiuni totale | 19 (1 alimentare + 18 distribuție) |
| Secțiune nominală potențial | 2,5 mm² (secțiunea de referință pentru calcul curent nominal) |
| Conexiune alimentare (feed-in) | Push-in, secțiune alimentare max. 6 mm² (rigid sau flexibil cu papuc) |
| Secțiune conductori, borne distribuție | 0,14 – 4 mm² rigid; 0,14 – 2,5 mm² flexibil; AWG 26 – 12 (solid), 26 – 14 (flexibil) |
| Lungime dezizolare | 8 – 10 mm pentru conexiunile de distribuție |
| Curent nominal IN (2,5 mm²) | 24 A la 500 V |
| Tensiune nominală UN | 500 V AC/DC |
| Curent maxim admis | 57 A cu conductor 10 mm² (alimentare), 41 A cu conductor 6 mm² |
| Putere disipată max. nominal | 1,31 W per bloc (se multiplică în funcție de numărul de blocuri și pini utilizați) |
| Material izolație | PA (poliamidă), grup izolație I, indice temperatură 130 °C (UL 746B, EN 60216-1) |
| Clasă inflamabilitate | UL94 V0, test flacără ac (DIN EN 60695-11-10) – V0 |
| Tensiune de impuls (Uimp) | 6 kV |
| Categorie supratensiune | III (instalații de distribuție fixă) |
| Grad poluare | 3 (mediu industrial) |
| Protecție la atingere | Protecție pentru mână și deget garantată conform DIN EN 50274 |

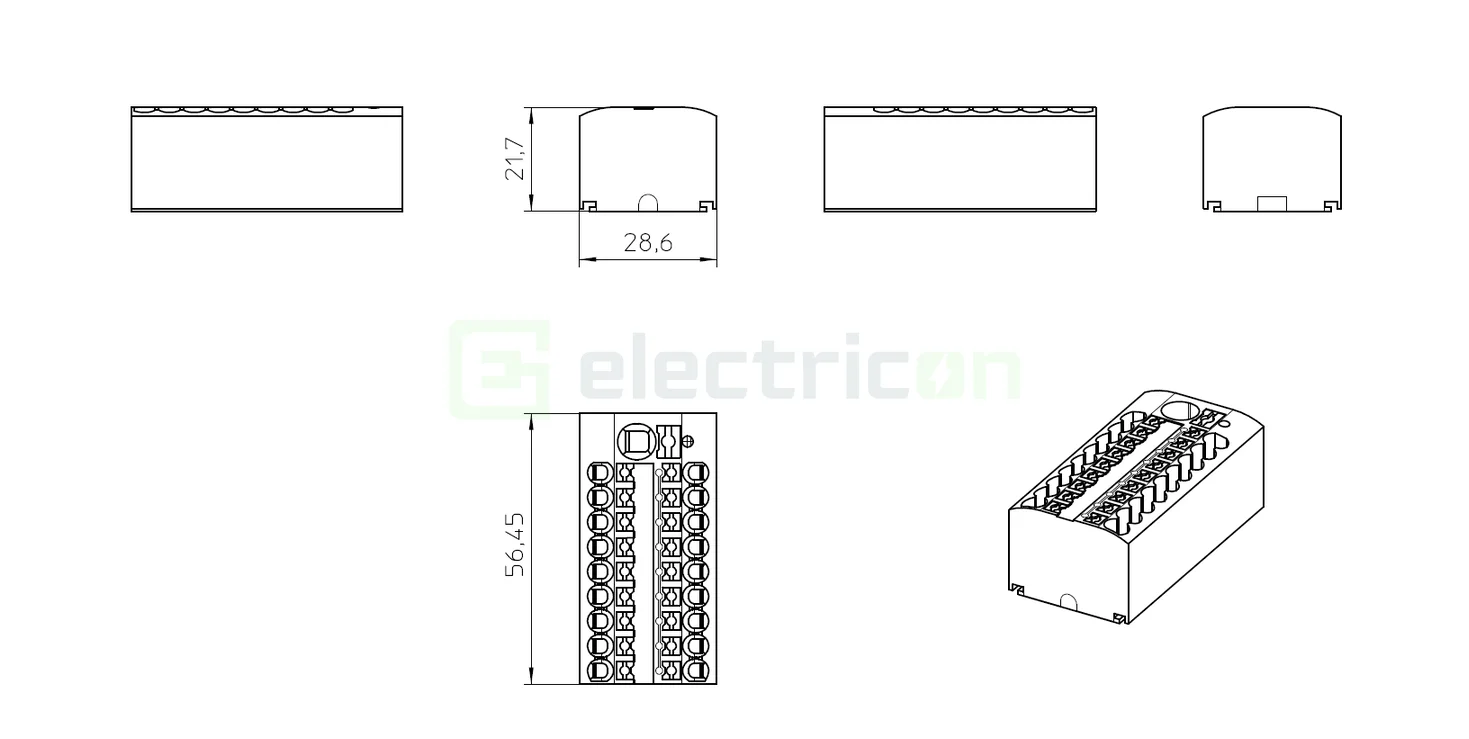

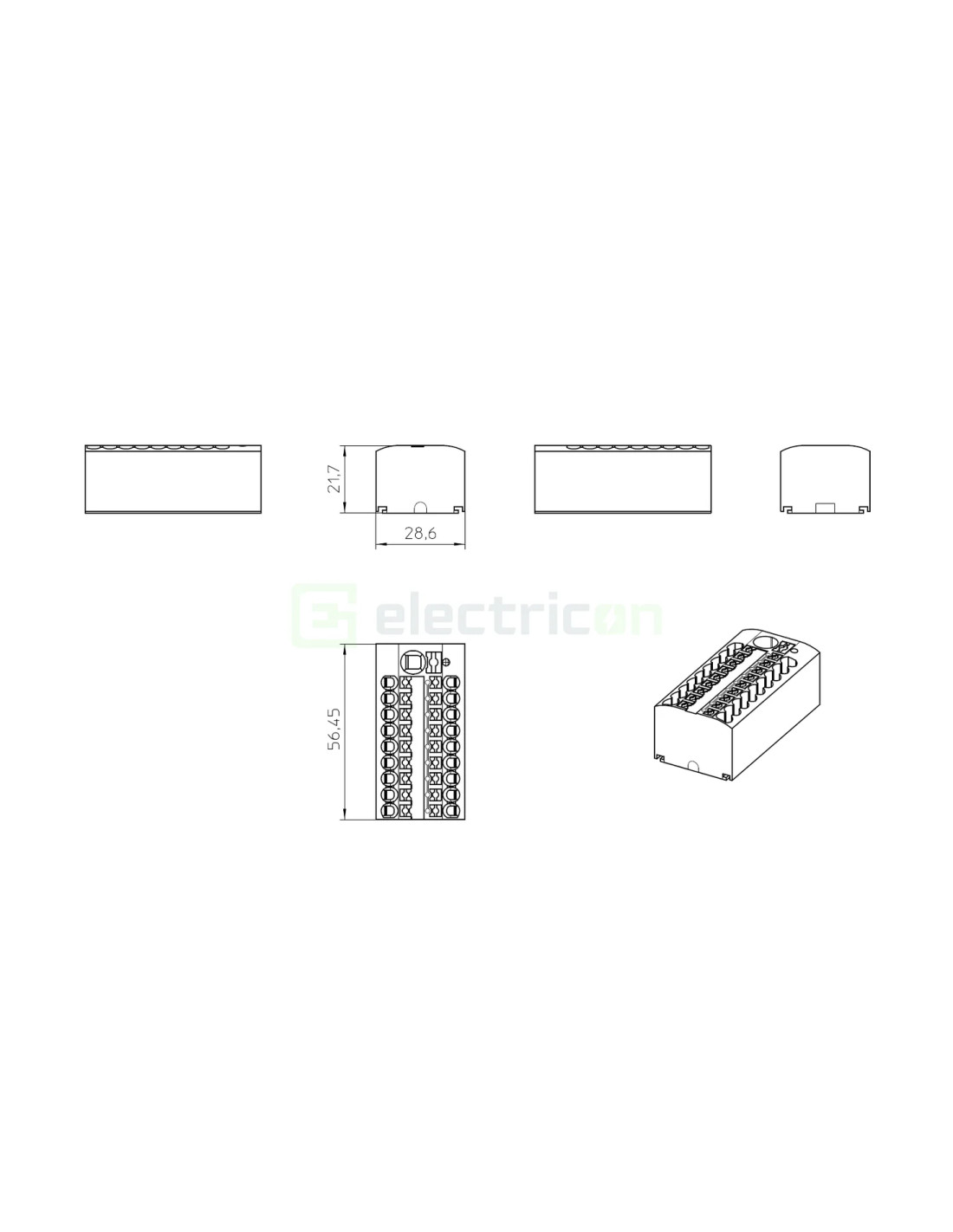

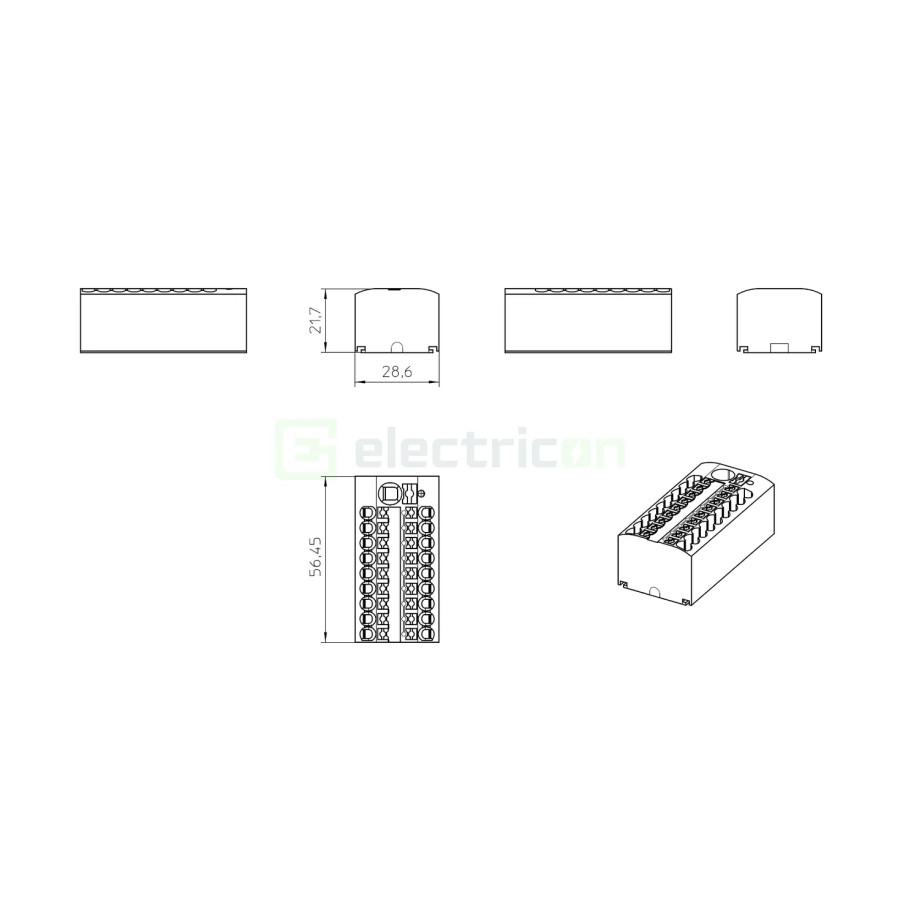

| Dimensiuni (L x l x h) | 28,2 mm (lungime) x 56 mm (lățime) x 21,2 mm (înălțime) |
| Greutate netă | 37 g |
| Greutate brută | 40 g |
