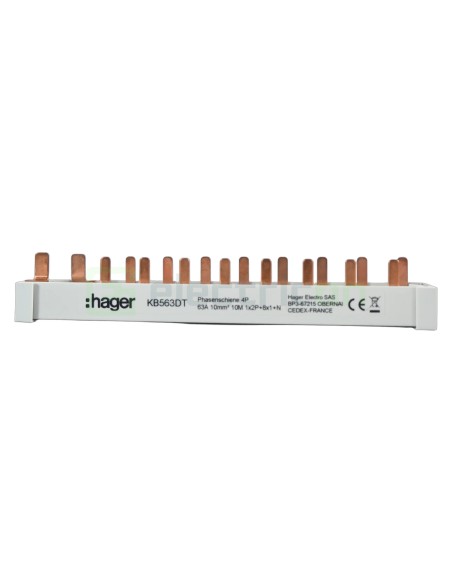

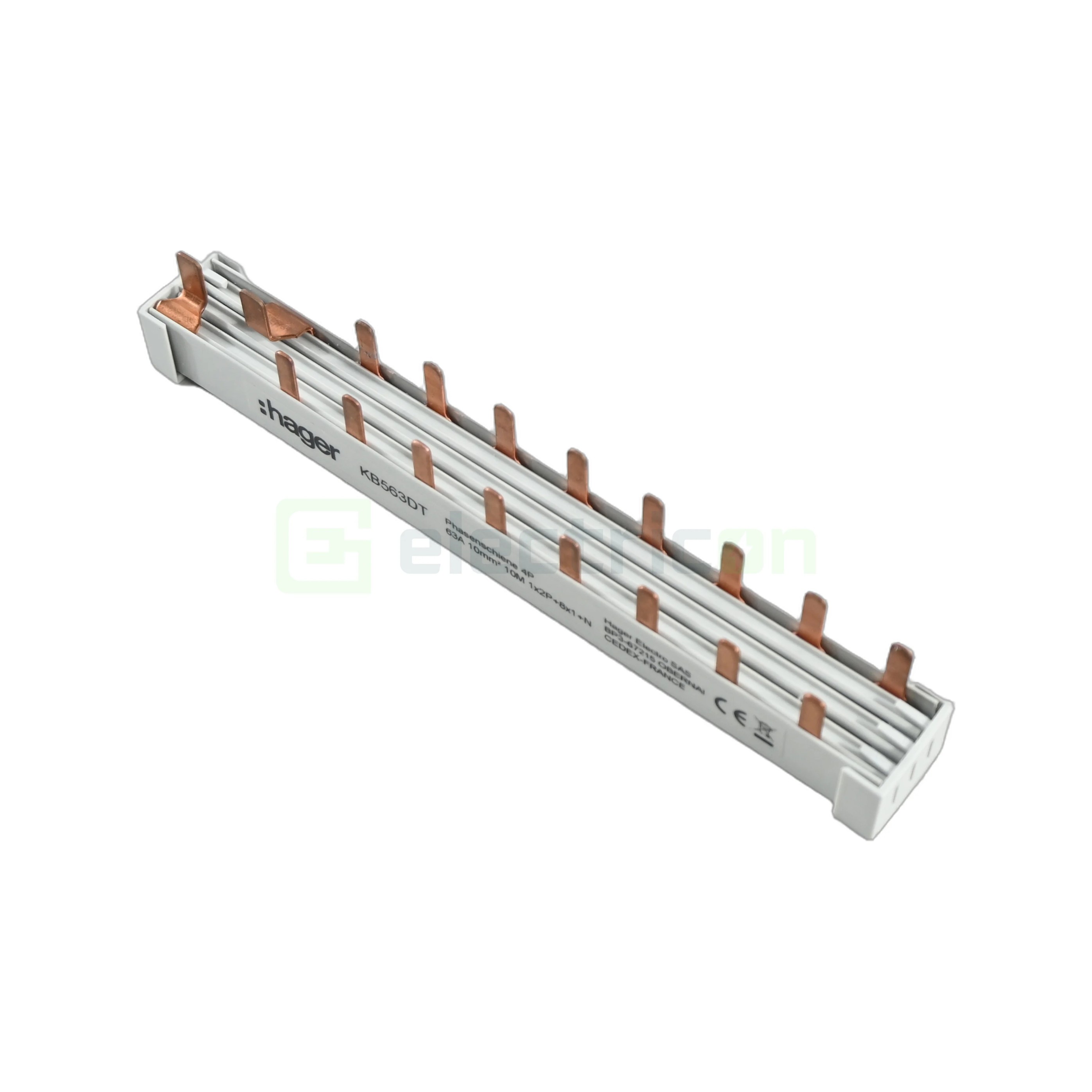

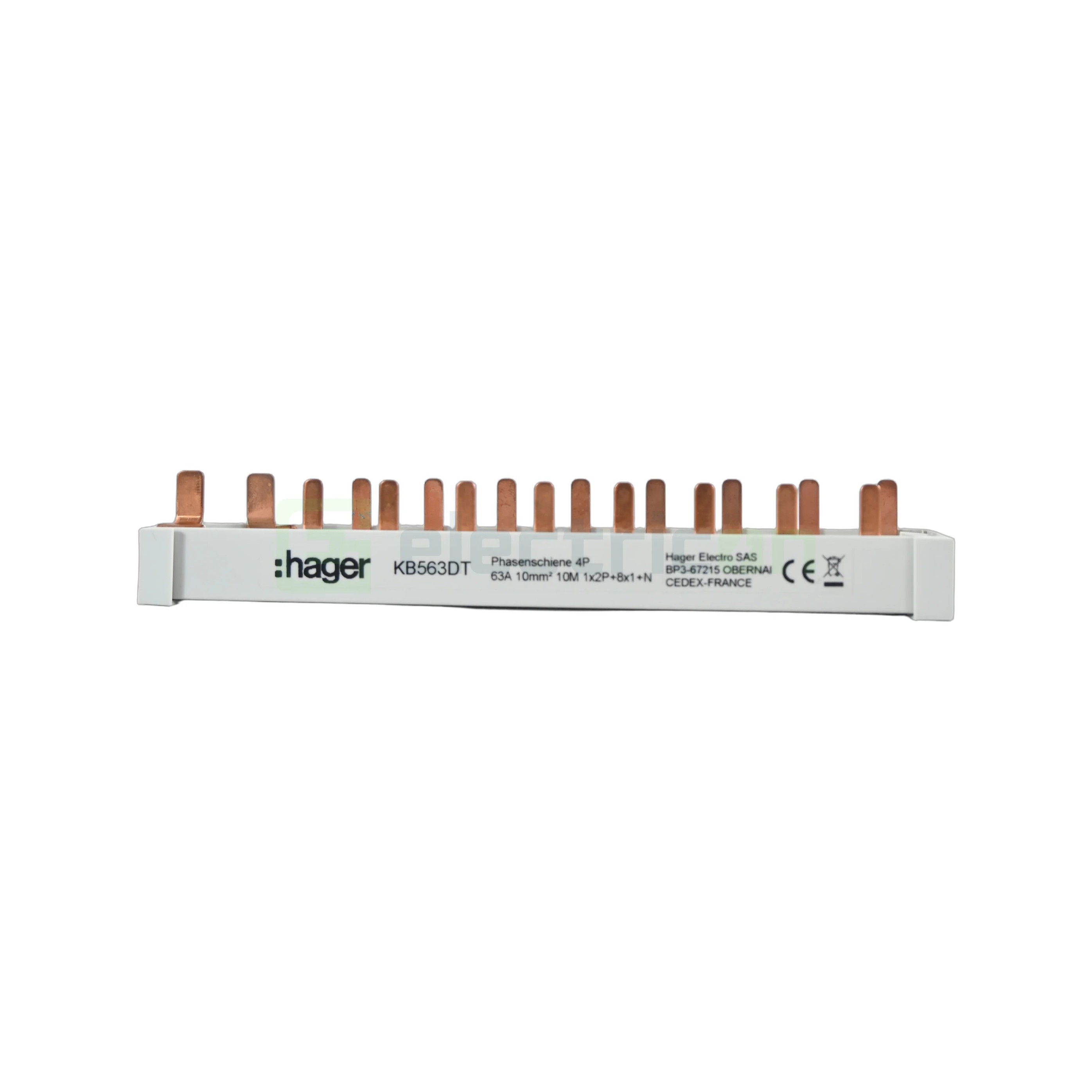

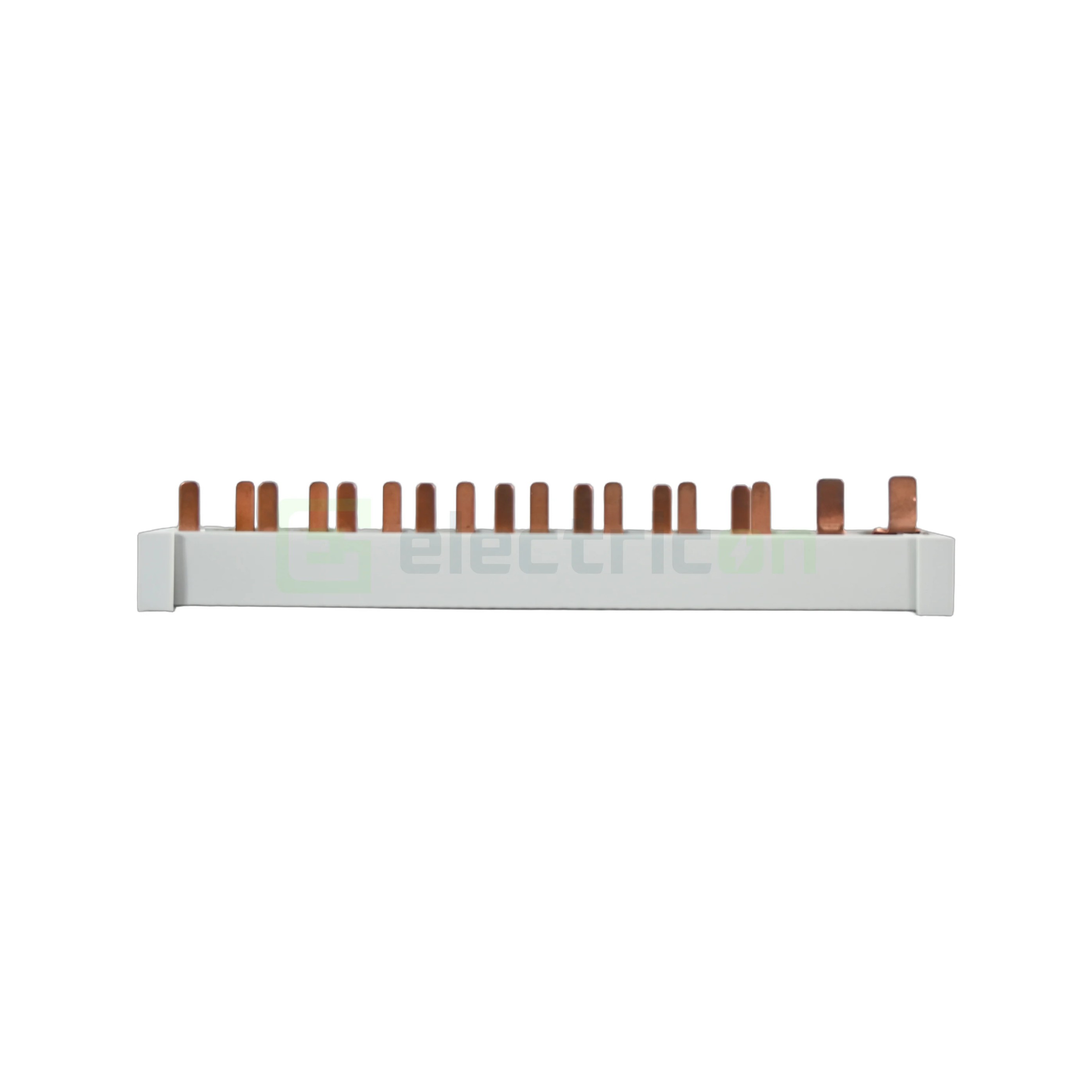

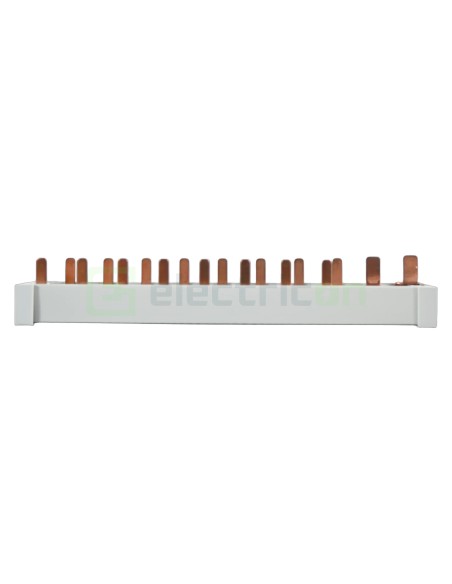

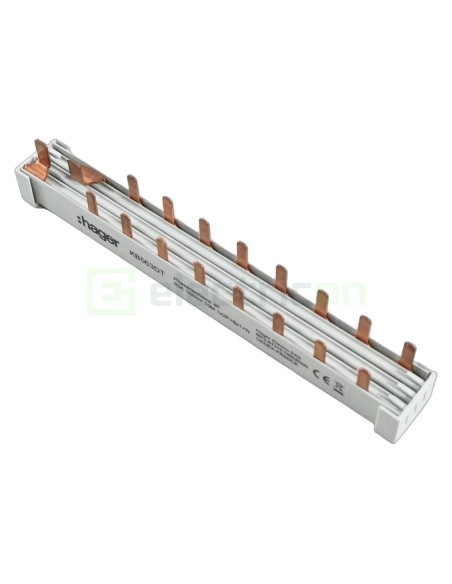

Baretă busbar Hager KB563DT pentru diferențial RCCB monofazat și 8 siguranțe MCB 1P+N
Bareta busbar Hager KB563DT conectează ieșirea unui diferențial monofazat (RCCB) cu opt siguranțe automate 1P+N (MCB) de 1 modul. Faza și neutrul ajung la fiecare siguranță prin pini.
Configurația este dată de denumirea producătorului: o poziție 1P+N pentru diferențial și opt poziții 1P+N de 1 modul pentru siguranțe. Bareta ocupă 10 module pe șină și are capacele de capăt incluse.
Limite electrice de utilizare
Curentul nominal al baretei este 63 A. Tensiunea nominală de lucru Ue este 230 – 400 V, iar tensiunea de ținere la impuls Uimp este 4000 V.
Bareta are doi poli, fază și neutru. Nu se folosește pentru distribuție trifazată. Bareta nu are funcție de protecție; protecția circuitelor este asigurată de diferențial și de siguranțele montate pe ea.
Conexiuni
Conexiunea la aparate se face prin pini. Prima poziție preia faza și neutrul de la diferențialul monofazat (RCCB). Celelalte opt poziții sunt pentru siguranțe automate 1P+N (MCB) în construcție îngustă, de 1 modul fiecare.
Siguranțele 1P+N de 2 module nu se potrivesc pe pozițiile de 1 modul ale baretei.
Montaj și construcție
Bareta are lungimea de 182 mm și acoperă 10 module. Capacele de capăt sunt incluse în livrare.
Aplicații
Bareta se folosește în tablourile de distribuție în care un diferențial monofazat protejează un grup de până la opt circuite. Fiecare circuit are propria siguranță automată 1P+N de 1 modul.
Variante înrudite din serie
Hager KB263A este bareta cu pini 2P de 12 module, cu lungimea de 210 mm, pentru aparate bipolare. Hager KBN663A este bareta cu pini 3P+N de 12 module, cu lungimea de 214 mm. Se folosește în tablouri trifazate, pentru siguranțe automate 1P+N de 1 modul.
Date tehnice
| Producător |
Hager |
| Cod producător |
KB563DT |
| Denumire producător |
Phasenschiene Stift 1P+N 10mm² 10PLE 1x1P+N/8x1P+N(1PLE) |
| Număr de poli |
2 (1P+N) |
| Tensiune nominală de lucru Ue |
230 – 400 V |
| Tensiune de ținere la impuls Uimp |
4000 V |
| Curent nominal |
63 A |
| Tip conexiune |
pin |
| Configurație |
1 × RCCB 2P (1P+N) + 8 × MCB 1P+N de 1 modul |
| Număr de module |
10 |
| Lungime |
182 mm |
| Capace de capăt |
incluse |
| Fără halogeni |
da |
| Conform RoHS |
da |
| REACH, fără SVHC |
da |
| Ambalare |
10 buc. |
| EAN |
3250611007180 |
Întrebări frecvente
Cu ce diferă bareta Hager KB563DT de bareta Hager KB263A?
Bareta Hager KB563DT are 10 module și leagă un diferențial RCCB monofazat de opt siguranțe MCB 1P+N de 1 modul. Bareta Hager KB263A are 12 module și este destinată aparatelor bipolare.
Ce aparate se montează pe bareta Hager KB563DT?
Pe bareta Hager KB563DT se montează un diferențial RCCB monofazat și opt siguranțe automate MCB 1P+N de 1 modul. Diferențialul ocupă prima poziție, iar siguranțele ocupă celelalte opt.
Ce curent suportă bareta Hager KB563DT?
Curentul nominal al baretei Hager KB563DT este 63 A. Tensiunea nominală de lucru Ue este 230 – 400 V.
Se poate folosi bareta Hager KB563DT în distribuție trifazată?
Nu. Bareta Hager KB563DT are doi poli, fază și neutru, și este destinată exclusiv circuitelor monofazate.
Se pot monta pe bareta Hager KB563DT siguranțe 1P+N de 2 module?
Nu. Cele opt poziții pentru siguranțe ale baretei Hager KB563DT sunt de 1 modul fiecare și primesc doar siguranțe 1P+N în construcție îngustă.
Bareta Hager KB563DT protejează circuitele conectate?
Nu. Bareta Hager KB563DT distribuie faza și neutrul între aparate. Protecția circuitelor este asigurată de diferențialul RCCB și de siguranțele automate MCB montate pe baretă.
Bareta Hager KB563DT are capace de capăt incluse?
Da. Bareta Hager KB563DT se livrează cu capacele de capăt incluse.
