Busbar - Baretă alimentare - 3P+N trifazat tip furcă 12M 10 mm² 65A - Schrack BSA90153

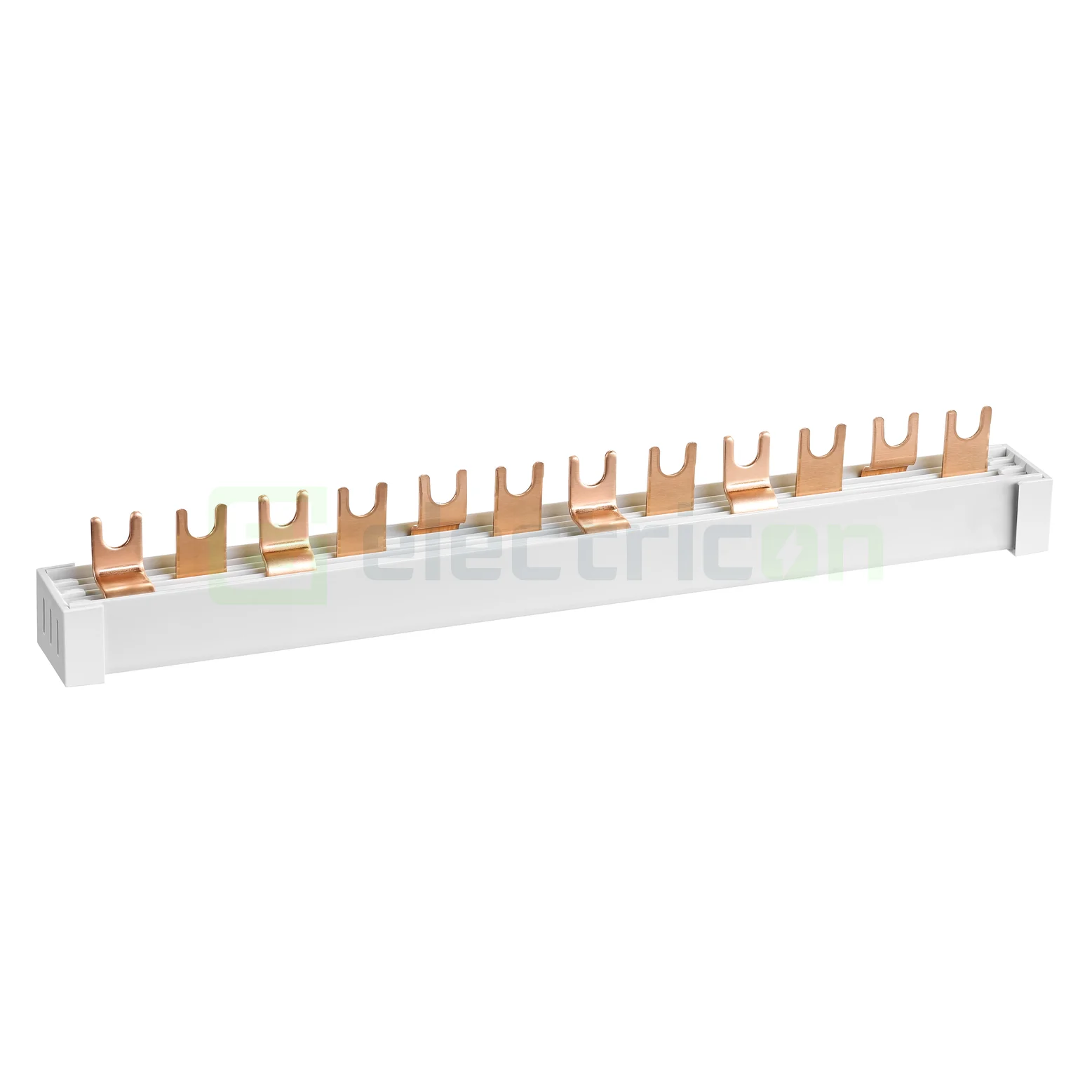

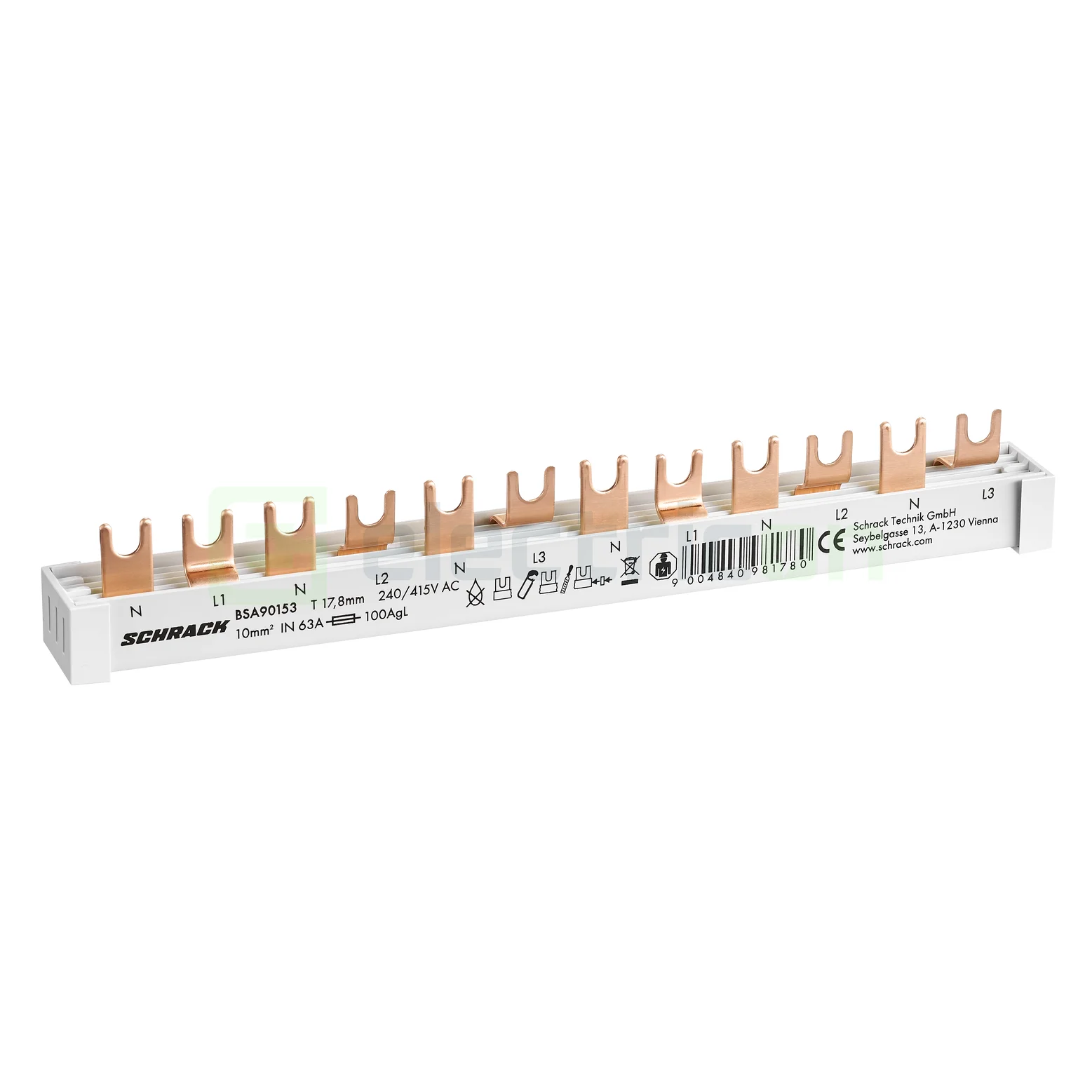

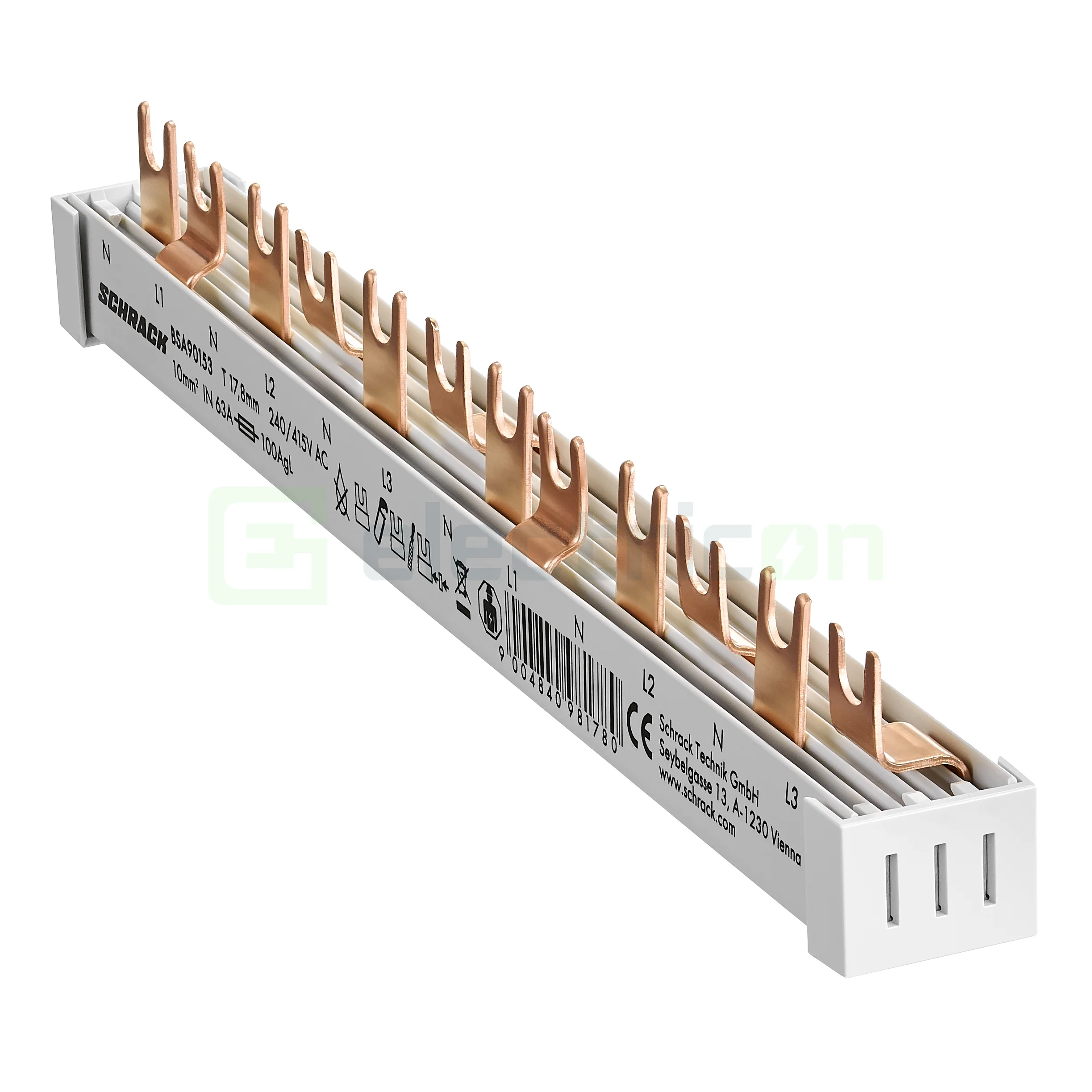

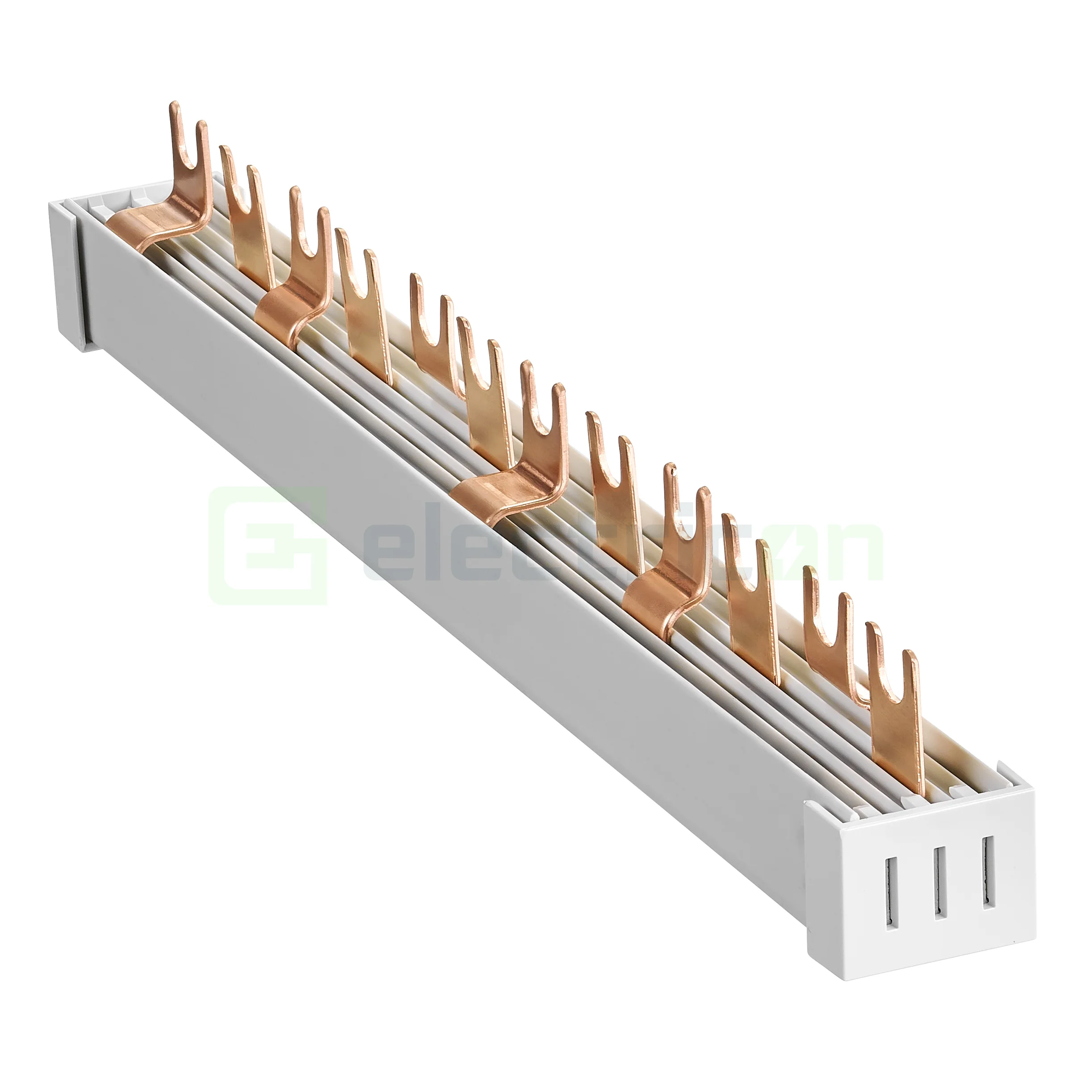

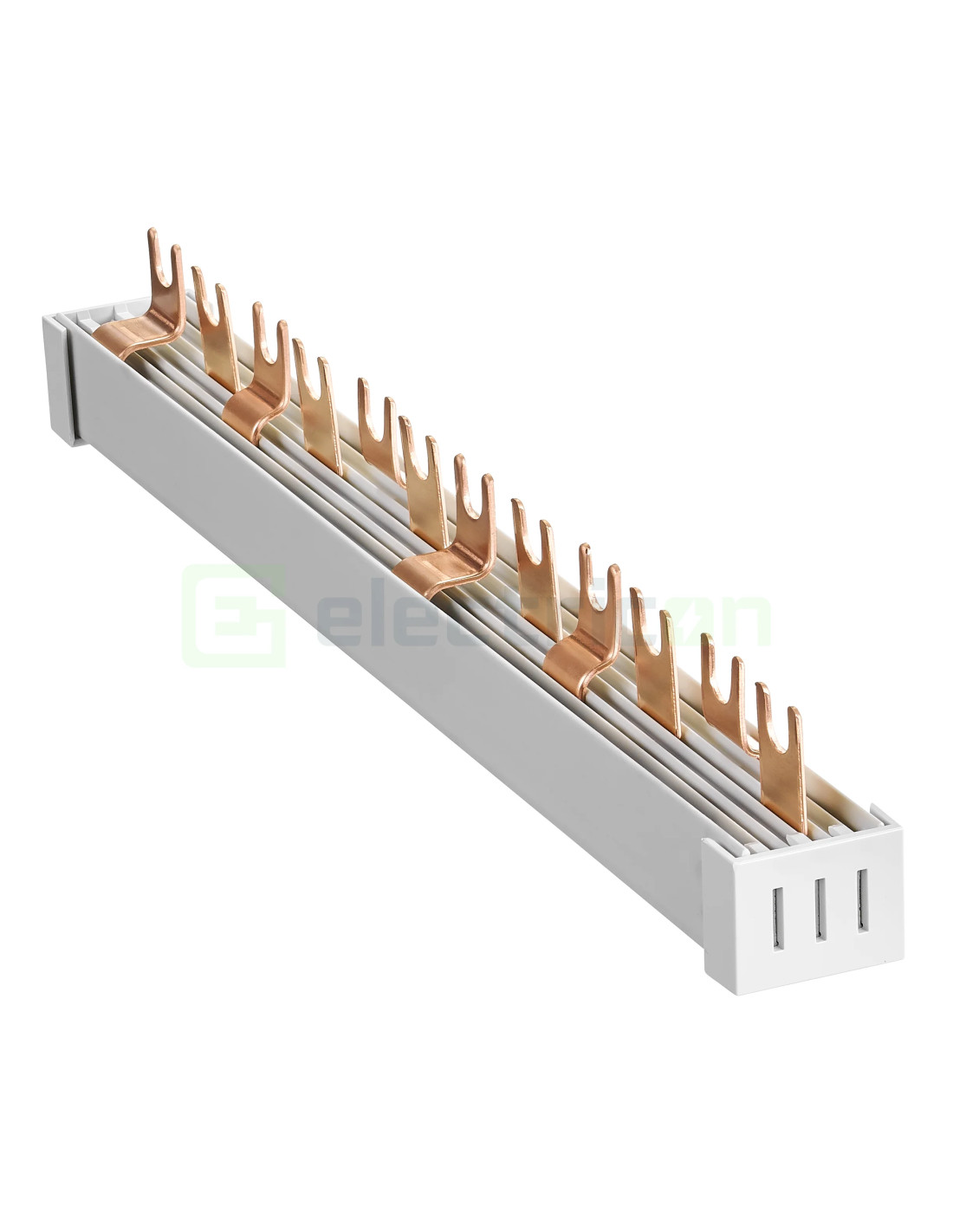

Schrack BSA90153 este o baretă de alimentare compactă destinată distribuției energiei în tablouri electrice trifazate echipate cu aparataj modular din seria AMPARO. Configurația 3P+N cu contacte tip furcă și succesiunea fazelor L1-N/L2-N/L3-N permite alimentarea rapidă a șase întreruptoare automate 1P+N, eliminând cablarea individuală și reducând timpul de montaj.
Realizată din cupru electrotehnic cu secțiunea de 10 mm² și complet izolată, bareta suportă un curent nominal de 65 A la alimentarea dintr-un capăt și până la 100 A atunci când alimentarea este realizată din zona centrală. Designul compact nu permite scurtarea baretei și nu necesită capace terminale suplimentare, oferind o instalare rapidă și sigură.
Avantaje
- Distribuție trifazată 3P+N cu succesiune L1-N / L2-N / L3-N.
- Contacte tip furcă pentru conexiuni rapide și fiabile.
- Curent nominal 65 A, până la 100 A la alimentare mediană.
- Conductor din cupru cu secțiunea de 10 mm².
- Construcție compactă complet izolată.
- Nu necesită capace terminale.
- Reduce timpul de cablare și minimizează erorile de conexiune.
- Compatibilă cu aparataj modular Schrack AMPARO.
Aplicații recomandate
Recomandată pentru tablouri electrice rezidențiale, comerciale și industriale unde se utilizează întreruptoare automate 1P+N distribuite uniform pe cele trei faze. Este destinată aparatajului modular Schrack AMPARO cu pas polar de 17,8 mm și permite realizarea unor tablouri compacte și profesionale.
Caracteristici tehnice
- Producător: Schrack Technik
- Cod produs: BSA90153
- Serie: AMPARO
- Tip produs: baretă alimentare (Compact Busbar)
- Configurație: 3P+N (L1-N/L2-N/L3-N)
- Număr module: 12
- Compatibilitate: 6 × MCB 1P+N (pas 17,8 mm)
- Tip conexiune: furcă (Fork)
- Curent nominal: 65 A (100 A la alimentare mediană)
- Tensiune nominală: 240/415 V AC/DC
- Secțiune conductor: 10 mm²
- Material conductor: cupru E-Cu-ETP
- Material izolație: PVC, clasificare UL94 V-0
- Curent condiționat de scurtcircuit: 50 kA
- Lungime: 214 mm
- Înălțime: 29 mm
- Adâncime: 23 mm
- Greutate: 0,12 kg
- Masă cupru: 165 g
- Temperatură de funcționare: -35°C ... +70°C
- Standard: EN 61439-1
- EAN: 9004840981780
Beneficii pentru instalatori
Schrack BSA90153 permite alimentarea rapidă și ordonată a circuitelor monofazate distribuite pe cele trei faze, eliminând realizarea punților individuale. Rezultatul este un tablou electric mai compact, conexiuni uniforme și o reducere semnificativă a timpului de instalare și verificare.
De ce să alegi Schrack?
- Producător european recunoscut pentru echipamente electrice profesionale.
- Compatibilitate optimă cu gama modulară AMPARO.
- Materiale de calitate superioară și conductivitate ridicată.
- Soluții fiabile pentru distribuția energiei în tablouri electrice.
