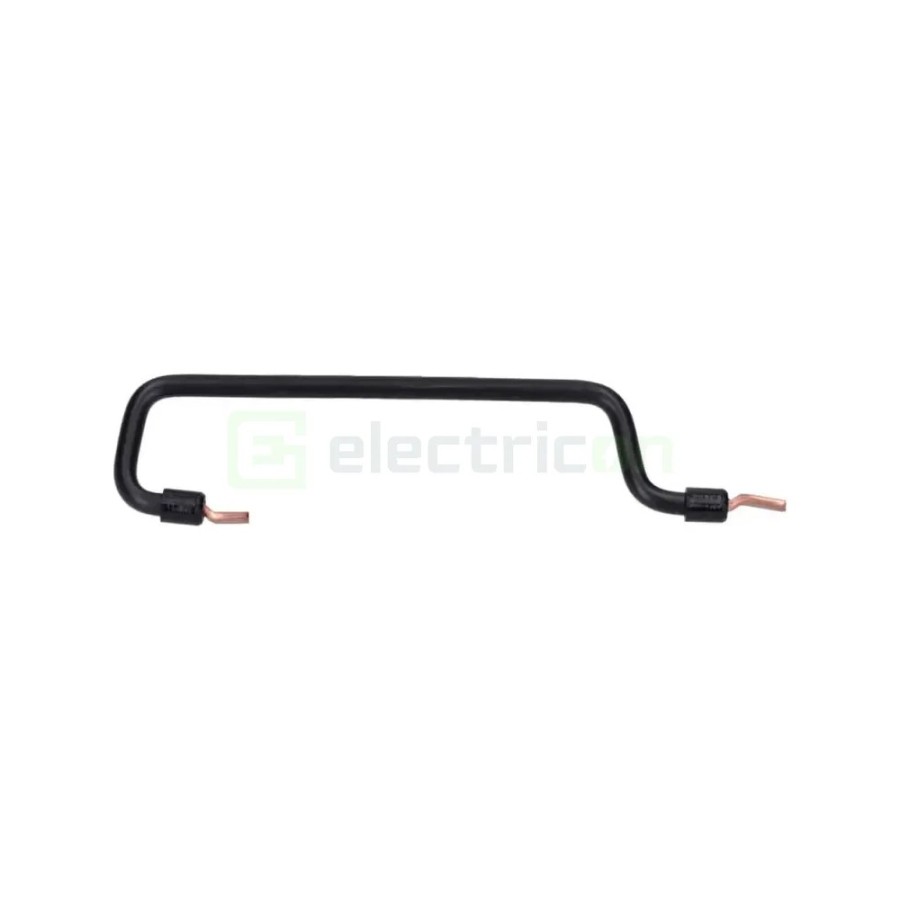

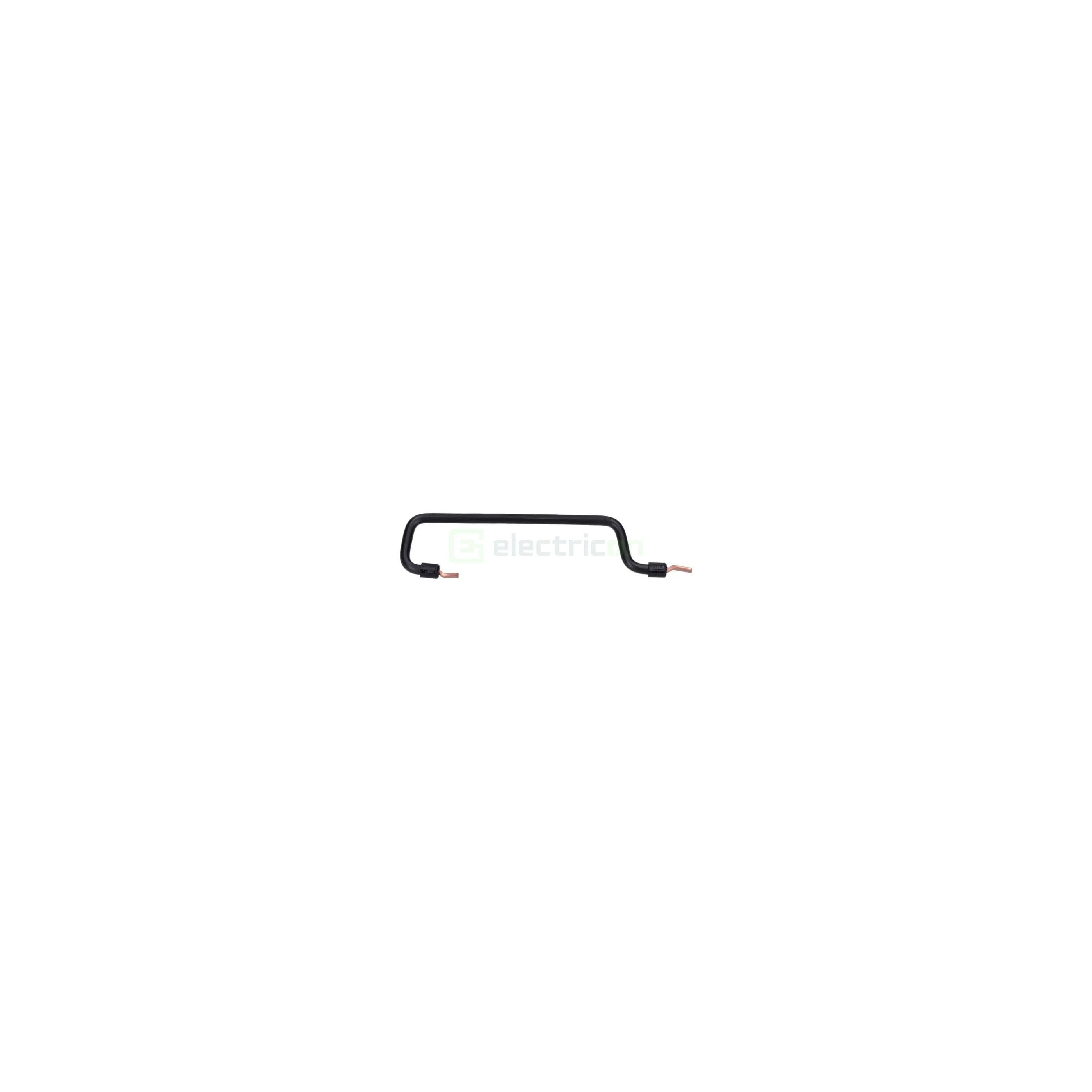

Punte de conexiune a siguranțelor între etaje Hager KC125
Într-un tablou cu mai multe etaje, pieptenele de racordare distribuie potențialul doar între aparatele alăturate de pe același etaj. Legătura către siguranțele de pe alt etaj rămâne de făcut separat. Puntea KC125 acoperă această legătură, printr-un conductor rigid izolat prevăzut la capete cu racorduri tip pin.
KC125 transportă un potențial de fază și este destinat unei distanțe între șinele DIN de 125 mm. Seria acoperă de la unu la patru poli, în două distanțe, iar culoarea urmează funcția conductorului.
Limite electrice de utilizare
Curentul nominal declarat de Hager este de 63 A. Puntea nu poate deservi un circuit protejat peste această valoare, iar dimensionarea aparatului din amonte rămâne criteriul care decide dacă produsul se potrivește aplicației.
Tensiunea nominală de izolare este de 500 V, iar tensiunea de ținere la impuls de 4 kV. Fiecare pol transportă un singur potențial.
Conexiuni
Racordarea se face tip pin, la ambele capete ale punții. Secțiunea conductorului este de 10 mm², iar Hager indică o lungime a conductorului de 0,12 m.
Montaj și construcție
Conductorul este rigid și izolat pe toată lungimea, deci păstrează forma dată la montaj. Montajul se execută cu instalația scoasă de sub tensiune, iar șuruburile bornelor se strâng la cuplul indicat de producătorul aparatului conectat.
Aplicații
- Alimentarea siguranțelor de pe un etaj din potențialul altui etaj
- Extinderea unui tablou existent cu un etaj suplimentar de aparate
- Refacerea legăturilor verticale la remodelarea unui tablou
Variante înrudite din serie
- Hager KC150 – 1 pol de fază, negru, 150 mm.
- Hager KC125N – 1 pol de nul, albastru deschis, 125 mm.
- Hager KC150N – 1 pol de nul, albastru deschis, 150 mm.
- Hager KC225 – 2 poli, fază și nul, negru/albastru deschis, 125 mm.
- Hager KC250 – 2 poli, fază și nul, negru/albastru deschis, 150 mm.
- Hager KC325 – 3 poli, negru, 125 mm.
- Hager KC350 – 3 poli, negru, 150 mm.
- Hager KC425 – 4 poli, 3 faze și nul, 3 negre și 1 albastru deschis, 125 mm.
- Hager KC450 – 4 poli, 3 faze și nul, 3 negre și 1 albastru deschis, 150 mm.
Date tehnice
| Producător |
Hager |
| Cod producător |
KC125 |
| Denumire producător |
Verbindungsbrücke Hager, 1L, 10 mm², DIN-Schienenabstand 125 mm, schwarz |
| Număr de poli |
1 |
| Potențial transportat |
fază |
| Curent nominal |
63 A |
| Tensiune nominală de izolare Ui |
500 V |
| Tensiune de ținere la impuls Uimp |
4 kV |
| Putere disipată la curent nominal |
0,20 W |
| Secțiune conductor |
10 mm² |
| Tehnologie de racordare |
tip pin |
| Distanță între șinele DIN |
125 mm |
| Lungime conductor |
0,12 m |
| Culoare |
negru |
| Standarde |
EN 60998-1; EN 60998-2-1; EN 60999-1; EN 60999-2; EN 60947-7-1; EN 61439-1; EN 60947-1; EN 60439-2; EN 60439-3; EN IEC 63000 |
| Conformitate RoHS |
conform |
| Directive aplicabile |
2014/35/UE (joasă tensiune); 2011/65/UE modificată prin (UE) 2015/863 (RoHS) |
| Declarație de conformitate UE |
26.3698.01.26, Hager Electro SAS, Obernai, 9 ianuarie 2026 |
| Ambalare |
25 buc. |
| EAN |
3250613730017 |
Întrebări frecvente
Cum se citește codul produsului?
Prima cifră după KC dă numărul de poli, iar ultimele două dau distanța între șinele DIN: 25 pentru 125 mm, 50 pentru 150 mm. KC125 are deci 1 pol și se montează la o distanță de 125 mm. Sufixul N marchează varianta destinată conductorului neutru, de culoare albastru deschis.
Cum se alege între 125 și 150 mm?
Distanța se citește din tablou, nu se măsoară la montaj. Este distanța dintre șinele DIN ale celor două etaje, un parametru al carcasei. Hager oferă întreaga serie în ambele distanțe, deci există un echivalent pentru fiecare configurație de poli.
Ce curent poate deservi?
Curentul nominal declarat de Hager pentru codul KC125 este de 63 A. Puntea nu poate deservi un circuit protejat peste această valoare. Puterea disipată la curentul nominal este de 0,20 W, la o secțiune de conductor de 10 mm².
Ce tensiuni suportă?
Tensiunea nominală de izolare Ui este de 500 V, iar tensiunea de ținere la impuls Uimp este de 4 kV. Valorile provin din fișa Hager de pierderi de putere.
Câte potențiale transportă?
Codul KC125 transportă un potențial de fază. Numărul de poli necesar rezultă direct din câte potențiale trebuie duse pe celălalt etaj. Pentru configurații cu nul se folosesc codurile de 2 sau 4 poli din serie.
Care este diferența față de un pieptene de racordare?
Pieptenele alimentează un șir întreg de aparate alăturate, prin racorduri repetate pe toată lungimea lui, dar numai pe același etaj. Puntea leagă două puncte, având câte un racord la fiecare capăt al fiecărui pol, și servește la trecerea de pe un etaj pe altul.
Ce directive și standarde acoperă produsul?
Declarația de conformitate UE cu numărul 26.3698.01.26, emisă de Hager Electro SAS la 9 ianuarie 2026, indică două directive. Prima este 2014/35/UE, privind joasa tensiune. A doua este 2011/65/UE, privind restricțiile de utilizare a anumitor substanțe periculoase, modificată prin (UE) 2015/863. Standardele declarate includ EN 60998-1, EN 60998-2-1, EN 60999-1, EN 60999-2, EN 60947-7-1 și EN IEC 63000.
