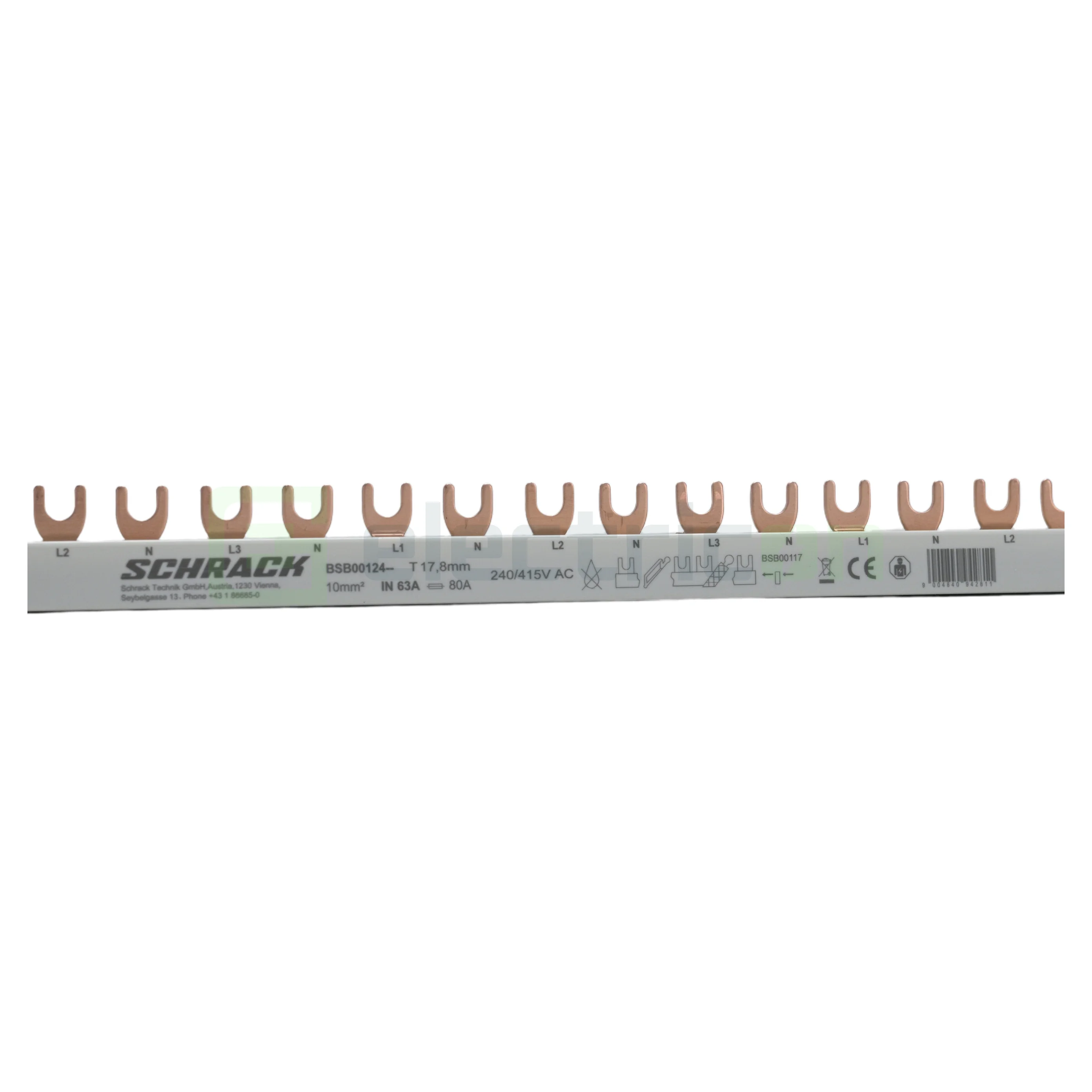

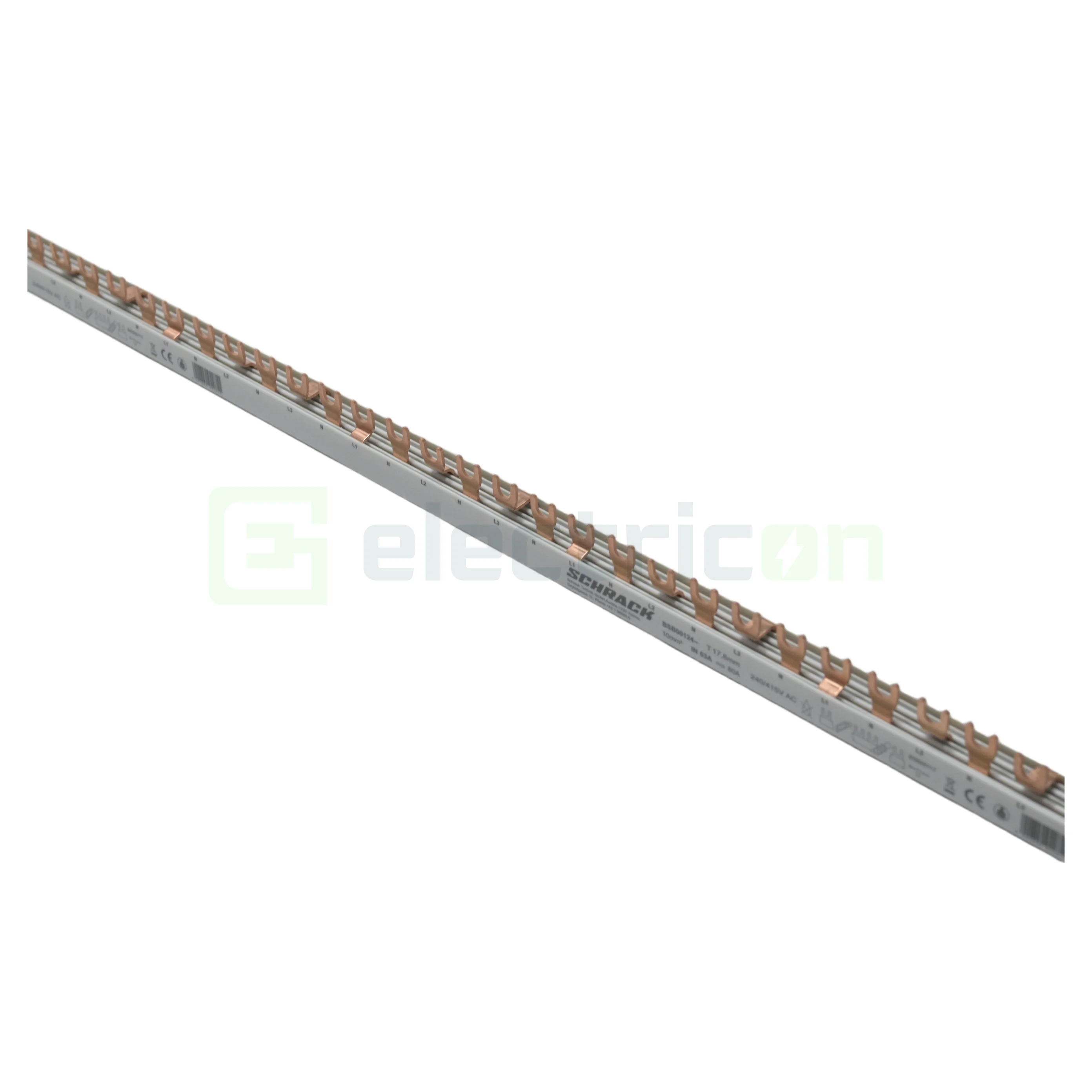

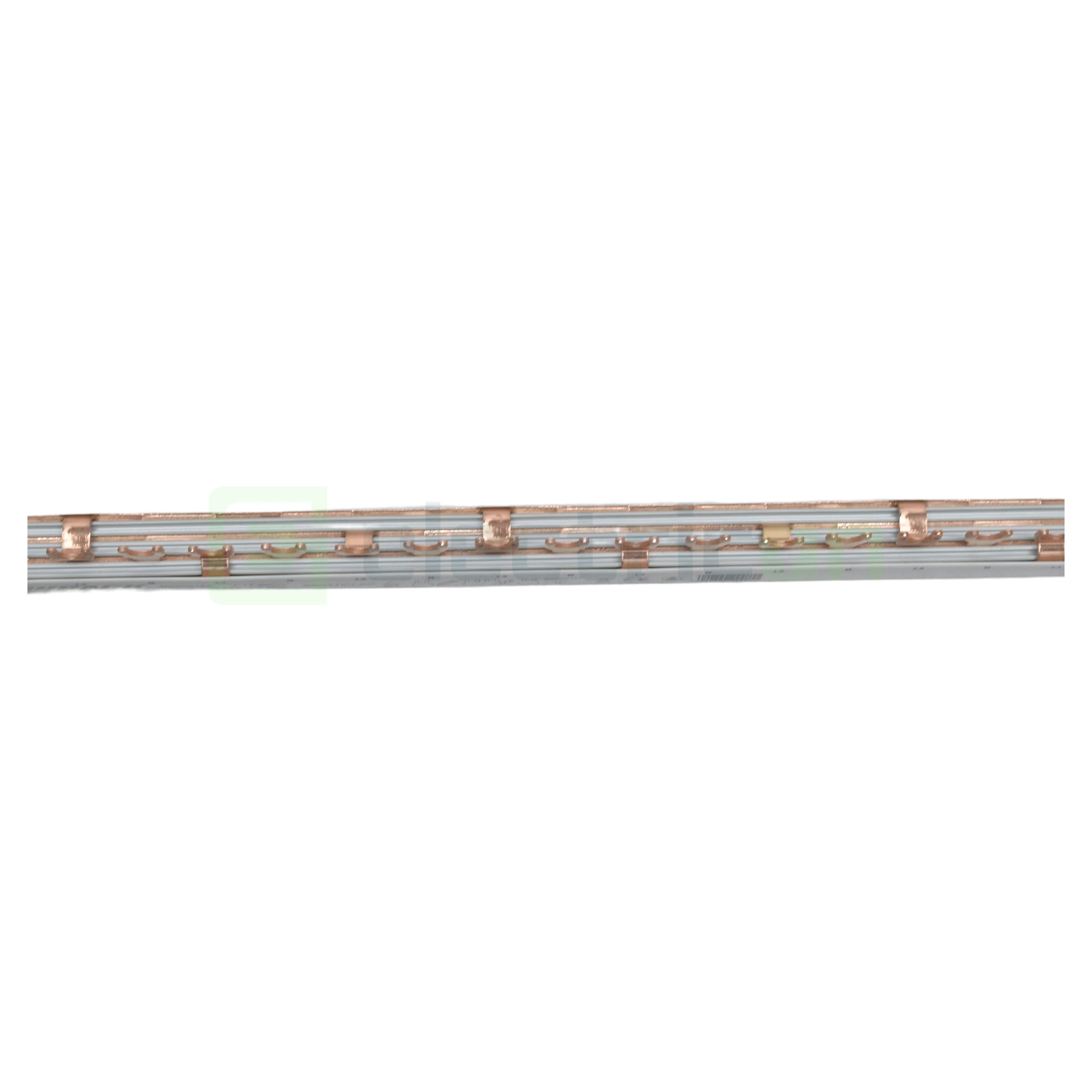

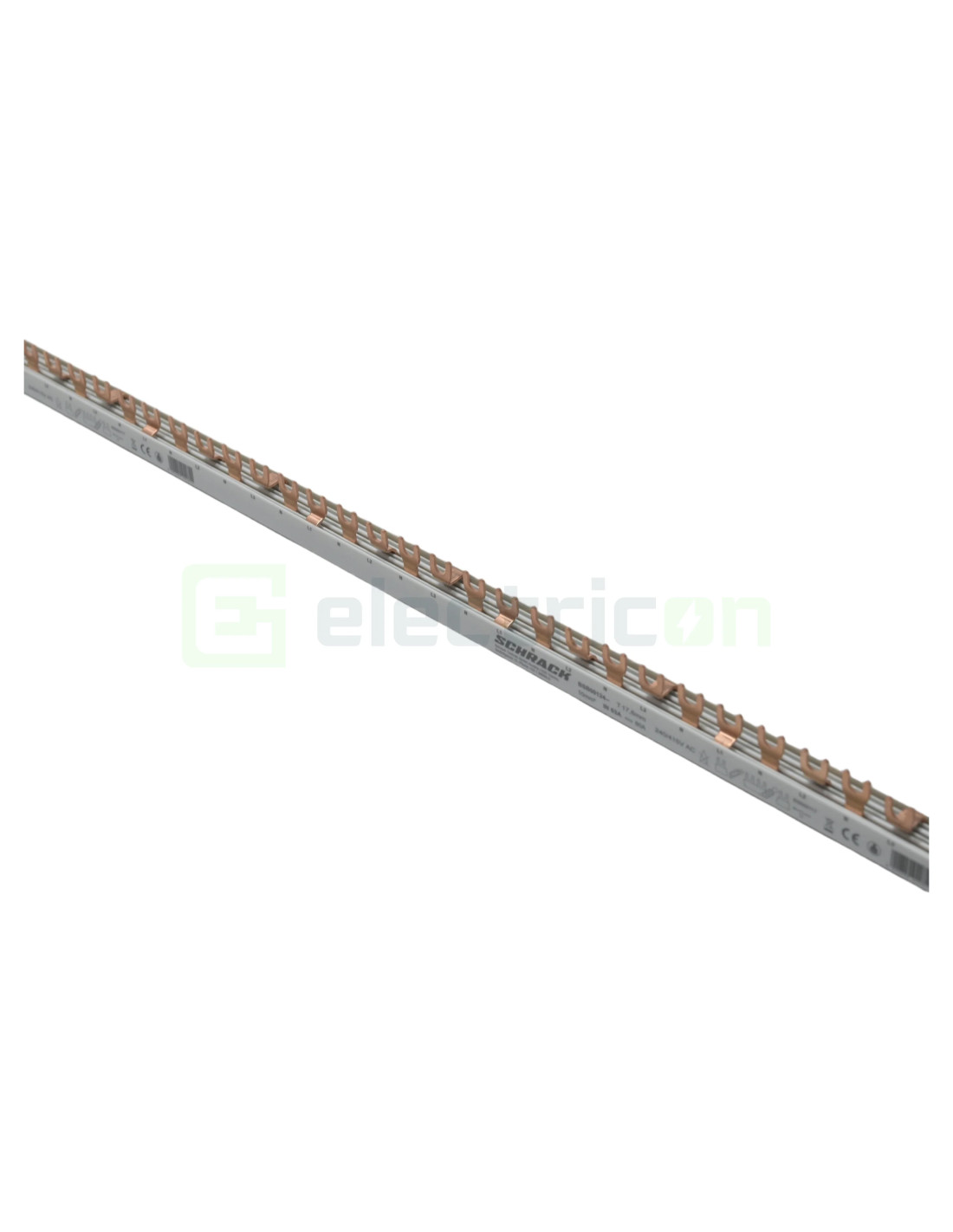

Busbar Schrack BSB00124 trifazat 4P furcă 12 module 10mm² 100A L1N/L2N/L3N
Busbar Schrack BSB00124 trifazat 4P tip furcă 12 module 10mm² 100A, L1N/L2N/L3N, cupru, compatibil Amparo
Busbar Schrack BSB00124 trifazat 4P tip furcă 12 module 10mm² 100A, L1N/L2N/L3N, cupru, compatibil Amparo
  • Nou
Busbar Schrack BSB00124 trifazat 4P furcă 12 module 10mm² 100A L1N/L2N/L3N
Busbar Schrack BSB00124 trifazat 4P tip furcă 12 module 10mm² 100A, L1N/L2N/L3N, cupru, compatibil Amparo
Busbar Schrack BSB00124 trifazat 4P tip furcă 12 module 10mm² 100A, L1N/L2N/L3N, cupru, compatibil Amparo

Busbar - Baretă alimentare - 3P+N trifazat tip furcă 12M 10mm² 100A Schrack BSB00124

Busbar Schrack BSB00124 trifazat 4P tip furcă — 12 module, 10mm², 100A, L1N/L2N/L3N, Amparo.
  • Tip: bare colectoare trifazate compacte; Gama: Amparo; Configurație: 4P (3P+N) L1-N/L2-N/L3-N; Module: 12 DIN (216mm); Contacte: furcă pentru conexiune directă; Material: cupru 99.9% placat; Secțiune: 10mm²
  • Curent: 100A (alimentare mijloc), 63A (capăt); Tensiune: 690V AC 50/60Hz; Scurtcircuit: 25kA
  • Aplicații: tablouri modulare rezidențiale/comerciale (distribuție trifazată cu circuite monofazate L1-N, L2-N, L3-N), apartamente/case (alimentare MCB 1P+N), instalații comerciale mici/mijlocii (birouri/magazine), tablouri secundare cu echilibrare faze; Compatibil: MCB/RCBO 1P+N Schrack Amparo cu conector furcă
  • Avantaje: distribuție L1N/L2N/L3N permite MCB 1P+N direct pe fiecare fază cu neutru comun, economie spațiu/timp (fără cablare manuală), protecție IP20 și capacitate 25kA; Montaj: fixare șină DIN 35mm, alimentare capăt/mijloc, conectare aparate prin clipsare furcă.
CantitatePret / bucEconomisesti
1 buc189,52 lei-
3 buc+185,73 lei11,37 lei
5 buc+183,83 lei28,43 lei
15 buc+180,04 lei142,14 lei

189,52 lei
*Include TVA
La comanda
local_shipping Livrare in 15 zile lucratoare

Cod Produs: BSB00124

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi


Credit module tbi bank 3.4.5

57.50 lei x 4 luni
Cere informatii
laptop Gama variata
de produse map-icon National
si european delivery Livrare
rapida network Oferte
personalizate info Info
utile handshake Partener
de incredere


Busbar trifazat, 4P, tip furcă, L1N/L2N/L3N, 12 module, 10mm², 100A, Schrack, BSB00124 – Bară de alimentare cu contacte furcă pentru distribuție trifazată în tablouri modulare.

Schrack BSB00124 (BS900124) este o bară de alimentare (busbar) cu contacte tip furcă, configurație 4 poli în 1+N (L1/N/L2/N/L3/N – fază-nul repetat), secțiune 10 mm², din cupru placat, lungime 965 mm (pentru 12 module de 17,8 mm/modul), curent nominal 100A, temperatură funcționare -35 °C ... +70 °C, destinată alimentării simultane a siguranțelor automate, diferențiale și protecției liniei în tablouri modulare Schrack seria standard (Amparo, iSW).

Distribuție eficientă trifazată cu nul pentru 12 module MCB/RCCB


Bara de alimentare Schrack BSB00124 este proiectată pentru conectarea rapidă și sigură a siguranțelor automate modulare (MCB), diferențialelor (RCCB) și dispozitivelor combinate (RCBO) în tablouri de distribuție trifazate. Configurația 4P în 1+N (L1/N/L2/N/L3/N) permite alimentarea selectivă: fiecare pereche fază-nul este dedicată unui circuit, iar neutrul este distribuit împreună cu faza corespunzătoare, facilitând configurarea circuitelor monofazate 1P+N pe toate cele trei faze. Bara acoperă 12 module standard de 17,8 mm lățime/modul, oferind flexibilitate în configurarea tabloului (de exemplu: 1x RCCB 4P + 3x MCB 3P + 5x MCB 1P+N sau alte combinații). Contactele tip furcă (fork) se inserează direct pe bornele aparatelor modulare, asigurând conexiune fermă, fără necesitatea papucilor sau șuruburilor suplimentare. Cuprul placat garantează conductivitate excelentă și rezistență la oxidare. Bara este prevăzută cu pierderi de putere reduse (20,6 W), asigurând funcționare stabilă și temperatură de lucru în limite sigure. Conform instrucțiunilor producătorului, bara poate fi scurtată la lungimea dorită prin tăiere cu ferăstrău manual sau flex, cu îndepărtarea bavurilor și retragerea șinelor din izolație conform pașilor ilustrați în fișa tehnică.

Avantajele busbar-ului Schrack BSB00124

  • Configurație 1+N optimizată: L1/N/L2/N/L3/N – alimentare selectivă pe faze pentru circuite monofazate 1P+N, echilibrare sarcină.
  • Contacte furcă (fork): Montaj rapid fără papuci – inserare directă pe borne aparate modulare Schrack.
  • Capacitate 12 module: Lungime 965 mm pentru configurare flexibilă tablouri de medie dimensiune (12 x 17,8 mm).
  • Cupru placat 10 mm²: Conductivitate excelentă, rezistență oxidare, curent nominal 100A.
  • Personalizabil prin tăiere: Poate fi scurtată la dimensiunea exactă necesară conform instrucțiunilor din fișa tehnică.
  • Domeniu larg temperatură: -35 °C ... +70 °C – funcționare stabilă în condiții variate.

Specificații tehnice Busbar Schrack BSB00124

Cod producător BSB00124 (denumire nouă), BS900124 (denumire veche)
Cod EAN 9004840942811
Producător Schrack Technik
Tip produs Bară de alimentare (busbar) cu contacte furcă pentru tablouri modulare
Serie Standard – compatibil cu siguranțe automate, diferențiale și protecție linii (lățime 17,8 mm/modul)
Configurație poli 4 poli în 1+N (L1/N/L2/N/L3/N – fază-nul repetat)
Tip contacte Furcă (Fork lug version)
Secțiune 10 mm²
Material Cupru placat
Curent nominal 100A
Lungime netă 965 mm (pentru 12 module x 17,8 mm)
Înălțime netă 31 mm
Adâncime netă 22 mm
Masă netă 0,90 kg (900 g)
Masă cupru 803 g
Pierderi putere 20,6 W (la curent nominal)
Temperatură minimă ambient -35 °C
Temperatură maximă ambient +70 °C
Aplicație Siguranță automată (MCB), siguranță diferențială (RCCB), siguranță protecție linii (RCBO) – lățime 17,8 mm
Posibilitate scurtare Da (conform instrucțiuni din fișa tehnică – tăiere, îndepărtare bavuri, retragere șine din izolație)
Greutate netă 900 g
Greutate brută 920 g


Aplicații recomandate

  • Tablouri de distribuție trifazate în clădiri rezidențiale, comerciale și industriale mici.
  • Alimentarea simultaneă a siguranțelor automate 1P+N pentru echilibrarea sarcinii pe cele trei faze.
  • Configurare mixtă cu diferențiale 4P (RCCB), automate 3P (MCB) și circuite monofazate 1P+N în aceleași tablouri.
  • Instalații cu sarcini distribuite pe faze (prize, iluminat, climatizare) cu necesitate neutru separat pe fiecare circuit.


Garanție

Garanție persoane juridice 1 an
Garanție persoane fizice 2 ani

Link-uri utile

🌐 Link producător

Tag-uri căutare
  • busbar schrack bsb00124 bs900124 4p 1+n furca
  • bara alimentare trifazata l1n l2n l3n 12 module
  • bara cupru 10mm2 100a contacte furca tablou modular
  • distribuție faza nul mcb rccb schrack amparo
Curent nominal
100 A
Numar de poli
4P
Numar total module
12
Tip busbar
Busbar Furcă
Sectiune
10 mm²
Tip
baretă alimentare tip furcă
Branșament
trifazat
BSB00124
9004840942811
