Busbar - Baretă alimentare - 4P trifazat 12M (1× RCCB 4P + 1× MCB 3P tip furcă + 5× MCB 1P+N tip pini) AMPARO - Schrack BSA90167

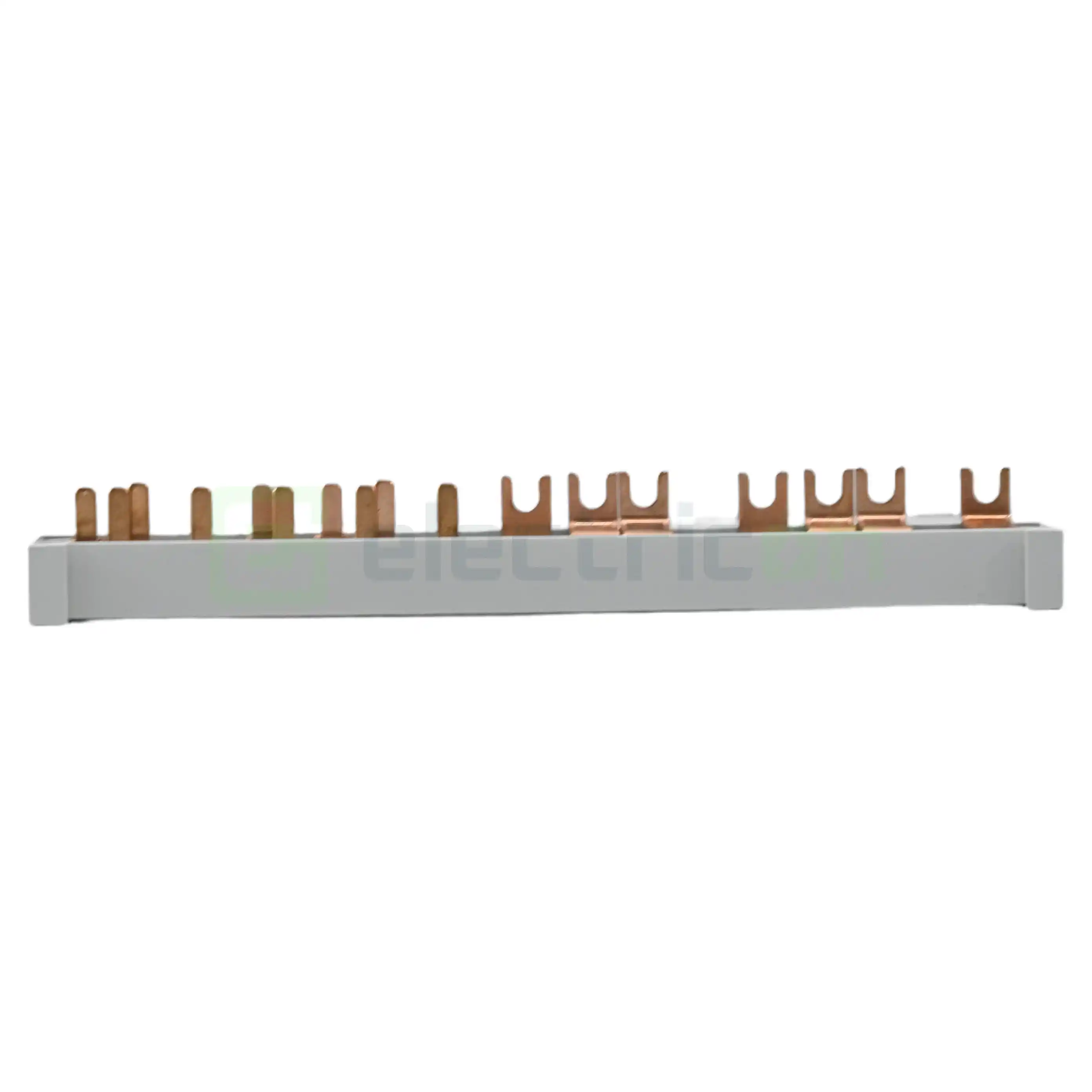

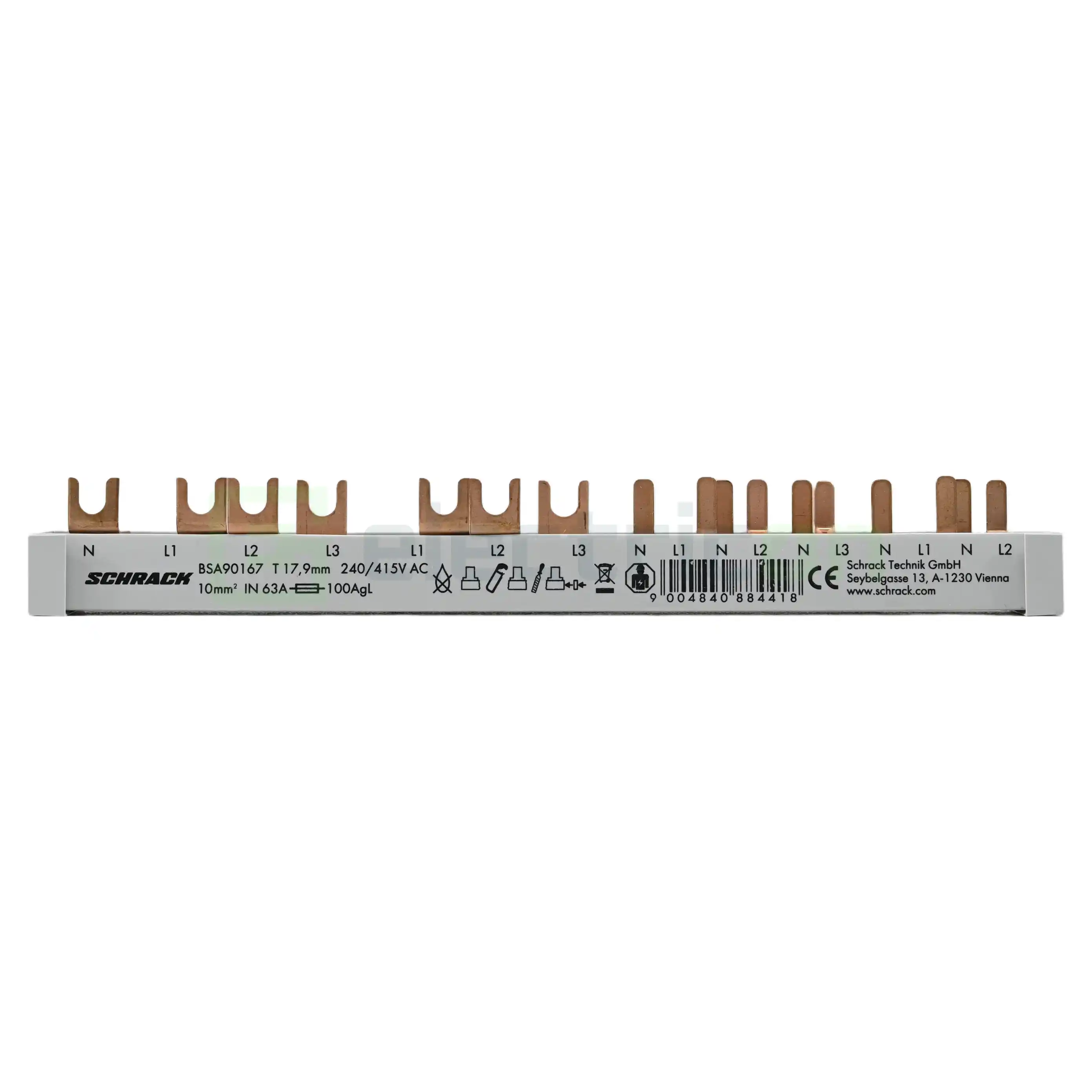

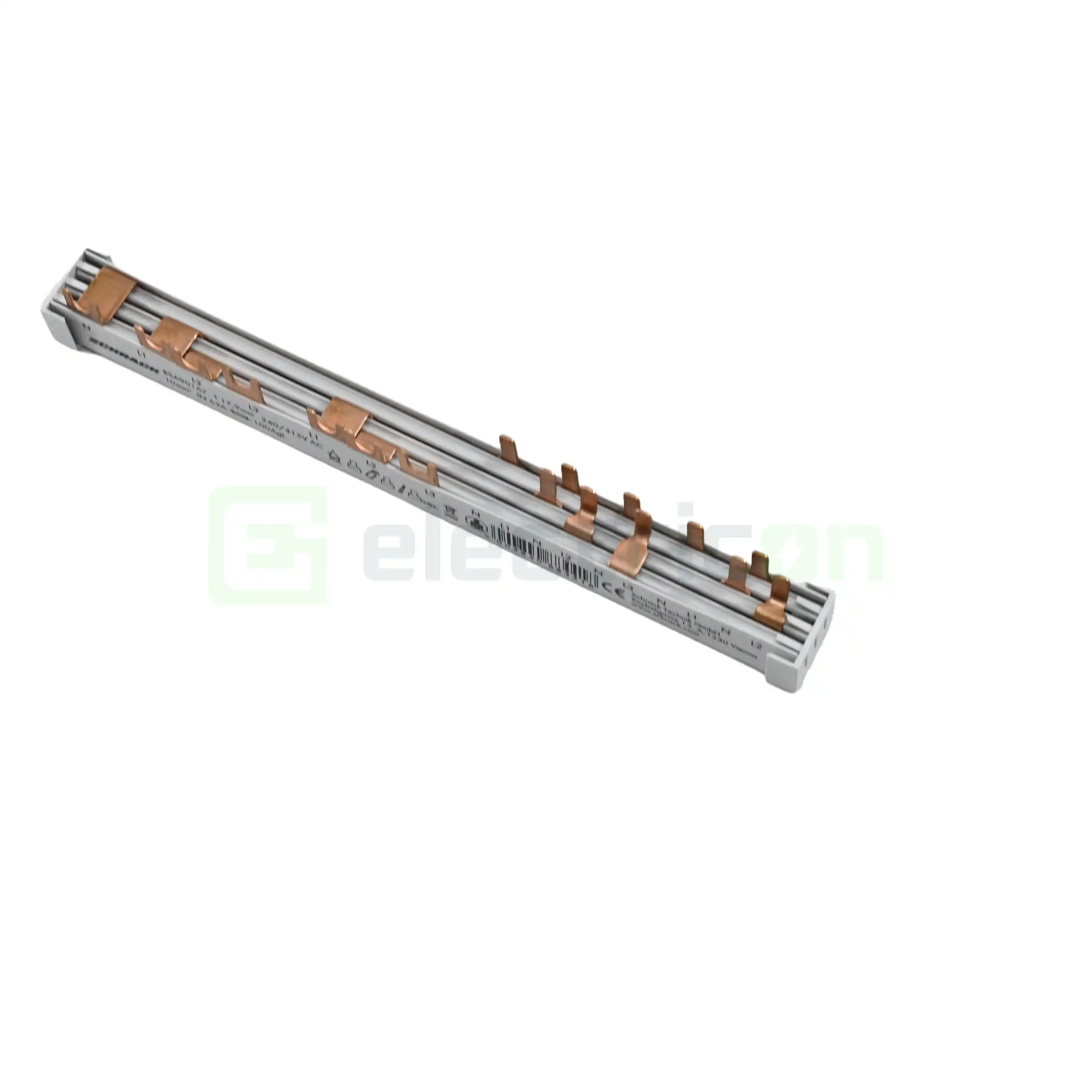

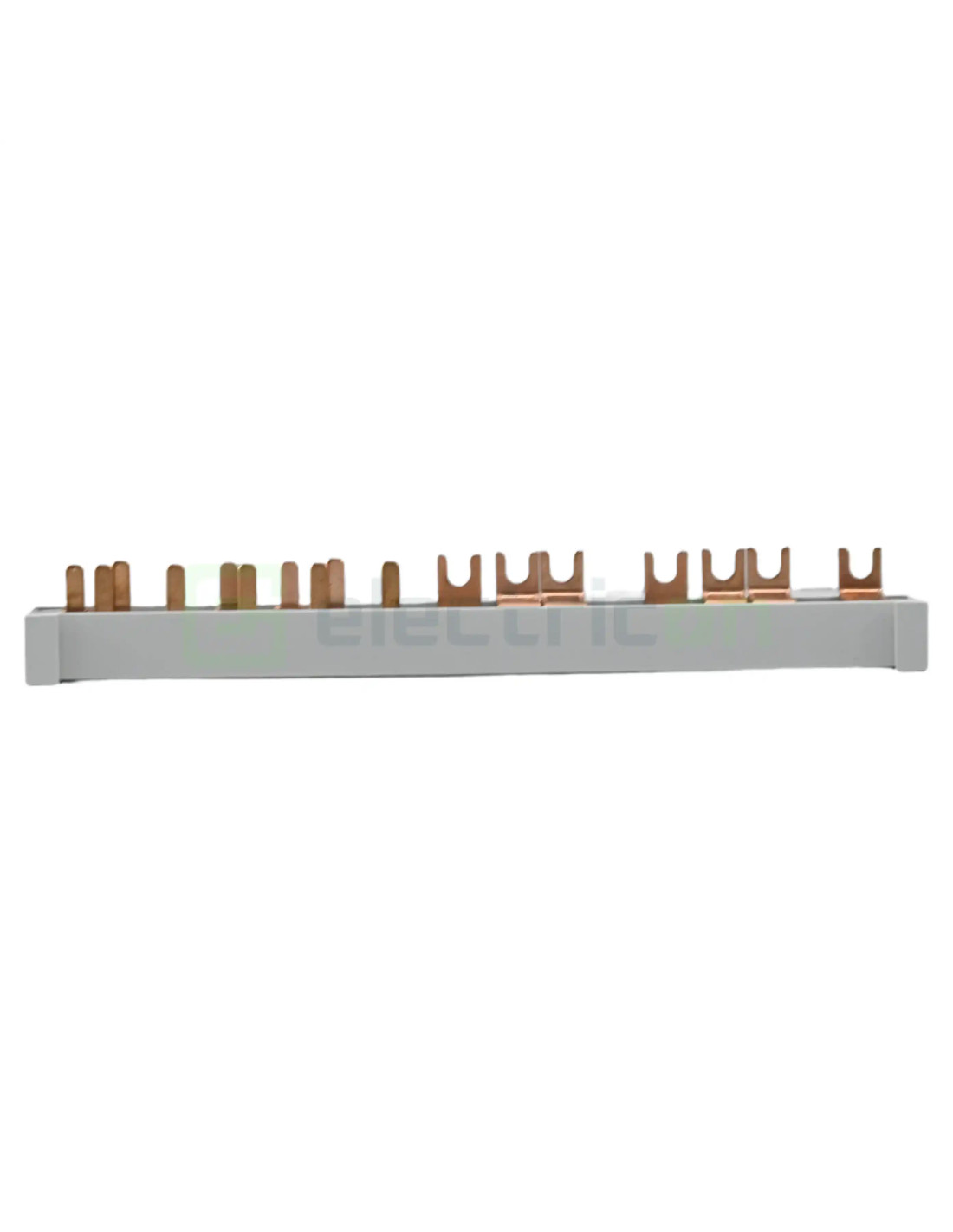

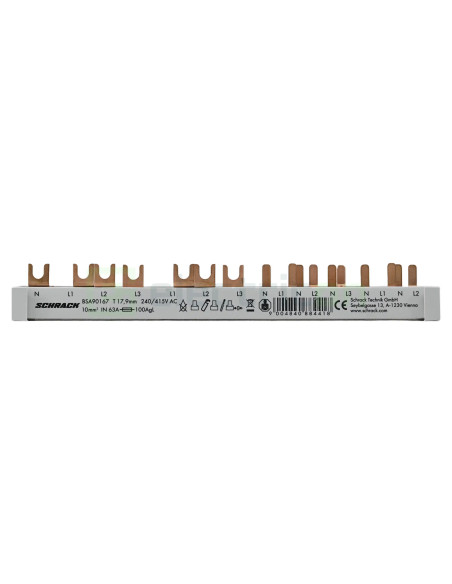

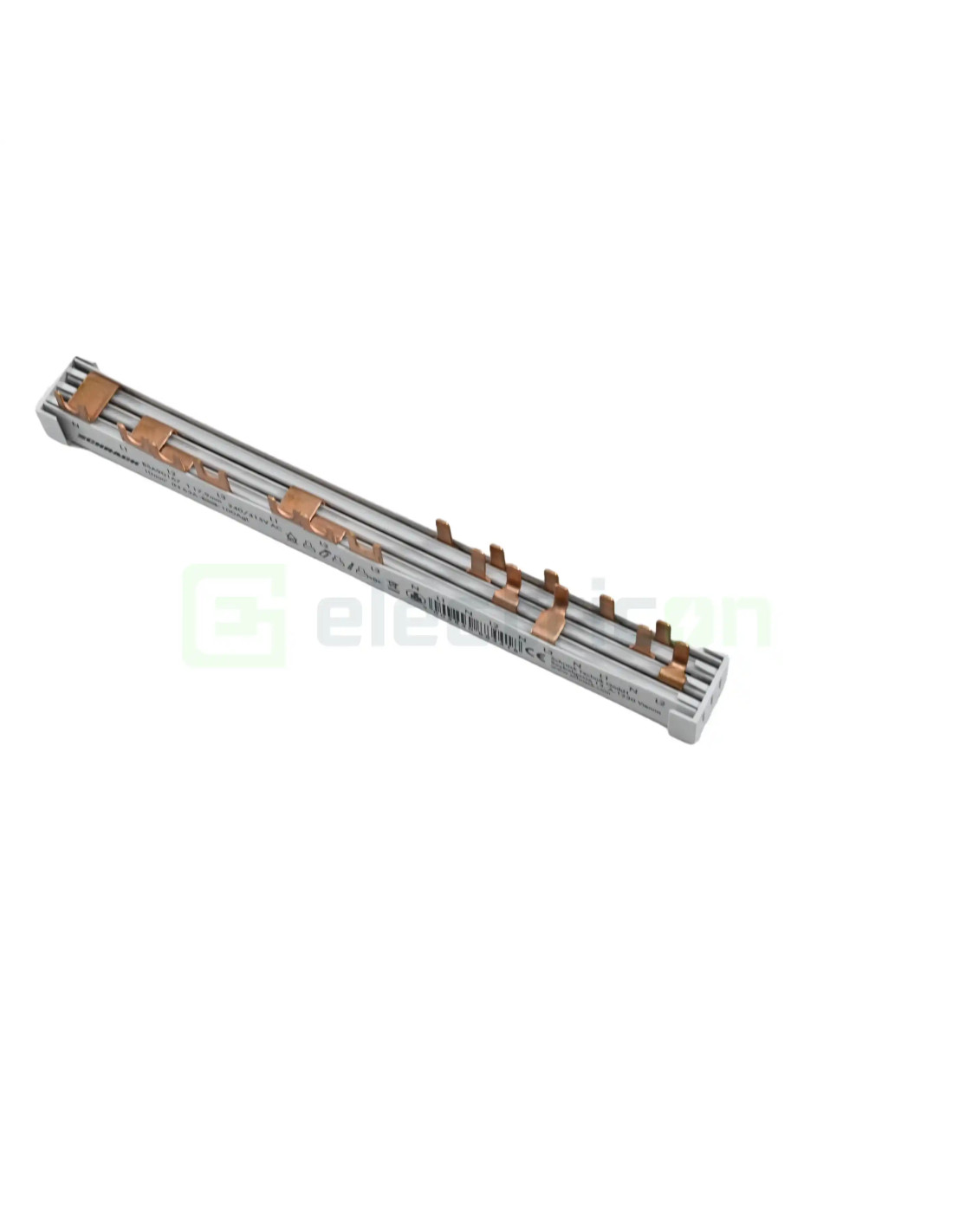

Schrack BSA90167 este o baretă de alimentare compactă destinată distribuției energiei în tablouri electrice trifazate echipate cu aparataj modular din seria AMPARO. Configurația permite alimentarea unui întreruptor diferențial tetrapolar (RCCB 4P), a unui întreruptor automat trifazat (MCB 3P) și a cinci întreruptoare automate 1P+N de 1 modul, utilizând o combinație de contacte tip furcă și tip pini pentru un montaj rapid, sigur și profesional.
Realizată din cupru electrotehnic cu secțiunea de 10 mm² și complet izolată, bareta suportă un curent nominal de 63 A și este compatibilă cu aparataj modular cu pas de 17,8 mm. Designul compact nu permite scurtarea baretei și nu necesită capace terminale suplimentare, oferind o instalare simplificată și un tablou electric ordonat.
Avantaje
- Alimentează 1 × RCCB 4P, 1 × MCB 3P și 5 × MCB 1P+N.
- Configurație hibridă cu contacte tip furcă și tip pini.
- Curent nominal de 63 A.
- Conductor din cupru cu secțiunea de 10 mm².
- Construcție compactă complet izolată.
- Nu necesită capace terminale suplimentare.
- Reduce timpul de cablare și elimină punțile realizate manual.
- Compatibilă cu aparataj modular Schrack AMPARO.
Aplicații recomandate
Recomandată pentru tablouri electrice trifazate rezidențiale, comerciale și industriale în care un întreruptor diferențial general 4P alimentează un circuit trifazat protejat prin MCB 3P și cinci circuite monofazate protejate individual prin întreruptoare automate 1P+N. Soluția permite o distribuție compactă și eficientă a alimentării.
Caracteristici tehnice
- Producător: Schrack
- Cod produs: BSA90167
- Serie: AMPARO
- Tip produs: baretă alimentare (Compact Busbar)
- Configurație: 4P (3P+N)
- Număr total module: 12
- Compatibilitate: 1 × RCCB 4P + 1 × MCB 3P + 5 × MCB 1P+N (1 modul)
- Tip conexiune: furcă + pini
- Curent nominal: 63 A
- Secțiune conductor: 10 mm²
- Material conductor: cupru
- Lungime: 210 mm
- Înălțime: 28,2 mm
- Adâncime: 12 mm
- Greutate: 0,12 kg
- Masă cupru: 160 g
- Putere disipată: 4,5 W
- Temperatură de funcționare: -35°C ... +70°C
- Pas modular compatibil: 17,8 mm
- Standard: EN 61439-1
- EAN: 9004840884418
Beneficii pentru instalatori
Schrack BSA90167 reduce timpul de montaj prin eliminarea cablării individuale dintre diferențialul general și aparatele modulare. Configurația dedicată pentru RCCB 4P, MCB 3P și MCB 1P+N oferă o distribuție clară și sigură a alimentării, contribuind la realizarea unui tablou electric compact, profesional și ușor de întreținut.
De ce să alegi Schrack?
- Producător european recunoscut pentru echipamente electrice profesionale.
- Compatibilitate optimă cu gama modulară AMPARO.
- Materiale de înaltă calitate și conductivitate ridicată.
- Soluții fiabile pentru distribuția energiei în tablouri electrice.
