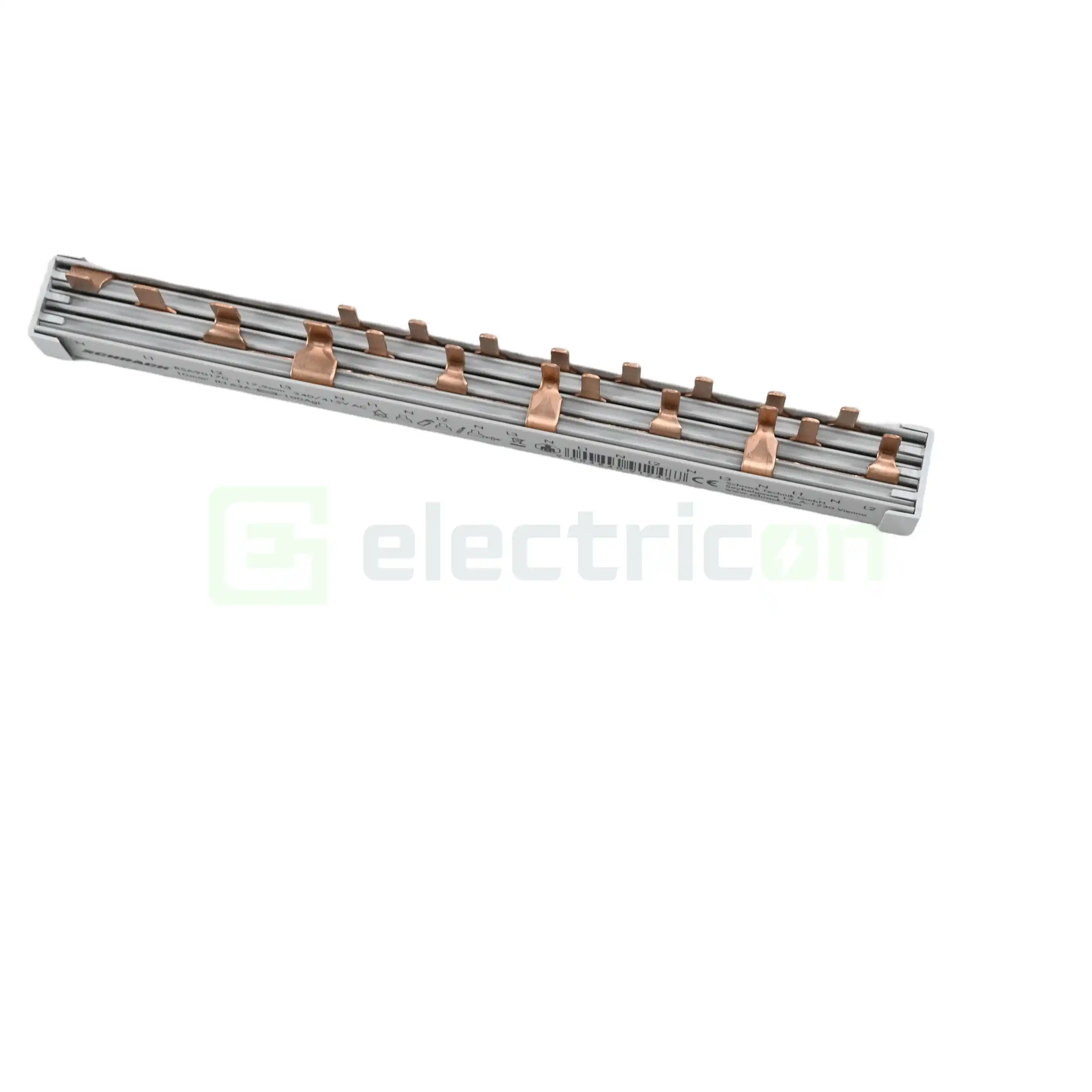

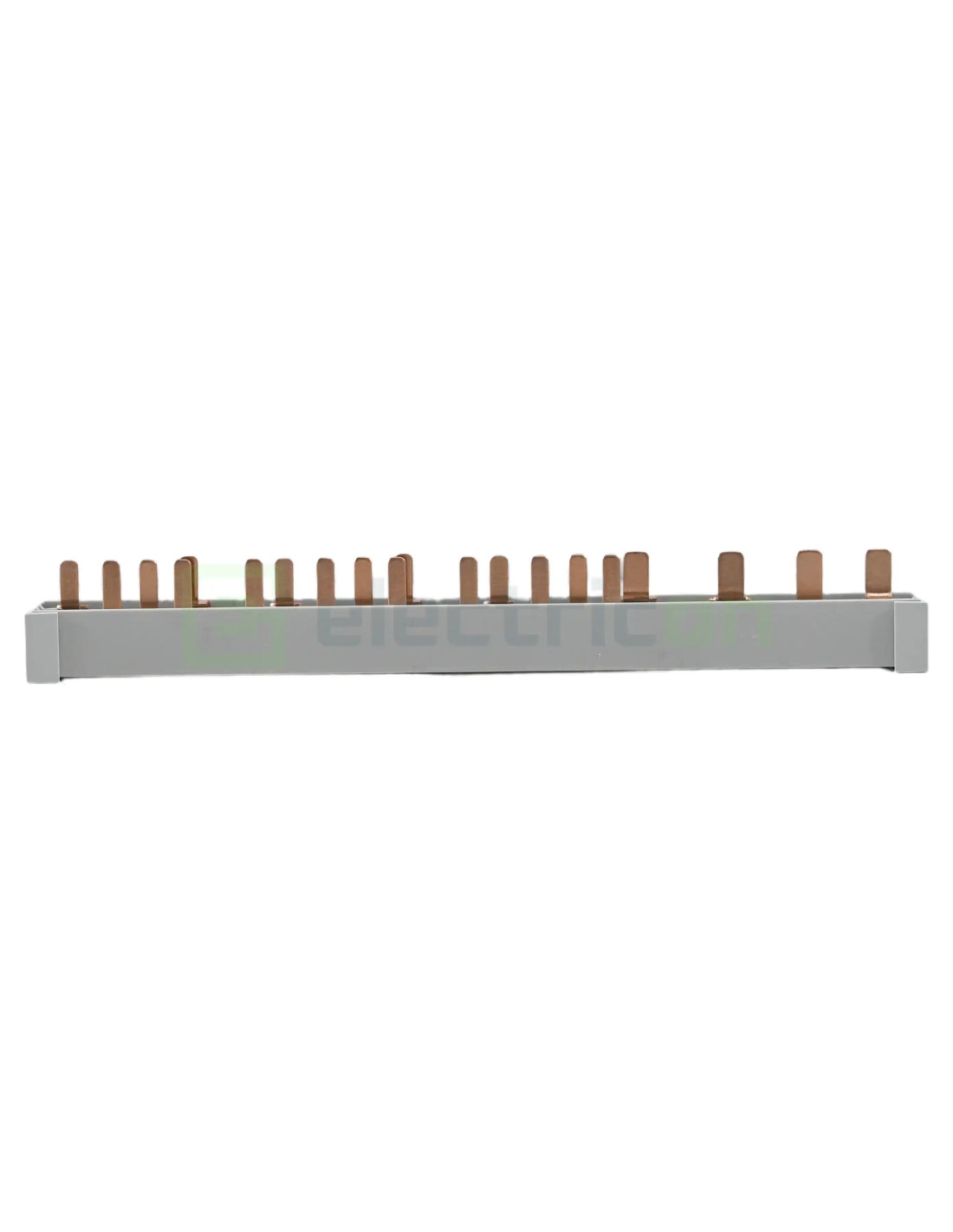

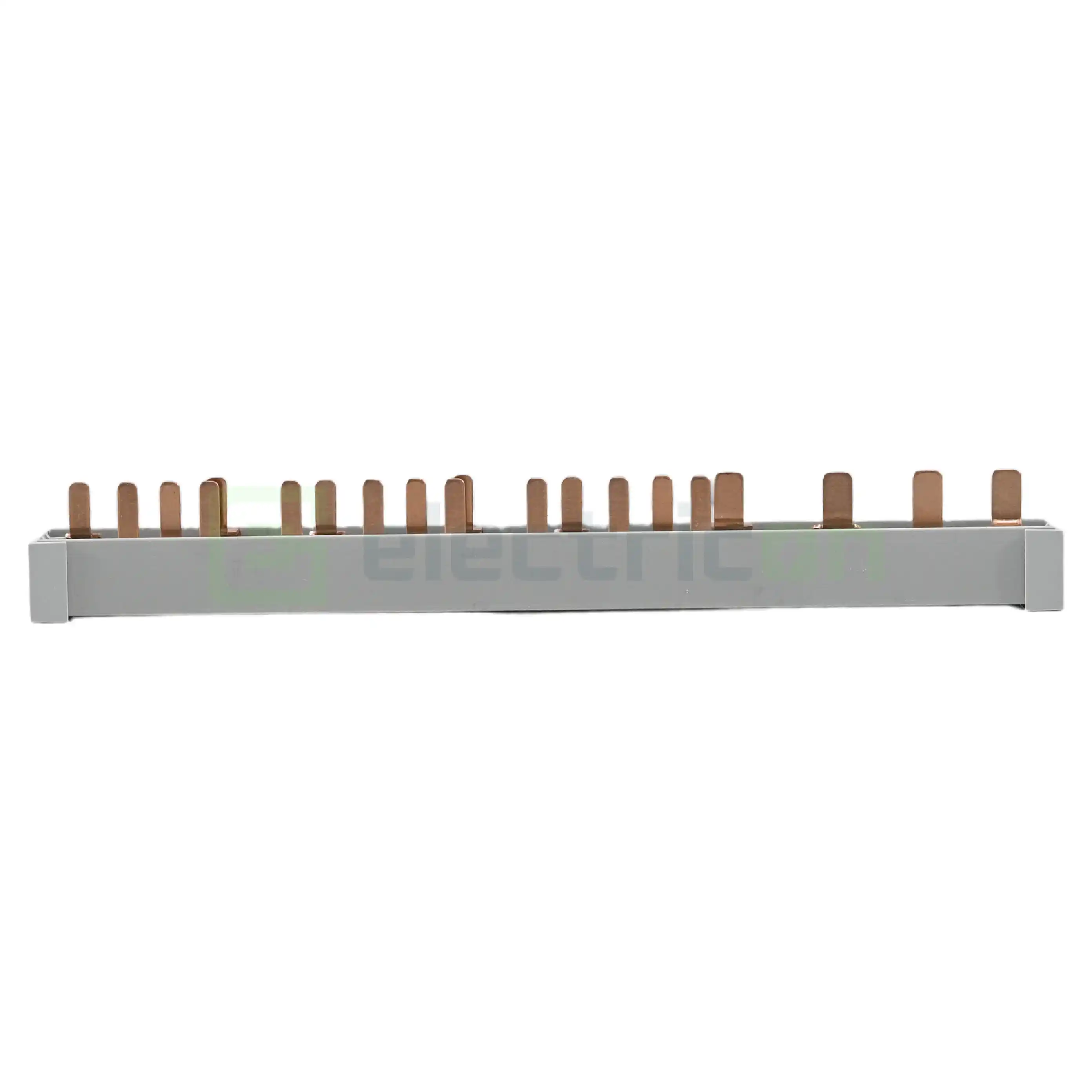

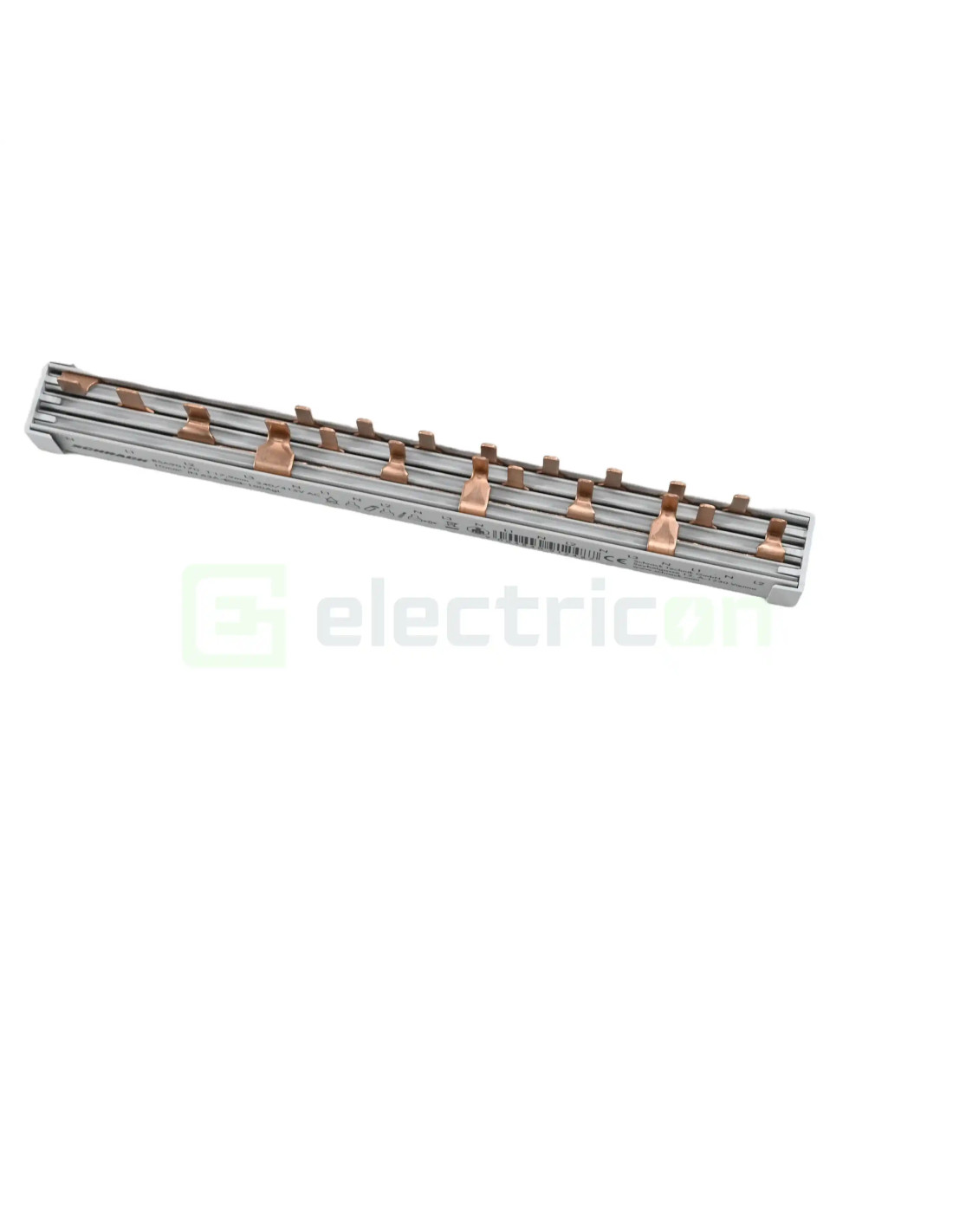

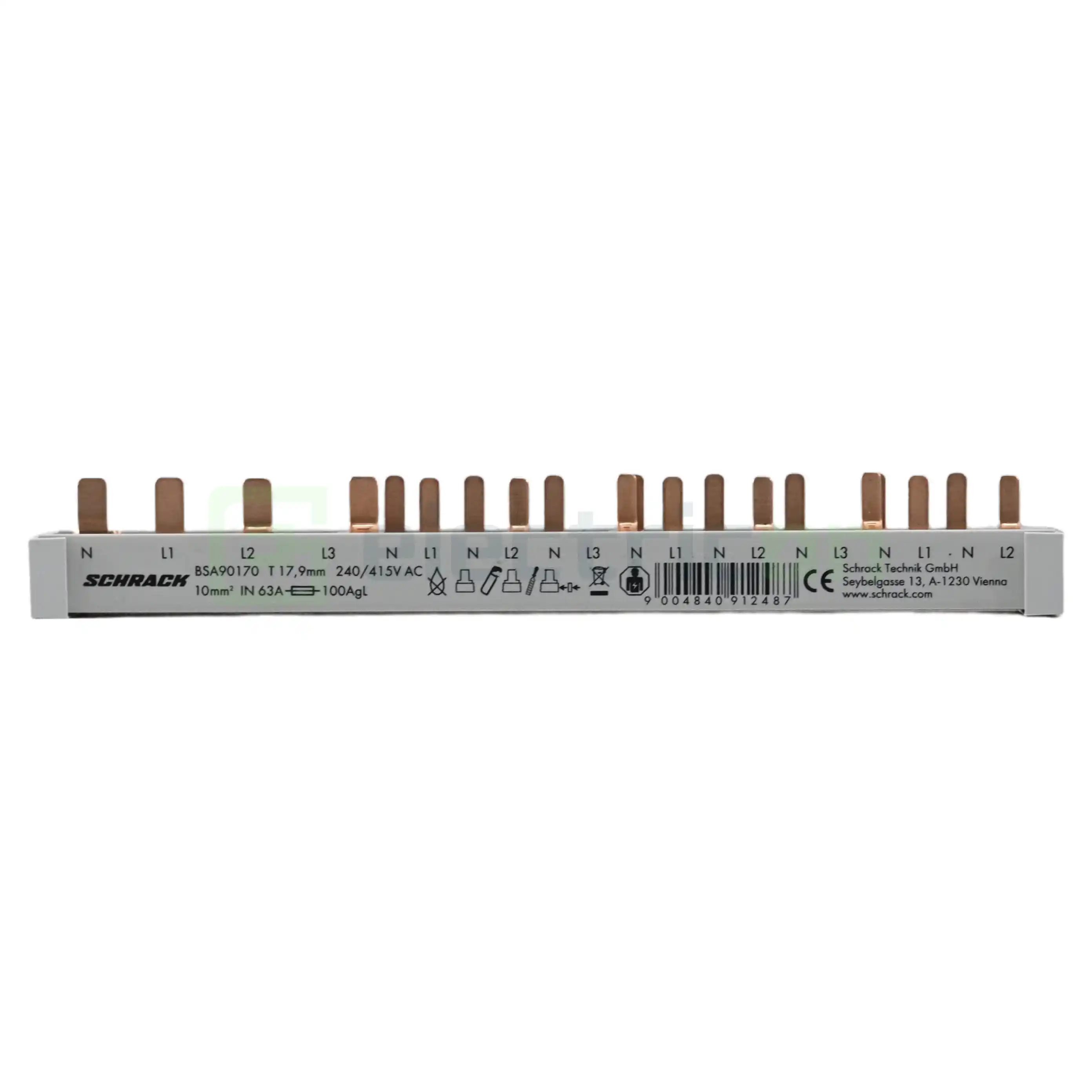

Busbar - Baretă alimentare - 4P trifazat 12M (1× RCCB 4P + 8× MCB 1P+N) AMPARO - Schrack BSA90170
Schrack BSA90170 este o baretă de alimentare compactă destinată distribuției energiei în tablouri electrice trifazate echipate cu aparataj modular din seria AMPARO. Configurația permite alimentarea unui întreruptor diferențial tetrapolar (RCCB 4P) și a până la opt întreruptoare automate 1P+N de 1 modul, utilizând conexiuni tip pini pentru un montaj rapid, sigur și profesional.
Realizată din cupru electrotehnic cu secțiunea de 10 mm² și complet izolată, bareta suportă un curent nominal de 63 A și este compatibilă cu aparataj modular cu pas de 17,8 mm. Designul compact nu permite scurtarea baretei și elimină necesitatea utilizării capacelor terminale, oferind un aspect curat și o instalare simplificată.
Avantaje
- Alimentează 1 × RCCB 4P și 8 × MCB 1P+N.
- Conexiune tip pini pentru contact electric sigur.
- Curent nominal de 63 A.
- Conductor din cupru cu secțiunea de 10 mm².
- Construcție compactă complet izolată.
- Nu necesită capace terminale suplimentare.
- Reduce timpul de cablare și elimină punțile realizate manual.
- Compatibilă cu aparataj modular Schrack AMPARO.
Aplicații recomandate
Recomandată pentru tablouri electrice trifazate rezidențiale, comerciale și industriale în care un întreruptor diferențial general 4P alimentează până la opt circuite monofazate protejate individual prin întreruptoare automate 1P+N. Este ideală pentru realizarea unor tablouri compacte, ordonate și ușor de întreținut.
Caracteristici tehnice
- Producător: Schrack
- Cod produs: BSA90170
- Serie: AMPARO
- Tip produs: baretă alimentare (Compact Busbar)
- Configurație: 4P (3P+N)
- Număr total module: 12
- Compatibilitate: 1 × RCCB 4P + 8 × MCB 1P+N (1 modul)
- Tip conexiune: pini (Pin)
- Curent nominal: 63 A
- Secțiune conductor: 10 mm²
- Material conductor: cupru
- Lungime: 214 mm
- Înălțime: 29 mm
- Adâncime: 23 mm
- Greutate: 0,13 kg
- Masă cupru: 146 g
- Temperatură de funcționare: -35°C ... +70°C
- Pas modular compatibil: 17,8 mm
- Standard: EN 61439-1
- EAN: 9004840912487
Beneficii pentru instalatori
Schrack BSA90170 reduce semnificativ timpul de montaj prin eliminarea cablării individuale dintre diferențialul general și întreruptoarele automate. Distribuția uniformă a alimentării contribuie la un tablou electric compact, sigur și profesional, cu conexiuni fiabile și ușor de verificat.
De ce să alegi Schrack?
- Producător european recunoscut pentru echipamente electrice profesionale.
- Compatibilitate excelentă cu gama modulară AMPARO.
- Materiale de înaltă calitate și conductivitate ridicată.
- Soluții fiabile pentru distribuția energiei în tablouri electrice.
