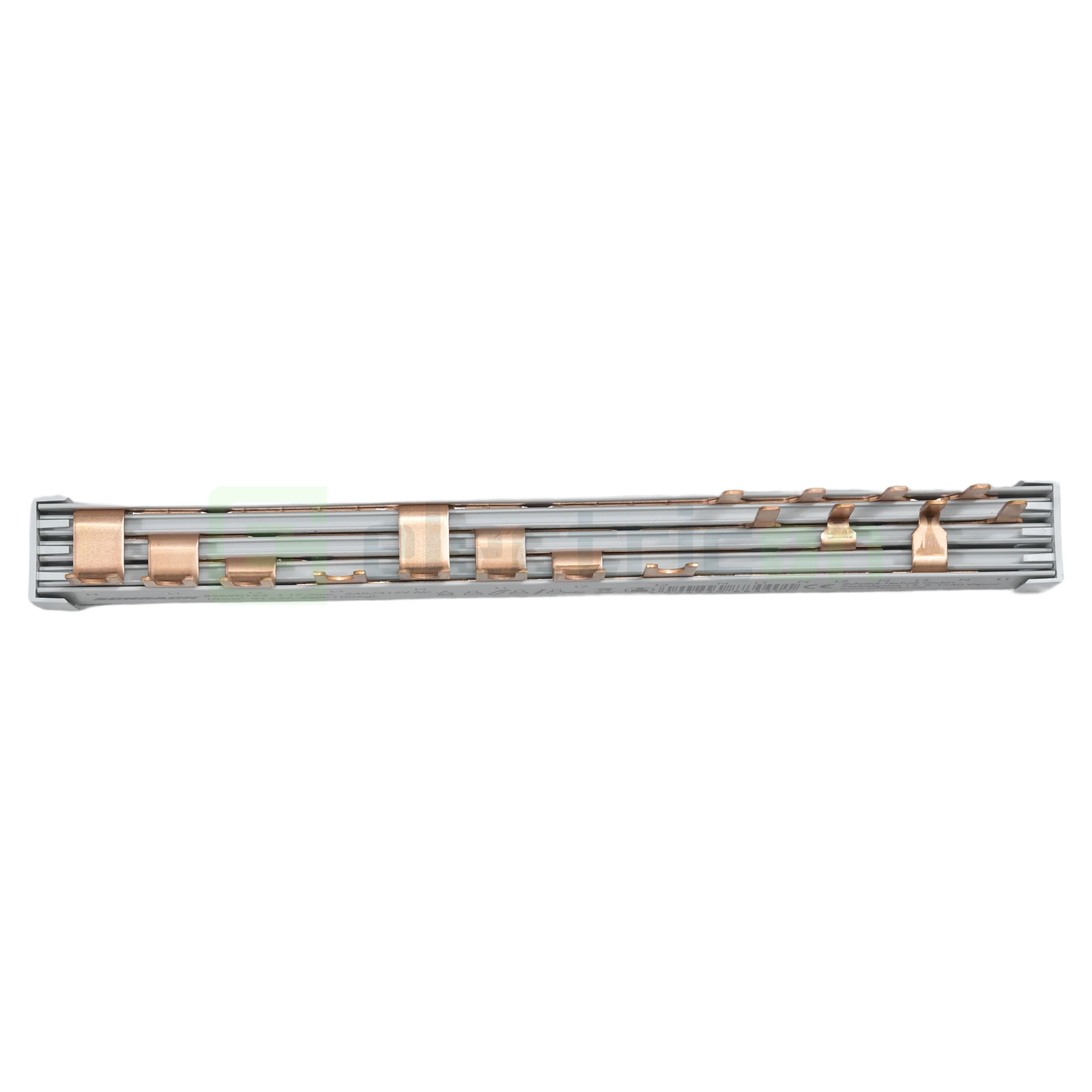

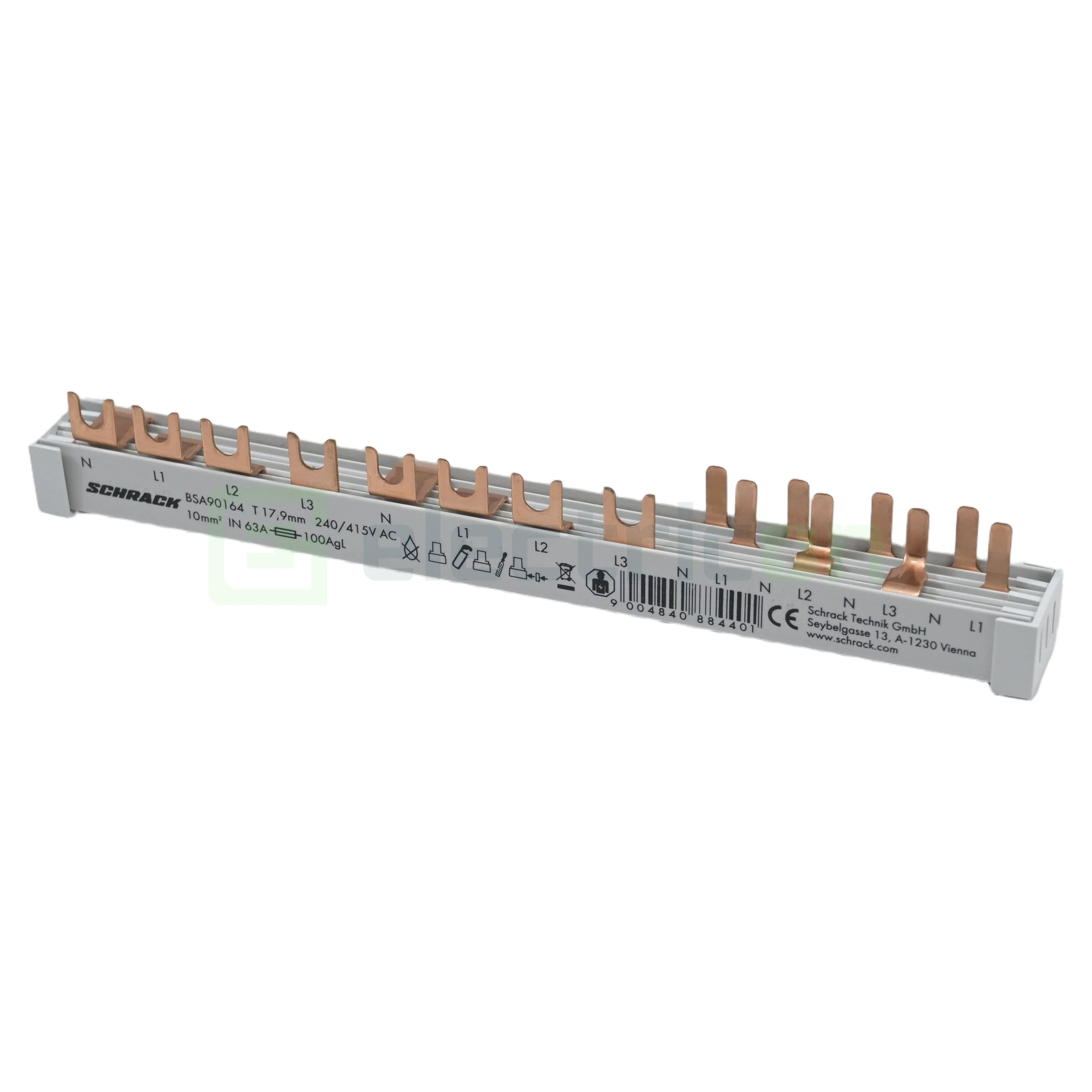

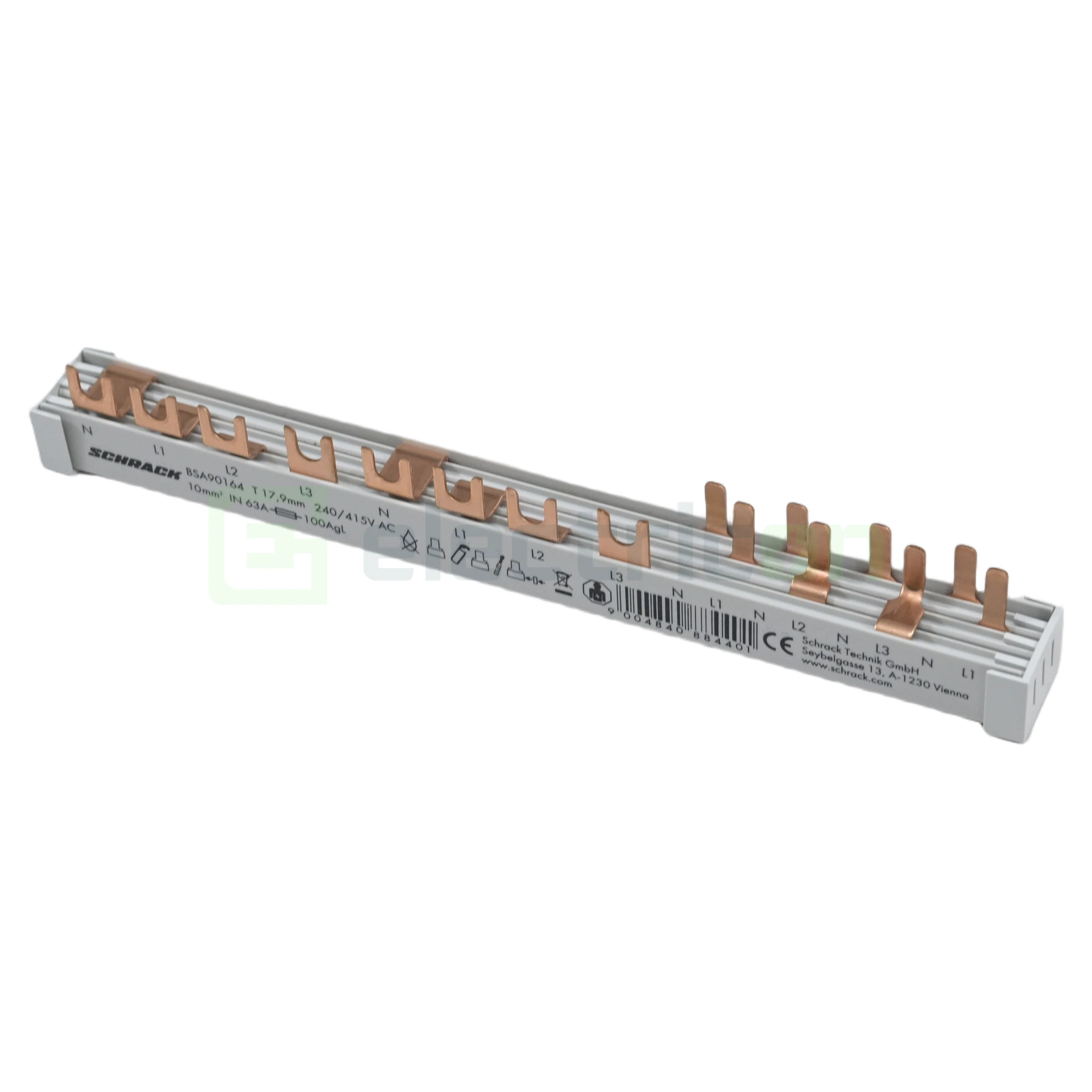

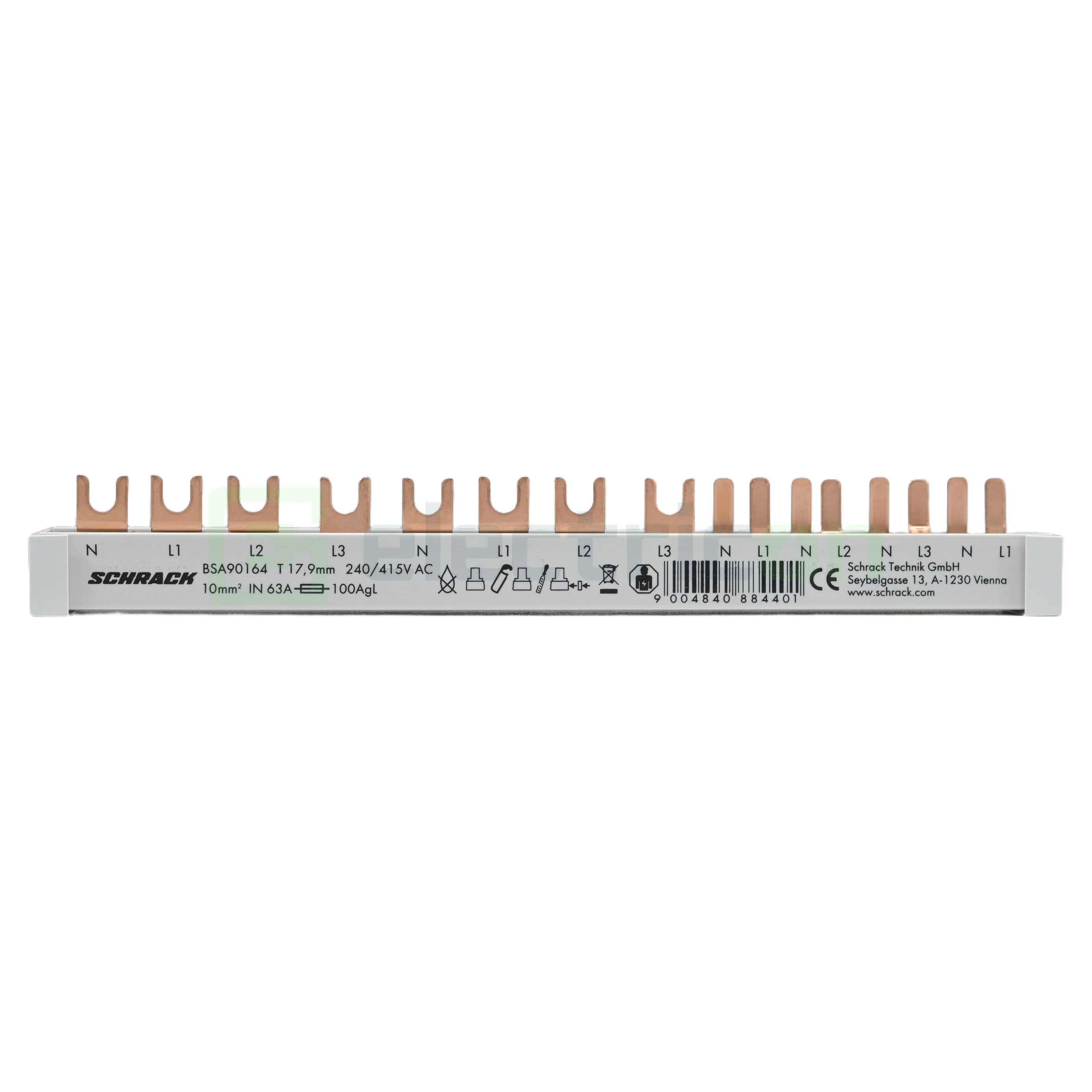

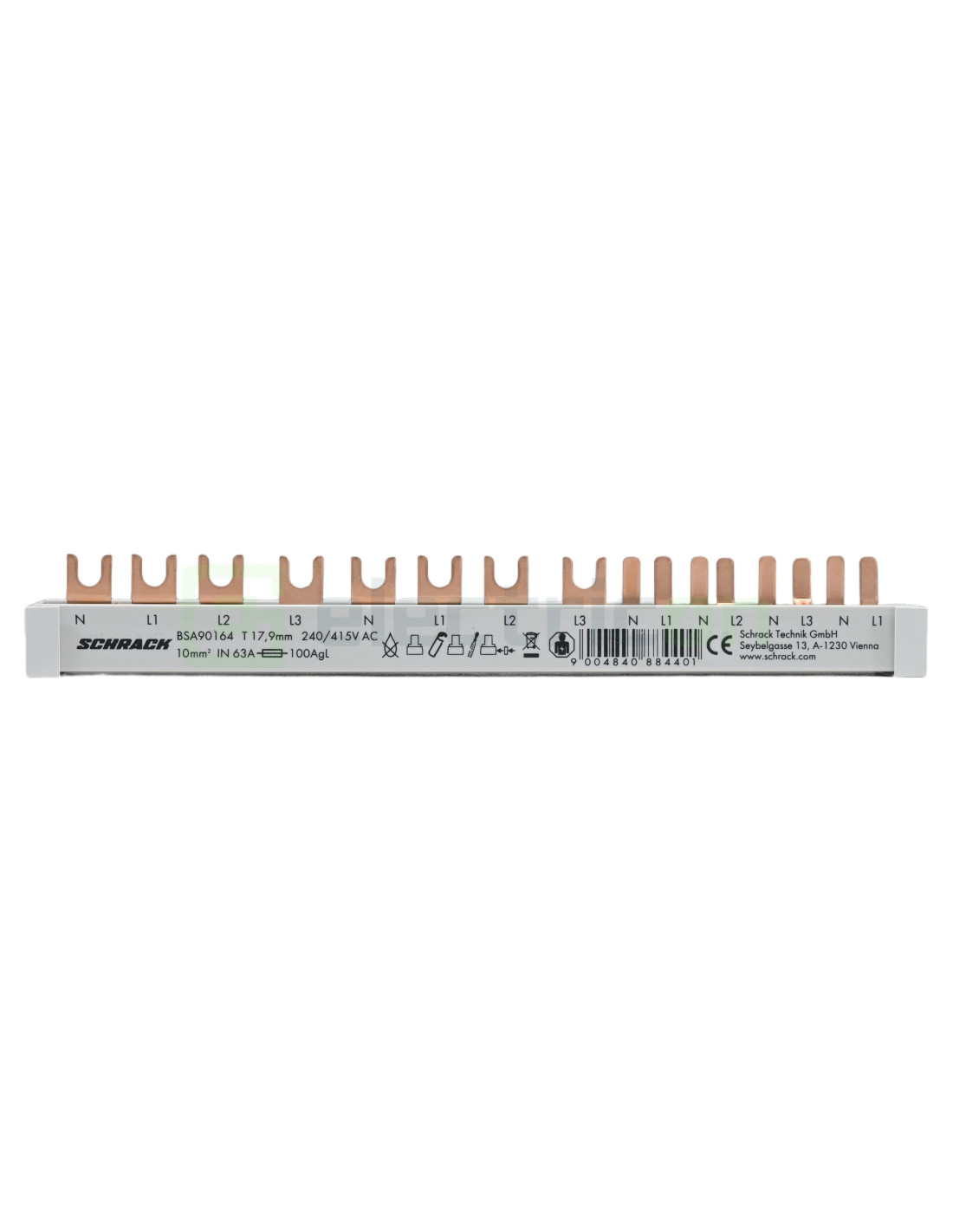

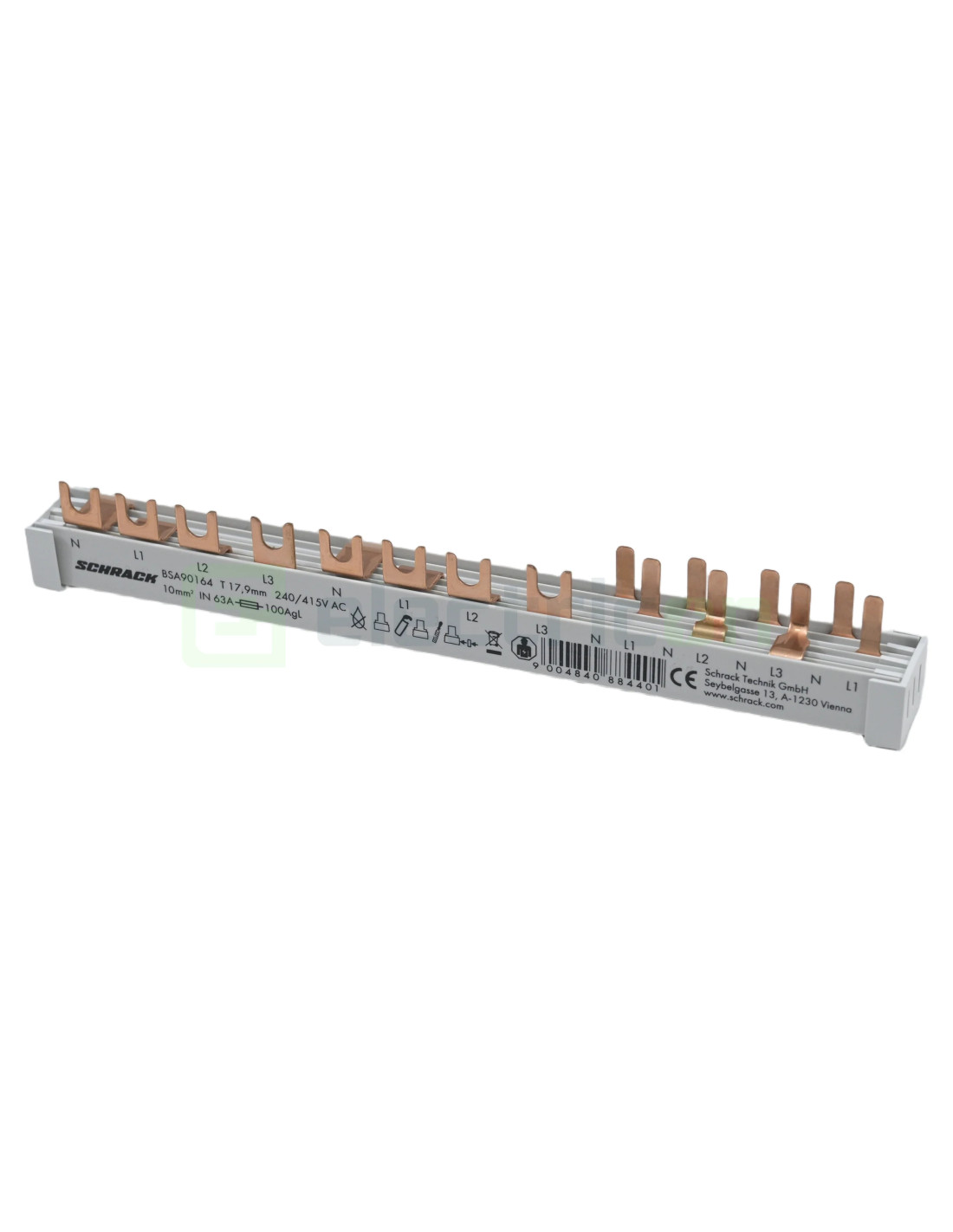

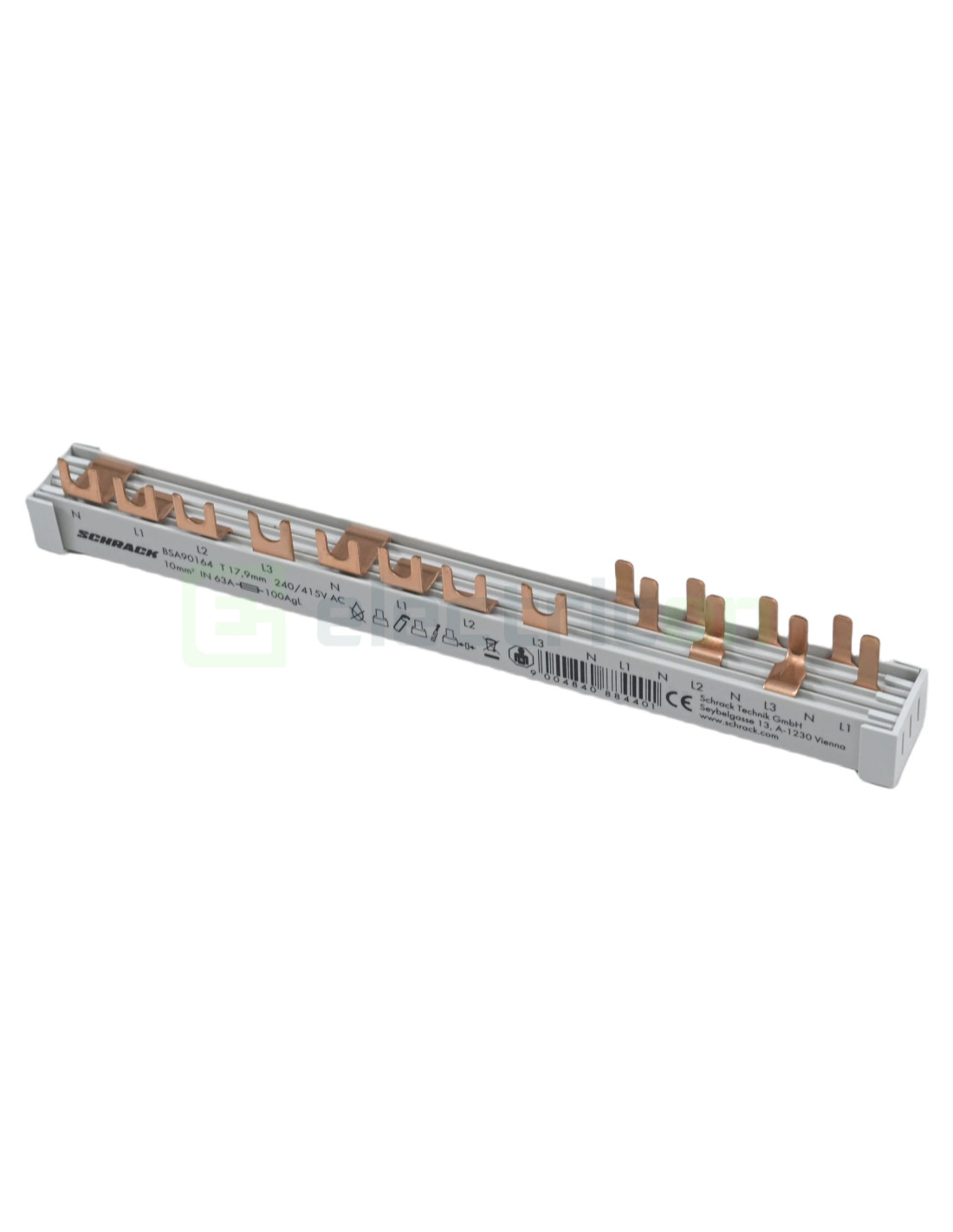

Busbar - Baretă alimentare - 4P trifazat 12M (1× RCCB 4P + 1× MCB 4P + 4× MCB 1P+N) AMPARO - Schrack BSA90164
Schrack BSA90164 este o baretă de alimentare compactă destinată distribuției energiei în tablouri electrice trifazate echipate cu aparataj modular din seria AMPARO. Configurația sa permite alimentarea unui întreruptor diferențial tetrapolar (RCCB 4P), a unui întreruptor automat tetrapolar (MCB 4P) și a patru întreruptoare automate 1P+N, utilizând o combinație de contacte tip furcă și tip pini pentru un montaj rapid și sigur.
Realizată din cupru electrotehnic cu secțiunea de 10 mm² și complet izolată, bareta suportă un curent nominal de 63 A și este compatibilă cu aparataj modular cu pas de 17,8 mm. Designul compact nu permite scurtarea baretei și elimină necesitatea utilizării capacelor terminale, contribuind la un tablou electric ordonat și profesional.
Avantaje
- Alimentează 1 × RCCB 4P, 1 × MCB 4P și 4 × MCB 1P+N.
- Configurație hibridă cu contacte tip furcă și tip pini.
- Curent nominal de 63 A.
- Conductor din cupru cu secțiunea de 10 mm².
- Construcție compactă complet izolată.
- Nu necesită capace terminale suplimentare.
- Reduce timpul de cablare și elimină punțile realizate manual.
- Compatibilă cu aparataj modular Schrack AMPARO.
Aplicații recomandate
Ideală pentru tablouri electrice trifazate rezidențiale, comerciale și industriale unde un întreruptor diferențial general alimentează atât un circuit trifazat protejat cu MCB 4P, cât și patru circuite monofazate protejate individual cu întreruptoare automate 1P+N.
Caracteristici tehnice
- Producător: Schrack
- Cod produs: BSA90164
- Serie: AMPARO
- Tip produs: baretă alimentare (Compact Busbar)
- Configurație: 4P (3P+N)
- Număr total module: 12
- Compatibilitate: 1 × RCCB 4P + 1 × MCB 4P + 4 × MCB 1P+N
- Tip conexiune: furcă + pini
- Curent nominal: 63 A
- Secțiune conductor: 10 mm²
- Material conductor: cupru
- Lungime: 212 mm
- Înălțime: 29 mm
- Adâncime: 12 mm
- Greutate: 0,12 kg
- Masă cupru: 161 g
- Temperatură de funcționare: -35°C ... +70°C
- Pas modular compatibil: 17,8 mm
- Standard: EN 61439-1
- EAN: 9004840884401
Beneficii pentru instalatori
Schrack BSA90164 permite realizarea rapidă și ordonată a tablourilor electrice trifazate, eliminând cablarea individuală dintre aparatele modulare. Configurația dedicată pentru RCCB, MCB 4P și MCB 1P+N reduce timpul de montaj, minimizează riscul erorilor de conexiune și facilitează întreținerea instalației.
De ce să alegi Schrack?
- Producător european recunoscut pentru echipamente electrice profesionale.
- Compatibilitate excelentă cu gama modulară AMPARO.
- Materiale de înaltă calitate și conductivitate ridicată.
- Soluții fiabile pentru distribuția energiei în tablouri electrice.
