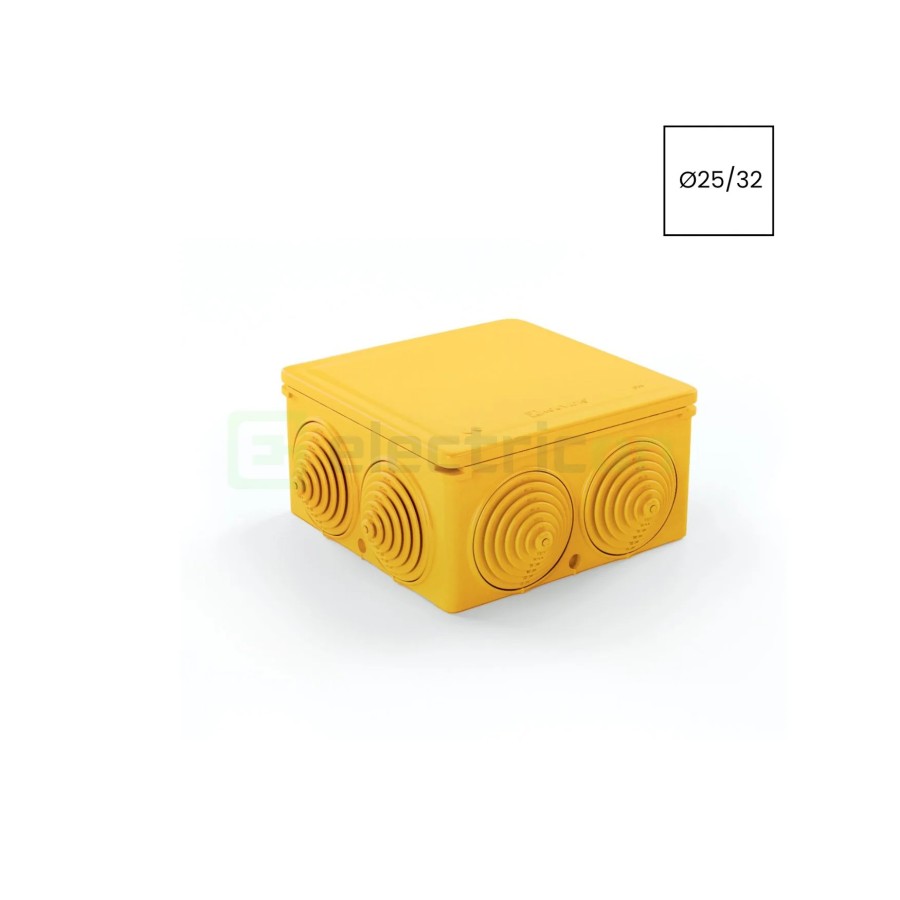

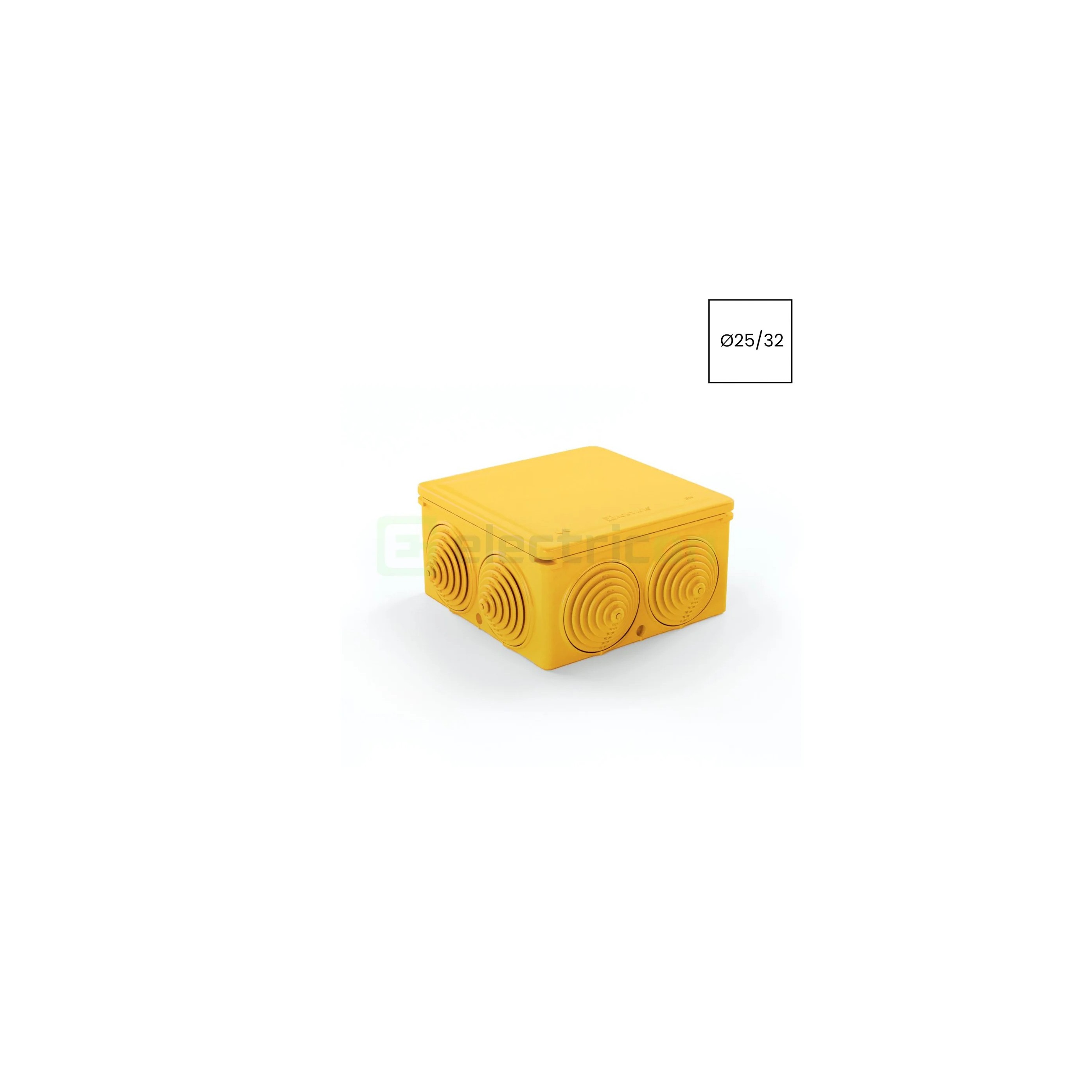

Kouvidis SUPERSOL PLUS ISR – doză de joncțiune etanșă cu garnituri în trepte
Doza de joncțiune Kouvidis SUPERSOL PLUS ISR face parte din sistemul de tuburi cu trei straturi SUPERSOL PLUS – SUPERFLEX PLUS și este proiectată pentru realizarea conexiunilor și ramificațiilor în instalații electrice montate în tavane suspendate.
Doza este realizată din PO Blend termoplastic special stabilizat, în culoare galbenă RAL 1023, și este echipată cu garnituri plug-in în trepte. Marcajele de pe garnituri servesc drept ghid pentru realizarea deschiderii potrivite diametrului cablului introdus.
Ce înseamnă caracteristicile acestui produs
Grad de protecție IP55 – capacul elastic montat direct și sistemul de etanșare protejează interiorul dozei împotriva pătrunderii prafului și apei la nivelul declarat de producător.
Garnituri în trepte – permit introducerea directă a cablurilor, iar marcajele de pe garnituri indică poziția de perforare în funcție de diametrul cablului.
7 intrări – oferă mai multe posibilități pentru realizarea conexiunilor și ramificațiilor.
4 intrări predecupate în bază – permit introducerea tuburilor sau conductorilor și prin partea inferioară a dozei.
Ghidaje pentru aliniere – facilitează poziționarea orizontală și verticală a dozei în raport cu restul instalației.
Orificiu pentru condens – fiecare latură include o zonă prevăzută pentru evacuarea condensului atunci când instalația o necesită.
Interval de temperatură -25…+60 °C – reprezintă domeniul permanent de utilizare declarat.
Test la fir incandescent 650 °C – materialul este testat la solicitare termică conform IEC 60695-2.
Tensiune admisă până la 800 V – permite utilizarea în circuite electrice în limitele de tensiune declarate de Kouvidis.
Material fără halogeni – nu generează gaze toxice sau corozive asociate halogenilor în caz de incendiu.
IAS – tehnologie antistatică – contribuie la protecția împotriva acumulării de electricitate statică.
ISR – tehnologie anti-zgâriere – contribuie la reducerea deteriorării suprafețelor în timpul traseului cablurilor.
Nu propagă flacăra – produsul este realizat din material nepropagator al flăcării.
Aplicații recomandate
Ideal
Recomandat
—Nerecomandat
| Domeniu de utilizare |
Marcaj |
| Montaj aparent interior (Exposed) |
— |
| Înglobat în beton (Concrete) |
— |
| Sub tencuială (Concealed underplaster) |
— |
| Pereți din gips-carton (Concealed dry wall) |
— |
| Sub pardoseală în șapă (Underfloor in screed) |
— |
| Exterior (Outdoor) |
— |
| Îngropat direct (Buried underground) |
— |
| Lemn (Wood) |
— |
| Podea / tavan ascuns (Concealed floor / ceiling) |
|
Accesorii și compatibilitate
Doza face parte din sistemul SUPERSOL PLUS – SUPERFLEX PLUS și poate fi utilizată împreună cu tuburile, mufele și clemele compatibile ale sistemului.
Ce conține pachetul
Pachetul conține doza de joncțiune SUPERSOL PLUS ISR, capacul elastic și garniturile în trepte aferente variantei selectate.
