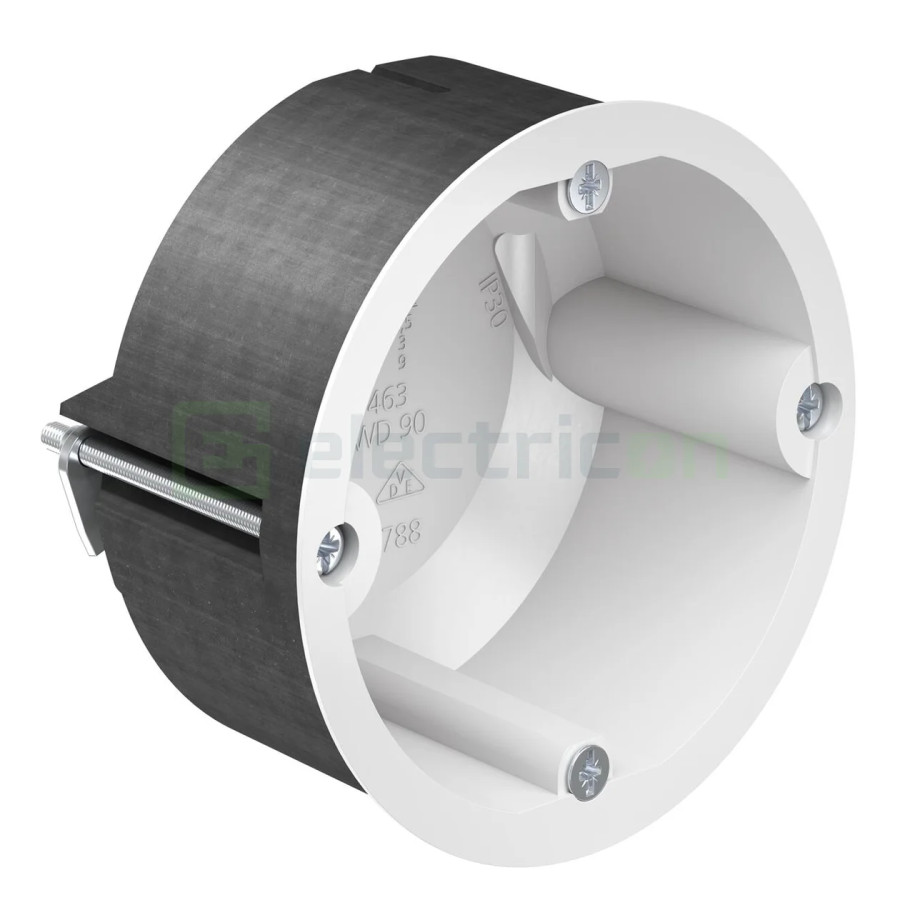

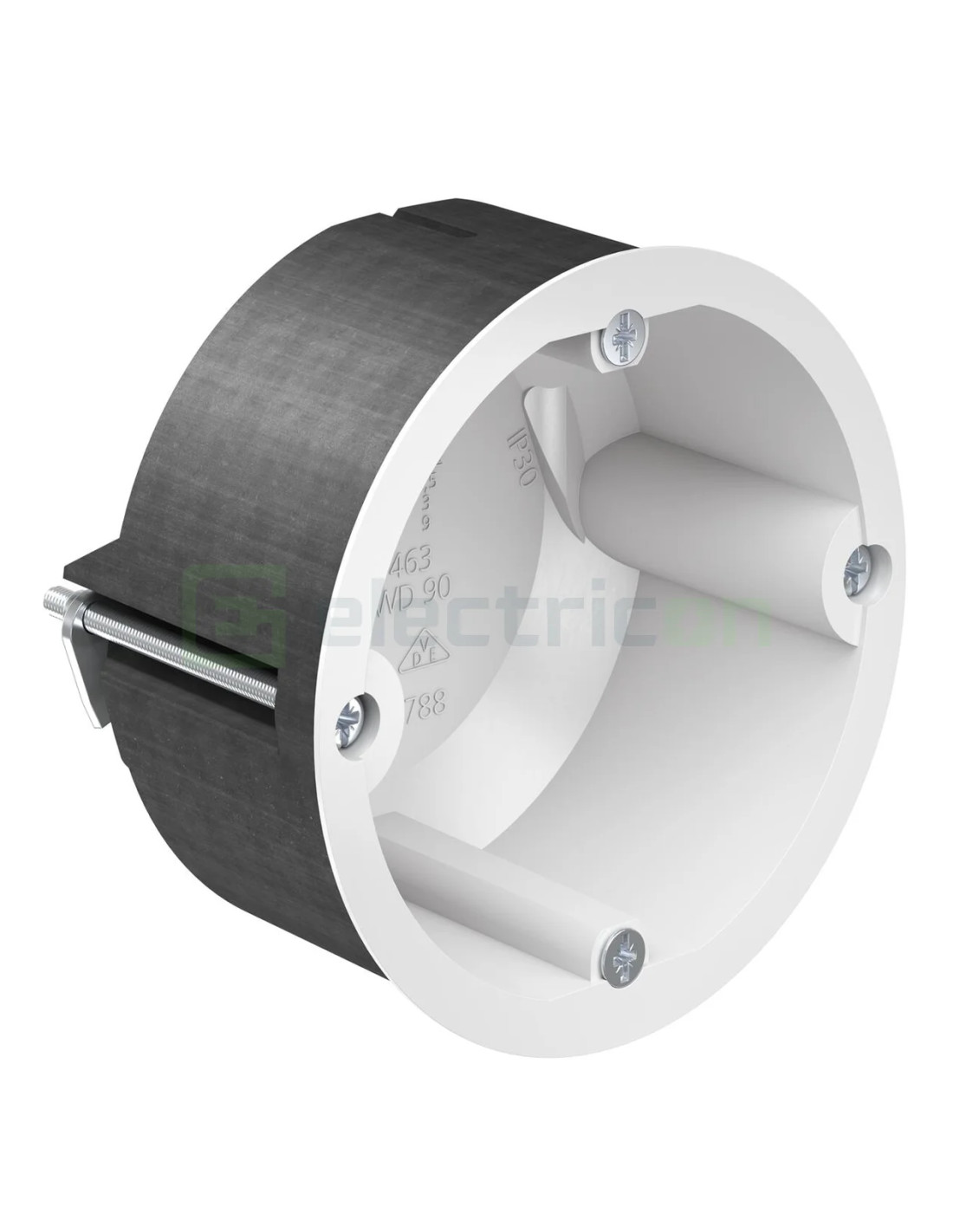

Doză Aparataj pentru Pereți din Lemn cu Protecție la Incendiu, Albă, Fără Halogeni, Kaiser, 9463-01 – Doză HWD 90 Standard Ø 74 mm, Adâncime 44 mm.
Kaiser 9463-01 este o doză HWD 90 pentru montaj în pereți (inclusiv pereți din lemn) cu cerințe de protecție la incendiu F30-F120 (respectiv EI, în funcție de sistem). Are frezare Ø 74 mm, adâncime 44 mm și este compatibilă cu grosimi de placă 7-40 mm. Material fără halogeni, proiectat pentru instalarea sigură a aparatajului în aplicații de tip fire-protection.
Doză Kaiser 9463-01 – HWD 90 Standard pentru Aparataj în Pereți cu Protecție la Foc
Varianta 9463-01 este modelul standard din gama HWD 90, utilizat atunci când ai nevoie de o doză cu performanță de protecție la incendiu, dar cu adâncime compactă (44 mm). Frezarea Ø 74 mm și distanța de combinare 71 mm permit realizarea de combinații (duble/triple), iar fixarea aparatajului se face pe șurub, pentru stabilitate crescută.
Avantajele Dozei Kaiser 9463-01
- Protecție la incendiu (HWD 90): Pentru pereți / sisteme cu cerințe de rezistență la foc (F30-F120 / EI, în funcție de sistem).
- Adâncime 44 mm: Format compact pentru aparataj standard, cu conexiuni curate.
- Ø 74 mm: Frezare standard pentru dozele HWD 90.
- Placa 7-40 mm: Compatibilitate largă cu sisteme de perete.
- Fără halogeni: Material halogen-free.

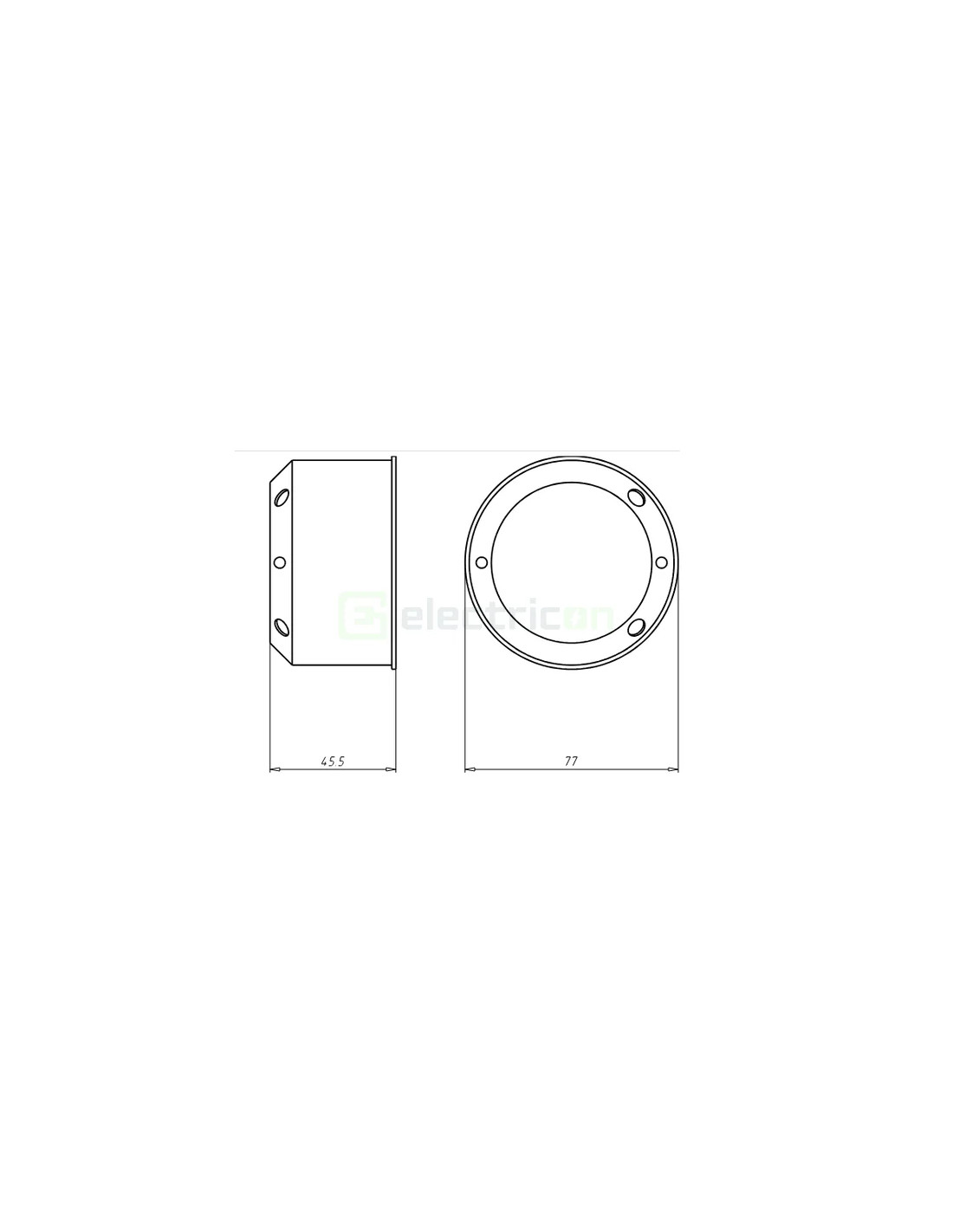

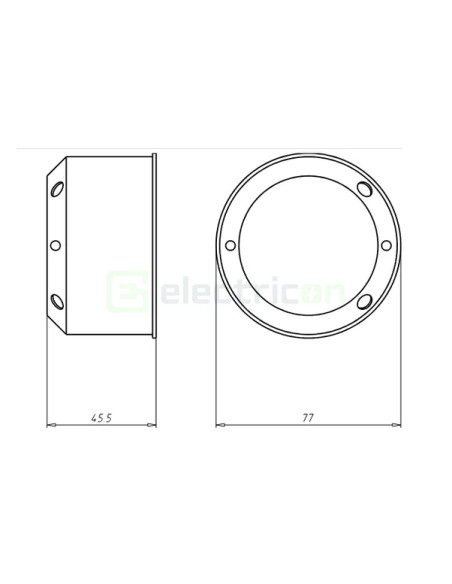

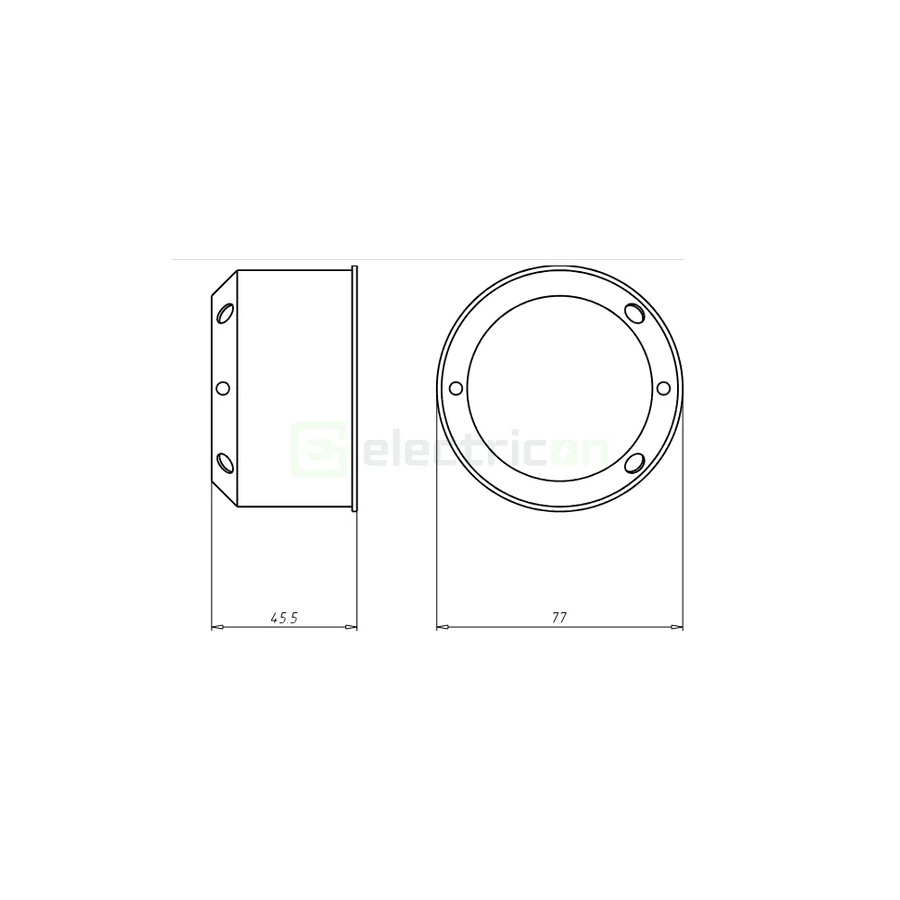

Specificații Tehnice Doză Kaiser 9463-01
| Cod produs |
9463-01 |
| Cod EAN |
4013456531659 |
| Marca |
Kaiser |
| Tip produs |
Doză aparataj HWD 90 pentru pereți cu protecție la incendiu |
| Diametru frezare |
Ø 74 mm |
| Adâncime |
44 mm |
| Grosime perete/placă compatibilă |
7 - 40 mm |
| Distanță combinație |
71 mm (standard combinații HWD 90) |
| Fără halogeni |
Da |
| Culoare |
Albă |
| Greutate brută |
100 g |
Note la instalare
Pentru gips-carton în construcții din lemn
De la introducerea primei cutii de protecție la foc pentru pereți antifoc în 2006, gama de aplicații a fost extinsă continuu. Cutiile de protecție la foc HWD 90 sunt acum aprobate și pentru pereți din lemn cu structură din lemn sau panouri din lemn. Acestea mențin proprietățile de protecție la foc ale peretelui cu o durată de rezistență la foc de F30-B și F60-B. Nu sunt necesare măsuri suplimentare, cum ar fi încapsularea. Chiar dacă este instalat pe partea opusă, protecția la foc a peretelui este garantată timp de 30 de minute și 60 de minute. Trebuie menționat că pentru F60-B sunt permise în prezent doar suprastructuri și instalații conforme cu directivele privind construcțiile din lemn. HWD 90 a fost testat în diferite suprastructuri care apar în practică față de suprastructurile și situațiile de instalare descrise în directivele privind construcțiile din lemn.
|
1 placă de gips-carton de 9,5 mm | 2 OSB/MDF, placaj sau PAL de 15 mm | 3 izolație din fibră de lemn de 40 mm, vată de sticlă sau minerală grinzi de lemn 60x40 | 4 placă de protecție la foc din gips-carton de 1x12,5 mm | 5 izolație minerală de 80 mm > 1.000°C - grinzi de lemn 40x80
|
Utilizarea HWD 90 în pereții puțurilor de alimentare este permisă dacă se respectă certificatele, standardele, directivele sau reglementările aplicabile. Suport metalic | placă dublă cu tencuială minerală necombustibilă sau panouri de construcție legate pe bază de ciment | 2 x 20 mm (la utilizarea dozei cu un singur element) | 2 x 25 mm (la utilizarea dozei de joncțiune cu un singur element) | I30 - fără izolație | I60 - 40 mm / 100 kg/m³, 60 mm / 50 kg/m³, 80 mm / 30 kg/m³ | I90 - 40 mm / 100 kg/m³ Termarock 100 |
Note de instalare
Tăiați deschiderea de instalare Ø 74 mm cu freza. |
Deschiderea exactă pentru cablu este creată etanșă la fum cu ajutorul tăietorului universal de deschizătoare. Setați tăietorul de deschizătoare pentru 3 x 1,5² la Ø 8,5, pentru 5 x 1,5² la Ø 9,5 și pentru 3 x 2,5² la Ø 9,5. |
Fixarea cutiilor cu tehnologia testată și verificată a pereților cavitari folosind tehnologia KAISER FX⁴. |
Cablarea complet izolată a cutiilor de joncțiune cu un singur element între ele se realizează folosind conectorul de susținere. |
Garanție
| Garanție persoane juridice |
1 an |
| Garanție persoane fizice |
2 ani |
