Invertor-încărcător 12 V / 1600 VA, încărcare 70 A - Victron EasyPlus Compact CEP122160000

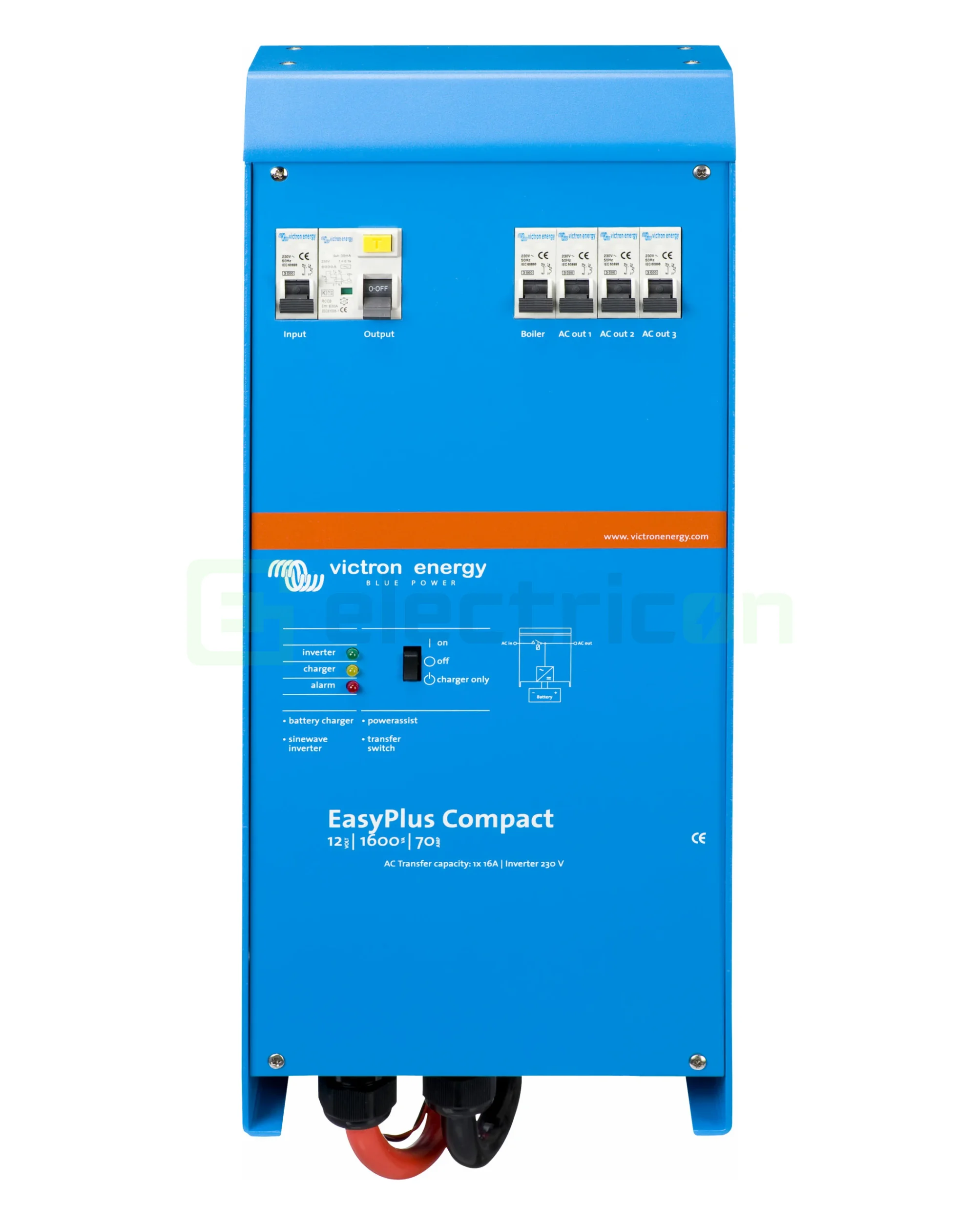

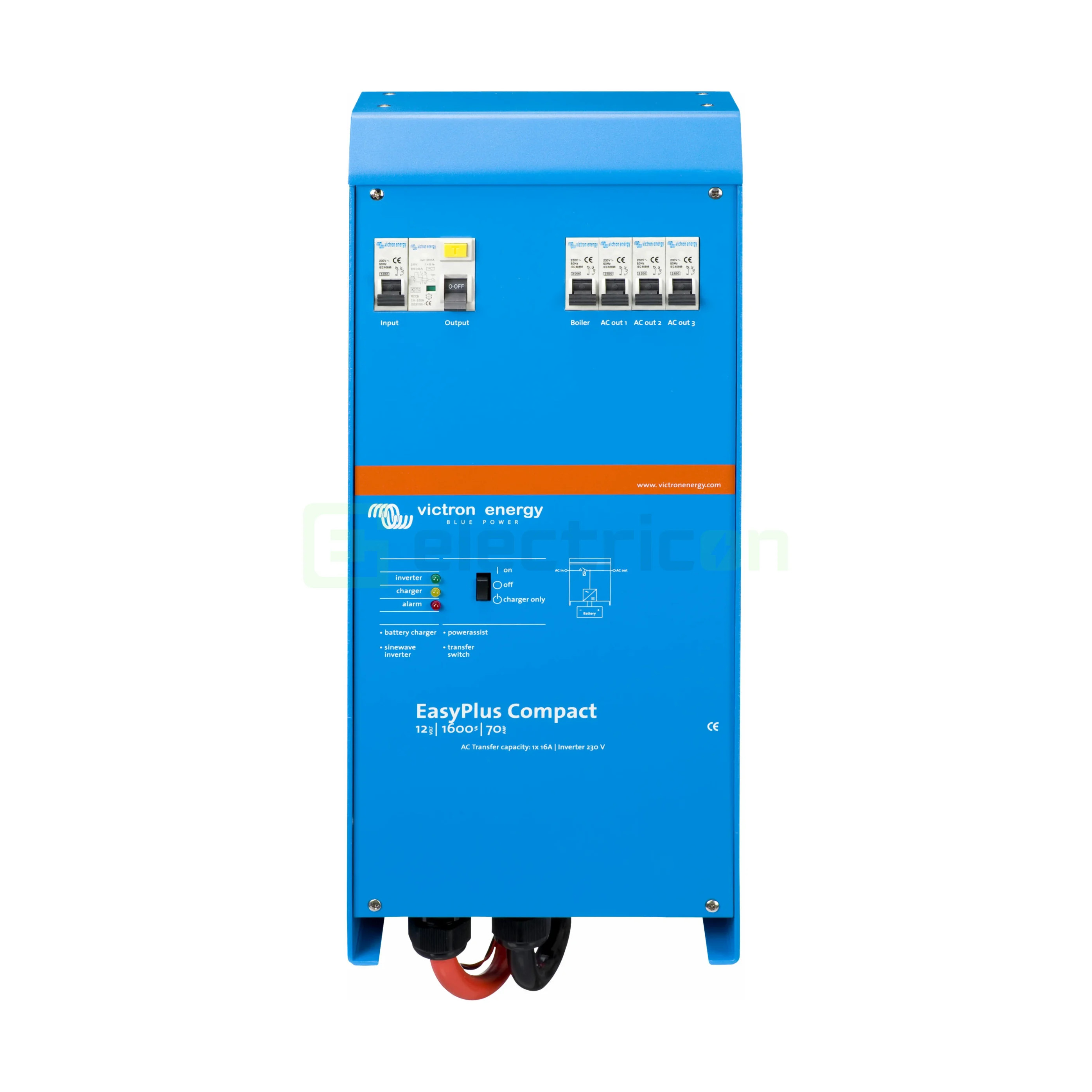

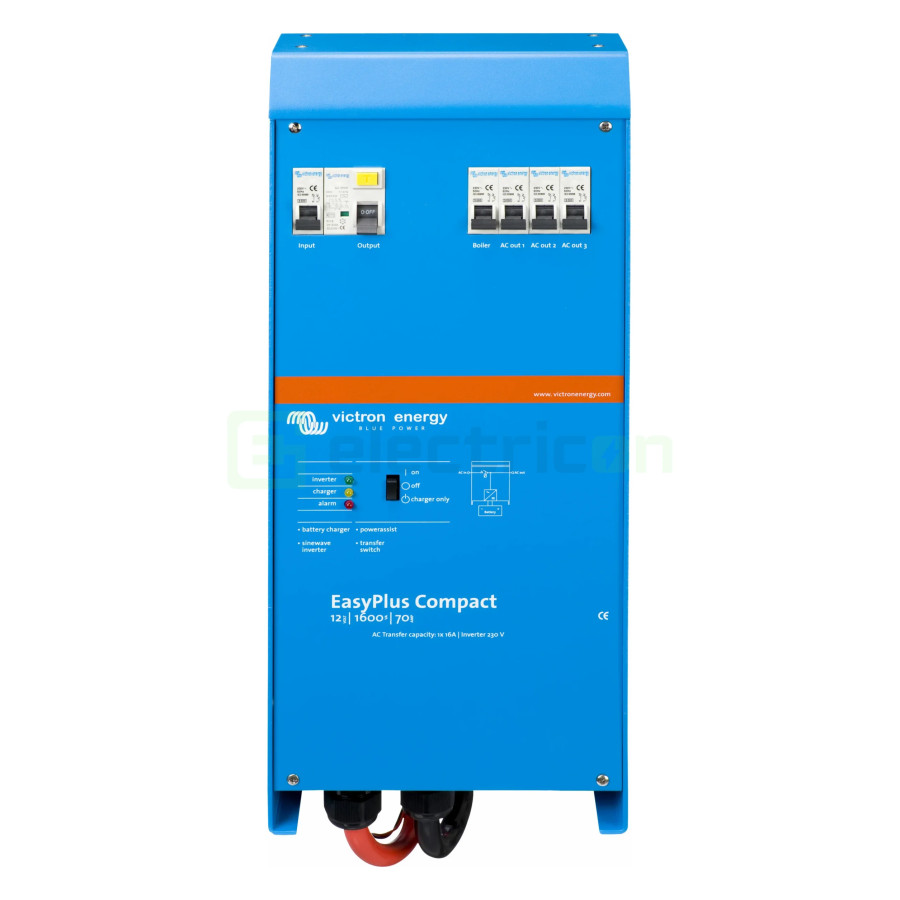

Invertor-încărcător Victron EasyPlus Compact 12/1600/70-16, cod CEP122160000

EasyPlus Compact 12/1600/70-16 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Tot în carcasă se află și distribuția de curent alternativ. Lucrează pe baterie de 12 V și dă la ieșire 230 V c.a. Când priza de cheu, de camping sau generatorul sunt prezente, consumatorii sunt alimentați din această sursă, iar încărcătorul reface bateria. La căderea sursei, invertorul preia consumatorii în mai puțin de 20 ms.

Față de MultiPlus 12/1600/70-16, aparatul are integrate un întrerupător diferențial de 30 mA și patru ieșiri de 230 V protejate cu siguranțe automate. Se livrează cu cabluri de baterie de 1,5 m și cu senzor de temperatură pentru baterie, deci se montează fără tablou de distribuție separat.

Limite electrice de utilizare

• Puterea continuă este de 1300 W la 25 °C ambiant și de 1200 W la 40 °C.
• Valoarea de 1600 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 3000 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 16 A. Curentul preluat din rețea prin aparat nu poate depăși această valoare.
• Tensiunea bateriei trebuie să rămână în domeniul 9,5 … 17 V c.c.
• Încărcătorul acceptă la intrare 187 … 265 V c.a., 45 … 65 Hz.
• Ieșirea de 16 A pentru consumatori mari, cum sunt boilerul sau aerul condiționat, este alimentată numai când există sursă externă. La funcționarea pe baterie rămâne fără tensiune.
• Aparatul nu are intrare pentru panouri fotovoltaice. Panourile se leagă la baterie printr-un regulator de încărcare MPPT separat.
• Ieșirea pentru bateria de pornire este limitată la 4 A. Servește la întreținerea încărcării, nu la încărcarea unei a doua baterii de consum.
• Funcționarea este admisă la -20 … +50 °C, cu răcire cu ventilator.
• Gradul de protecție este IP21. Aparatul se montează numai în interior, în spațiu uscat și fără praf.

Conexiuni

• Aparatul se livrează cu cabluri de baterie roșu și negru, de 1,5 m și 35 mm². Pentru 1,5 … 5 m, secțiunea recomandată este de 70 mm², iar pentru 5 … 10 m, de 140 mm².
• Capacitatea recomandată a bateriei este de 200 … 700 Ah. Curentul de încărcare se reglează la 0,1 … 0,2 din capacitatea bateriei.
• Inversarea polarității deteriorează aparatul, inclusiv siguranța internă de c.c.
• Senzorul de temperatură se montează pe borna negativă a bateriei. Tensiunea de încărcare se corectează astfel după temperatură.
• Intrarea și ieșirile de 230 V se leagă prin conectori G-ST18i, cu cablu flexibil cu trei conductoare de 2,5 mm².
• Distribuția integrată are un întrerupător diferențial de 30 mA / 16 A. Cele patru ieșiri sunt protejate cu două siguranțe automate de 10 A și două de 16 A.
• Releul de împământare leagă neutrul ieșirii la carcasă când lipsește sursa externă. Astfel funcționează corect protecția diferențială de pe ieșire.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat, panoului de comandă și dispozitivului GX.
• Releul programabil poate fi setat ca alarmă generală, alarmă de tensiune scăzută a bateriei sau semnal de pornire a generatorului.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• Se prinde pe perete, pe suportul livrat, cu șuruburile incluse. Montajul vertical asigură răcirea cea mai bună.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire. Interiorul trebuie să rămână accesibil după montaj.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.
• Carcasa este din aluminiu, în culoarea albastru RAL 5012.
• Comutatoarele DIP setează tipul panoului de comandă, tensiunile de încărcare, frecvența de 50 sau 60 Hz și modul de căutare.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește acolo unde bateria de 12 V lucrează cu o sursă de curent alternativ limitată. Se potrivește unde nu există loc pentru un tablou separat.

• Autorulote și ambarcațiuni alimentate de la priza de cheu sau de camping. PowerControl limitează curentul cerut de la priză. PowerAssist completează din baterie vârfurile de consum.
• Sisteme cu generator mic, unde invertorul acoperă vârfurile scurte de putere.
• Alimentare neîntreruptibilă pentru calculatoare și echipamente de comunicații, la căderea sursei externe.
• Sisteme autonome cu baterie de 12 V, încărcate din panouri printr-un regulator MPPT.

Variante înrudite din serie

• MultiPlus 12/1600/70-16, PMP122160000: aceeași baterie de 12 V, 1600 VA și încărcare cu până la 70 A, fără distribuție de c.a. integrată.
• EasySolar 24/1600, CEP241621010: baterie de 24 V, 1600 VA, cu regulator MPPT integrat pentru panouri fotovoltaice.

Accesorii recomandate de producător

• Panou Digital Multi Control 200/200A, legat cu cablu UTP, pentru pornire, oprire și setarea curentului maxim de intrare.
• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizare locală și prin portalul VRM.
