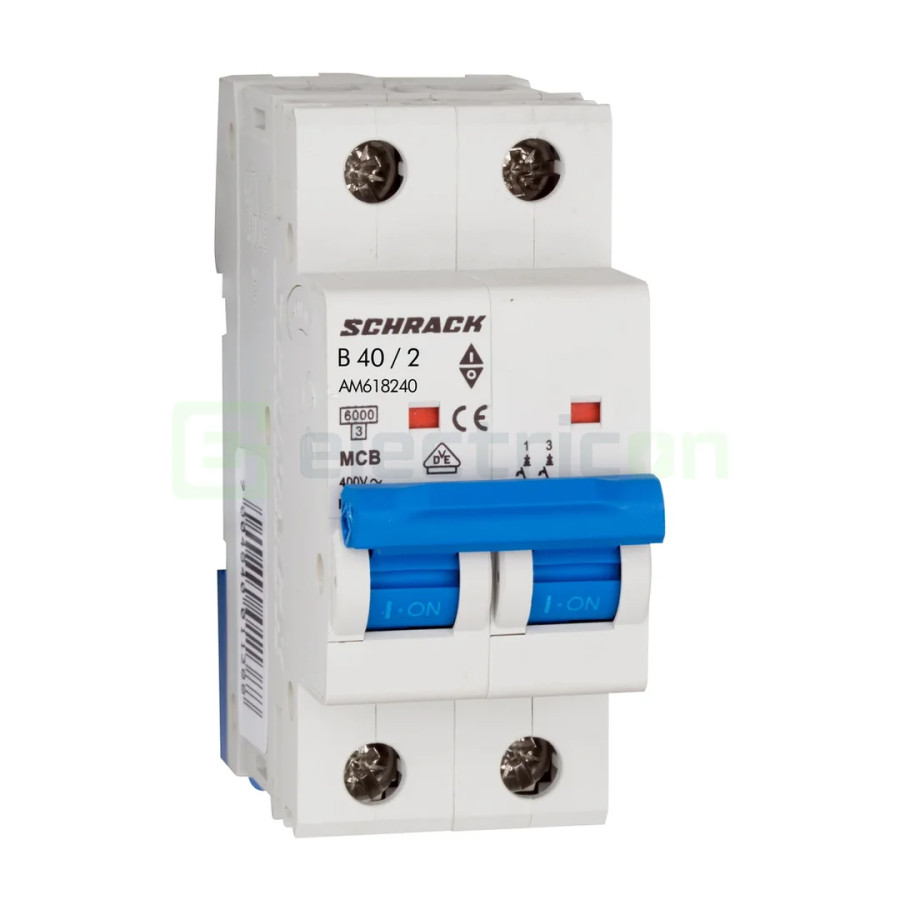

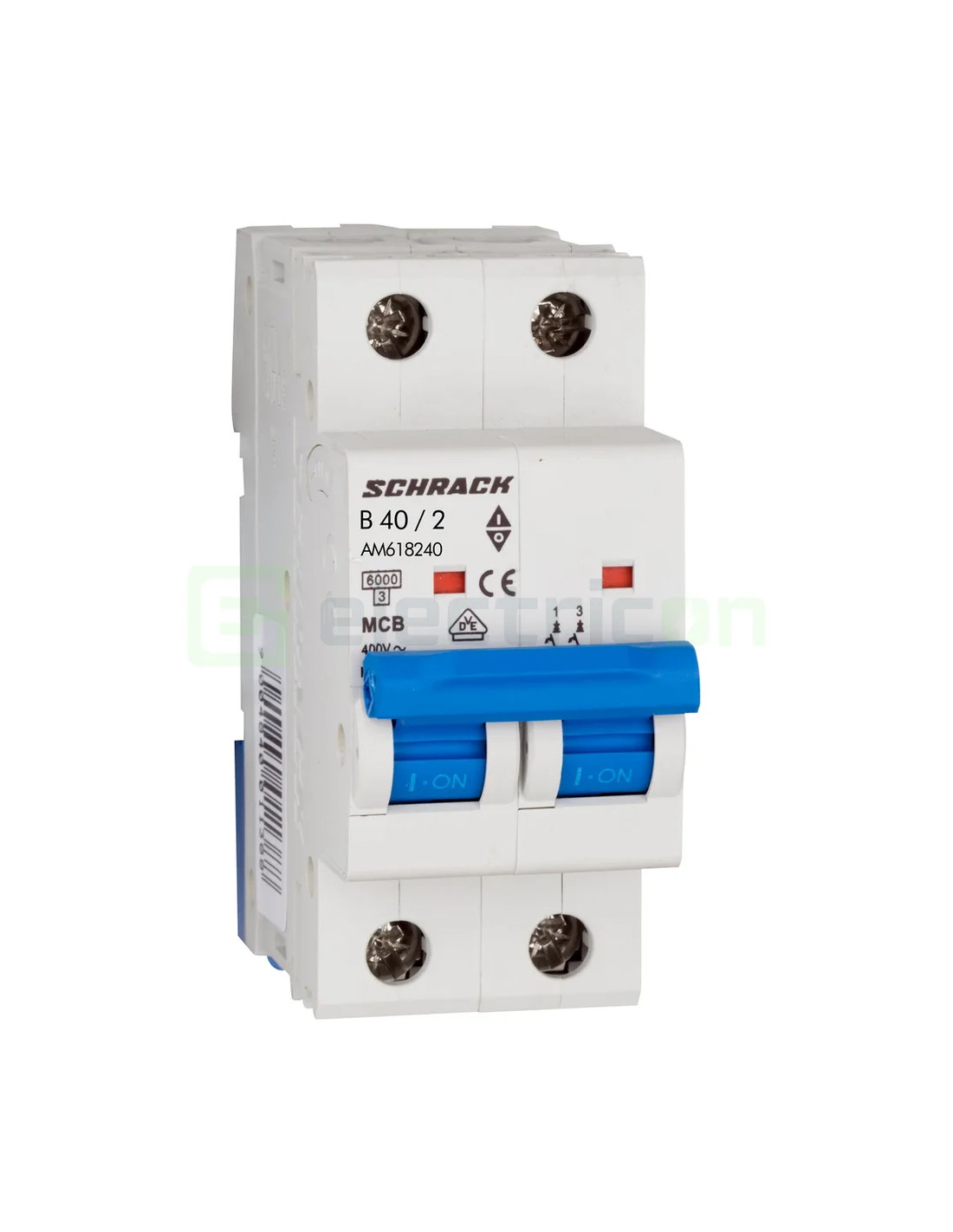

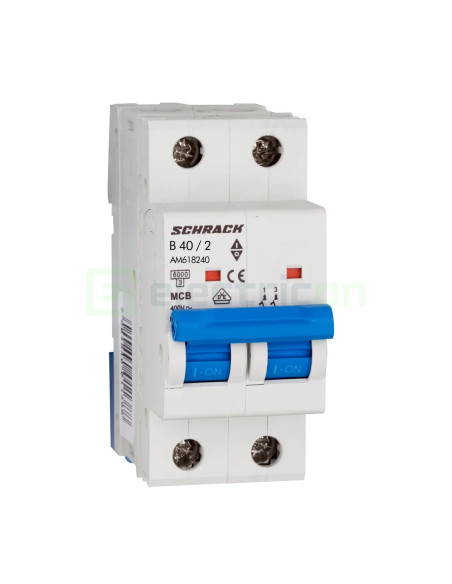

MCB - Siguranță automată - disjunctor - curba B 40A 6kA 2P 2M Amparo Schrack AM618240

44,55 lei / buc

Capacitate de rupere

6 kA 10 kA

Curbă declanșare

B C

Curent nominal

2 A 4 A 6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Gama

AM6 AM10 BMS0

Numar de poli

1P 1P+N (1M) 1P+N (2M) 2P 3P 3P+N (4M)

*Include TVA

In stoc

Termen estimat de livrare: 1 - 2 zile lucratoare

MCB - Siguranță automată - disjunctor - curba B 40A 6kA 2P 2M Amparo Schrack AM618240

Schrack AM618240 este o siguranță automată MCB modulară 2P din seria AMPARO, pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Configurație 2P
Capacitate de rupere 6 kA

Cantitate	Pret / buc	Economisesti
1 buc	44,55 lei	-
12 buc+	44,10 lei	5,35 lei
60 buc+	43,21 lei	80,19 lei
108 buc+	42,32 lei	240,57 lei

Cod Produs: AM618240

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 40 A
Numar de poli: 2P
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: AM6
Tip: MCB
Curbă declanșare: B
Tensiune nominală: 230/400 V AC
Frecvență: 50/60 Hz
Număr module: 2M
Capacitate de rupere: 6 kA
Tensiune nominală de ținere la impuls (Uimp): 4 kV
Secțiune conductor la borne: 1–25 mm²
Familia: Schrack AMPARO
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
Busbar compatibil: Furcă

Cod AM618240

cod EAN13 9004840011425

Descriere

Siguranță automată Schrack AM618240 – curba B, 40 A, 6 kA, 2P, 2M

Schrack AM618240 face parte din seria Schrack AMPARO AM6 și este o siguranță automată MCB destinată protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul are configurație 2P și o capacitate nominală de rupere de 6 kA.

Modelul Schrack AM618240 are un curent nominal de 40 A, curbă B și ocupă două module în tabloul electric. Bornele permit conectarea conductorilor cu secțiuni de 1–25 mm², iar montajul se realizează pe șină DIN.

Funcțiile disjunctorului Schrack AM618240 explicate simplu

MCB: este un disjunctor miniatural destinat protecției circuitului împotriva supracurenților.
Protecție la suprasarcină: declanșarea termică intervine atunci când curentul depășește valoarea admisă pentru o perioadă suficientă.
Protecție la scurtcircuit: mecanismul electromagnetic produce întreruperea rapidă a circuitului la curenți de defect ridicați.
Curba B: este utilizată pentru circuite fără curenți mari de pornire.
Curent nominal 40 A: reprezintă valoarea de referință pentru funcționarea modelului AM618240 și trebuie corelată cu dimensionarea circuitului.
Capacitate de rupere 6 kA: indică valoarea nominală a curentului de scurtcircuit pe care disjunctorul îl poate întrerupe conform IEC/EN 60898-1.
2P: aparatul are doi poli protejați, cu acționare și declanșare comună.
2M: disjunctorul ocupă două module standard.
Borne 1–25 mm²: permit conectarea conductorilor în intervalul specificat de producător.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.

Ce caracterizează MCB-urile Schrack din această selecție?

MCB-urile Schrack din această selecție includ aparate modulare din familii precum AMPARO, cu variante diferențiate prin capacitatea de rupere, caracteristica de declanșare, curentul nominal și numărul de poli. În gama AMPARO AM6, capacitatea nominală de rupere este de 6 kA. Pentru alegerea corectă trebuie verificată seria exactă, deoarece accesoriile și barele compatibile diferă între familii.

Ce trebuie verificat când aleg un MCB Schrack?

Verifică seria produsului, curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Capacitatea de rupere trebuie corelată cu nivelul de scurtcircuit prezumat în punctul de instalare, iar caracteristica B sau C se alege în funcție de condițiile circuitului și de curenții de pornire ai sarcinii.

Cum verific compatibilitatea unui MCB Schrack cu barele și accesoriile?

Compatibilitatea se stabilește după seria și codul exact al MCB-ului. Bara de distribuție trebuie să fie compatibilă cu tipul bornelor, numărul de poli și pasul modular al aparatului, iar contactele auxiliare sau celelalte accesorii trebuie să fie prevăzute pentru familia respectivă. Valorile electrice similare nu garantează compatibilitatea mecanică între două serii.

Ce înseamnă curba B la această siguranță automată și cum diferă de curba C?

Această siguranță automată are curba B. Față de curba C, declanșarea magnetică intervine la multipli mai reduși ai curentului nominal, de aceea curba B este folosită în circuite în care nu sunt caracteristici curenți mari de pornire. Alegerea curbei trebuie corelată cu sarcina și cu proiectarea circuitului.

Ce înseamnă gama Schrack AMPARO pentru această siguranță automată?

Această siguranță automată face parte din seria Schrack AMPARO, gama AM6. În această gamă, capacitatea nominală de rupere este de 6 kA, iar variantele diferă prin curba de declanșare, curentul nominal și configurația de poli. Pentru alegere trebuie verificate caracteristicile exacte ale produsului.

Care sunt caracteristicile principale ale acestei siguranțe automate?

Această siguranță automată are curent nominal de 40 A, curbă B, capacitate de rupere de 6 kA, configurație 2P și 2 module.
