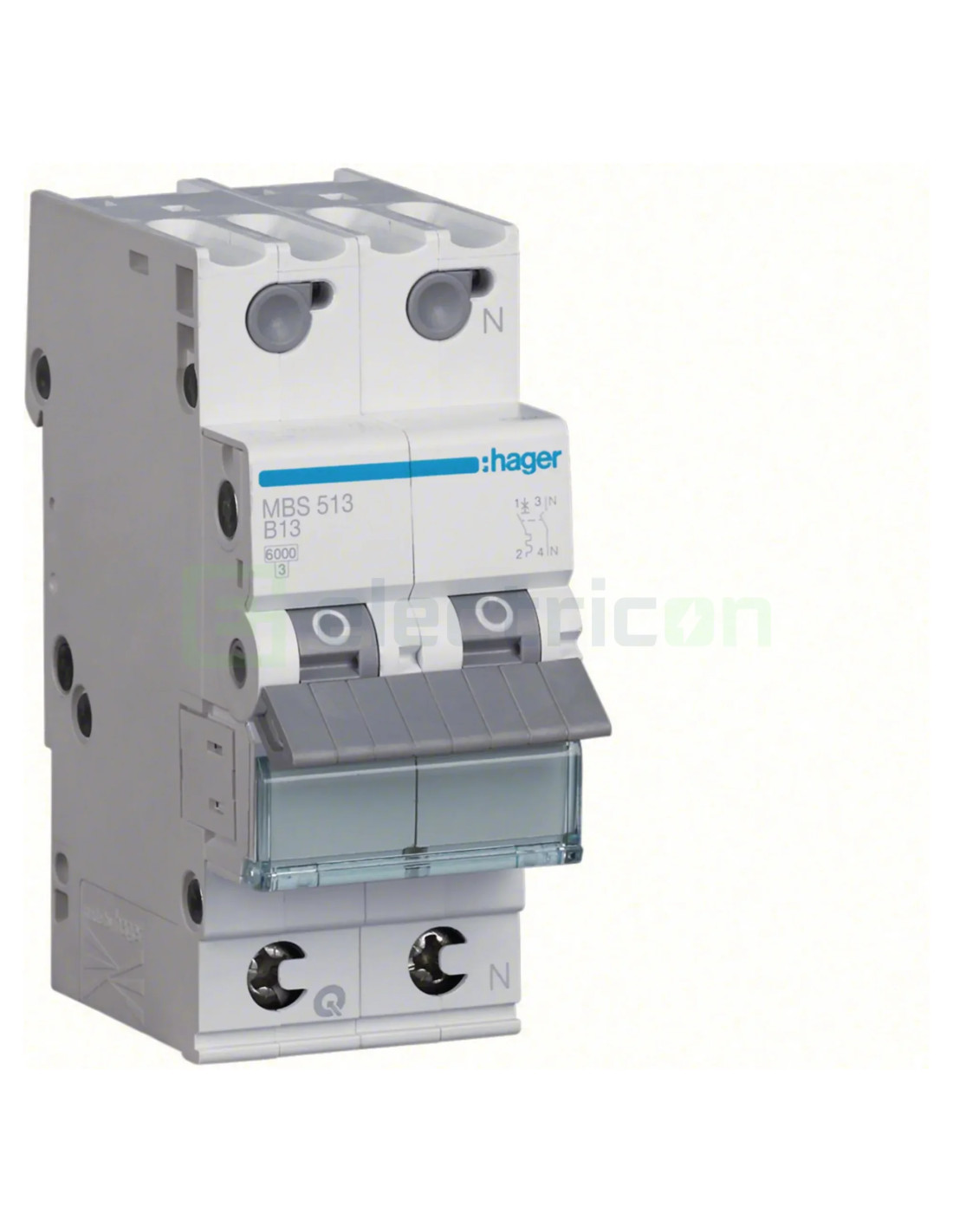

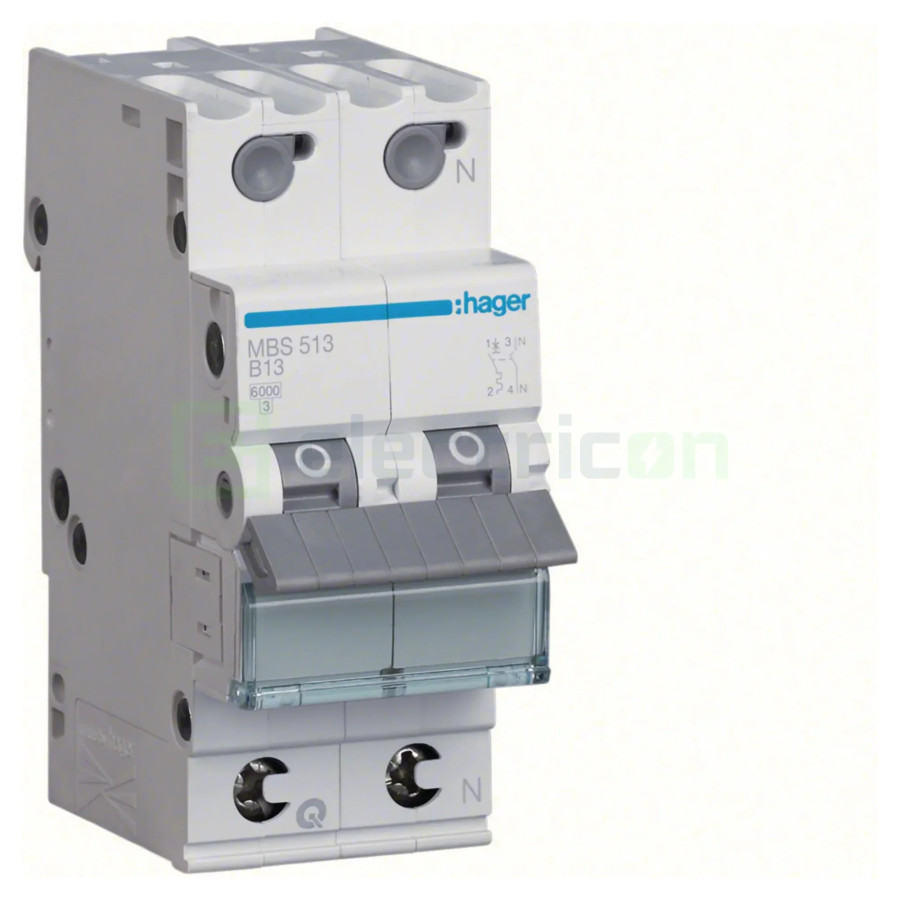

MCB - Siguranță automată - disjunctor - curba B 13A 6kA 1P+N 2M QuickConnect Hager MBS513

73,91 lei / buc

Capacitate de rupere

4,5 kA 6 kA 10 kA

Curbă declanșare

B C

Curent nominal

6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Gama

MB MBN MBS QC MC MCN MHN MKN ML MLN MLS QC NBN NCN

Numar de poli

1P 1P+N 1P+N (1M) 1P+N (2M) 2P 3P 3P+N (4M) 4P

QuickConnect

Da Nu

*Include TVA

In stoc

Expediere incepând cu urmatoarea zi lucratoare

MCB - Siguranță automată - disjunctor - curba B 13A 6kA 1P+N 2M QuickConnect Hager MBS513

Hager MBS513 QuickConnect este o siguranță automată MCB modulară 1P+N pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Configurație 1P+N
Sistem QuickConnect

Cantitate	Pret / buc	Economisesti
1 buc	73,91 lei	-
12 buc+	73,17 lei	8,87 lei
60 buc+	72,43 lei	88,69 lei
108 buc+	71,69 lei	239,47 lei

Cod Produs: MBS513

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 13 A
Numar de poli: 1P+N (2M)
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: MBS QC
Tip: MCB
Curbă declanșare: B
Tensiune nominală: 230 V
Frecvență: 50/60 Hz
Număr module: 2M
Capacitate de rupere: 6 kA
Tensiune nominală de ținere la impuls (Uimp): 4 kV
Secțiune conductor la borne: 1–25 mm² flexibil
1–35 mm² rigid
Familia: Hager M
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
QuickConnect: Da
Busbar compatibil: Furcă
Pin
QuickConnect

Cod MBS513

cod EAN13 3250614319020

Descriere

Siguranță automată Hager MBS513 QuickConnect – curba B, 13 A, 6 kA, 1P+N, 2M

Hager MBS513 face parte din familia Hager M și din gama Hager MBS QuickConnect. Aparatul protejează circuitul împotriva suprasarcinilor și scurtcircuitelor și utilizează configurația 1P+N.

Modelul Hager MBS513 are un curent nominal de 13 A, curbă B, capacitate nominală de rupere de 6 kA și ocupă două module în tabloul electric. Sistemul QuickConnect este utilizat pentru racordarea rapidă a conductorului, iar QuickBusbar permite conectarea la bara de distribuție compatibilă.

Funcțiile disjunctorului Hager MBS513 explicate simplu

MCB: este un disjunctor miniatural pentru protecția circuitului împotriva supracurenților.
Protecție la suprasarcină: declanșarea termică intervine la o depășire prelungită a curentului admis.
Protecție la scurtcircuit: mecanismul electromagnetic produce declanșarea rapidă la apariția unui curent de defect ridicat.
Curba B: este destinată circuitelor fără curenți mari de pornire.
Curent nominal 13 A: reprezintă valoarea de referință pentru funcționarea modelului MBS513.
Capacitate de rupere 6 kA: indică nivelul nominal al curentului de scurtcircuit pe care aparatul îl poate întrerupe.
1P+N: aparatul include un pol de fază protejat și un pol de neutru comutat.
2M: aparatul ocupă două module.
QuickConnect: sistem de conectare rapidă fără strângere convențională cu șurub.
- În partea superioară, borna QuickConnect permite conectarea rapidă a conductorului compatibil.
- În partea inferioară, QuickBusbar permite conectarea la bara de distribuție compatibilă.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina este un curent prea mare menținut în timp, care poate încălzi conductoarele. Scurtcircuitul este un defect care produce brusc un curent foarte mare și necesită o declanșare rapidă.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere indică nivelul nominal maxim al curentului de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. Nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli arată câți conductori sunt comutați de aparat. Configurații precum 1P, 2P, 3P, 1P+N sau 3P+N se aleg în funcție de tipul circuitului și de modul în care trebuie întrerupte fazele și neutrul.

Ce caracterizează MCB-urile Hager din această selecție?

MCB-urile Hager din această selecție sunt aparate modulare pentru protecția circuitelor la suprasarcină și scurtcircuit. Gamele diferă prin curbă, curent nominal, capacitate de rupere, număr de poli, număr de module și tipul conexiunilor.

Ce trebuie verificat când aleg un MCB Hager?

Verifică curentul nominal, curba de declanșare, capacitatea de rupere, numărul de poli și spațiul modular. La gamele QuickConnect trebuie verificat și tipul conexiunii și al barei de distribuție compatibile.

Cum verific compatibilitatea unui MCB Hager cu barele și accesoriile?

Compatibilitatea se verifică după gama și codul exact al aparatului. Nu toate gamele Hager folosesc același tip de bornă sau aceeași bară de distribuție, chiar dacă au valori electrice similare.

Ce înseamnă curba B la această siguranță automată și cum diferă de curba C?

Această siguranță automată are curba B. Față de curba C, declanșarea magnetică intervine la multipli mai reduși ai curentului nominal, de aceea curba B este folosită în circuite în care nu sunt caracteristici curenți mari de pornire. Alegerea curbei trebuie corelată cu sarcina și cu proiectarea circuitului.

Care este diferența dintre borna superioară cu conectare rapidă și QuickConnect Busbar la această siguranță automată Hager?

La această siguranță automată Hager, borna superioară – conectare rapidă este destinată conectării conductorului de ieșire fără strângere convențională cu șurub. În partea inferioară, QuickConnect Busbar permite conectarea rapidă a unei bare de distribuție compatibile pentru alimentarea aparatului. Diferența este că borna superioară este utilizată pentru conectarea conductorului de ieșire, iar QuickConnect Busbar este utilizat pentru distribuția alimentării prin bara compatibilă.

Care sunt caracteristicile principale ale acestei siguranțe automate?

Această siguranță automată are curent nominal de 13 A, curbă B, capacitate de rupere de 6 kA, configurație 1P+N și 2 module. La configurația 1P+N, faza este protejată la supracurent, iar neutrul este comutat simultan.
