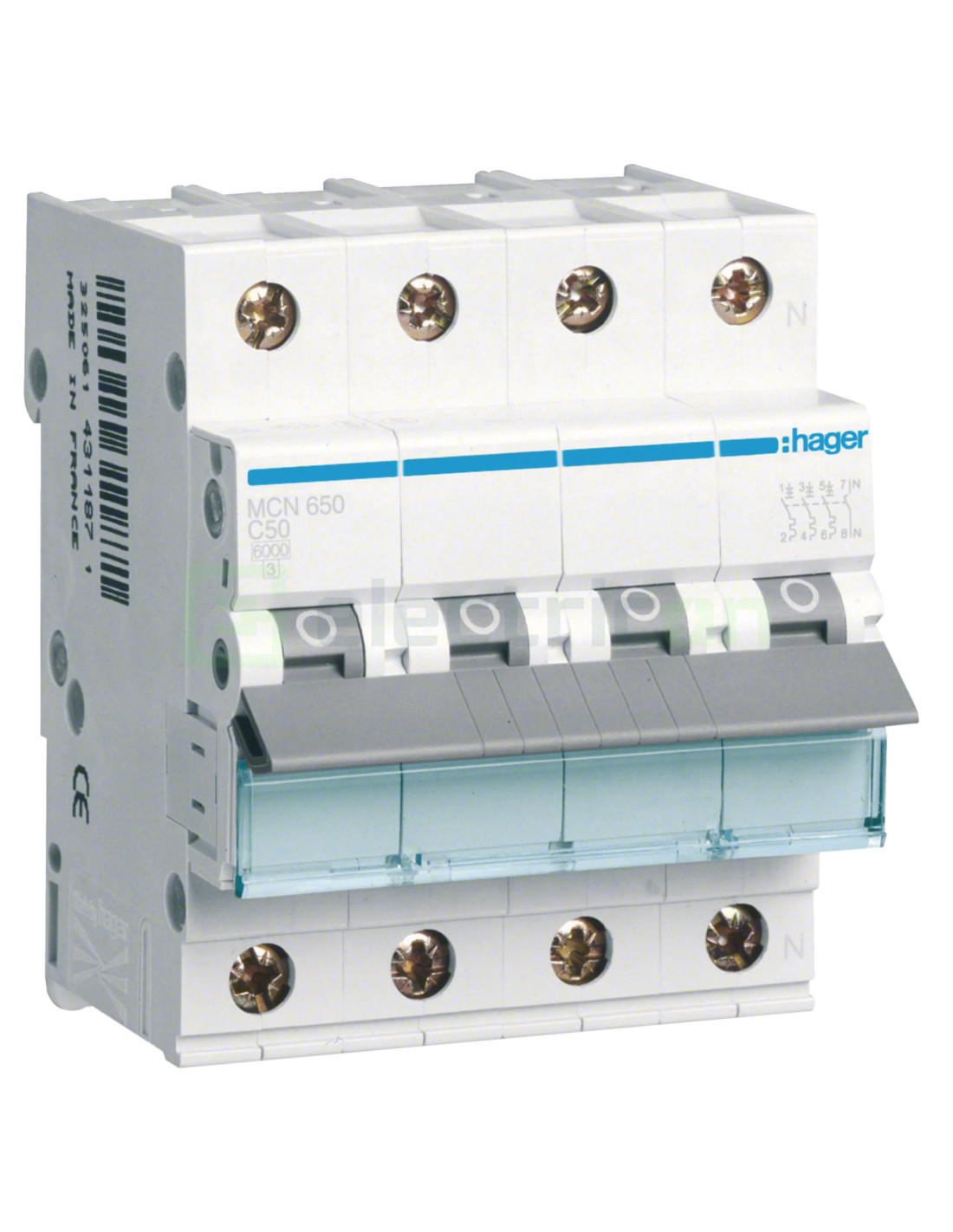

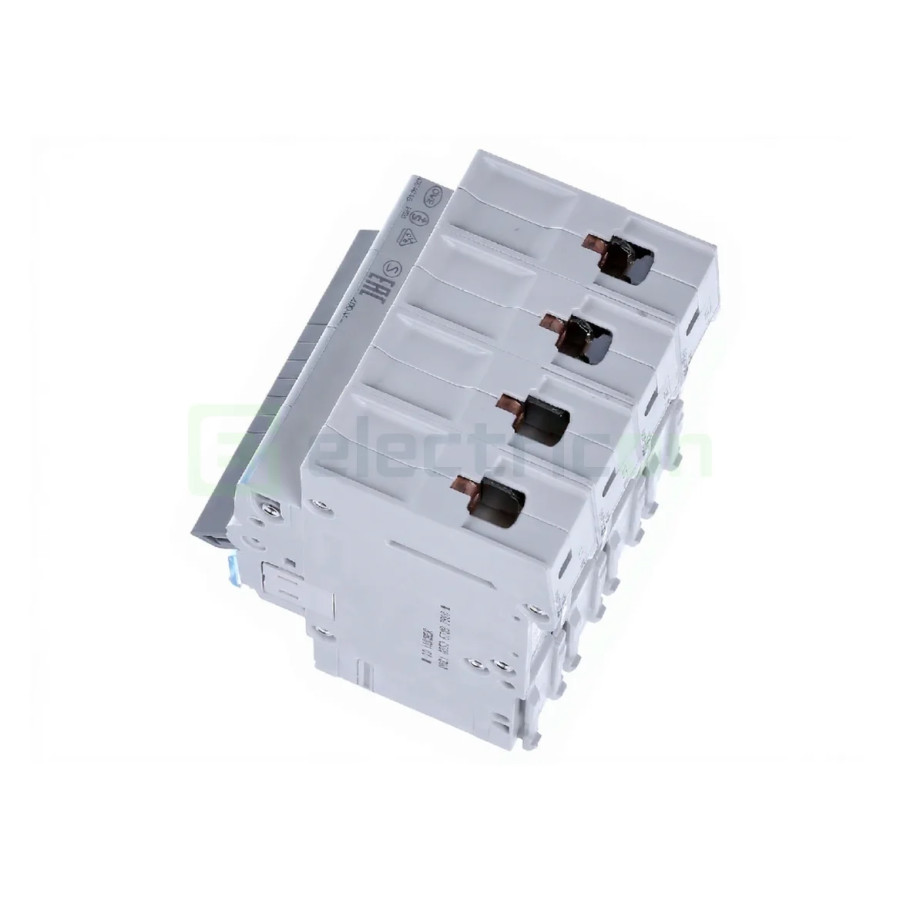

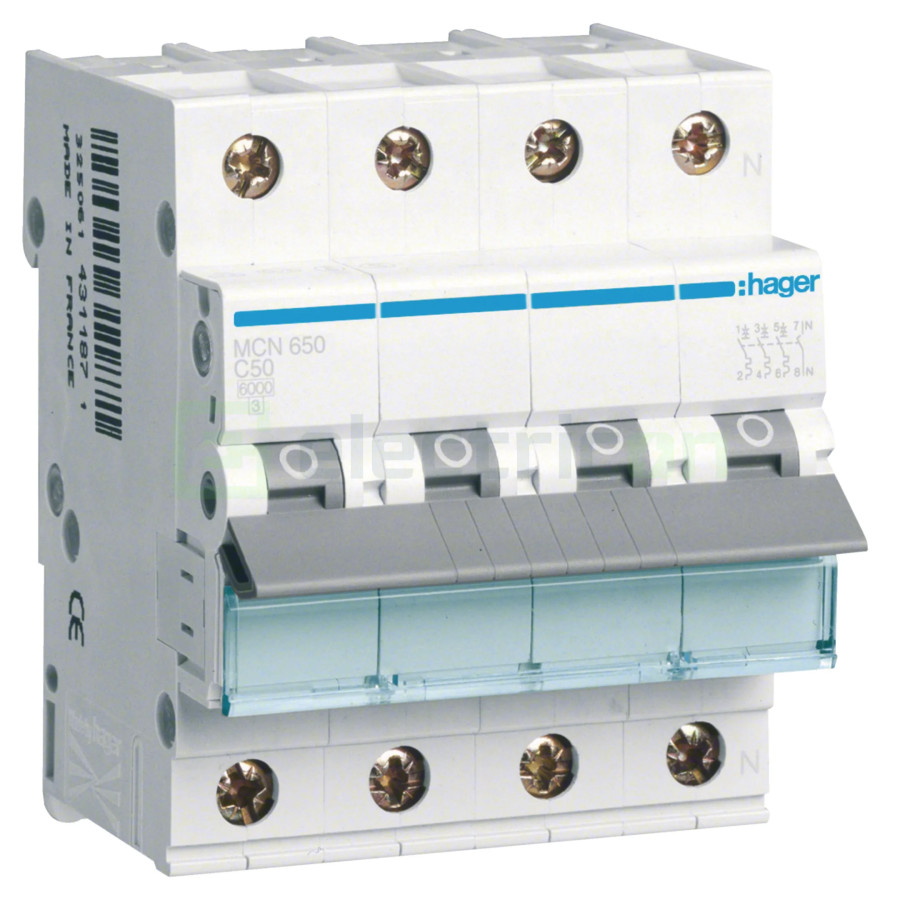

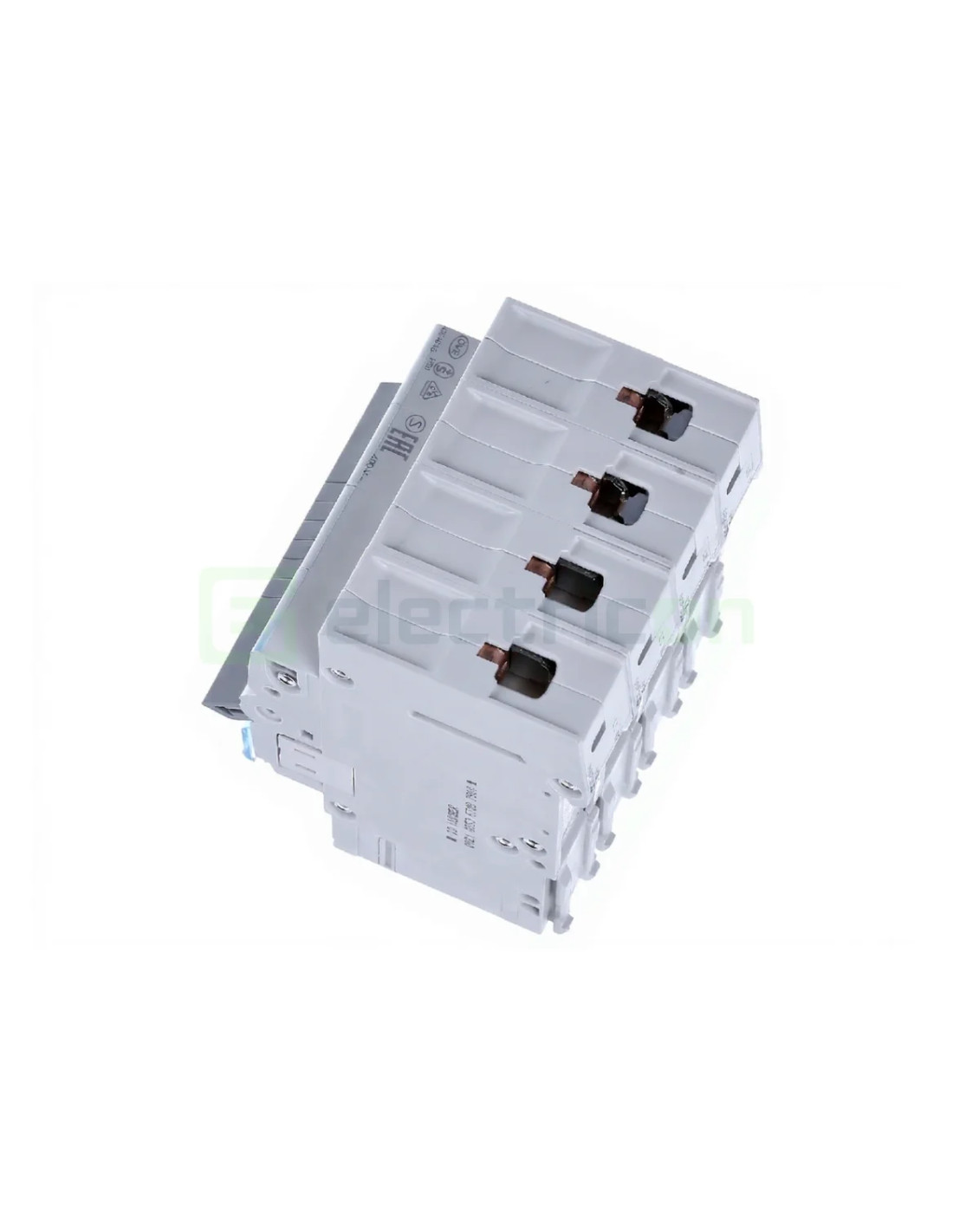

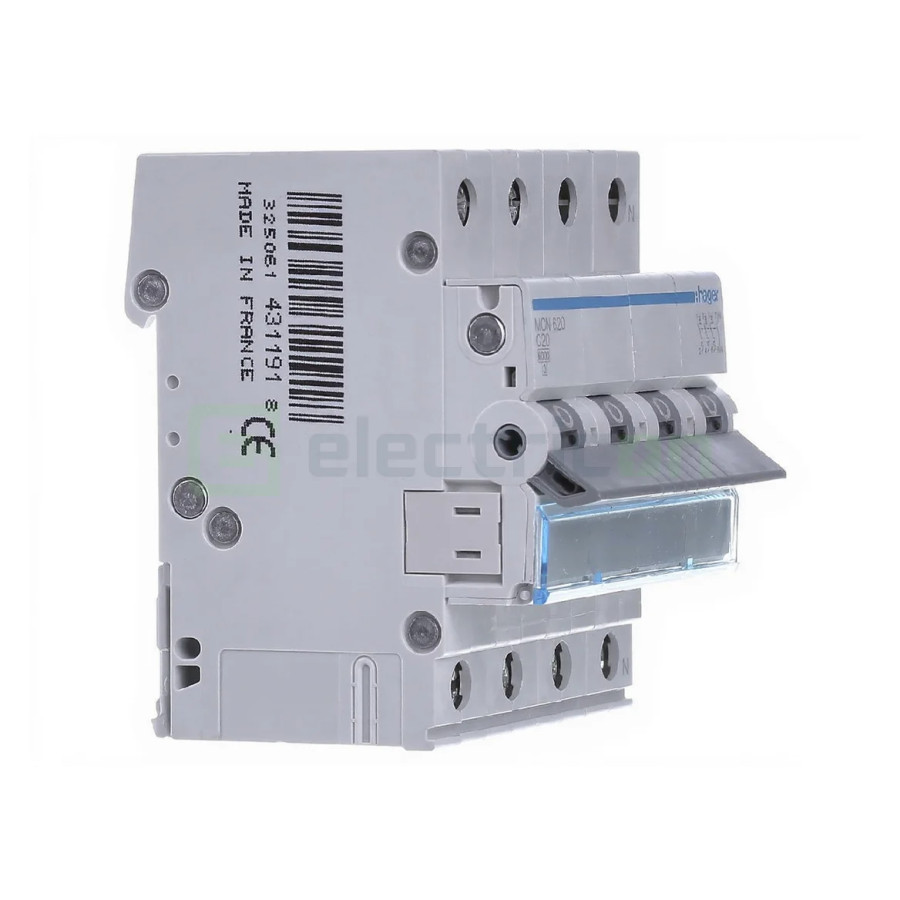

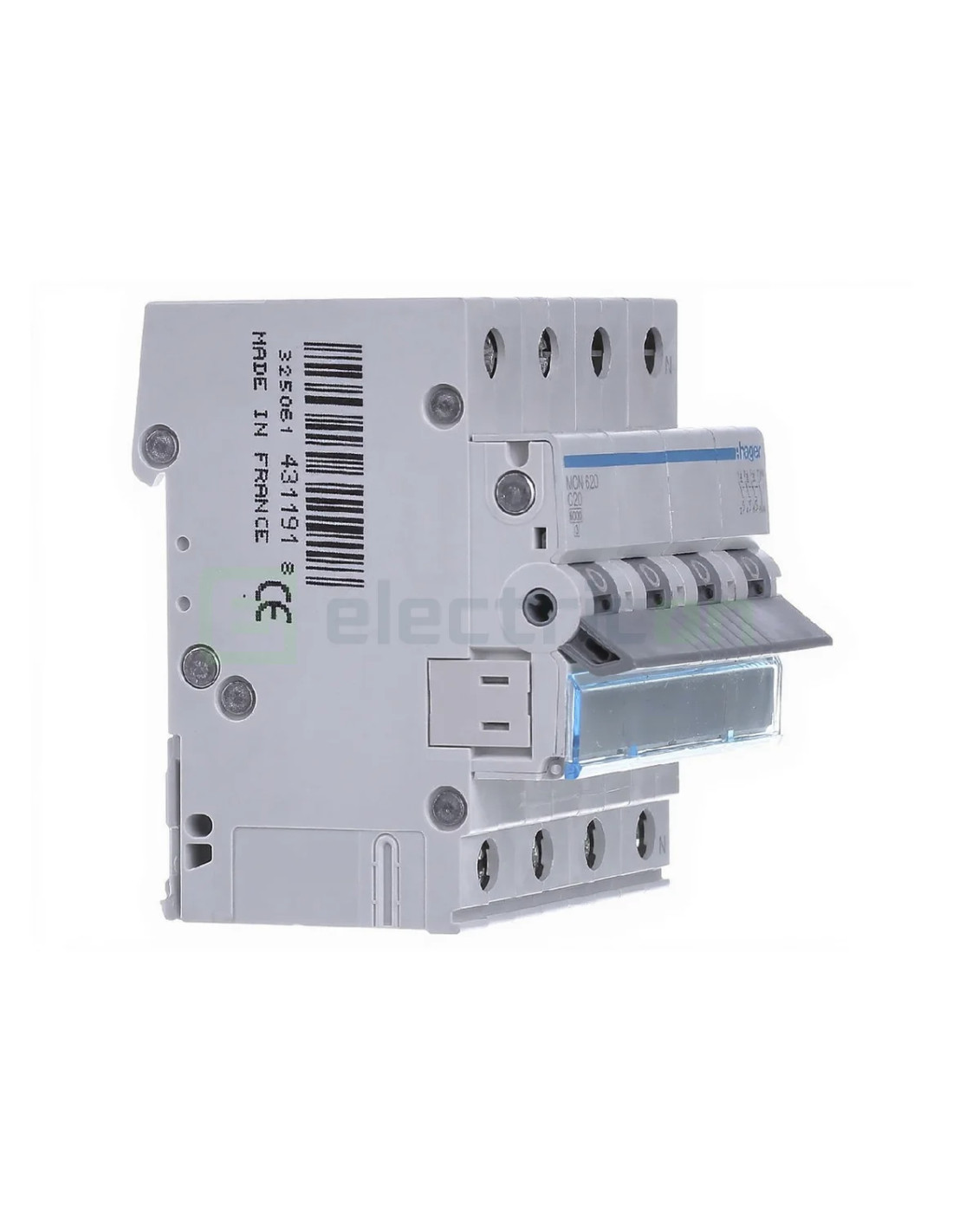

Întreruptor miniatural conform DIN EN 60898-1 (VDE 0641-11) cu declanșare termică cu întârziere pentru suprasarcină protectie si declansare electromagnetica pentru protectie la scurtcircuit. Potrivit pentru echipamente suplimentare. Posibilitate de etichetare direct pe dispozitiv și de îndepărtare individuală din rețeaua de șine de fază prin deblocarea prindere rapidă a șinei de top-hat.
Curentul nominal: 50 A
Tip polar: 3P+N
Caracteristici de declanșare: C
Număr de module: 4
Capacitate de rupere Icn AC conform IEC60898-1: 6 kA
Tensiune de izolație Ui: 500 V
Rezistență la supratensiune: 4000 V
Secțiunea transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor solid: 1 - 35 mm²
Secțiunea transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor flexibil: 1 - 25 mm²
Grad de contaminare conform IEC60664 / IEC60947-2: 2
Caracteristici tehnice
-
Curentul de scurtcircuit limită al capacității de rupere Icu la 400 V AC IEC60947-2 10 kA
-
Curent nominal la -15°C 61,40 A
-
Curent nominal la -10°C 60,20 A
-
Curent nominal la -5°C 59.10A
-
Curent nominal la 0°C 57,90 A
-
Curent nominal la 5°C 56,60 A
-
Curent nominal la 10°C 55,40 A
-
Curent nominal la 15°C 54.10A
-
Curent nominal la 20°C 52,80 A
-
Curent nominal la 25°C 51,40 A
-
Curent nominal la 30°C 50A
-
Curent nominal la 35°C 48,50 A
-
Curent nominal la 40°C 47 A
-
Curent nominal la 45°C 45,40 A
-
Curent nominal la 50°C 43,70 A
-
Curent nominal la 55°C 42 A
-
Curent nominal la 60°C 40,20 A
-
Curent nominal la 65°C 38.30 A
-
Curent nominal la 70°C 36.30 A
Arhitectură
-
-
Caracteristicile declanșatorului C
Principalele caracteristici electrice
-
Capacitate de rupere Icn AC conform IEC60898-1 6 kA
-
Terminalul superior al cuplului nominal 2,80-2,80 Nm
-
Terminalul inferior al cuplului nominal 2,80-2,80 Nm
tensiune
-
Tensiunea nominală de lucru Ue 230-400V
-
Tip tensiune de alimentare AC
-
Tensiunea de izolare Ui 500V
-
Rezistența la supratensiune 4000 î.Hr
Conexiune
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor solid 1-35 mm²
-
Secțiune transversală de conectare a intrării și ieșirii cu șuruburi, cu conductor flexibil 1-25 mm²
-
Secțiune transversală de conectare a intrării cu șuruburi, cu conductor flexibil 1-25 mm²
-
Secțiune transversală de conectare a intrării cu șuruburi, cu conductor solid 1-35 mm²
Montaj, montaj
-
Cuplul nominal 2,80-2,80 Nm
-
Tip terminal inferior pentru dispozitive modulare biconectare
-
Tip terminal superior pentru dispozitive modulare Conexiune cu șuruburi
-
Opțiune de montare la 360° da
Securitate
-
Clasa de protectie IP IP20
Condiții de utilizare
-
Gradul de contaminare conform IEC60664 / IEC60947-2 2
-
Clasa de limitare energetică I²t 3
-
Protecție împotriva umidității Pentru toate zonele climatice
-
Temperatura de Operare -25°C
Performanţă
-
Pierderea totală de putere sub curentul nominal 16,30 W
Conectivitate
-
Tip conexiune/fișă Conexiune cu șuruburi
-
Orientarea terminalului de conectare superior pentru dispozitive modulare Terminale aliniate
-
Alinierea terminalului inferior pentru dispozitive modulare Terminale aliniate
