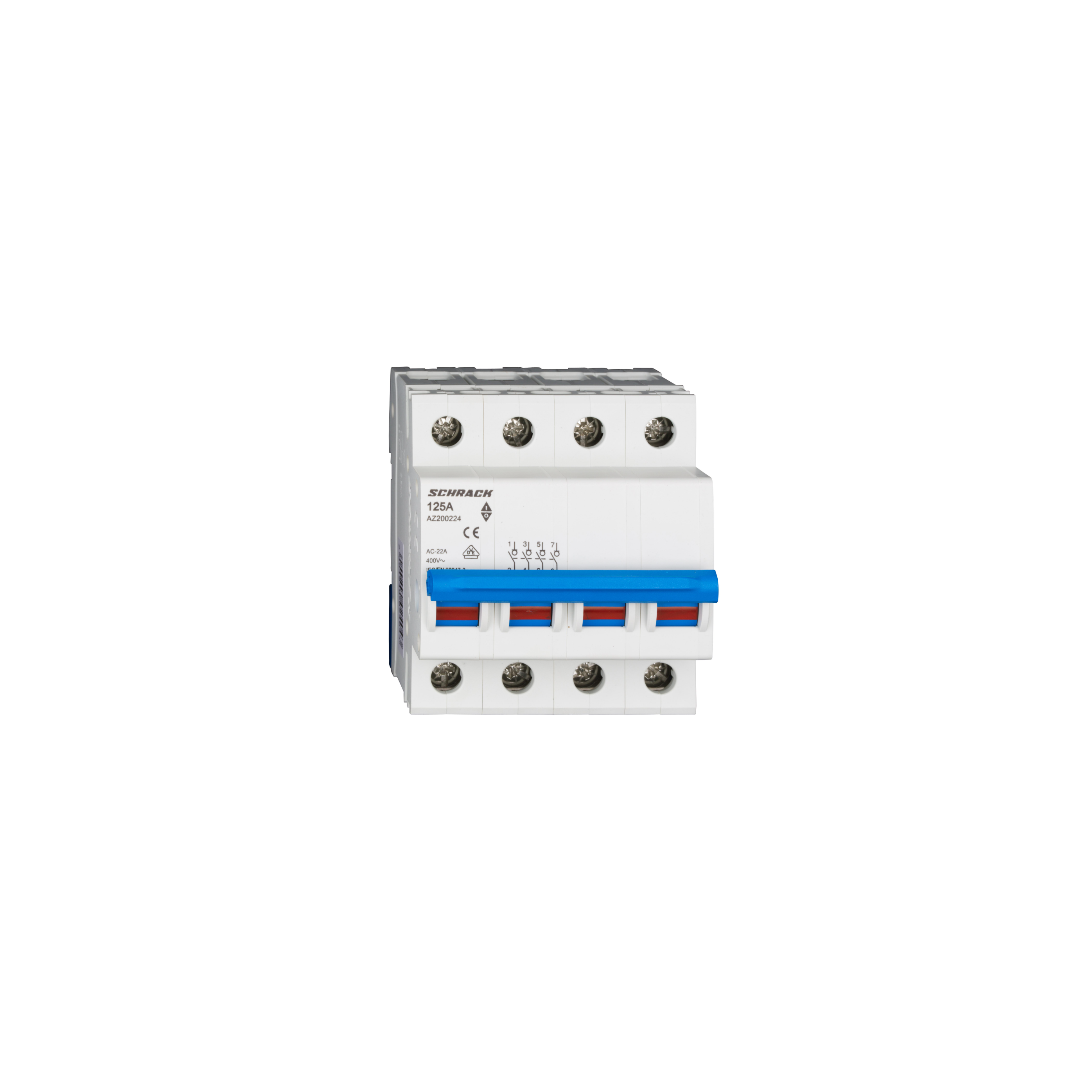

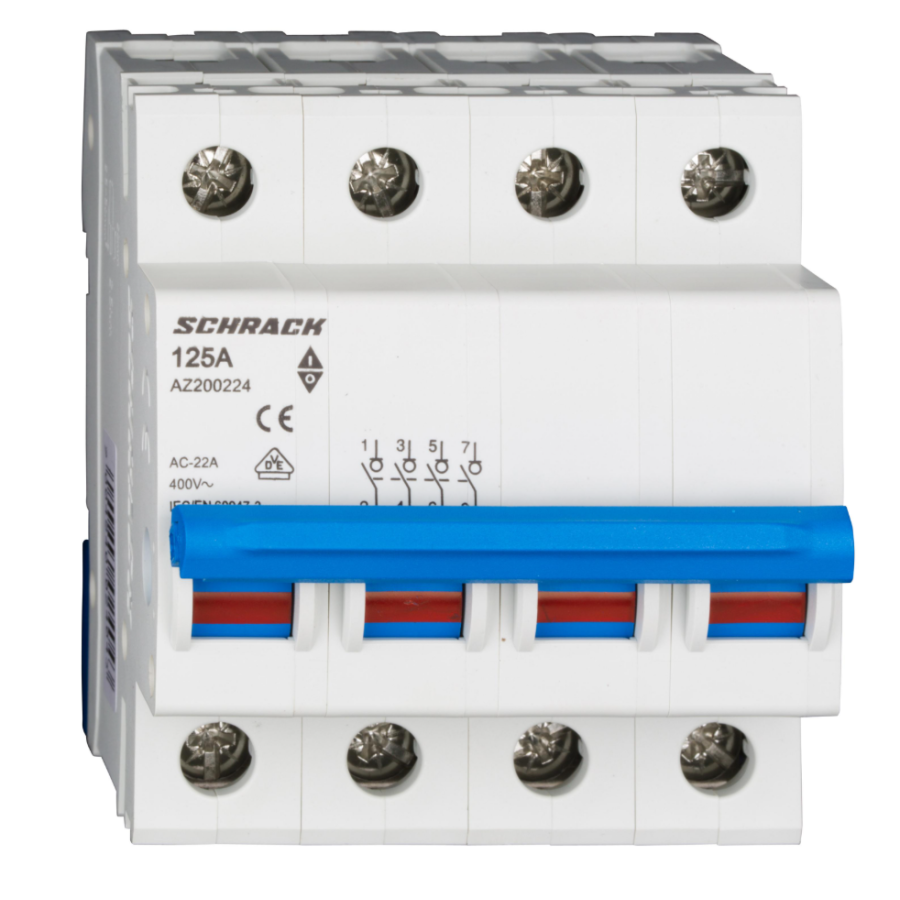

SCHRACK AMPARO AZ200224 – separator de sarcină 125 A, 4P
SCHRACK AMPARO AZ200224 este un separator de sarcină modular, destinat comutării manuale și separării circuitelor electrice. Modelul are curent nominal de 125 A și configurație cu patru poli, fiind potrivit pentru utilizarea ca întrerupător general în tablouri electrice corespunzător dimensionate.
Aparatul permite acționarea simultană a celor patru poli, facilitând separarea alimentării în circuite trifazate cu neutru, atunci când schema instalației impune această configurație.
Face parte din seria SCHRACK AMPARO, ocupă patru module de 18 mm și se montează pe șină DIN. Construcția permite conectarea conductoarelor cu secțiuni compatibile între 1 și 50 mm², conform documentației producătorului.
Funcții importante
- Comutare manuală ON/OFF
- Funcție de separare electrică
- Curent nominal 125 A
- Configurație cu 4 poli
- Acționare simultană a polilor
- Utilizare ca întrerupător general
- Borne pentru conductoare de 1–50 mm²
- Montaj DIN, 4 module
Funcțiile explicate simplu
- Separator de sarcină: permite conectarea și deconectarea manuală a alimentării în condițiile pentru care este dimensionat.
- Curent nominal 125 A: reprezintă curentul nominal de utilizare al aparatului, conform categoriei și condițiilor specificate de producător.
- Configurație 4P: permite acționarea simultană a patru poli. Într-un circuit trifazat cu neutru, poate asigura separarea celor trei faze și a neutrului.
- Funcție de separare: permite izolarea circuitului de sursa de alimentare, conform condițiilor de utilizare și instalare.
- Borne de 1–50 mm²: permit racordarea conductoarelor compatibile, cu respectarea tipului conductorului și a cerințelor de conectare.
- Montaj pe șină DIN: facilitează instalarea în tablouri electrice modulare.
- 4 module: ocupă aproximativ 72 mm pe șina DIN.
Aplicații
Se utilizează în tablouri principale și secundare de distribuție, pentru comutarea și separarea alimentării circuitelor electrice. Alegerea trebuie corelată cu curentul de utilizare, caracteristicile sarcinii și schema de distribuție.
Compatibilitate și montaj
Montajul se realizează pe șină DIN de 35 mm. Conductoarele, accesoriile și protecțiile la supracurent trebuie dimensionate conform caracteristicilor circuitului și instrucțiunilor producătorului.
Important: separatorul nu asigură protecție automată împotriva suprasarcinilor sau scurtcircuitelor. Aceste funcții trebuie asigurate prin dispozitive de protecție corespunzătoare.
