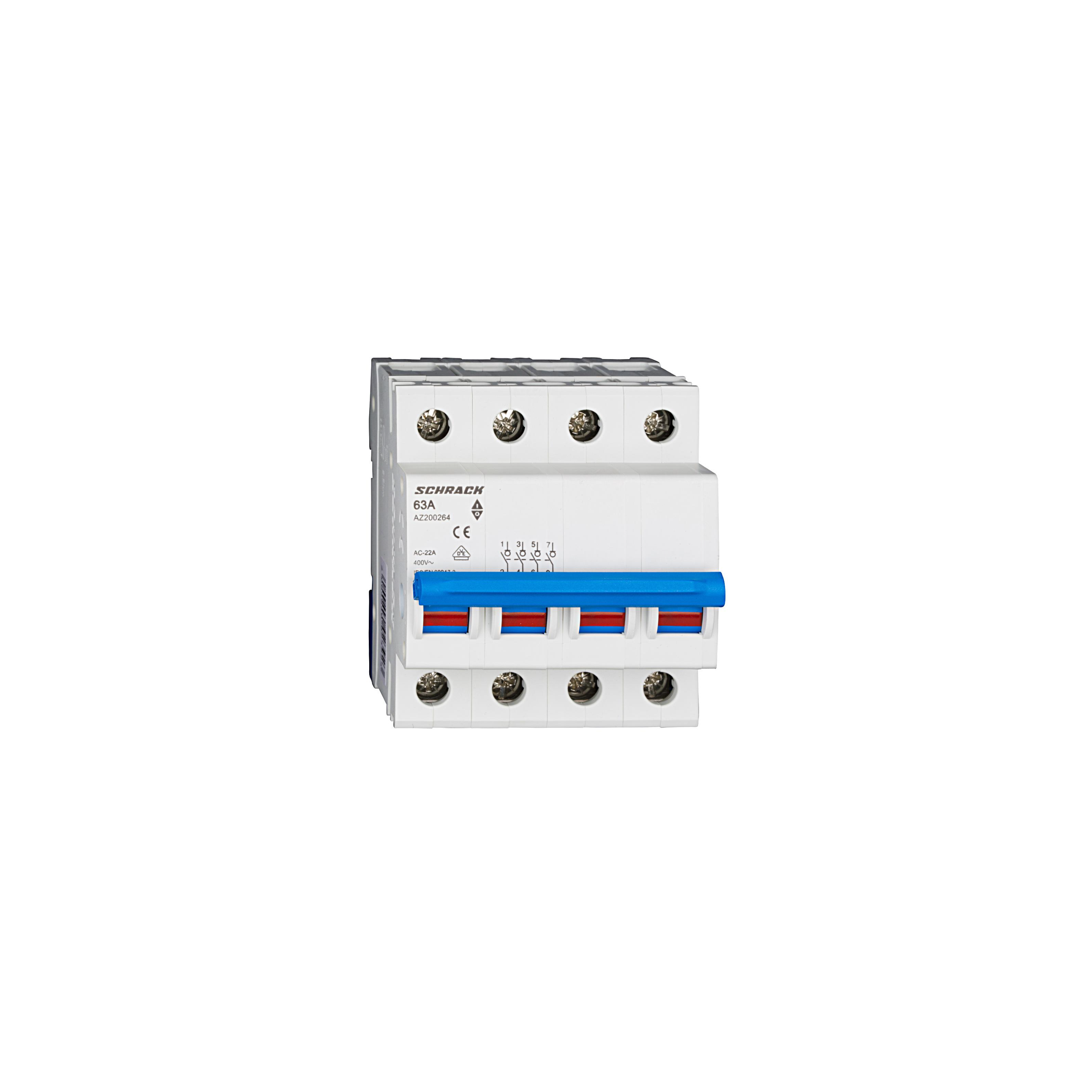

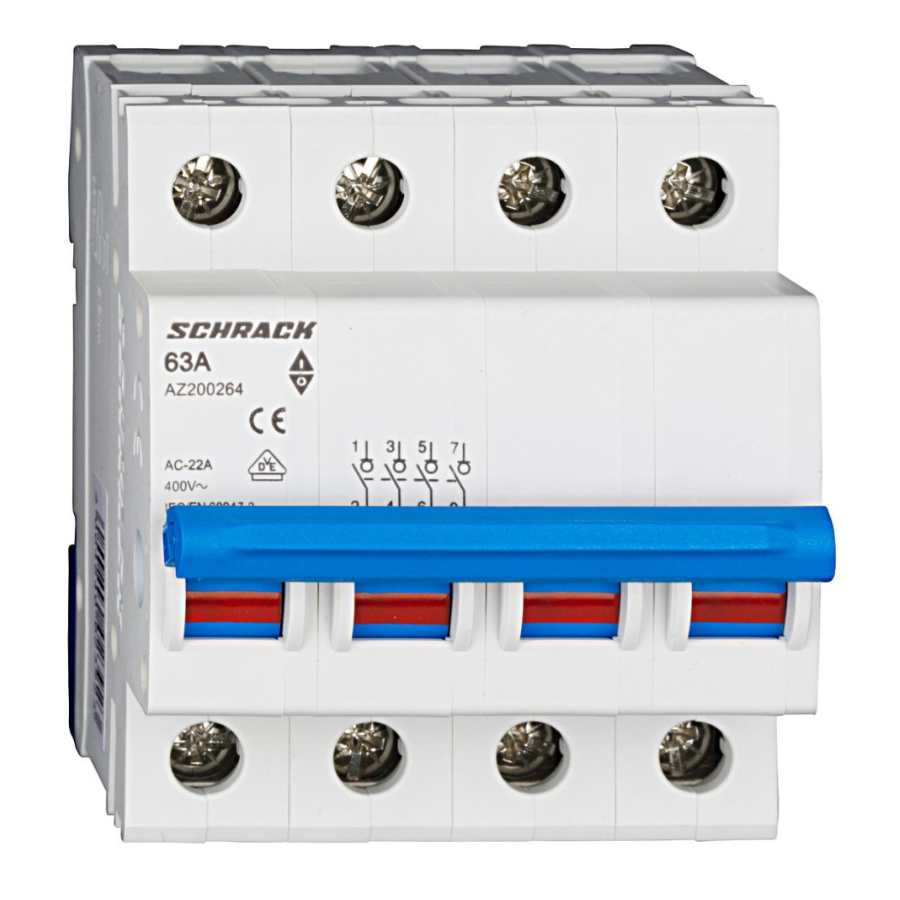

SCHRACK AMPARO AZ200264 – separator de sarcină 63 A, 4P
SCHRACK AMPARO AZ200264 este un separator de sarcină modular cu patru poli, destinat comutării și izolării circuitelor electrice. Are curent nominal de 63 A și poate fi utilizat ca întrerupător general într-un tablou electric, atunci când caracteristicile instalației corespund parametrilor aparatului.
Configurația cu patru poli permite comutarea simultană a patru conductoare active ale circuitului. Într-o instalație trifazată cu neutru, aceasta poate permite separarea celor trei faze și a conductorului neutru, în condițiile de proiectare și exploatare aplicabile.
Aparatul face parte din seria SCHRACK AMPARO, se montează pe șină DIN și ocupă patru module în tabloul electric. Bornele permit conectarea conductoarelor cu secțiuni între 1 și 50 mm², conform documentației producătorului.
Funcții importante
- Comutare manuală ON/OFF
- Separare a circuitelor electrice
- Utilizare ca întrerupător general
- Curent nominal 63 A
- Configurație cu 4 poli
- Comutare simultană a polilor
- Borne pentru conductoare de 1–50 mm²
- Montaj DIN, 4 module
Funcțiile explicate simplu
- Separator de sarcină: permite conectarea și deconectarea manuală a circuitului în condițiile de utilizare admise pentru aparat.
- Întrerupător general: poate fi utilizat pentru separarea alimentării unui tablou electric sau a unei secțiuni de distribuție.
- Curent nominal 63 A: reprezintă curentul nominal de utilizare, în condițiile prevăzute de producător.
- Configurație 4P: permite comutarea simultană a patru poli, spre deosebire de aparatele care întrerup doar un conductor sau trei conductoare.
- Borne 1–50 mm²: permit conectarea conductoarelor compatibile, cu respectarea tipului de conductor și a condițiilor de racordare.
- Montaj DIN: permite instalarea aparatului pe șina standard din tablourile electrice.
- 4 module: aparatul ocupă aproximativ 72 mm din spațiul modular al tabloului.
Aplicații
Separatorul este destinat tablourilor de distribuție și comandă, în special aplicațiilor în care este necesară separarea manuală a alimentării trifazate și, după caz, a conductorului neutru.
Compatibilitate
Se utilizează în instalații electrice dimensionate pentru caracteristicile aparatului. Alegerea conductorului, dimensionarea protecțiilor și condițiile de comutare trebuie verificate conform documentației tehnice.
Important: separatorul de sarcină nu este un MCB și nu asigură protecție automată la suprasarcină sau scurtcircuit. Protecția la supracurent trebuie realizată prin dispozitive dimensionate separat.
