Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.
Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.
Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.
Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.
MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.
Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.
Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.
Hager MBN610 are caracteristica B. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 3 și 5 × In. La In = 10 A, domeniul magnetic este aproximativ 30–50 A. Caracteristica C are domeniul aproximativ 5–10 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.
Hager MBN610 are configurația 3P+N. Configurația 3P+N este destinată circuitelor trifazate cu neutru: cele trei conductoare de fază sunt protejate, iar neutrul este comutat simultan, conform construcției aparatului.

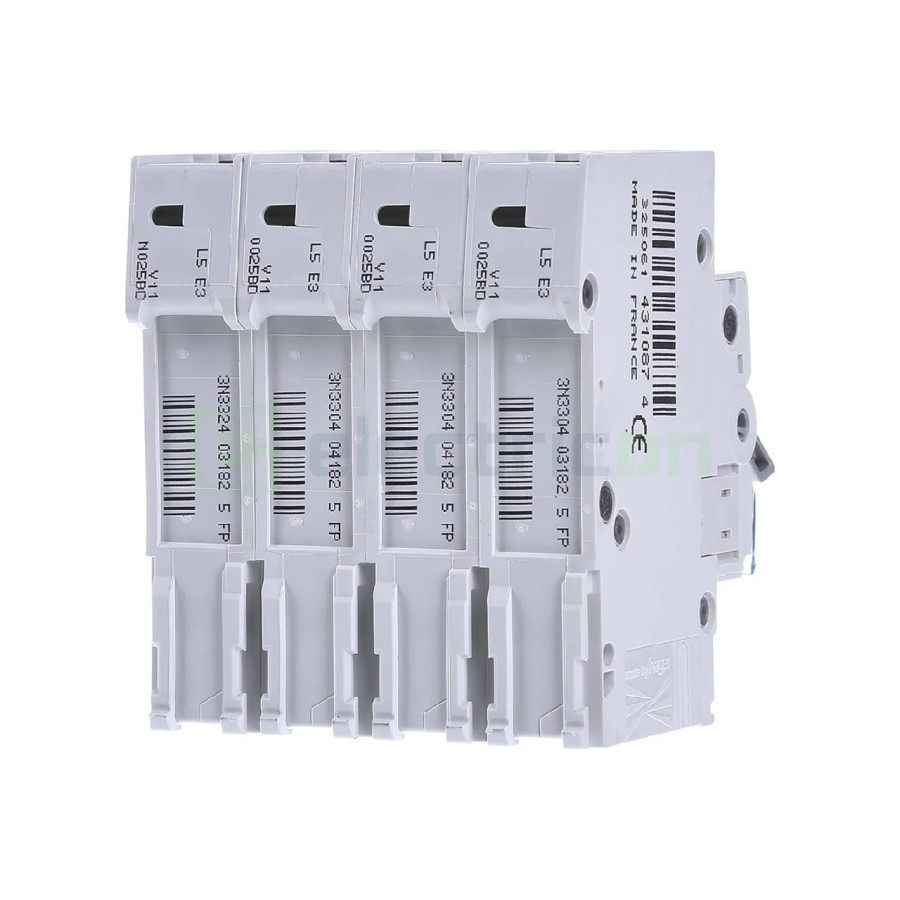

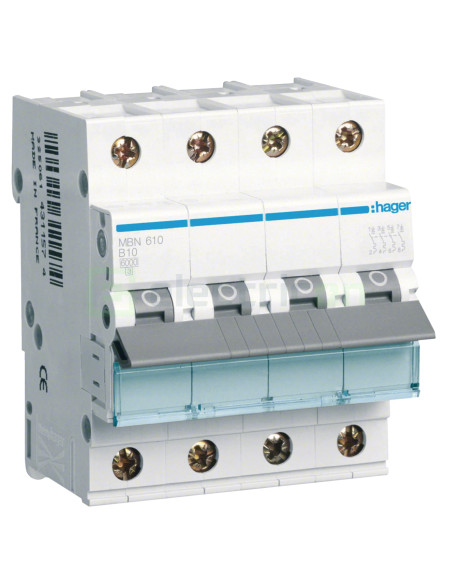

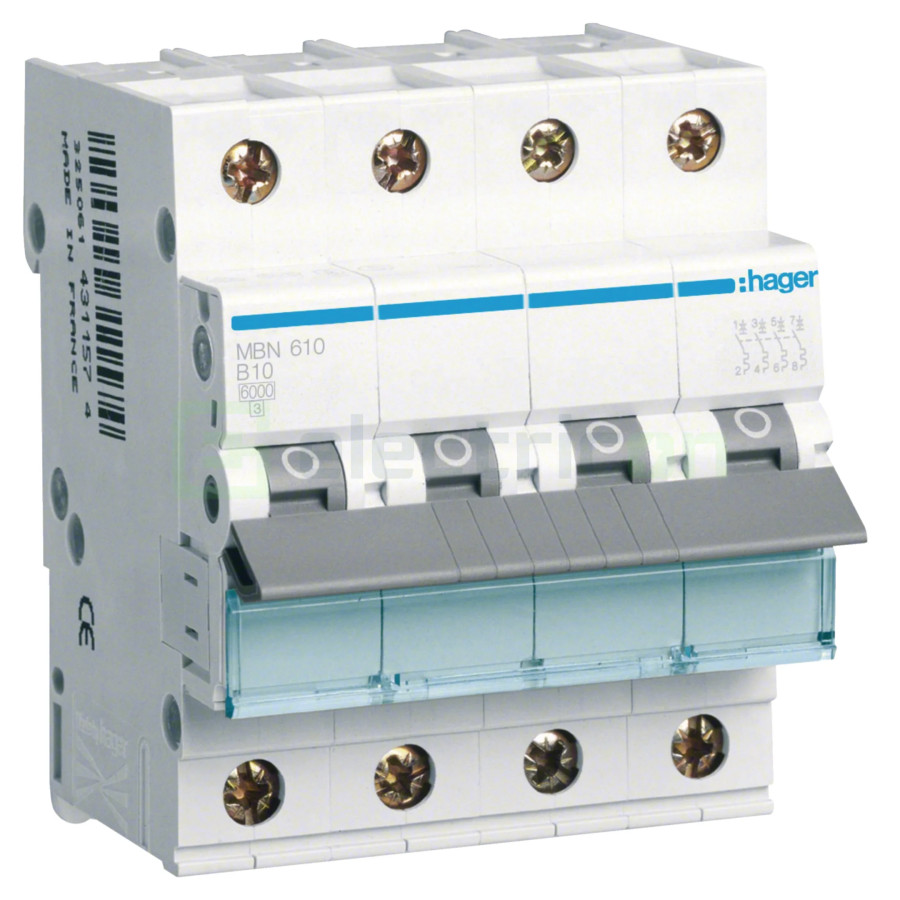

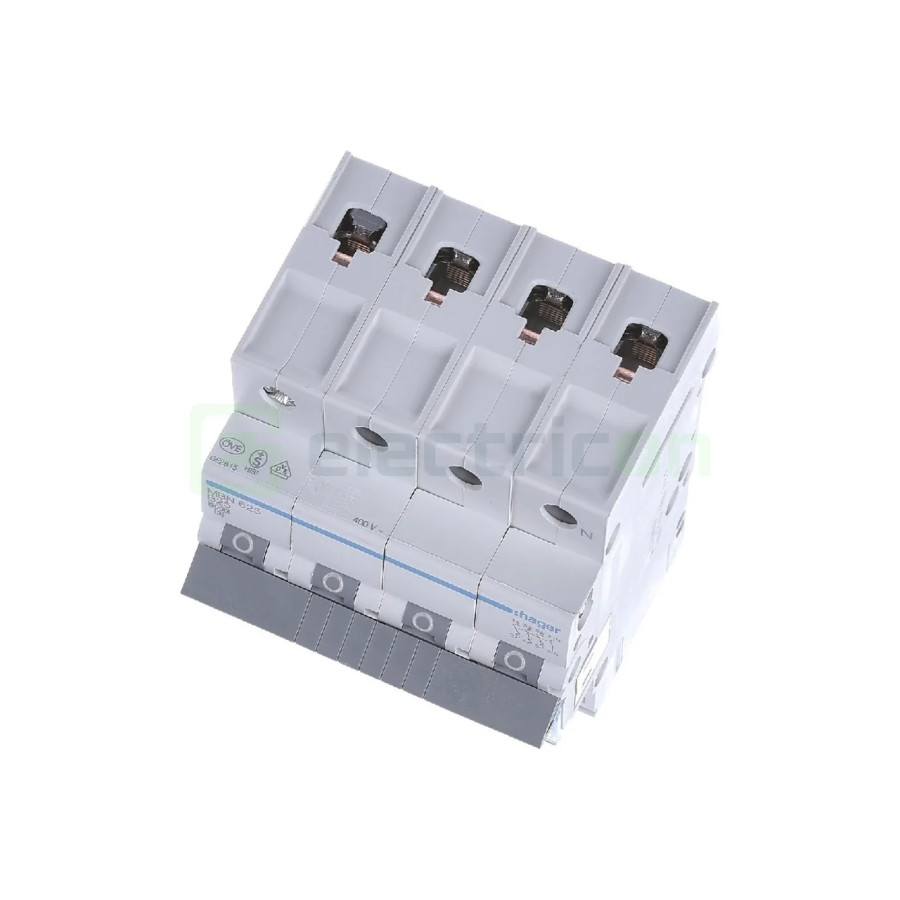

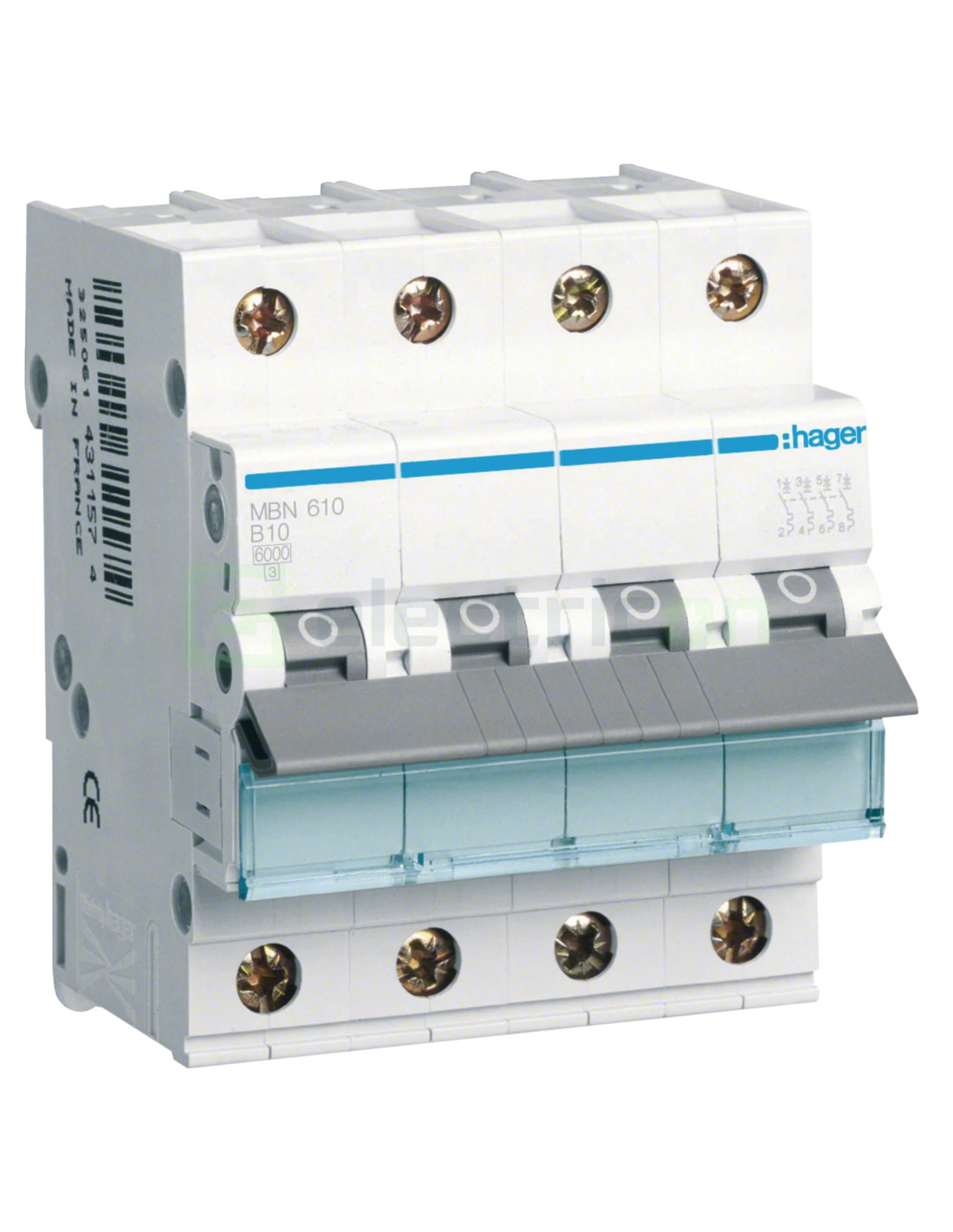

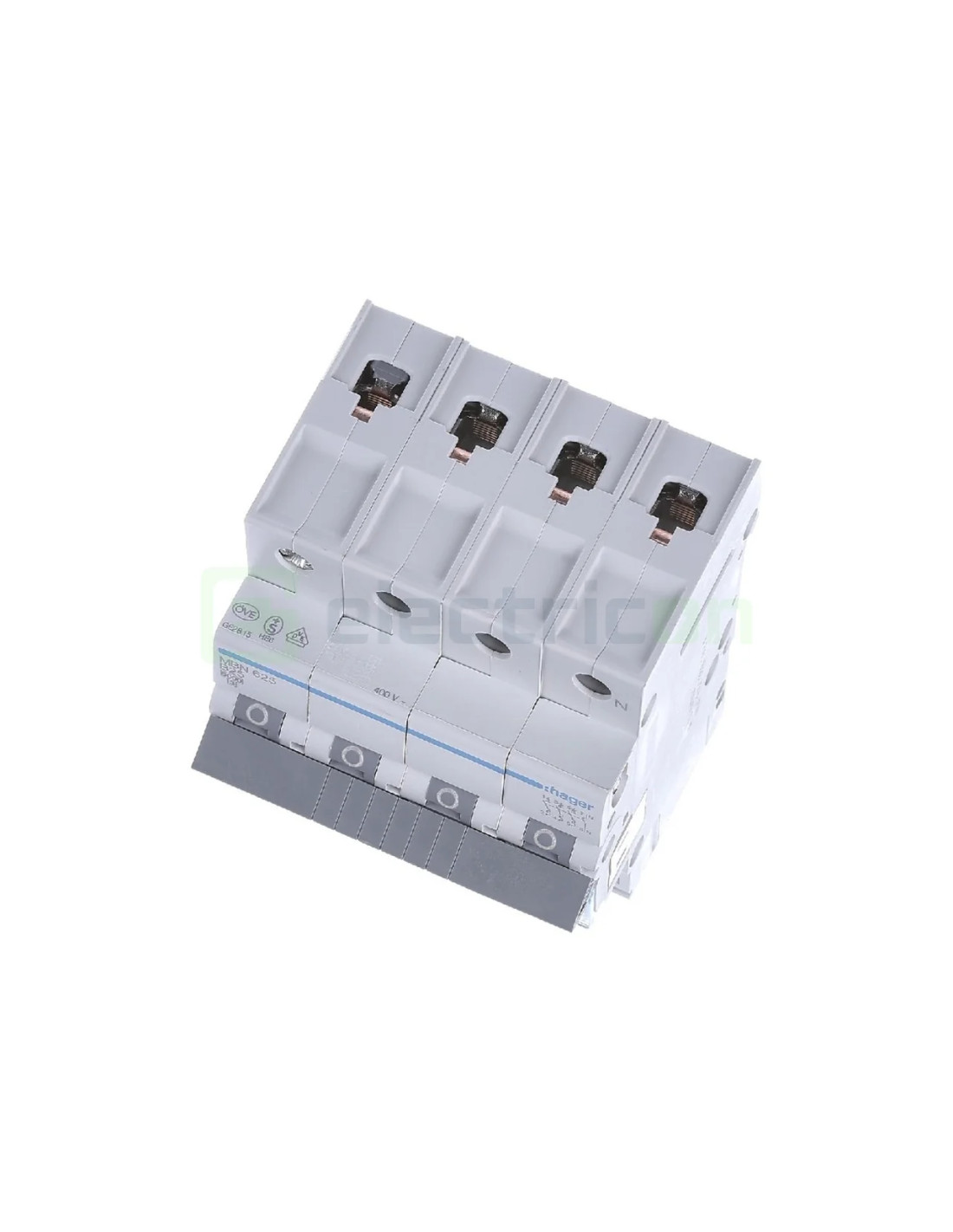

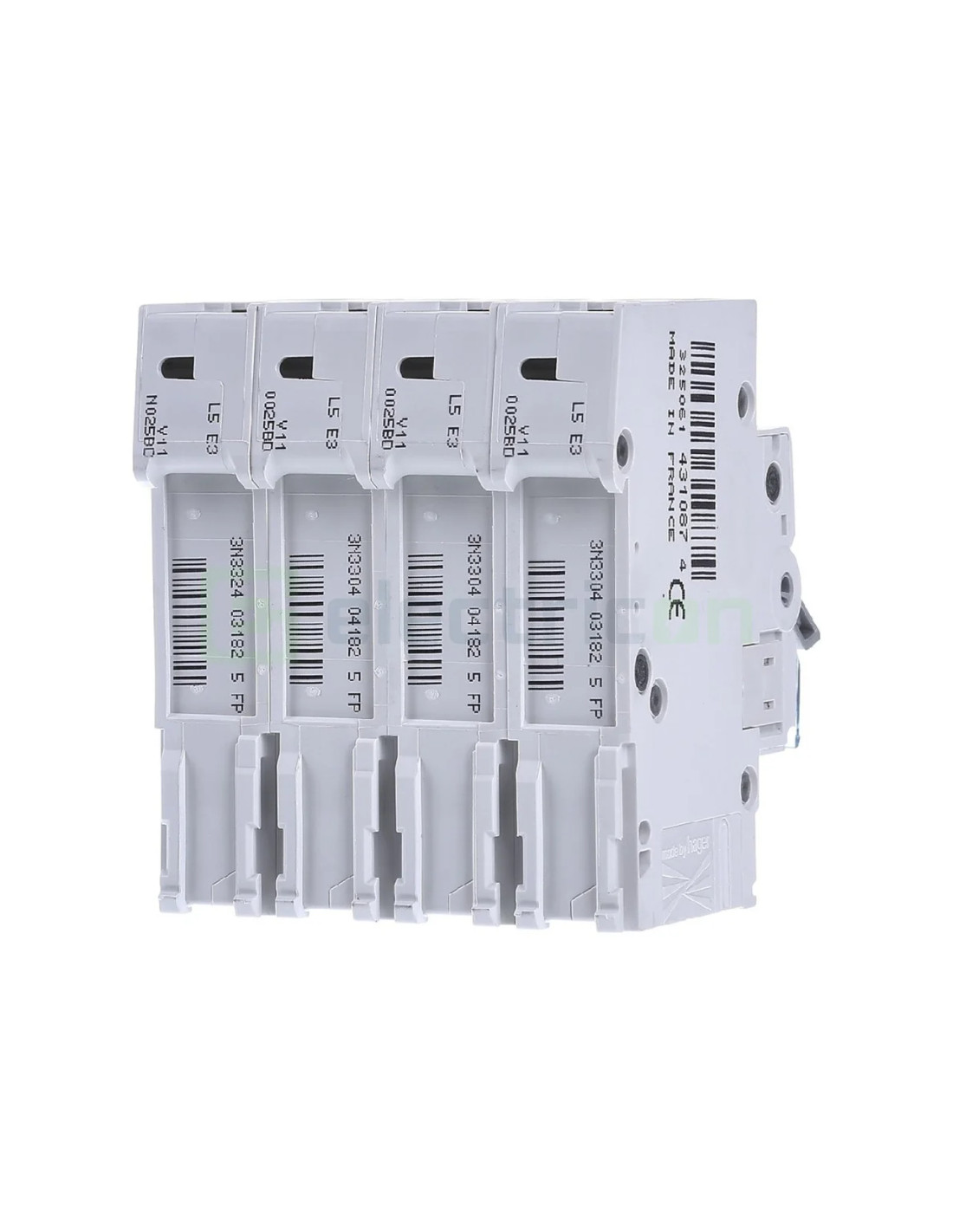

Hager MBN610 are curent nominal de 10 A, caracteristica B, capacitate de rupere de 6 kA, configurație 3P+N, 4 module.
