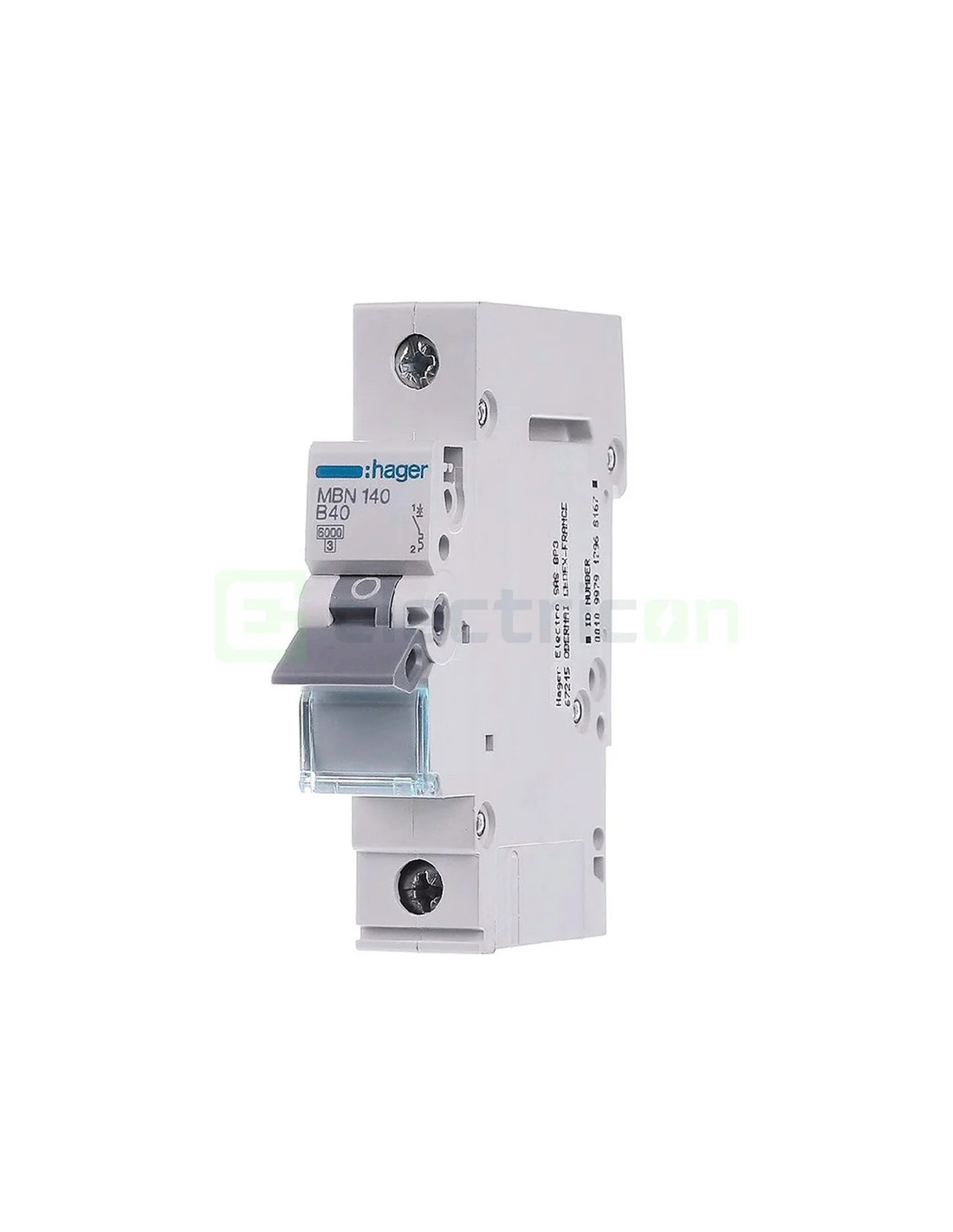

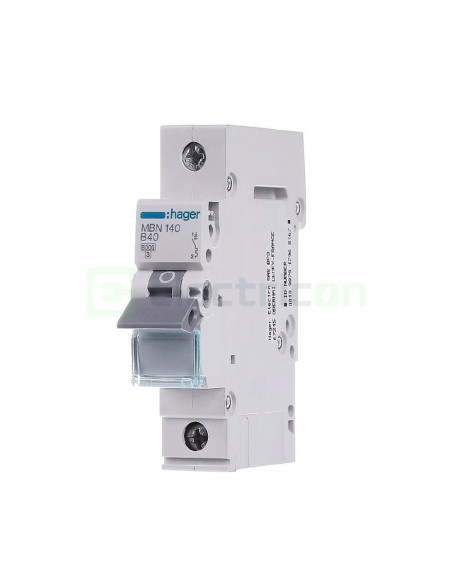

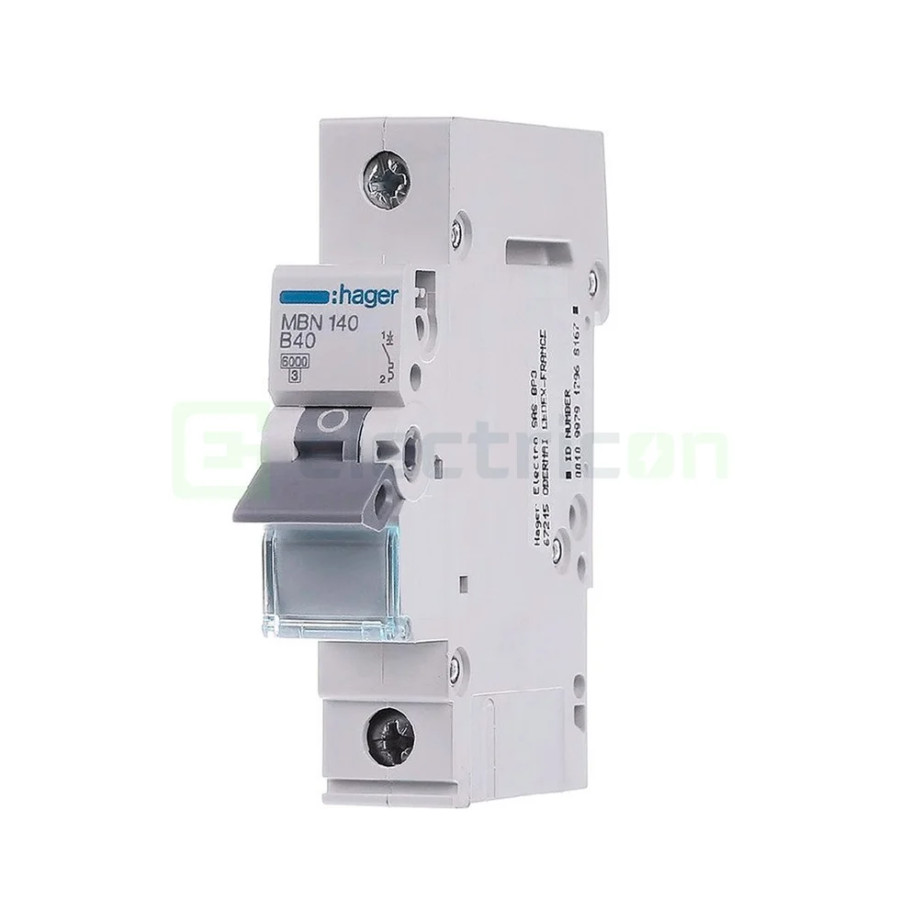

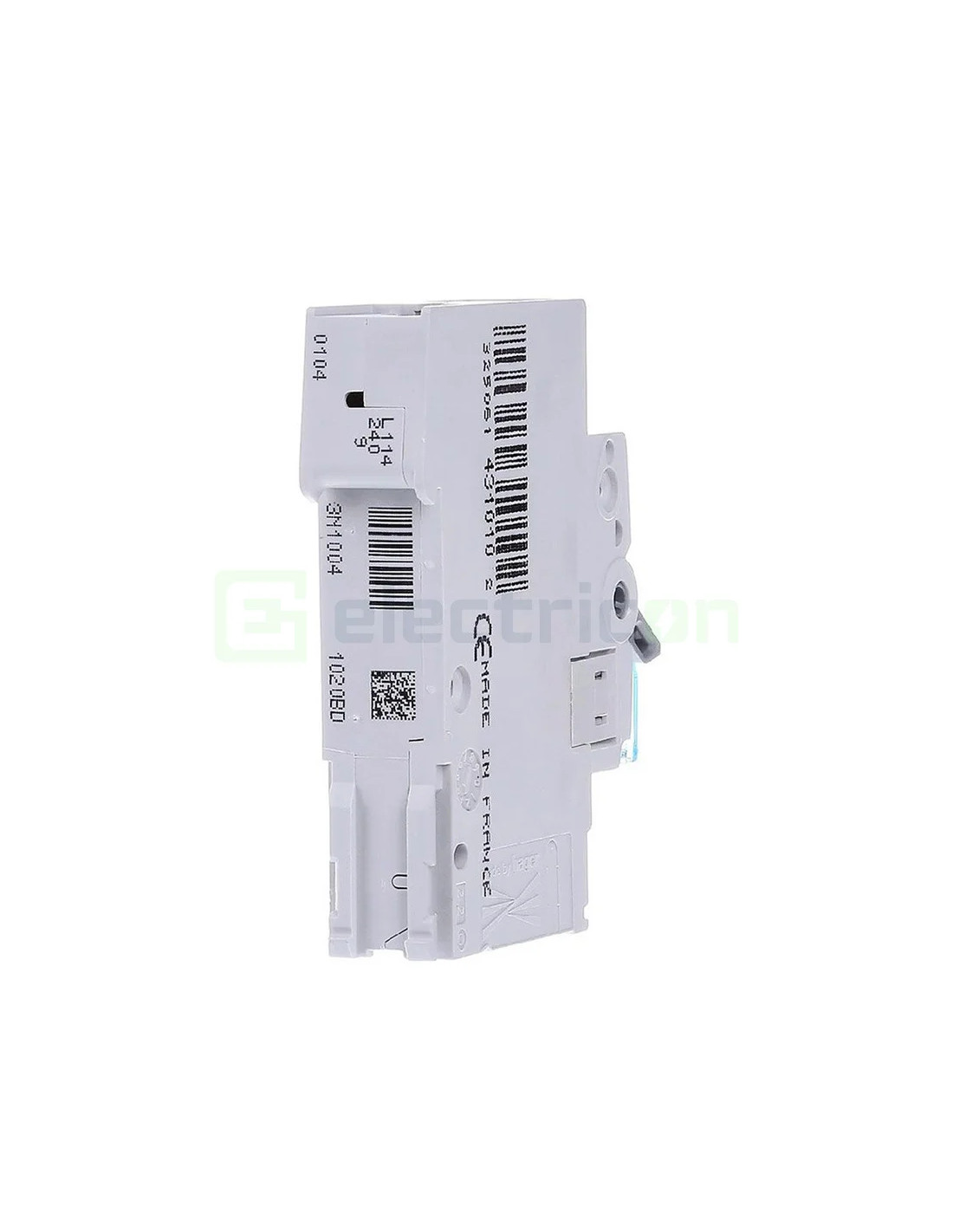

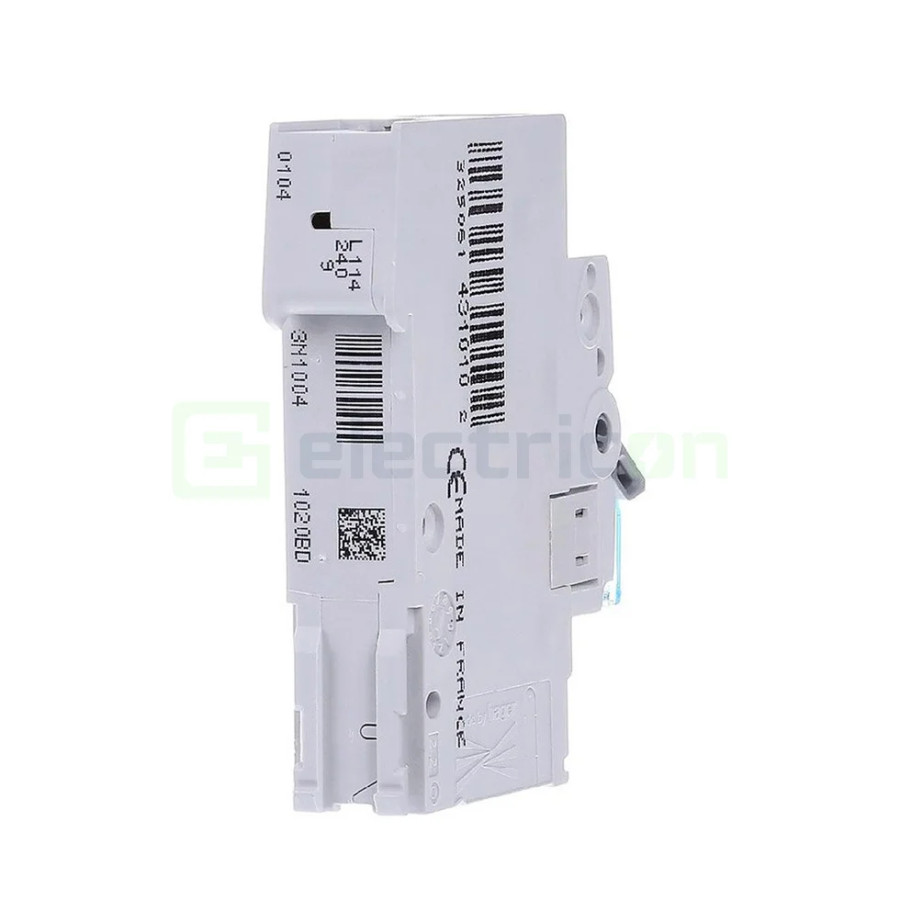

MCB - Siguranță automată - disjunctor - curba B 40A 6kA 1P 1M Hager MBN140

Hager MBN140 este o siguranță automată MCB modulară pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Construcție modulară
Conectare cu șurub

Cantitate	Pret / buc	Economisesti
1 buc	54,62 lei	-
12 buc+	54,07 lei	6,55 lei
60 buc+	53,53 lei	65,54 lei
108 buc+	52,98 lei	176,97 lei

Cod Produs: MBN140

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 40 A
Numar de poli: 1P
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: MBN
Tip: MCB
Curbă declanșare: B
Tensiune nominală: 230–400 V
Frecvență: 50/60 Hz
Tip conexiune: Bornă cu șurub
Număr module: 1M
Capacitate de rupere: 6 kA
Tensiune nominală de ținere la impuls (Uimp): 4 kV
Secțiune conductor la borne: 1–25 mm² flexibil
1–35 mm² rigid
Familia: Hager M
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
QuickConnect: Nu
Busbar compatibil: Furcă

Cod MBN140

cod EAN13 3250614310133

Descriere

Siguranță automată Hager MBN140 – curba B, 40 A, 6 kA, 1P, 1M

Hager MBN140 face parte din familia Hager M și din gama de siguranțe automate Hager MBN. Aparatul protejează circuitul împotriva suprasarcinilor și scurtcircuitelor și utilizează borne cu șurub pentru conectarea conductorilor. Conexiunea inferioară este de tip BiConnect.

Modelul Hager MBN140 are un curent nominal de 40 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 1P și ocupă un singur modul în tabloul electric.

Funcțiile disjunctorului Hager MBN140 explicate simplu

MCB: este un disjunctor miniatural destinat protecției circuitului împotriva supracurenților.
Protecție la suprasarcină: intervine atunci când curentul rămâne peste valoarea admisă suficient de mult timp.
Protecție la scurtcircuit: declanșarea electromagnetică întrerupe rapid circuitul la apariția unui curent de defect ridicat.
Curba B: este utilizată pentru circuite fără curenți mari de pornire.
Curent nominal 40 A: reprezintă valoarea de referință pentru funcționarea modelului MBN140.
Capacitate de rupere 6 kA: indică valoarea nominală a curentului de scurtcircuit pe care aparatul îl poate întrerupe.
1P: aparatul are un singur pol.
1M: ocupă un singur modul în tabloul electric.
BiConnect: conexiunea inferioară permite conectarea conductorului și utilizarea unei bare de distribuție compatibile.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.

Ce caracterizează MCB-urile Hager din această selecție?

MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.

Ce trebuie verificat când aleg un MCB Hager?

Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.

Cum verific compatibilitatea unui MCB Hager cu barele și accesoriile?

Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.

Ce înseamnă caracteristica B la Hager MBN140?

Hager MBN140 are caracteristica B. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 3 și 5 × In. La In = 40 A, domeniul magnetic este aproximativ 120–200 A. Caracteristica C are domeniul aproximativ 5–10 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.

Ce înseamnă configurația 1P la Hager MBN140?

Hager MBN140 are configurația 1P. Configurația 1P înseamnă că aparatul protejează și întrerupe un singur conductor activ al circuitului. Este o configurație cu un singur pol; conductorul neutru nu este comutat de acest aparat.

Care sunt caracteristicile principale ale Hager MBN140?

Hager MBN140 are curent nominal de 40 A, caracteristica B, capacitate de rupere de 6 kA, configurație 1P, 1 modul.
