Suport adaptor de montaj RAILFIX 35/7,5 Phoenix Contact 1233147

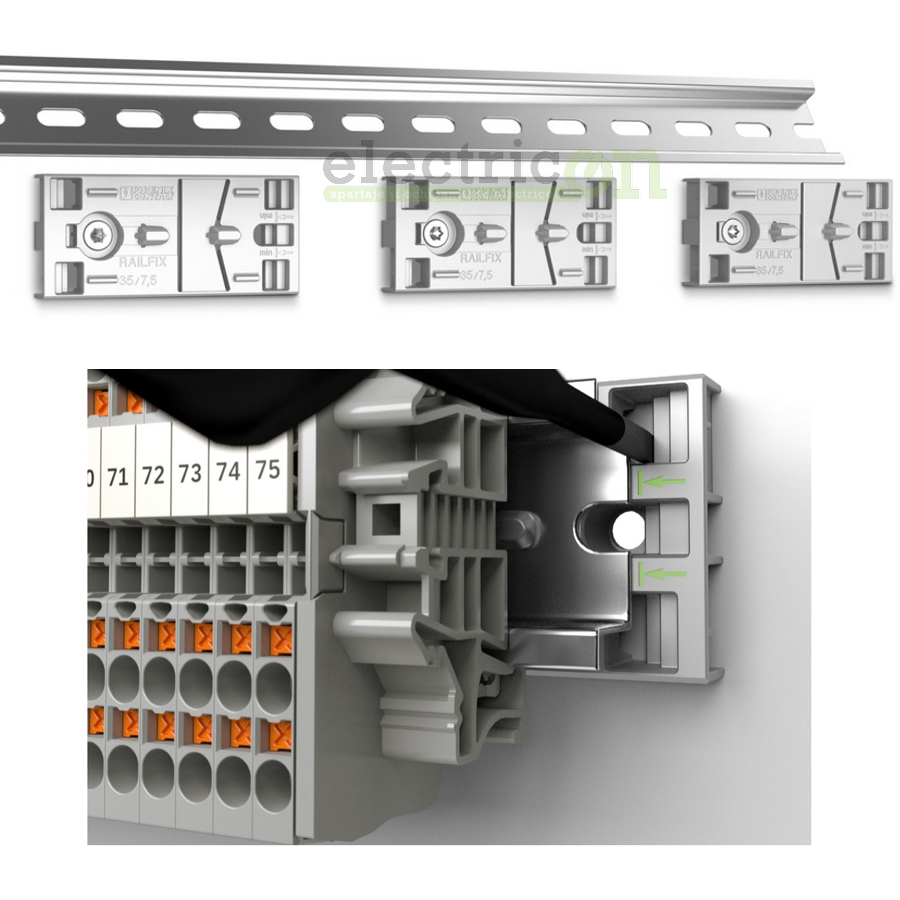

Fixarea șinei DIN într-un dulap se face de obicei direct pe placa de montaj, prin găuri executate în profilul șinei. Când șina trebuie prinsă într-o poziție în care perforarea profilului nu este posibilă sau când se cere un punct de prindere definit, este nevoie de un element intermediar.

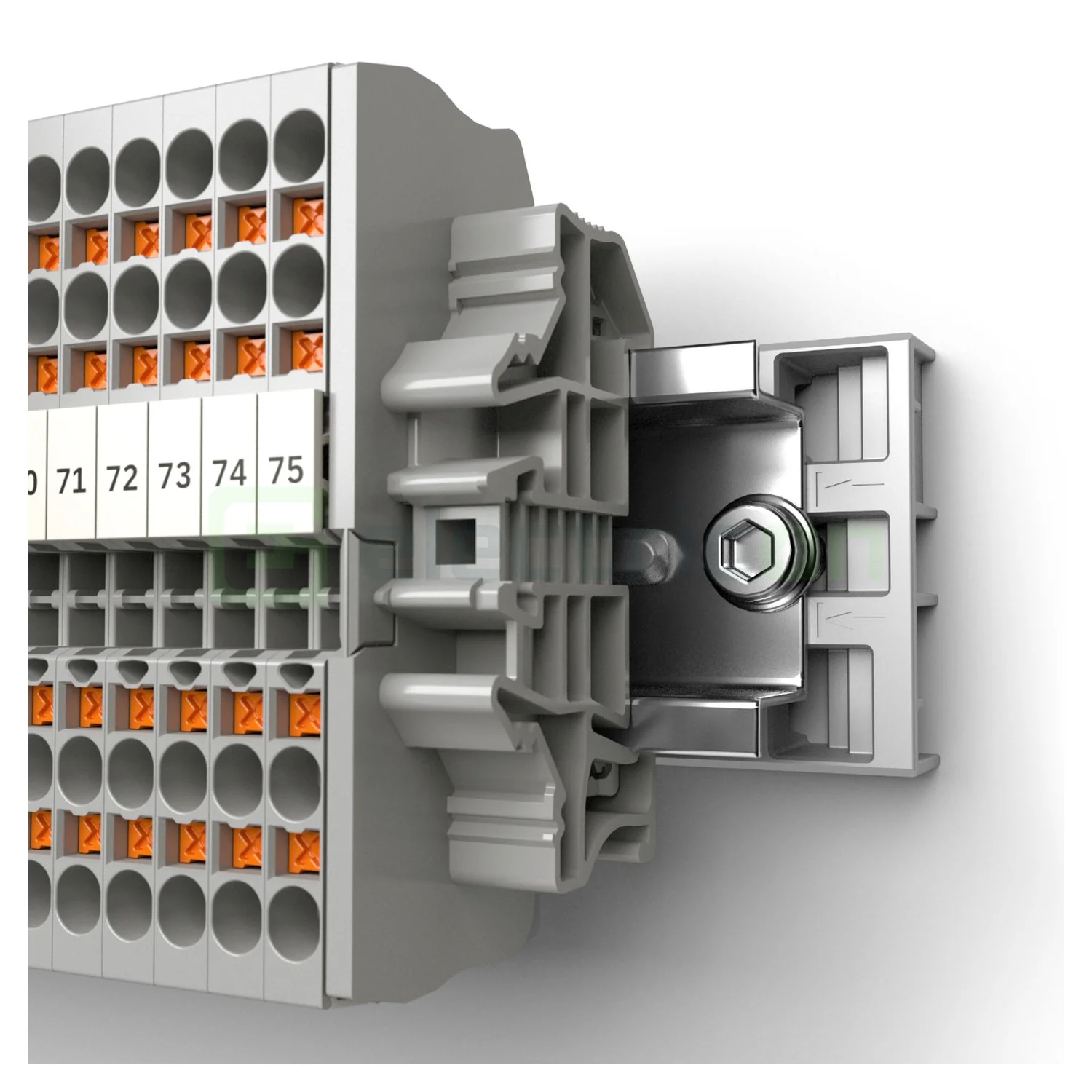

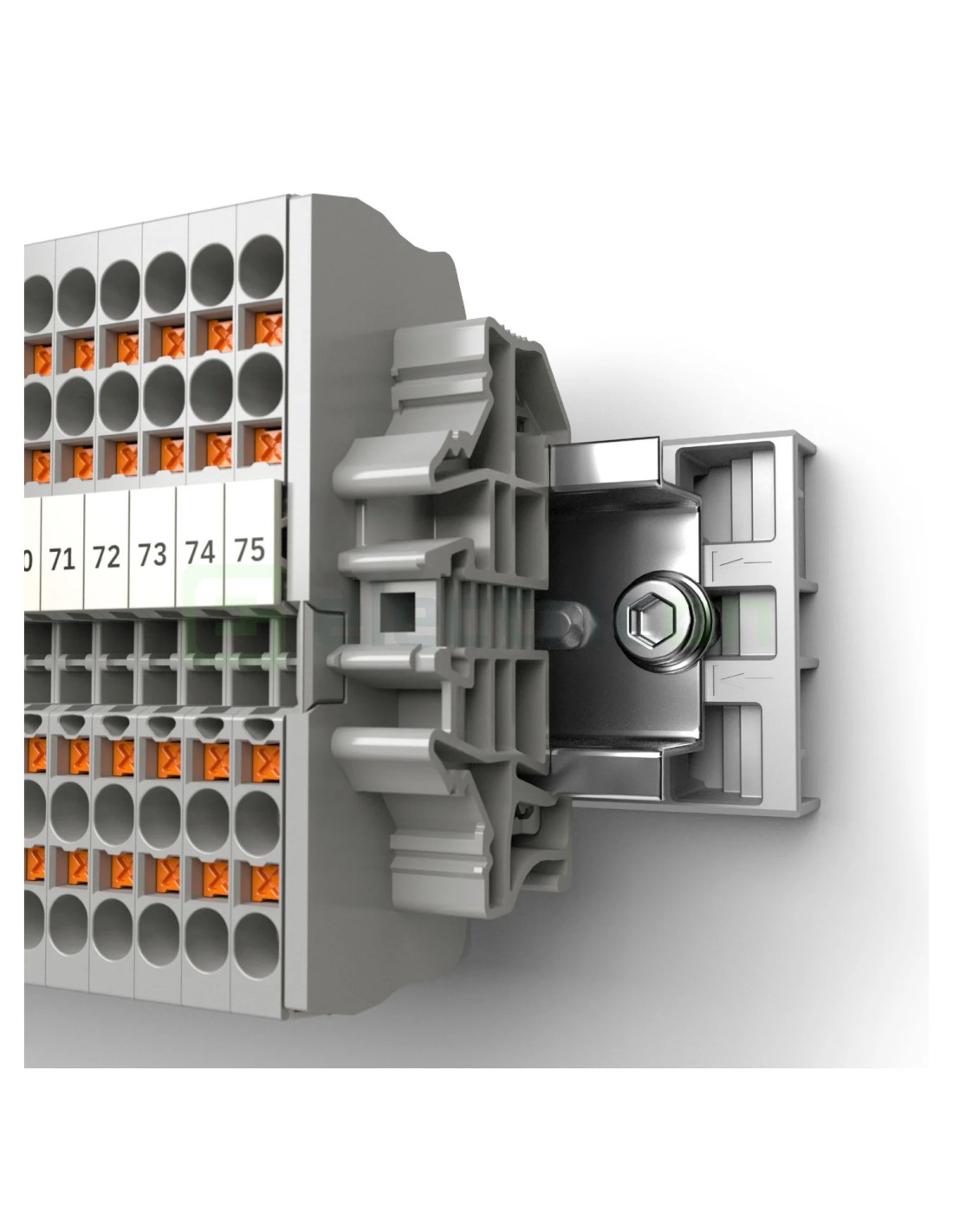

Adaptorul preia acest rol: se fixează cu un șurub M5 și susține șina NS 35/7,5. Corpul este din zinc turnat sub presiune, deci legătura dintre șină și suport este și mecanică, și electrică, cu o rezistență de contact declarată sub 5 mΩ.
Compatibilitatea cu șina
Producătorul declară adaptorul pentru șina NS 35/7,5, adică profilul de 35 mm lățime cu înălțimea de 7,5 mm, cel mai răspândit în tablourile de distribuție. Pentru profilul de 35 mm cu înălțimea de 15 mm există codul 1383151, din aceeași serie. Lățimea de 35 mm este comună ambelor variante și nu diferențiază, deci criteriul de alegere este înălțimea profilului.
Rezistența de contact
Valoarea declarată este sub 5 mΩ. Ea contează acolo unde șina DIN participă la continuitatea legăturii de echipotențializare a echipamentelor montate pe ea, situație în care rezistența fiecărei îmbinări din lanț se adună. Un adaptor din material izolant ar întrerupe acest traseu și ar impune o legătură separată cu conductor.

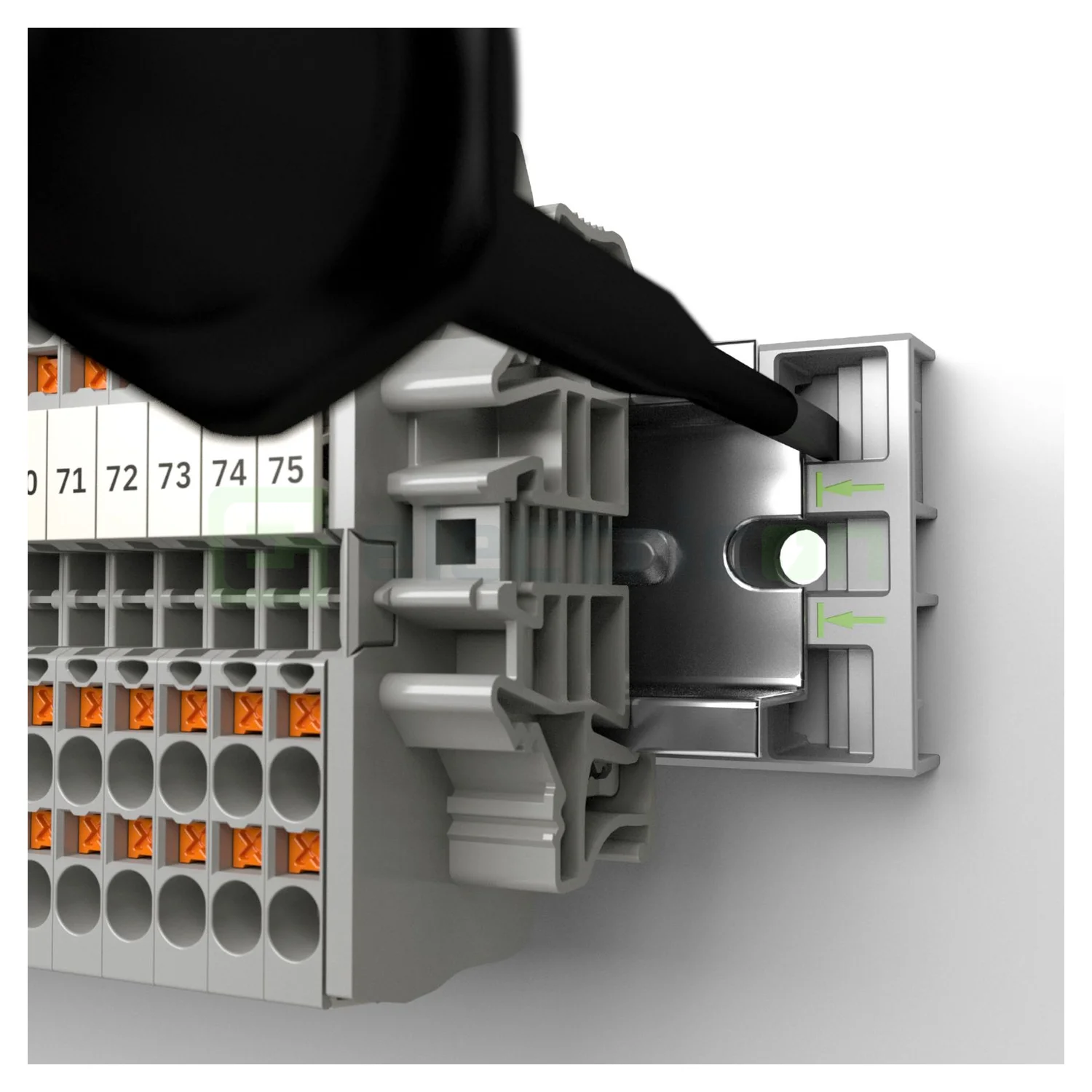

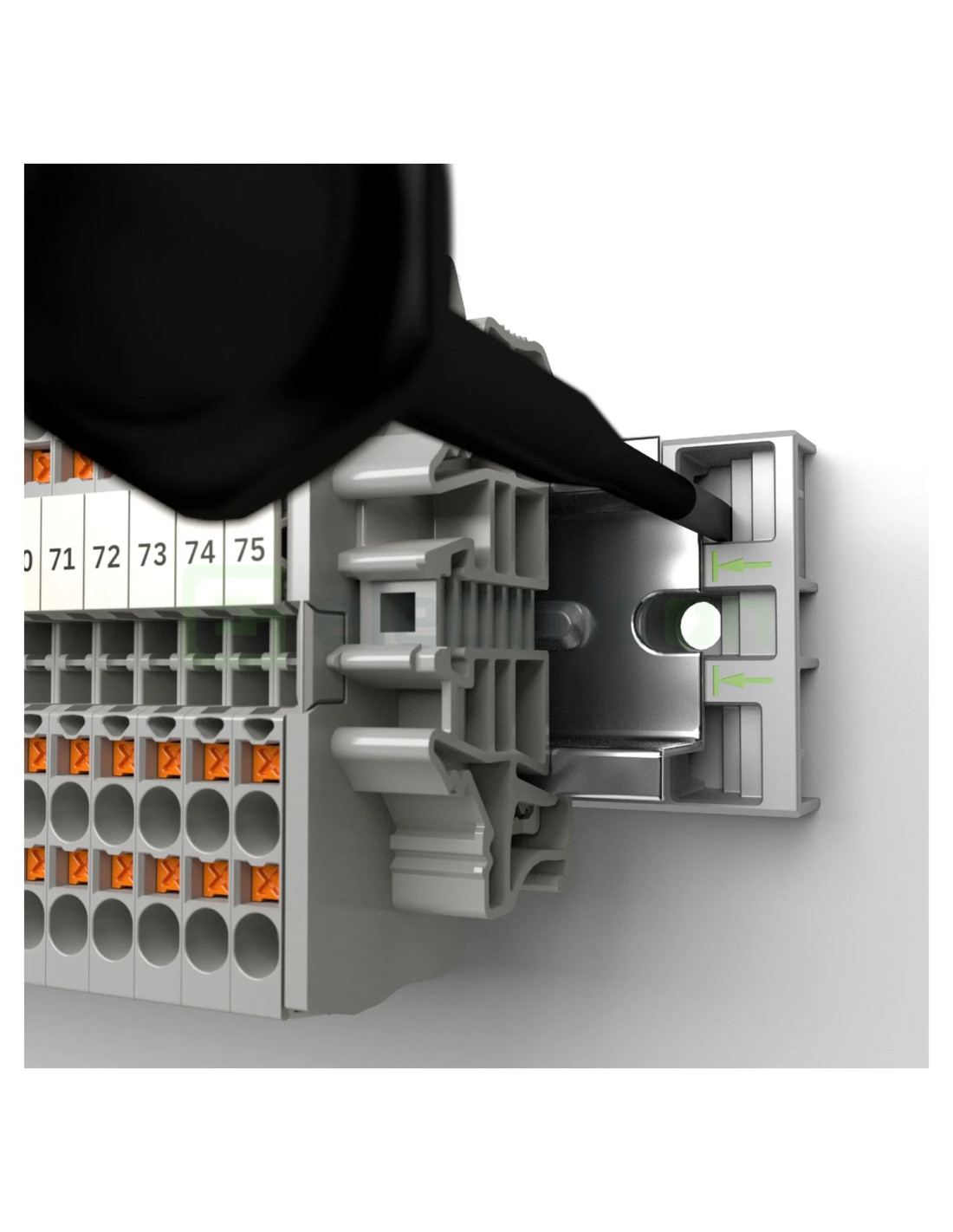

Valoarea se obține la strângerea corectă a șurubului. Momentul de strângere declarat este de 2 Nm.
Fixarea
- Filet șurub: M5.
- Moment de strângere: 2 Nm.
- Orificiu de 4,6 mm pentru știftul de centrare.
- Deschidere de fixare: 15 x 6,2 mm.
Șurubul și, după caz, piulița sau elementul filetat din placa de montaj nu sunt incluse.
Materialul și dimensiunile

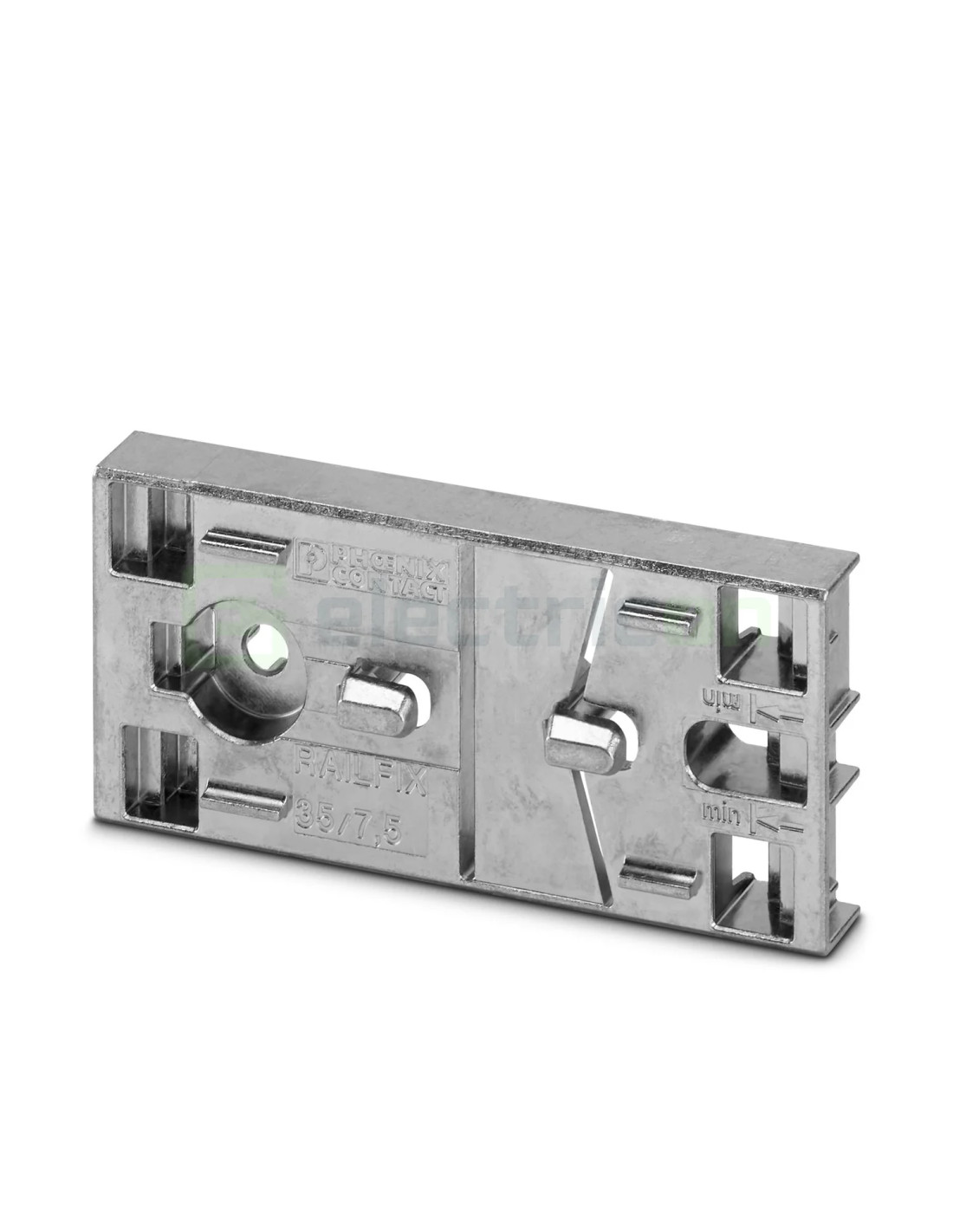

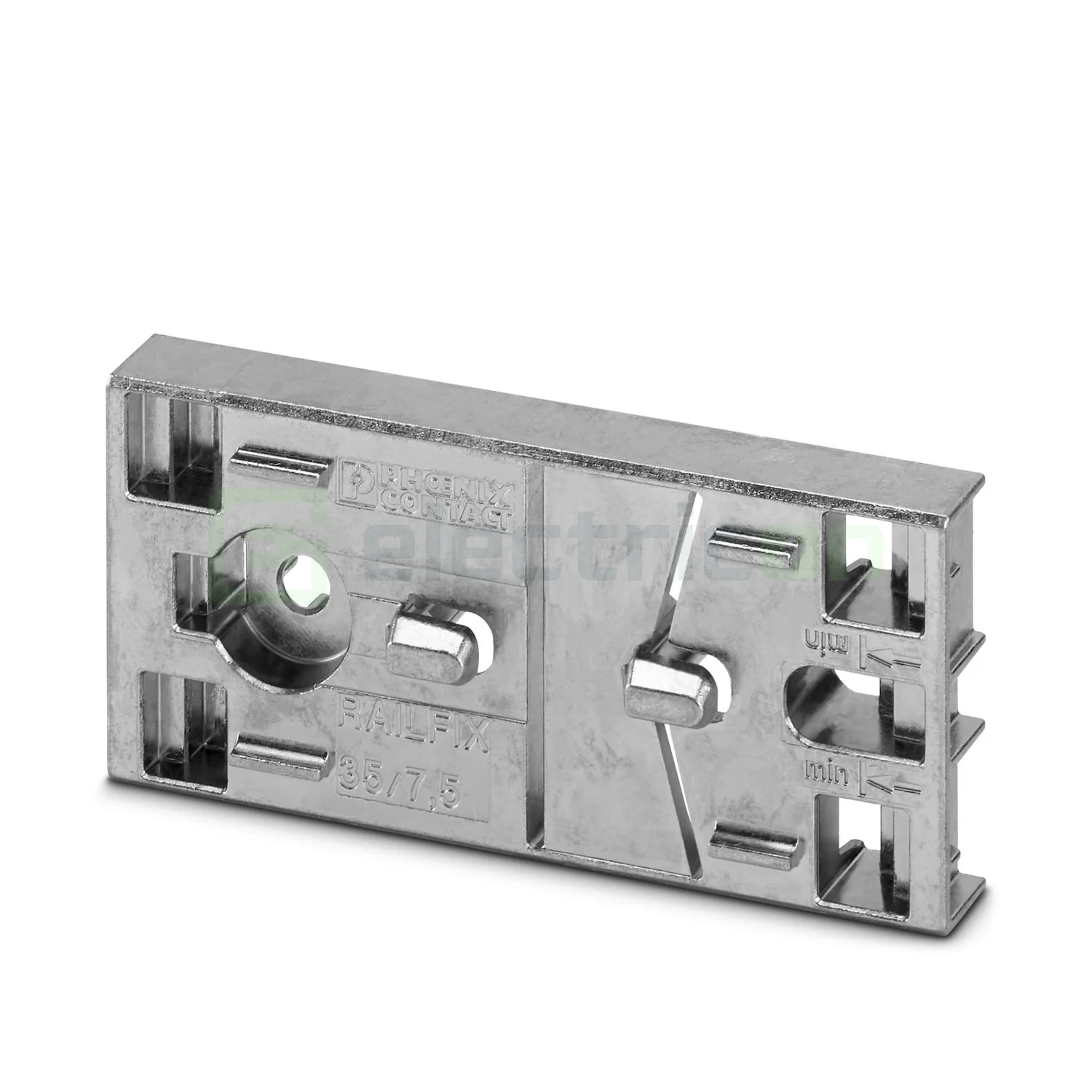

- Material: zinc turnat sub presiune.
- Culoare: gri, RAL 7042.
- Dimensiuni: 89 x 40 x 17,8 mm (lățime x înălțime x adâncime).
- Greutate: 75 g bucata.
Unde se folosește
- Producția de tablouri și dulapuri de comandă.
- Construcția de mașini și de instalații industriale.

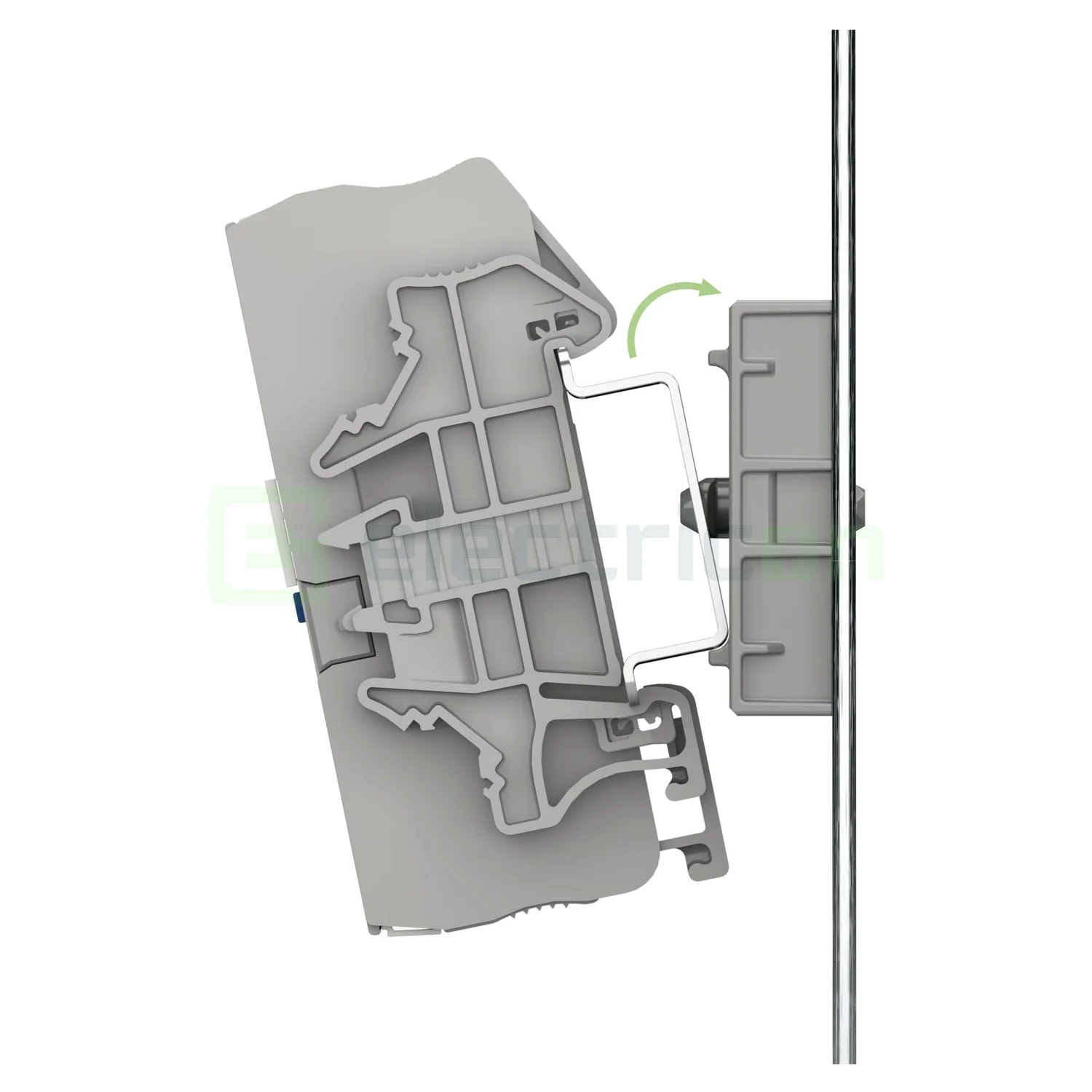

- Fixarea șinei pe placa de montaj, în situații în care profilul nu poate fi perforat în poziția cerută.
- Montarea șinei direct pe peretele carcasei, unde nu există placă de montaj.
Variantă înrudită
- Phoenix Contact 1383151 – RAILFIX 35/15, pentru șina de 35 mm cu înălțimea de 15 mm.
Ambalarea
Produsul este livrat de producător în unități de 20 de bucăți, care reprezintă și cantitatea minimă de comandă.
Conformitate
- Îndeplinește cerințele directivei RoHS, fără aplicarea unor excepții.
- Nu conține substanțe din lista candidată REACH într-un procent masic mai mare de 0,1 %.
Date tehnice
| Producător |
Phoenix Contact |
| Cod producător |
1233147 |
| Denumire producător |
RAILFIX 35/7,5 |
| Tip |
suport adaptor de montaj |
| Șină compatibilă |
NS 35/7,5 |
| Material |
zinc turnat sub presiune |
| Culoare |
gri, RAL 7042 |
| Mod de fixare |
cu șurub |
| Filet șurub |
M5 |
| Moment de strângere |
2 Nm |
| Rezistență de contact |
sub 5 mΩ |
| Lățime |
89 mm |
| Înălțime |
40 mm |
| Adâncime |
17,8 mm |
| Deschidere de fixare |
15 x 6,2 mm |
| Orificiu știft de centrare |
4,6 mm |
| Greutate |
75 g bucata |
| Unitate de ambalare |
20 bucăți |
| Cod ETIM |
EC001024 |
| Cod tarifar vamal |
79070000 |
| Țara de origine |
Italia |
Întrebări frecvente
Se potrivește la orice șină DIN de 35 mm?
Nu. Producătorul îl declară pentru șina NS 35/7,5, adică profilul de 35 mm cu înălțimea de 7,5 mm. Pentru profilul de 35 mm cu înălțimea de 15 mm există codul 1383151. Lățimea de 35 mm este comună ambelor, deci criteriul de alegere este înălțimea.
Cum știu ce înălțime are șina mea?
Se măsoară de la suprafața de sprijin până la fața superioară a profilului. Cele două variante uzuale sunt 7,5 mm și 15 mm. Profilul de 7,5 mm este cel folosit curent în tablourile de distribuție, iar cel de 15 mm apare la sarcini mai mari și la deschideri mari între punctele de fixare.
Ce înseamnă rezistența de contact sub 5 mΩ?
Că adaptorul nu întrerupe continuitatea electrică dintre șină și suportul pe care se fixează. Contează acolo unde șina participă la legătura de echipotențializare a echipamentelor montate pe ea, pentru că rezistențele îmbinărilor se adună de-a lungul traseului.
Ce șurub este necesar?
Un șurub M5, strâns la 2 Nm. Șurubul nu este inclus în livrare. Momentul de strângere declarat trebuie respectat, pentru că de el depinde valoarea rezistenței de contact.
Se livrează la bucată?
Producătorul ambalează produsul în unități de 20 de bucăți, care reprezintă și cantitatea minimă de comandă la fabrică.
Din ce material este?
Zinc turnat sub presiune, în culoarea gri RAL 7042. Materialul dă atât rezistența mecanică a prinderii, cât și continuitatea electrică dintre șină și suport.
Îndeplinește cerințele RoHS și REACH?
Da. Producătorul declară conformitatea cu directiva RoHS, fără aplicarea unor excepții, și absența substanțelor din lista candidată REACH într-un procent masic mai mare de 0,1 %.
Ce garanție se aplică produsului?
Pentru clienții persoane fizice se aplică garanția legală de conformitate de 24 de luni de la data livrării, conform OUG 140/2021. Pentru clienții persoane juridice se aplică garanția comercială acordată de producător și condițiile contractuale, potrivit Codului civil.
