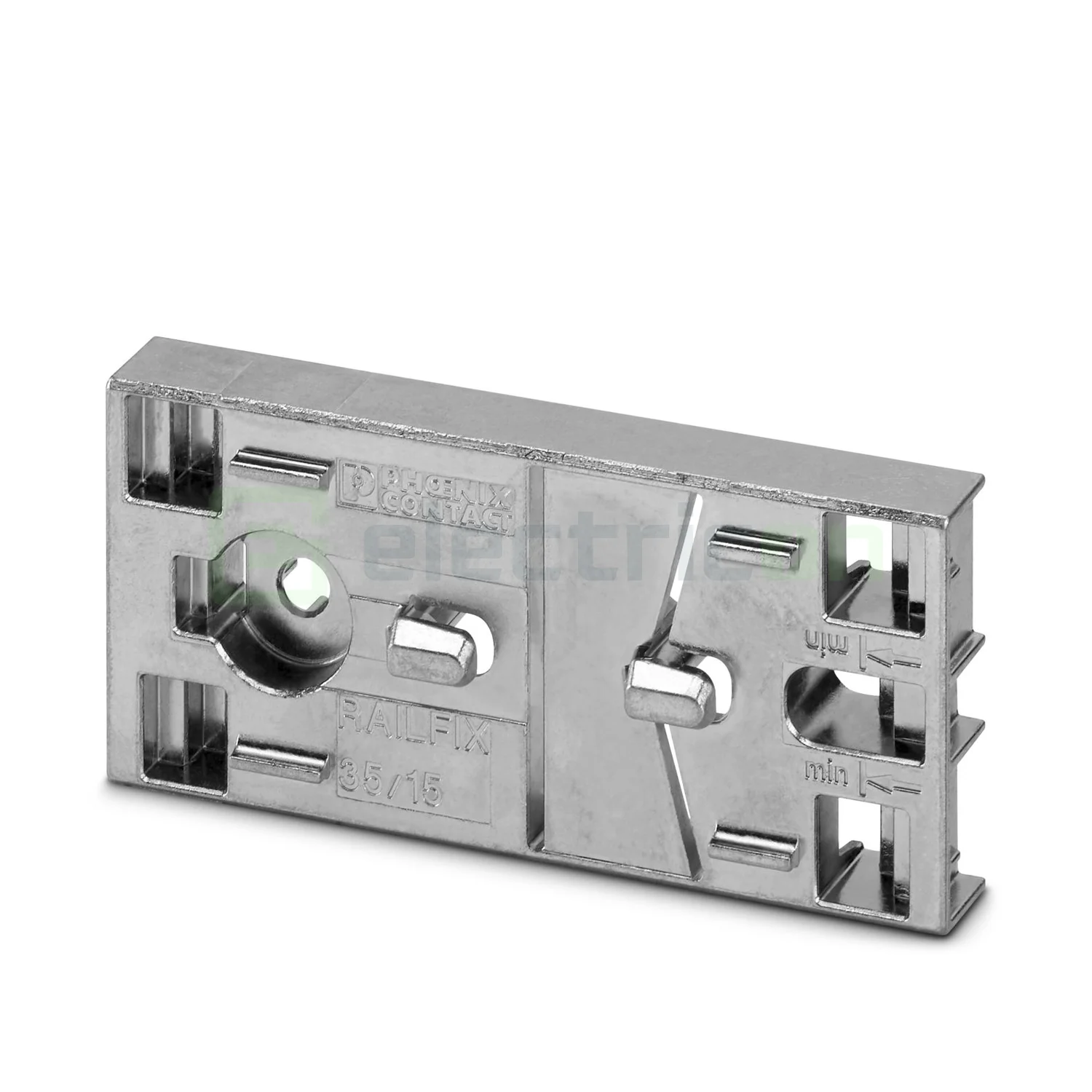

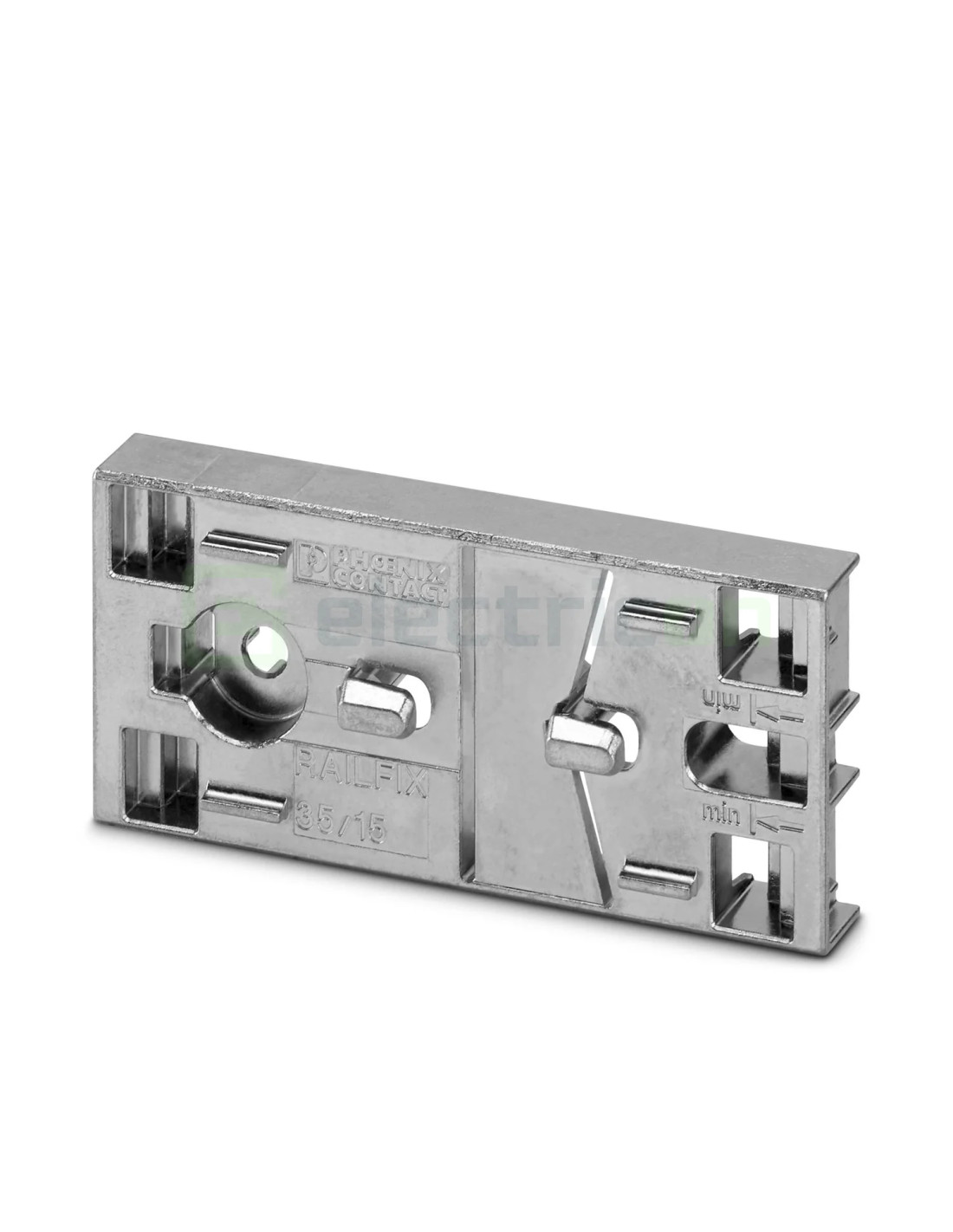

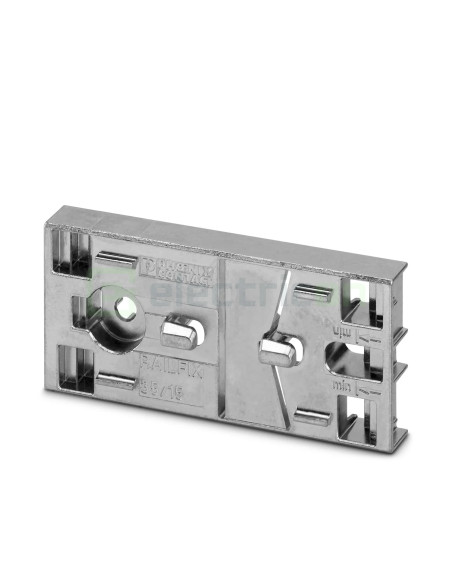

Suport adaptor de montaj RAILFIX 35/15 Phoenix Contact 1383151
Fixarea șinei DIN într-un dulap se face de obicei direct pe placa de montaj, prin găuri executate în profilul șinei. Când șina trebuie prinsă într-o poziție în care perforarea profilului nu este posibilă sau când se cere un punct de prindere definit, este nevoie de un element intermediar.

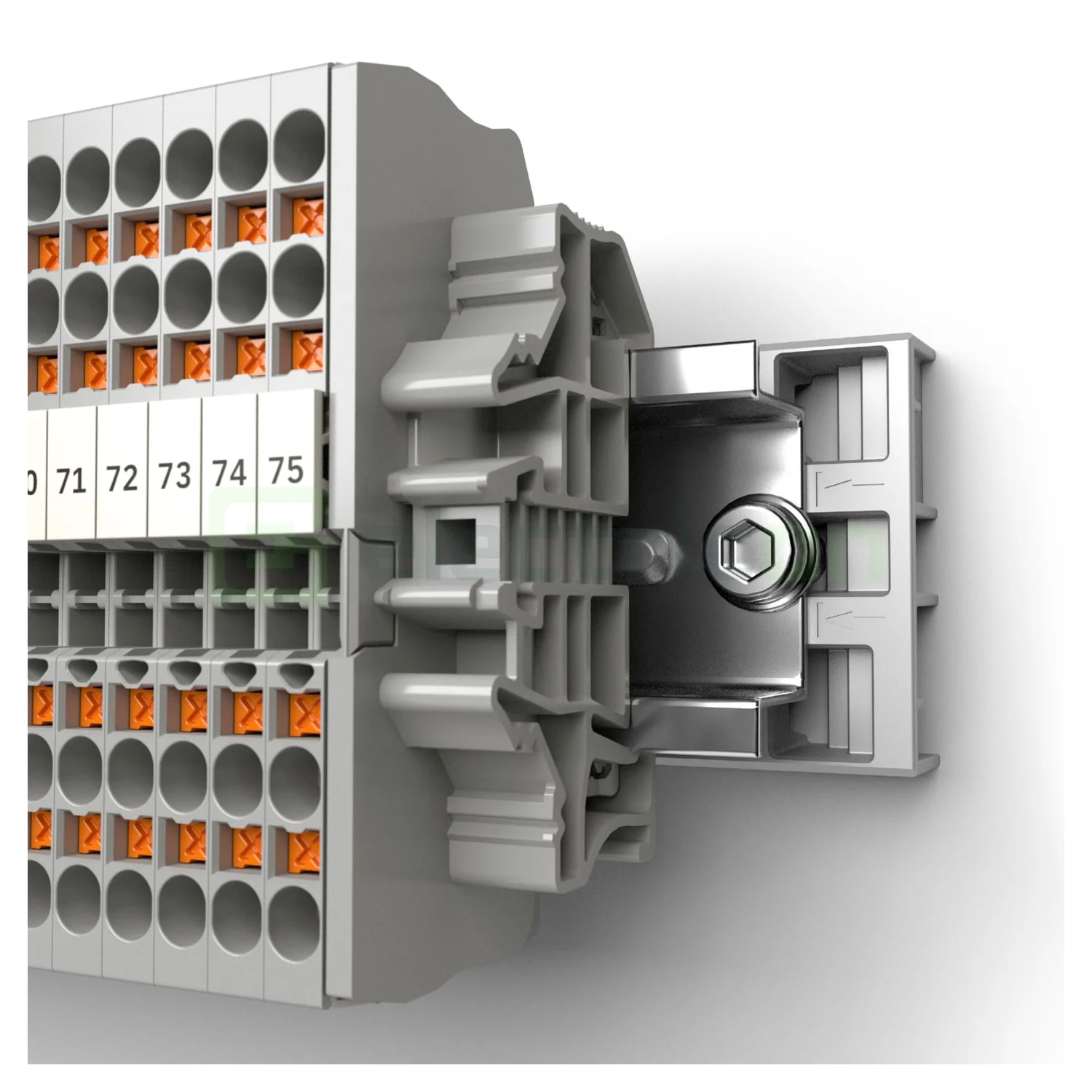

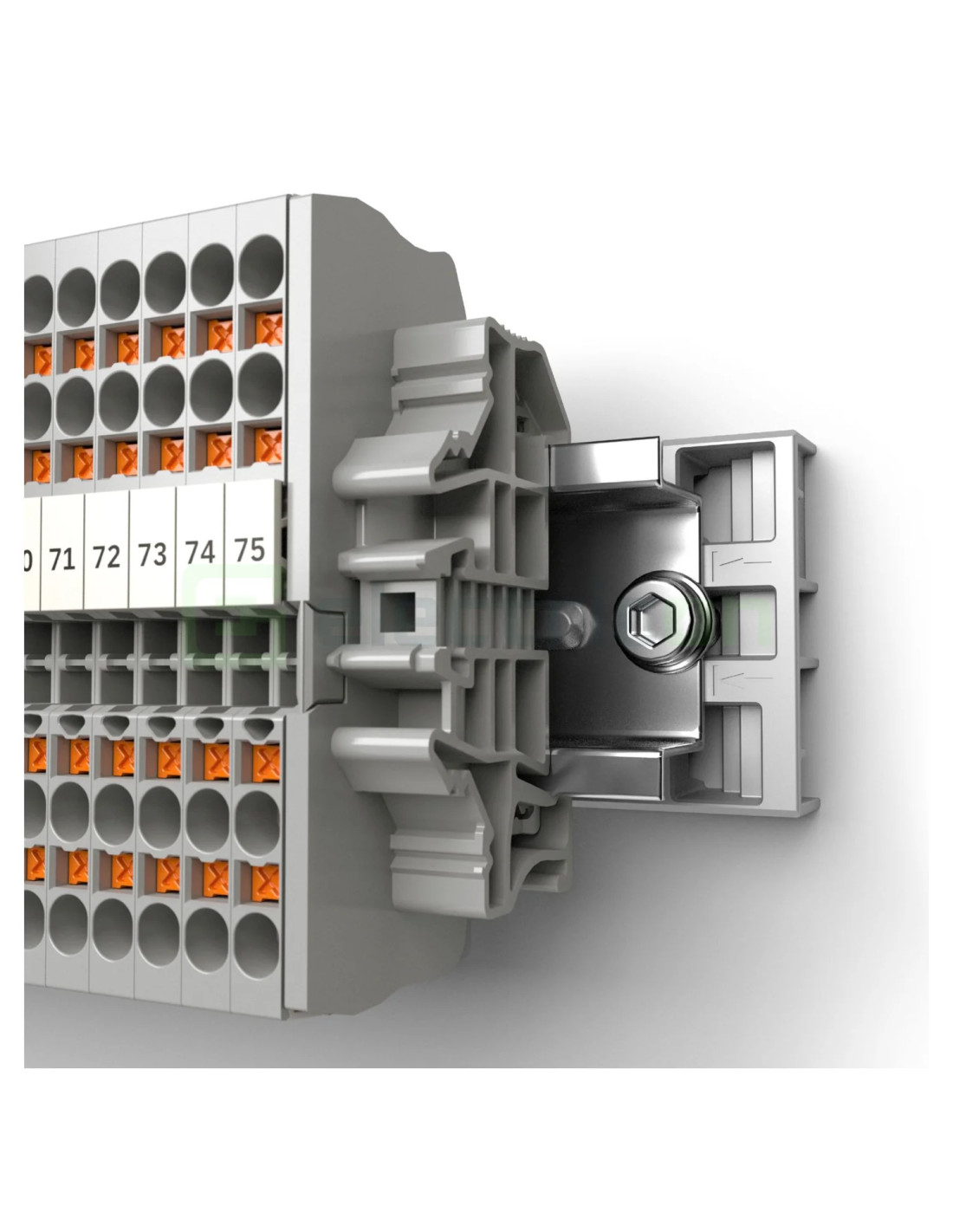

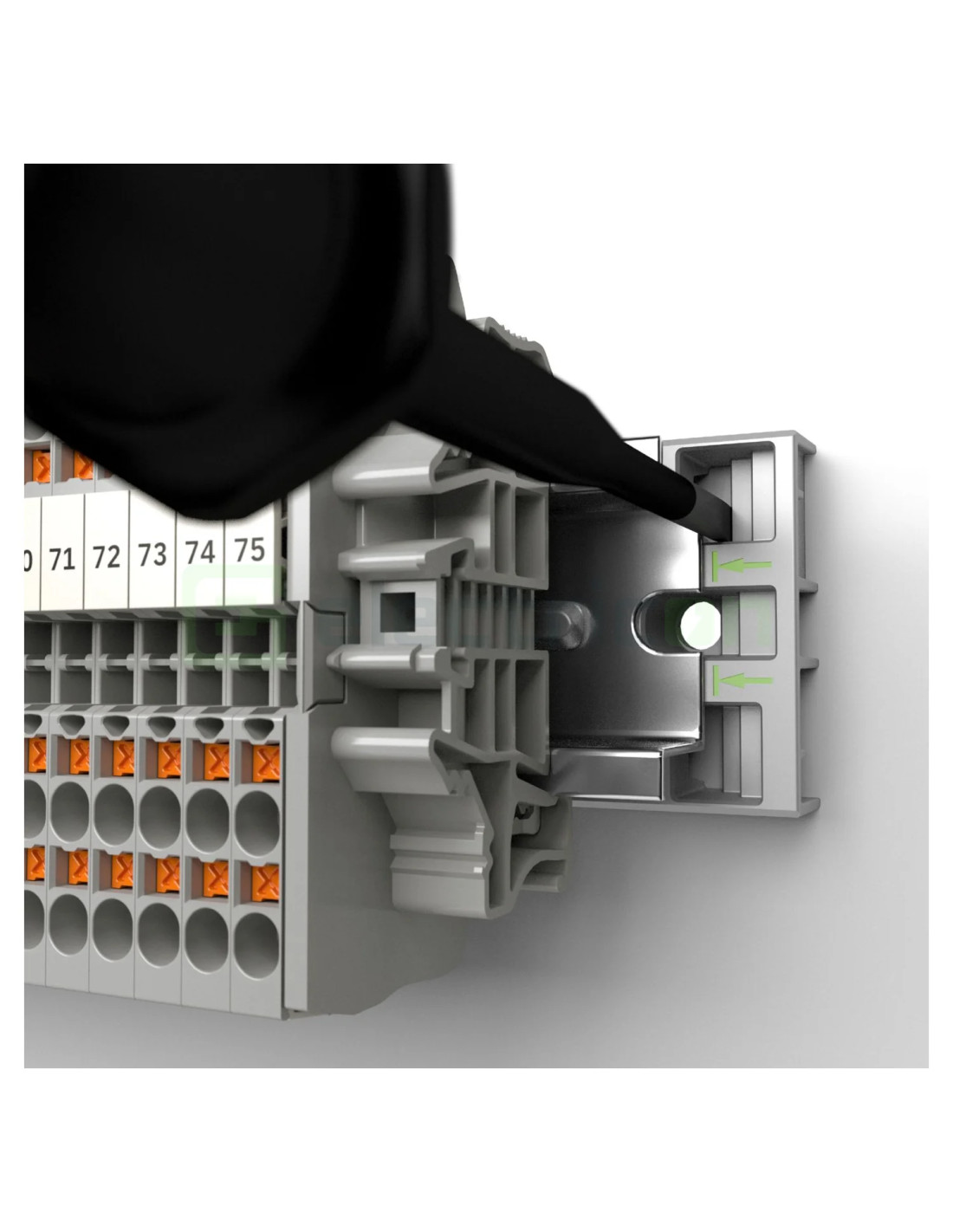

Adaptorul preia acest rol: se fixează cu un șurub M5 și susține șina NS 35/15. Corpul este din zinc turnat sub presiune, deci legătura dintre șină și suport este și mecanică, și electrică, cu o rezistență de contact declarată sub 5 mΩ.
Compatibilitatea cu șina
Producătorul declară adaptorul pentru șina NS 35/15, adică profilul de 35 mm lățime cu înălțimea de 15 mm. Șinele de 35 mm cu înălțimea de 7,5 mm au alt profil și nu intră în specificația acestui cod. Înainte de comandă, verificați înălțimea profilului montat, pentru că lățimea de 35 mm este comună ambelor variante și nu diferențiază.
Rezistența de contact
Valoarea declarată este sub 5 mΩ. Ea contează acolo unde șina DIN participă la continuitatea legăturii de echipotențializare a echipamentelor montate pe ea, situație în care rezistența fiecărei îmbinări din lanț se adună. Un adaptor din material izolant ar întrerupe acest traseu și ar impune o legătură separată cu conductor.

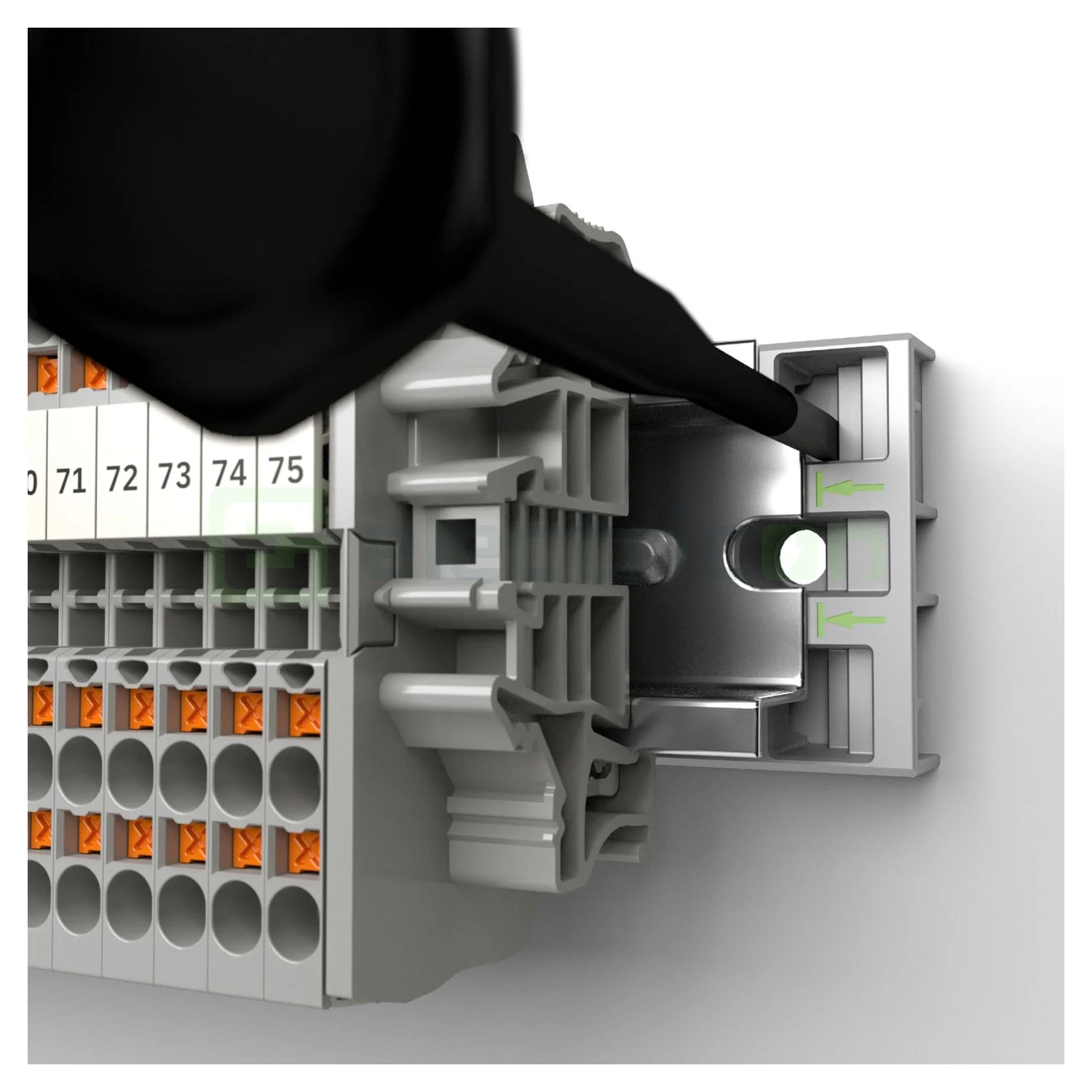

Valoarea se obține la strângerea corectă a șurubului. Momentul de strângere declarat este de 2 Nm.
Fixarea
- Filet șurub: M5.
- Moment de strângere: 2 Nm.
- Orificiu de 4,6 mm pentru știftul de centrare.
- Deschidere de fixare: 15 x 6,2 mm.
Șurubul și, după caz, piulița sau elementul filetat din placa de montaj nu sunt incluse.
Materialul și dimensiunile
- Material: zinc turnat sub presiune.
- Culoare: gri, RAL 7042.
- Dimensiuni: 89 x 40 x 17,8 mm (lățime x înălțime x adâncime).
- Greutate: 75 g bucata.
Unde se folosește
- Producția de tablouri și dulapuri de comandă.
- Construcția de mașini și de instalații industriale.

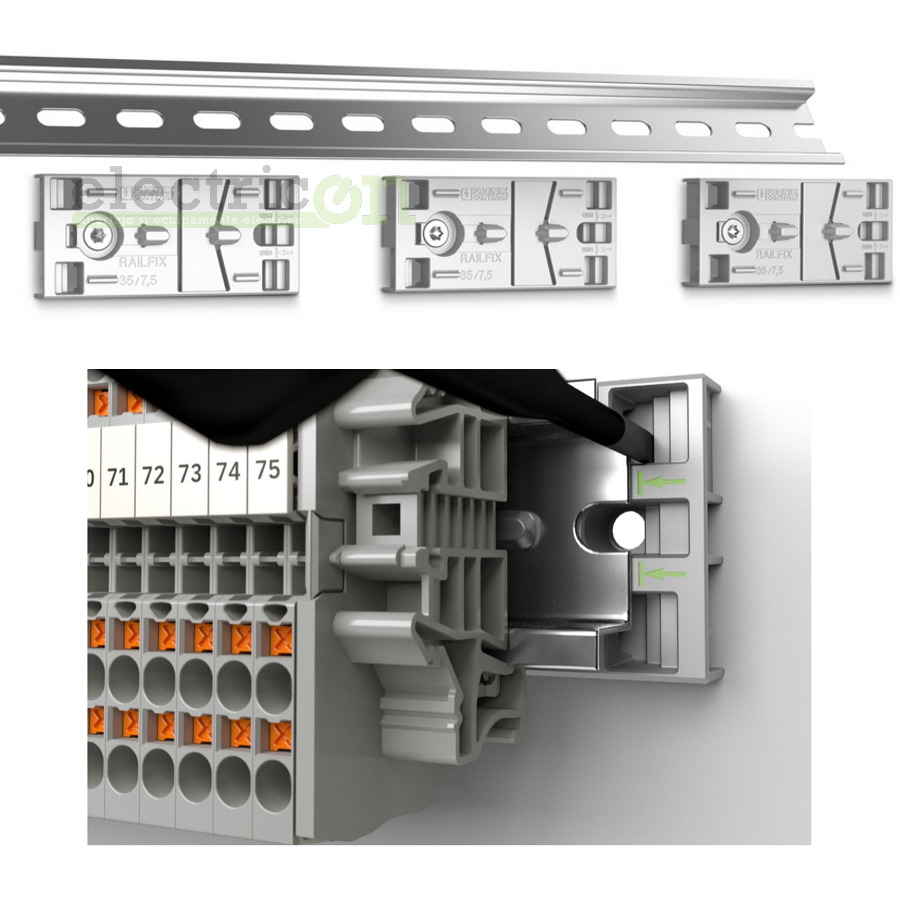

- Fixarea șinei pe placa de montaj, în situații în care profilul nu poate fi perforat în poziția cerută.

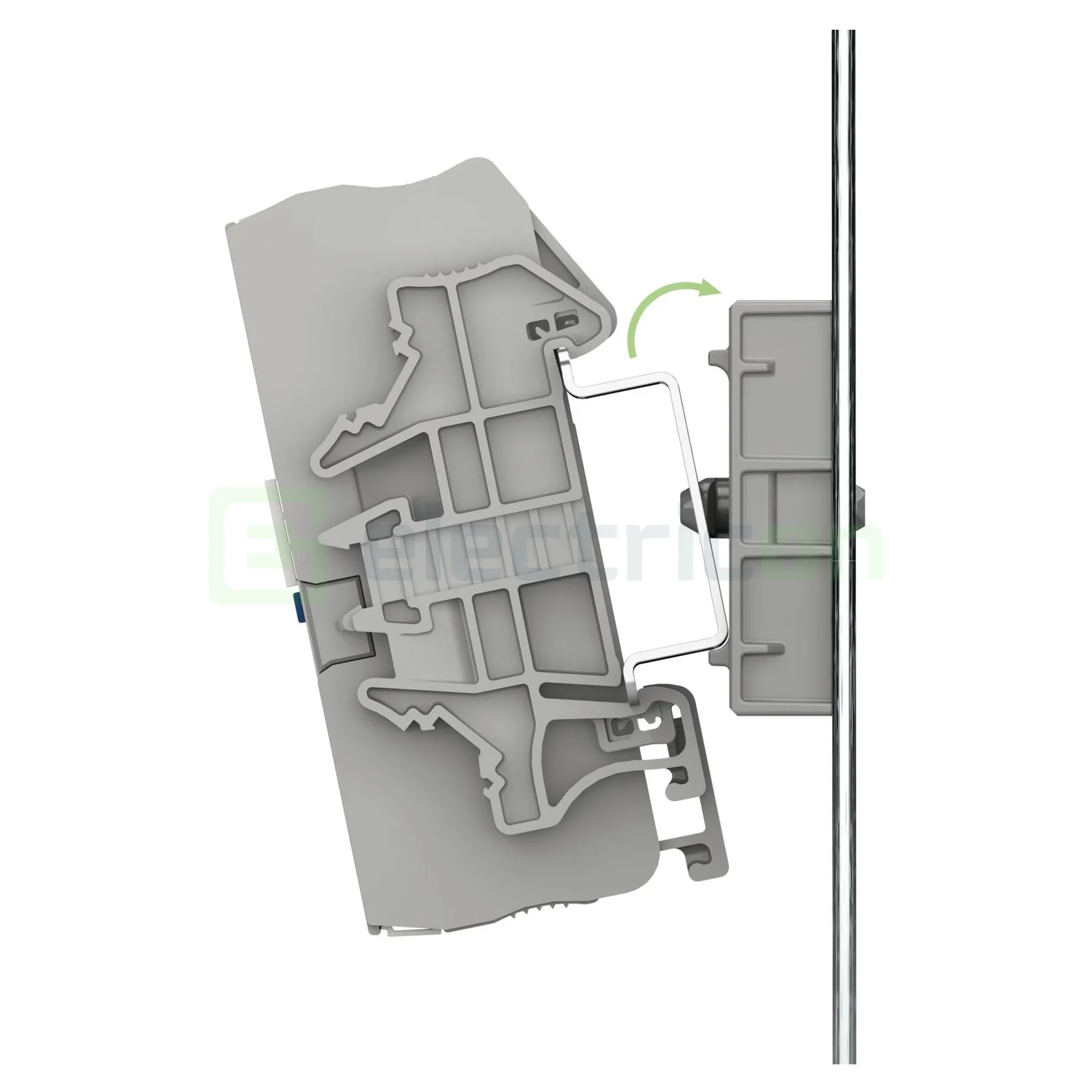

- Montarea șinei direct pe peretele carcasei, unde nu există placă de montaj.
Ambalarea
Produsul este livrat de producător în unități de 20 de bucăți, care reprezintă și cantitatea minimă de comandă.
Conformitate
- Îndeplinește cerințele directivei RoHS, fără aplicarea unor excepții.
- Nu conține substanțe din lista candidată REACH într-un procent masic mai mare de 0,1 %.
Date tehnice
| Producător |
Phoenix Contact |
| Cod producător |
1383151 |
| Denumire producător |
RAILFIX 35/15 |
| Tip |
suport adaptor de montaj |
| Șină compatibilă |
NS 35/15 |
| Material |
zinc turnat sub presiune |
| Culoare |
gri, RAL 7042 |
| Mod de fixare |
cu șurub |
| Filet șurub |
M5 |
| Moment de strângere |
2 Nm |
| Rezistență de contact |
sub 5 mΩ |
| Lățime |
89 mm |
| Înălțime |
40 mm |
| Adâncime |
17,8 mm |
| Deschidere de fixare |
15 x 6,2 mm |
| Orificiu știft de centrare |
4,6 mm |
| Greutate |
75 g bucata |
| Unitate de ambalare |
20 bucăți |
| Cod ETIM |
EC001024 |
| Cod tarifar vamal |
79070000 |
| Țara de origine |
Italia |
Întrebări frecvente
Se potrivește la orice șină DIN de 35 mm?
Nu. Producătorul îl declară pentru șina NS 35/15, adică profilul de 35 mm cu înălțimea de 15 mm. Varianta de 35 mm cu înălțimea de 7,5 mm are alt profil și nu este acoperită de această
