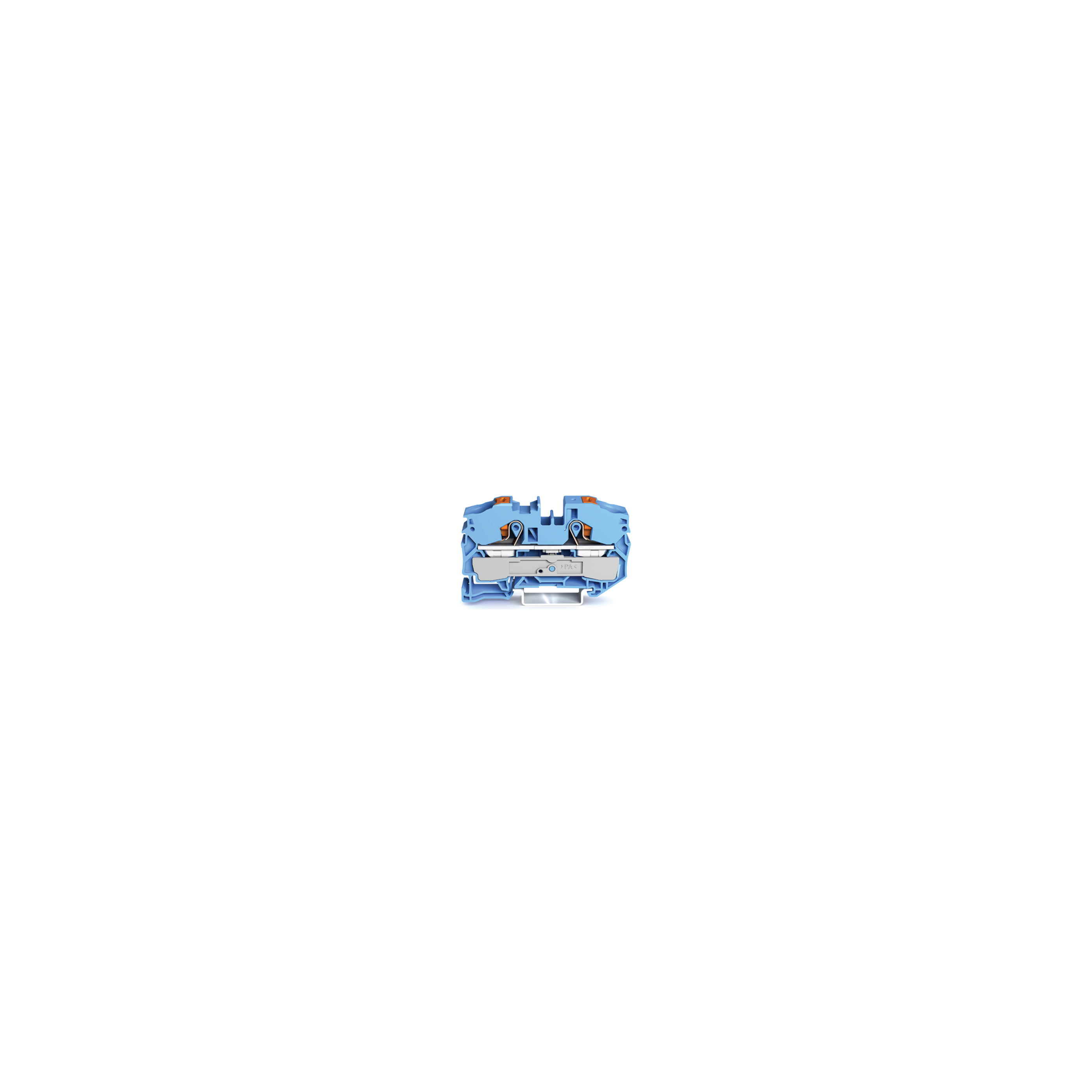

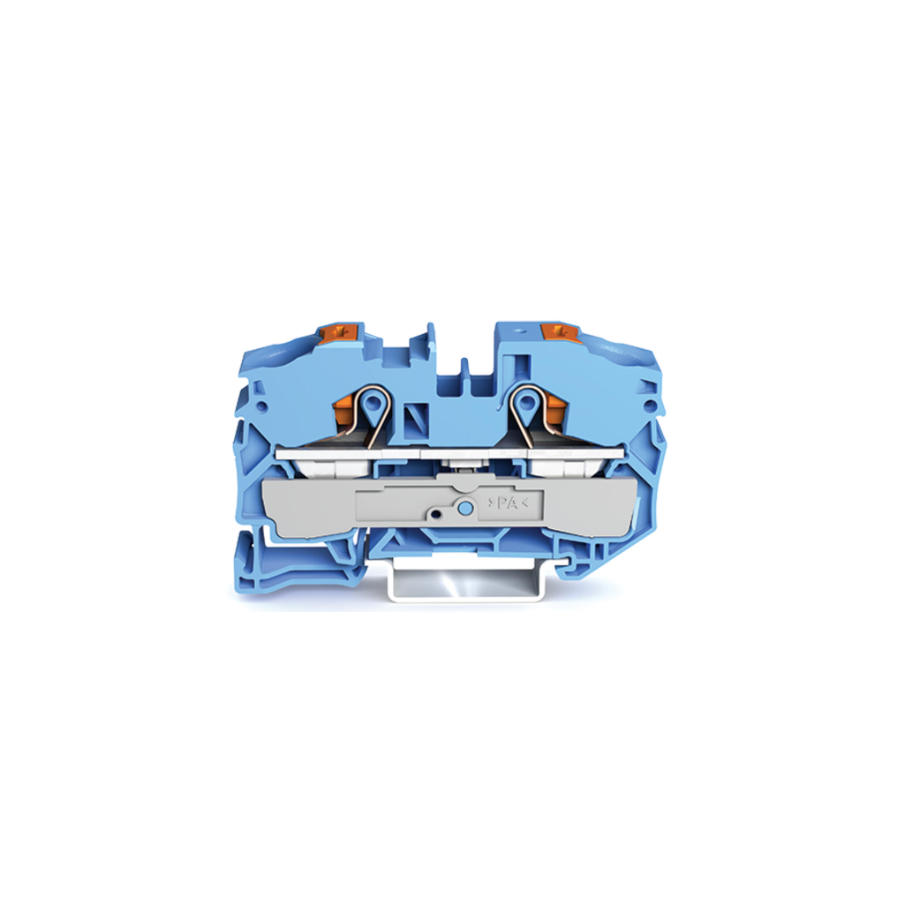

WAGO TOPJOB S 2216-1204 – clemă de trecere 16 mm² pentru șină DIN
WAGO TOPJOB S 2216-1204 este o clemă modulară de trecere pentru conectarea conductoarelor de cupru în tablouri electrice, dulapuri de automatizare și instalații de distribuție. Dispune de două puncte de conexiune aflate la același potențial electric.
Tehnologia Push-in CAGE CLAMP permite conectarea directă a conductoarelor rigide și a celor flexibile prevăzute cu ferule compatibile, în condițiile specificate de producător. Butonul de acționare facilitează deschiderea mecanismului de prindere pentru introducerea sau îndepărtarea conductorului.
Clema are secțiune nominală de 16 mm², curent nominal de 76 A și tensiune nominală de 800 V. Carcasa albastră facilitează identificarea conductorului sau a circuitului potrivit schemei de cablare.
Funcții importante
- Conectarea a două conductoare la același potențial
- Tehnologie Push-in CAGE CLAMP
- Buton de acționare integrat
- Port pentru testarea circuitului
- Posibilitate de punțare cu accesorii compatibile
- Marcaj lateral și central
- Montaj pe șină DIN 35 mm
- Carcasă din poliamidă PA66
Funcțiile explicate simplu
- Clemă de trecere: realizează continuitatea electrică între două conductoare conectate în aceeași bornă.
- Secțiune nominală 16 mm²: reprezintă dimensiunea nominală a conexiunii. Intervalul efectiv admis depinde de tipul conductorului și de utilizarea ferulelor.
- Push-in CAGE CLAMP: tehnologie de conectare cu arc care menține presiunea de contact fără strângere periodică prin șurub.
- Buton de acționare: permite deschiderea clemei pentru conectarea conductoarelor care nu pot fi introduse direct.
- Port de testare: permite conectarea accesoriilor compatibile pentru măsurări și verificări electrice.
- Sloturi pentru punți: permit realizarea distribuției între borne compatibile, utilizând accesorii WAGO corespunzătoare.
- Carcasă albastră: facilitează identificarea conexiunilor conform organizării și marcajelor tabloului electric.
Aplicații
Clema poate fi utilizată în tablouri de distribuție, dulapuri de automatizare, sisteme de comandă și alte instalații unde este necesară conectarea ordonată a conductoarelor de cupru pe șină DIN.
Compatibilitate
Compatibilă cu șine DIN 35 × 7,5 mm și 35 × 15 mm. Pentru punțare, marcare și închiderea grupurilor de cleme se utilizează accesoriile corespunzătoare sistemului WAGO TOPJOB S.
Important: valorile nominale și intervalele de secțiune trebuie respectate conform fișei tehnice. Clema nu este un aparat de protecție la suprasarcină sau scurtcircuit.
