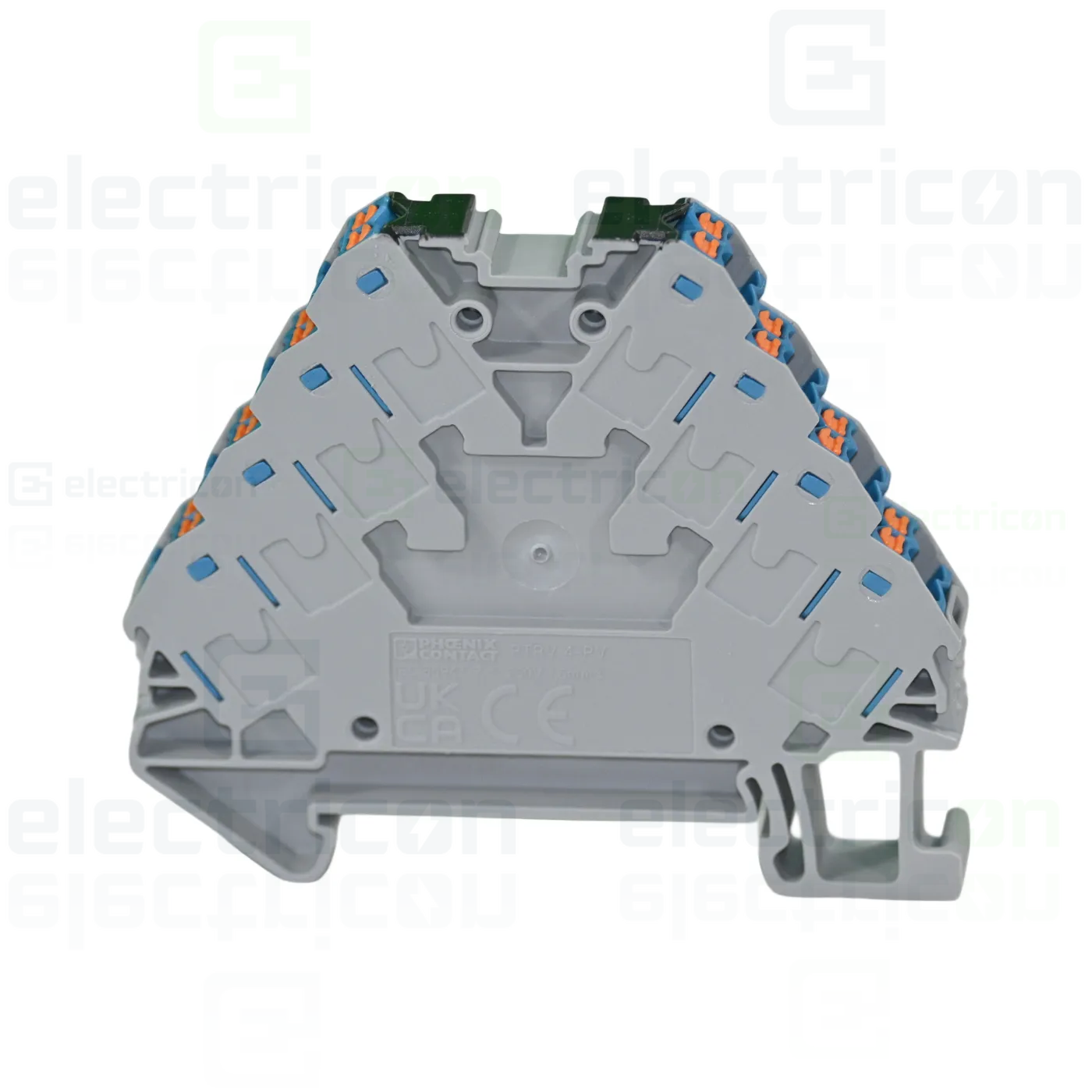

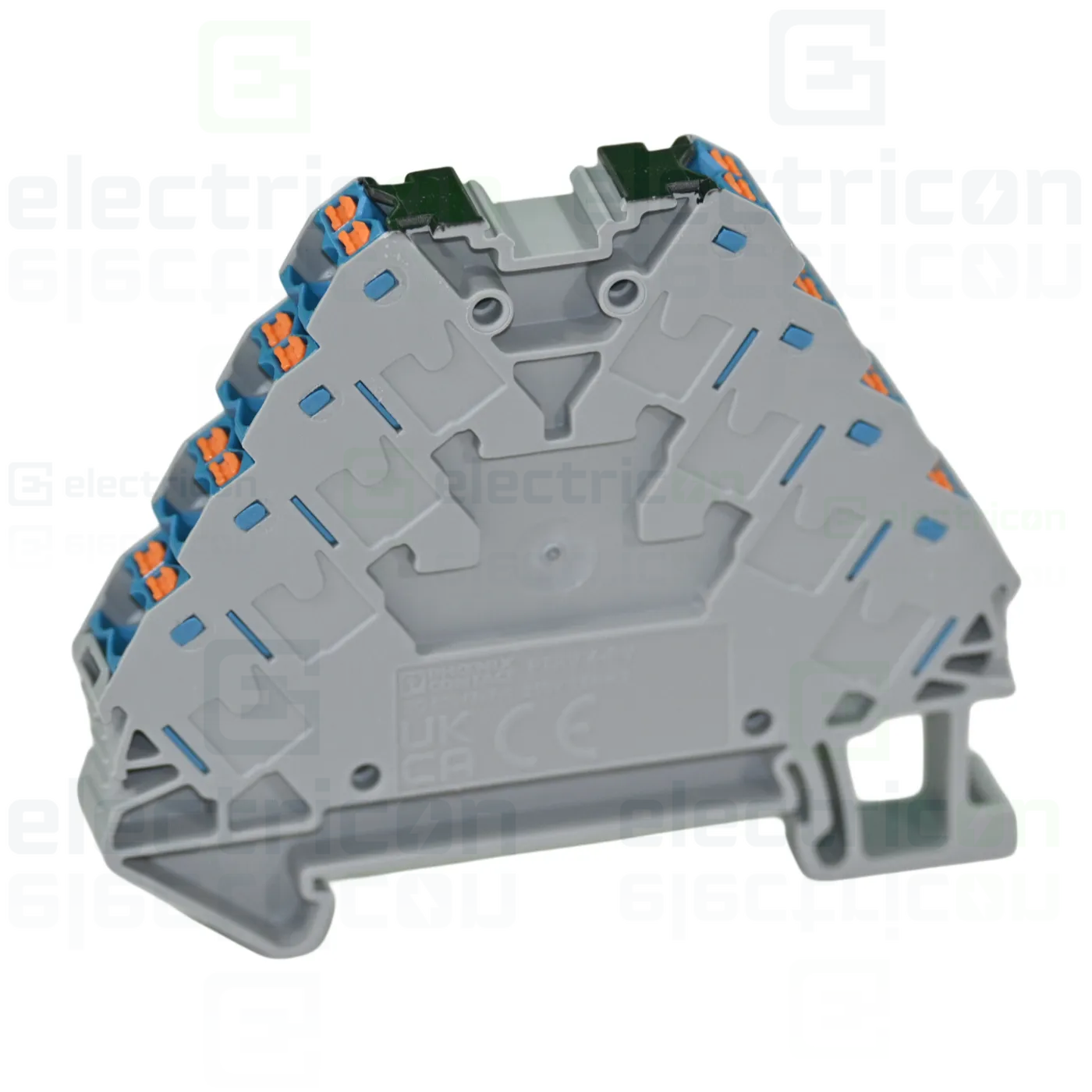

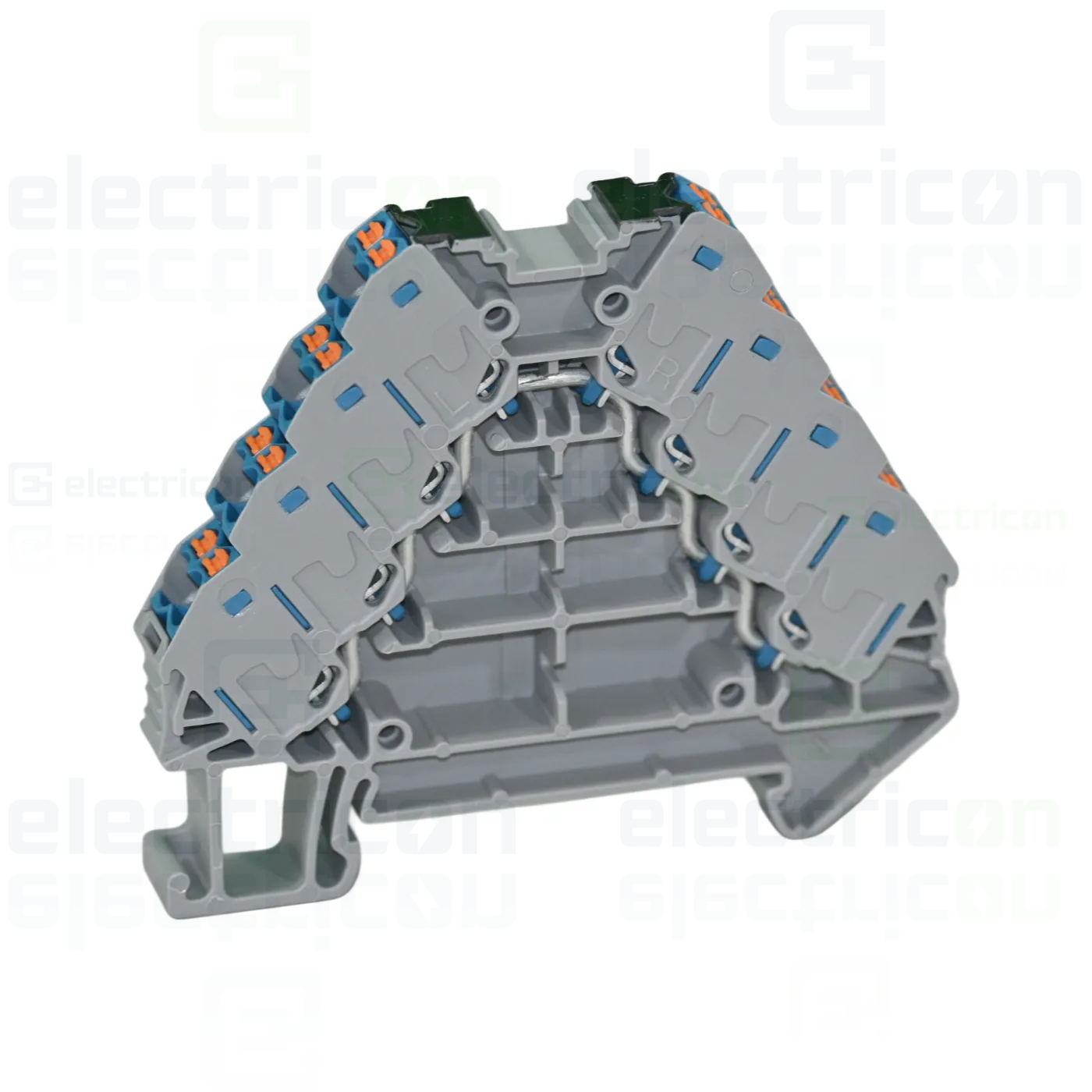

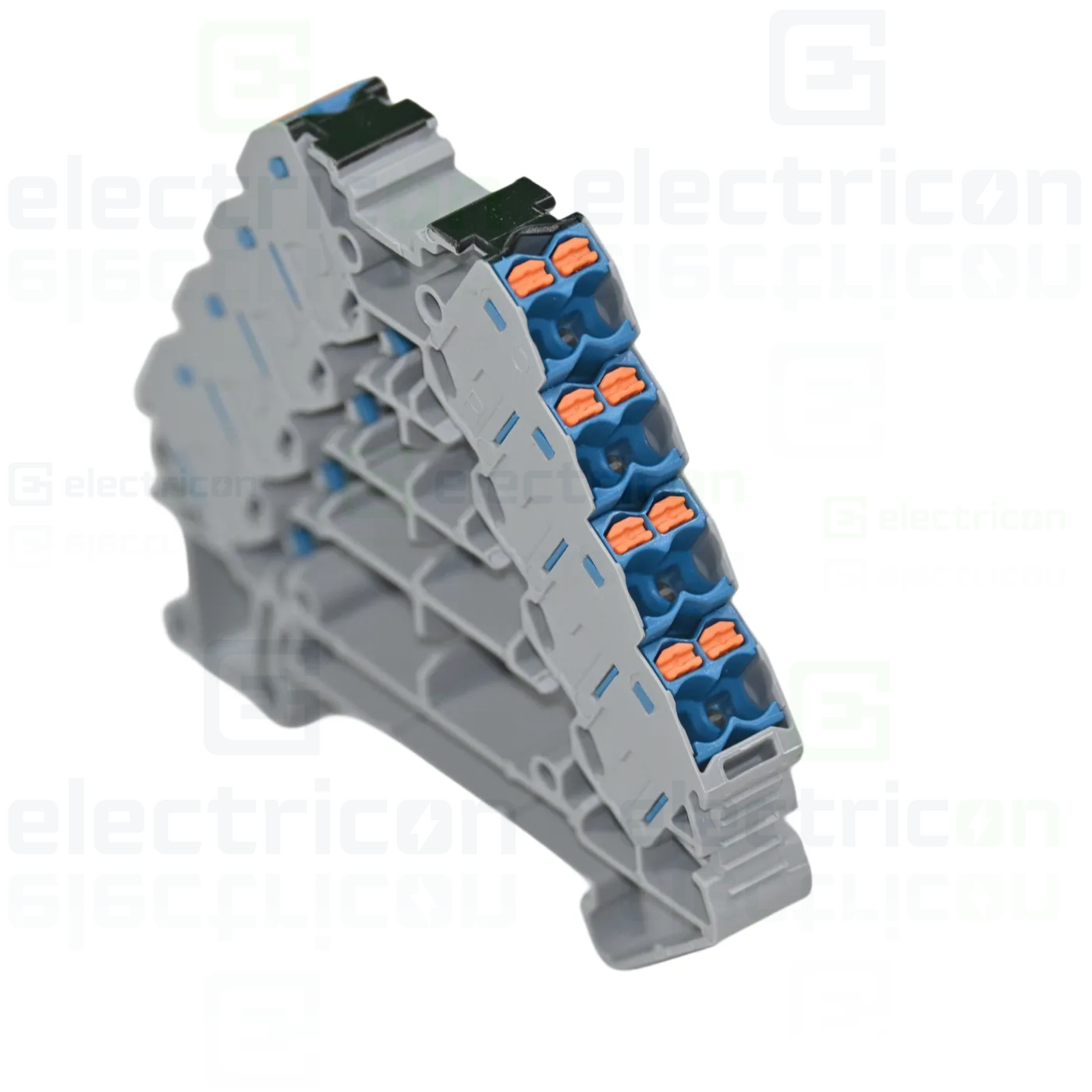

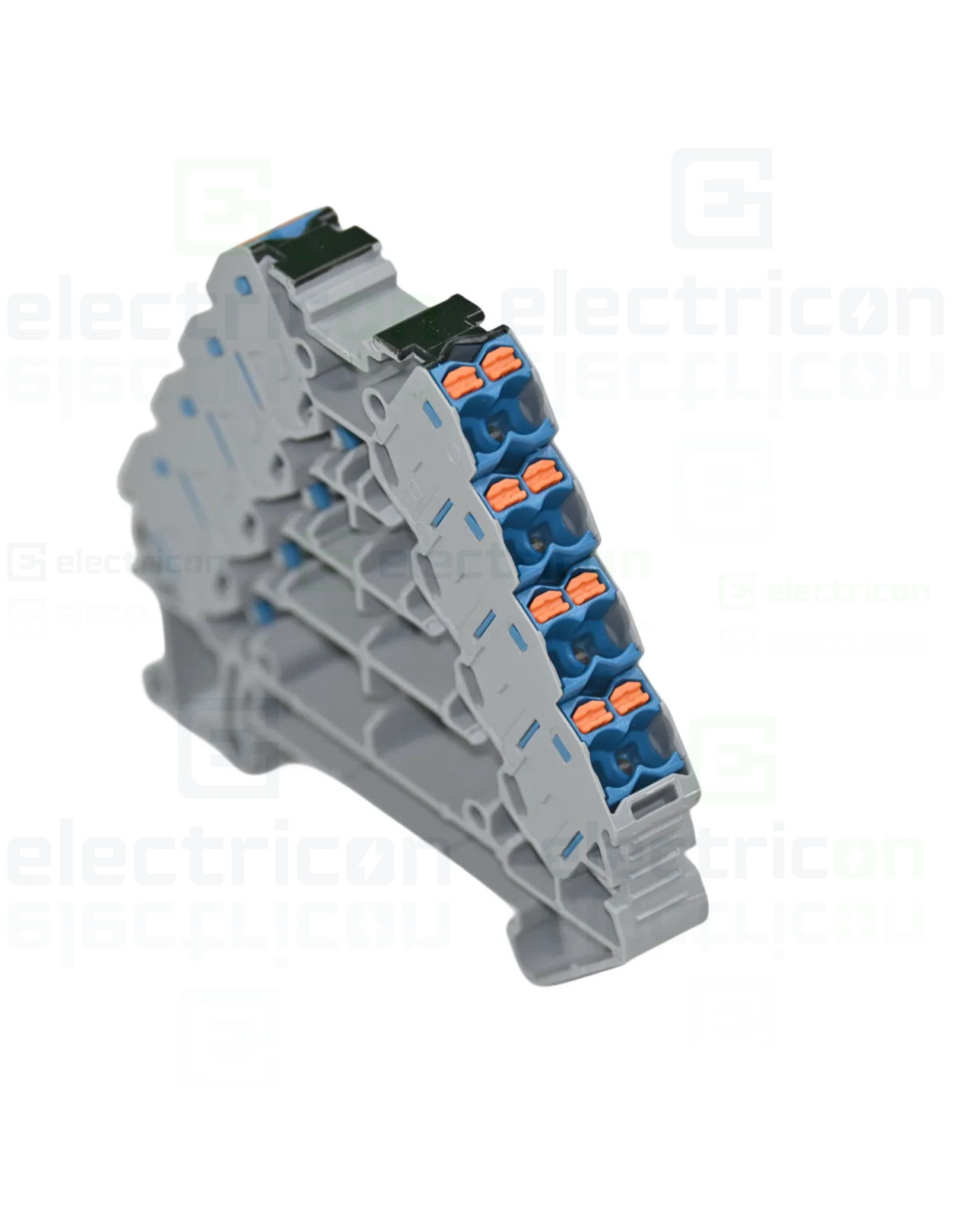

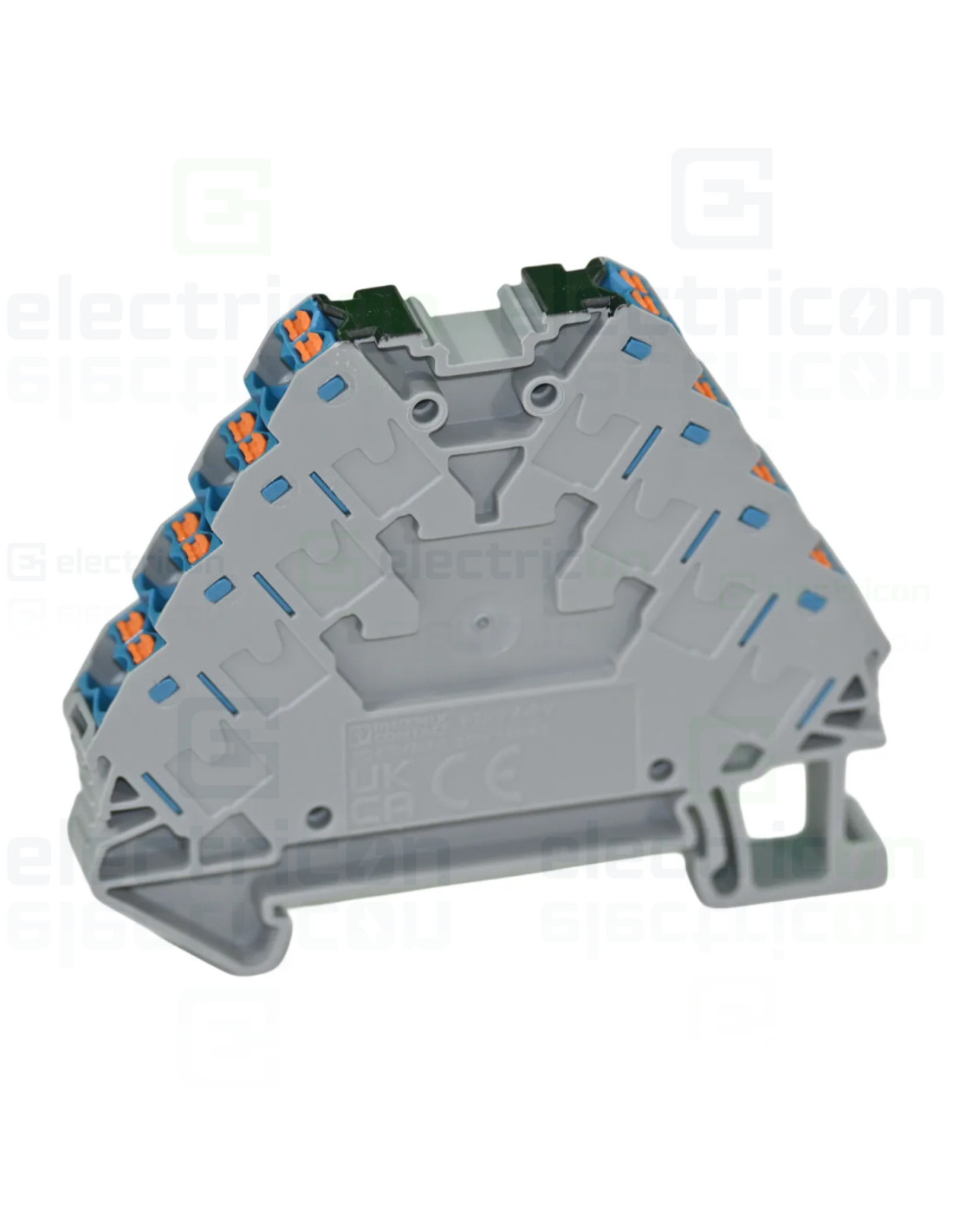

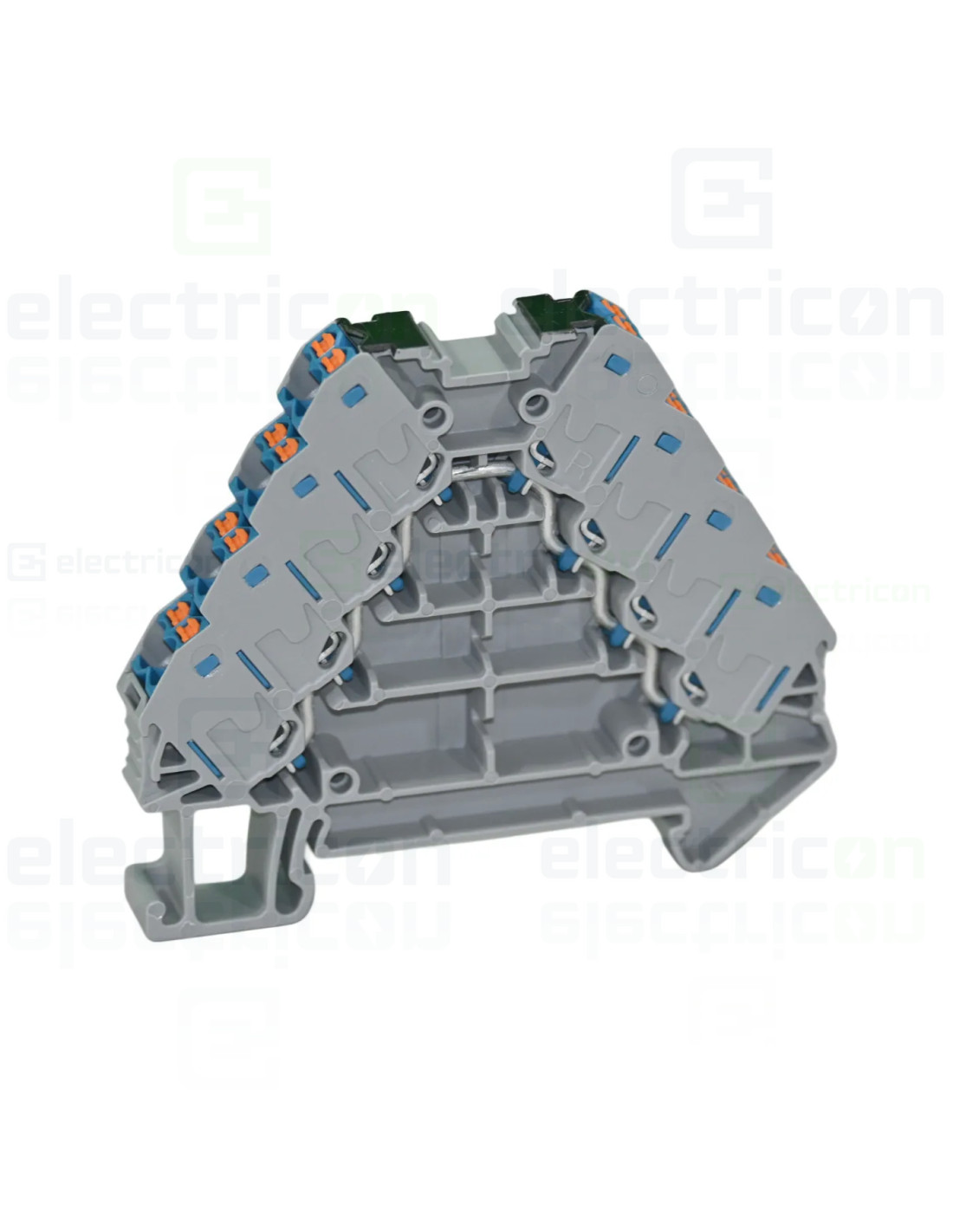

Clemă șir distribuție potențial Phoenix Contact 3270247
Clema are patru etaje suprapuse, fiecare cu câte patru puncte de conexiune push-in. Toate cele 16 puncte sunt pe același potențial, deci clema distribuie un singur potențial pe o lățime de 8,3 mm. Dimensiunile compacte permit cablarea fără unealtă în spații restrânse. În comerț, astfel de cleme se găsesc și sub numele de clemă șir etajată sau regletă multietajată.
Varianta 3270247 are carcasa gri, RAL 7042, și elementele de conexiune albastre. Denumirea de tip a producătorului este PTRV 4-PV /BU.
Limite electrice de utilizare
Tensiunea nominală este de 250 V, iar curentul nominal de 17,5 A. Curentul maxim de sarcină este de 20 A, cu conductor de 2,5 mm². Suma curenților tuturor conductorilor conectați nu trebuie să depășească 20 A.
Cele patru etaje sunt legate între ele în interiorul clemei. Clema nu separă circuite. Pentru patru potențiale separate se folosesc variantele PTRV 4 de repartiție.
Izolația corespunde categoriei de supratensiune III. Tensiunea de impuls nominală este de 4 kV. Puterea disipată în regim nominal este de 0,56 W.
Conexiuni
Toate cele 16 puncte de conexiune sunt push-in, cu secțiunea nominală de 1,5 mm² și lungimea de dezizolare de 8 … 10 mm. Fiecare punct acceptă conductori rigizi de 0,14 … 2,5 mm² și conductori flexibili, cu sau fără ferulă, de 0,14 … 1,5 mm².
Conductorii rigizi și cei cu ferulă se introduc direct, fără unealtă. Domeniul de introducere directă este de 0,34 … 2,5 mm² pentru conductor rigid și de 0,34 … 1,5 mm² pentru conductor cu ferulă. Conexiunile sunt realizate conform IEC 60947-7-1.
Între conductori se poate măsura cu sonde de test uzuale, prin punctul de test de 2,3 mm.
Montaj și construcție

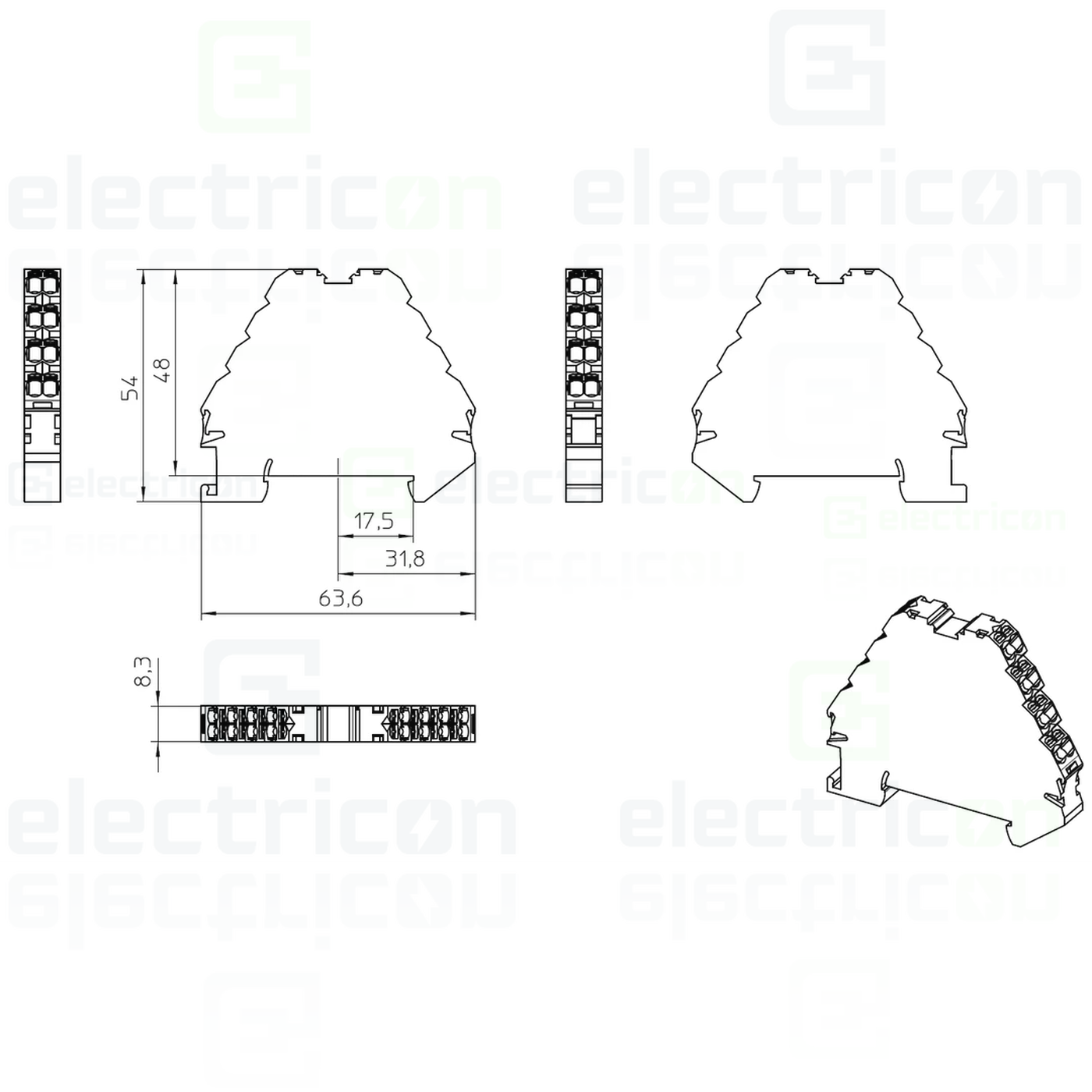

Clema se montează pe șină NS 35/7,5 sau NS 35/15. Adâncimea este de 55,5 mm pe NS 35/7,5 și de 63 mm pe NS 35/15. Lățimea este de 8,3 mm, iar înălțimea de 64 mm.
Carcasa are o latură deschisă. Pentru capătul rândului există capacele de capăt D-PTRV 4 WH, cu lățimea de 2,2 mm.
Carcasa este din poliamidă (PA), cu clasa de inflamabilitate V0 conform UL 94. Domeniul de temperatură în funcționare este de -60 … 105 °C. Limita de 105 °C este temperatura maximă de funcționare de scurtă durată (RTI Elec.). Montajul și acționarea se fac la -5 … 70 °C.
La vibrații, clema a trecut încercarea conform DIN EN 50155:2008-03, categoria 2, montaj pe boghiu. Condițiile au fost 5 … 250 Hz, 3,12 g, 5 h pe fiecare dintre axele X, Y și Z. La șocuri, încercarea s-a făcut conform aceluiași standard, cu 30 g și 18 ms. Au fost aplicate câte 3 șocuri pe fiecare sens al axelor X, Y și Z. Valorile corespund configurațiilor testate în laborator și nu se extrapolează automat la alte combinații.
Aplicații
Clema distribuie un singur potențial, cu curent nominal de până la 17,5 A, către 16 puncte de conexiune. Tehnologia push-in înlocuiește conexiunile de tip Wire-Wrap sau TERMI-POINT.
EN 45545-2 este standardul de protecție la incendiu pentru vehicule feroviare. Pentru cerințele R22, R23, R24 și R26, materialul carcasei se încadrează în nivelurile de risc HL 1 … HL 3. Încercările NFPA 130 pentru inflamabilitatea suprafeței, densitatea optică a fumului și toxicitatea gazelor au fost trecute.
Variante înrudite din serie
Clema șir de repartiție Phoenix Contact 3270115, PTRV 4 /WH, are patru potențiale separate și 10 A pe etaj, cu elemente de conexiune albe.
Clema șir de repartiție Phoenix Contact 3270122, PTRV 4 /GN, are patru potențiale separate și 10 A pe etaj, cu elemente de conexiune verzi.
Clema șir de repartiție Phoenix Contact 3270123, PTRV 4 /YE, are patru potențiale separate și 10 A pe etaj, cu elemente de conexiune galbene.
Clema șir de distribuție potențial Phoenix Contact 3270125, PTRV 4-PV /BK, are un singur potențial și 17,5 A, cu elemente de conexiune negre.
Clema șir de distribuție potențial Phoenix Contact 3270246, PTRV 4-PV /RD, are un singur potențial și 17,5 A, cu elemente de conexiune roșii.
Accesorii recomandate de producător
Accesoriile de mai jos se folosesc împreună cu clema 3270247.

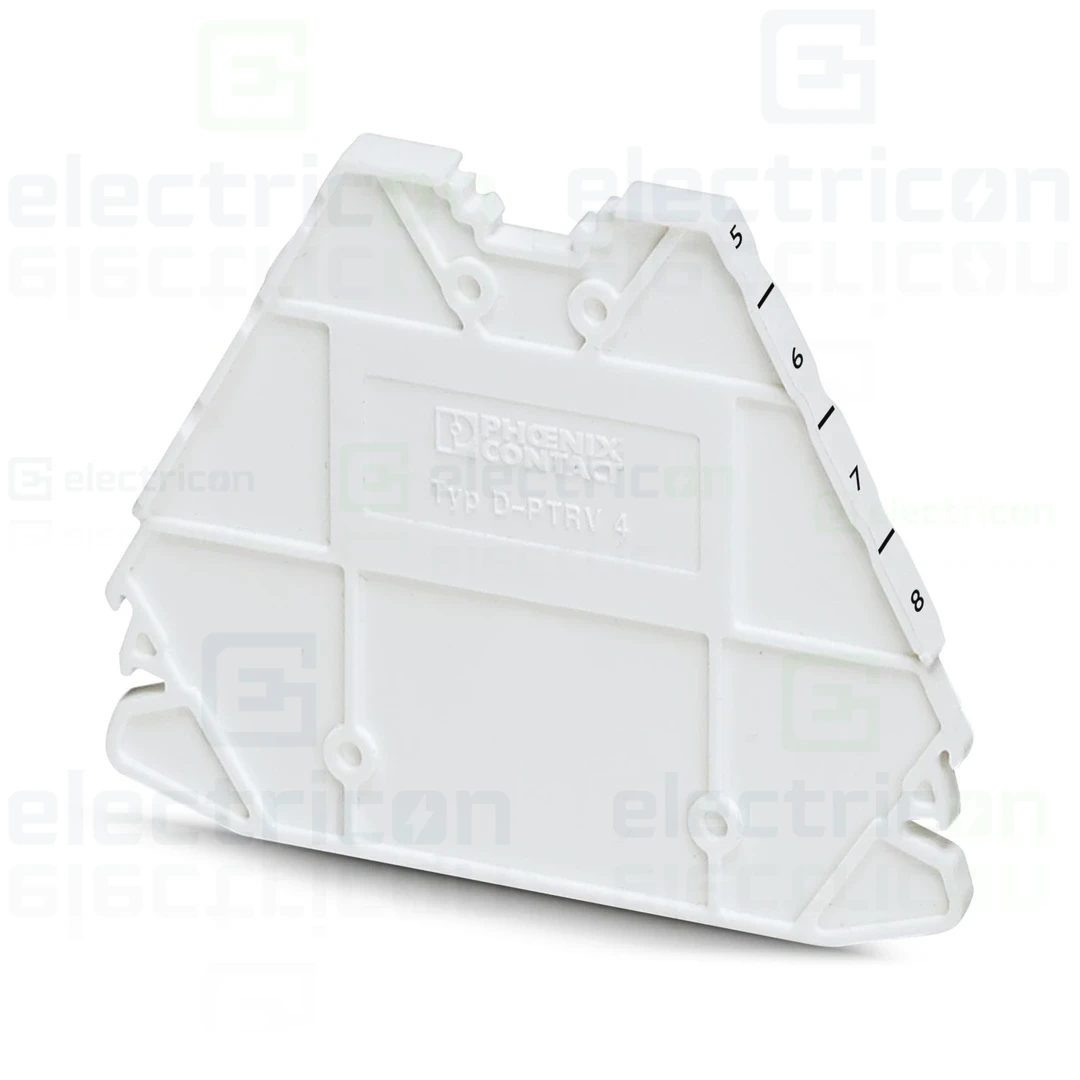

- Capace de capăt D-PTRV 4 WH (3270151), cu lățimea de 2,2 mm. Există și variante marcate 1-4, 4-1, A-D, D-A și 1-8 (1117529).
- Placă distanțier DP-PTRV 4 (3270163), cu lățimea de 8,3 mm.
- Suport de fixare CDC-PTRV (3270167), pentru patru module PTRV cu pas de 8,3 mm.
- Benzi de marcare ZB 8,3 pentru cleme cu lățimea de 8,3 mm și marcaje TM-PTRV 4 cu 8 câmpuri.
- Opritoare de capăt CLIPFIX 35 (3022218) și E/NS 35 N (0800886) pentru șină NS 35.
- Fișă de reducție RPS (0201647) și fișă de test MPS-MT (0201744), cu manșoane izolante MPS-IH.
- Șurubelnița SZF 0-0,4X2,5 (1204504) și unealta de acționare ST-BW 0 (1200135).
Date tehnice
| Producător |
Phoenix Contact |
| Cod producător |
3270247 |
| Denumire producător |
PTRV 4-PV /BU – Potential distributors |
| Tip produs |
Clemă de distribuție potențial (Potential distributor) |
| Număr de potențiale |
1, comun tuturor etajelor |
| Tensiune nominală |
250 V |
| Curent nominal |
17,5 A |
| Curent maxim de sarcină |
20 A (cu conductor de 2,5 mm²; suma curenților conductorilor conectați nu depășește această valoare) |
| Categorie de supratensiune |
III |
| Tensiune de impuls nominală |
4 kV |
| Putere disipată în regim nominal |
0,56 W |
| Număr de etaje |
4 |
| Număr total de puncte de conexiune |
16, câte 4 pe etaj |
| Număr de poziții |
2 |
| Tehnologie de conexiune |
Push-in |
| Secțiune nominală |
1,5 mm² |
| Secțiune, conductor rigid |
0,14 … 2,5 mm² (AWG 26 … 14) |
| Secțiune, conductor flexibil |
0,14 … 1,5 mm² (AWG 26 … 16) |
| Secțiune, flexibil cu ferulă |
0,14 … 1,5 mm² |
| Introducere directă |
0,34 … 2,5 mm² rigid; 0,34 … 1,5 mm² cu ferulă |
| Lungime de dezizolare |
8 … 10 mm |
| Punct de test |
2,3 mm |
| Mod de montaj |
Șină NS 35/7,5 sau NS 35/15 |
| Lățime |
8,3 mm |
| Înălțime |
64 mm |
| Adâncime pe NS 35/7,5 |
55,5 mm |
| Adâncime pe NS 35/15 |
63 mm |
| Greutate |
13 g (17,1 g cu ambalaj) |
| Temperatură în funcționare |
-60 … 105 °C (105 °C: maximum de scurtă durată, RTI Elec.) |
| Temperatură de depozitare și transport |
-25 … 60 °C (maximum 24 h: -60 … 70 °C) |
| Temperatură la montaj și acționare |
-5 … 70 °C |
| Umiditate admisă la depozitare și transport |
30 … 70 % |
| Material izolant |
PA (poliamidă), grupa de material I |
| Clasă de inflamabilitate UL 94 |
V0 |
| Utilizare statică a materialului izolant la frig |
-60 °C |
| Indice de temperatură al materialului izolant (DIN EN 60216-1) |
125 °C |
| Indice relativ de temperatură (UL 746 B, electric) |
130 °C |
| Latură deschisă |
Da |
| Culoare carcasă |
Gri (RAL 7042) |
| Culoare elemente de conexiune |
Albastru |
| Standard de conexiune |
IEC 60947-7-1 |
| Protecție la incendiu, vehicule feroviare (EN 45545-2) |
R22, R23, R24, R26: HL 1 … HL 3 |
| NFPA 130 |
Degajare de căldură 27,5 MJ/kg (ASTM E 1354); inflamabilitate suprafață, densitate fum, toxicitate gaze: încercări trecute |
| Încercare la tensiune de impuls |
4,8 kV, trecută |
| Încercare la tensiune de frecvență industrială |
1,5 kV, trecută |
| Curent de scurtă durată admisibil |
0,18 kA la 1,5 mm²; 0,3 kA la 2,5 mm² |
| RoHS UE |
Conform, fără exceptări |
| Aprobări |
CSA, cULus Recognized (300 V, 10 A, AWG 26 … 14); IECEE CB, KEMA-KEUR (250 V, 17,5 A); DNV; EAC |
| Unitate de ambalare |
10 buc. |
| Cantitate minimă de comandă la producător |
10 buc. |
| Cod vamal |
85369010 |
| Țară de origine |
PL |
| ETIM 10.0 |
EC000897 |
| ECLASS 13.0 / 15.0 |
27250105 |
| UNSPSC 21.0 |
39121400 |
| EAN (GTIN) |
4055626282527 |
Întrebări frecvente
Ce înseamnă /BU în denumirea clemei 3270247?
Sufixul /BU corespunde elementelor de conexiune albastre. Carcasa clemei Phoenix Contact 3270247 este gri, RAL 7042. Sufixul PV din denumire corespunde variantelor de distribuție potențial din seria PTRV.
Ce curent și ce tensiune suportă clema de distribuție potențial 3270247?
Tensiunea nominală este de 250 V, iar curentul nominal de 17,5 A. Curentul maxim de sarcină este de 20 A, cu conductor de 2,5 mm², pentru suma curenților tuturor conductorilor. Pentru aprobările CSA și cULus, valorile sunt de 300 V și 10 A.
Sunt legate între ele etajele clemei 3270247?
Da. Clema 3270247 are un singur potențial, comun tuturor celor 16 puncte de conexiune. Pentru patru potențiale separate se folosesc variantele de repartiție PTRV 4, de exemplu 3270115.
Cum se conectează conductorii în clema 3270247?
Conductorii rigizi și cei cu ferulă se introduc direct în punctele push-in, fără unealtă. Domeniul de introducere directă este de 0,34 … 2,5 mm² rigid și de 0,34 … 1,5 mm² cu ferulă. Lungimea de dezizolare este de 8 … 10 mm.
Cum se face măsurarea pe clema 3270247?
Clema are un punct de test de 2,3 mm. Prin el se poate măsura între conductori cu sonde de test uzuale.
Ce capac de capăt se folosește cu clema 3270247?
Carcasa clemei 3270247 are o latură deschisă. Pentru capătul rândului există capacele D-PTRV 4 WH, cu lățimea de 2,2 mm. Capacele există nemarcate sau marcate 1-4, 4-1, A-D, D-A și 1-8.
Pe ce șine se montează clema 3270247?
Clema se montează pe șină NS 35/7,5 sau NS 35/15. Adâncimea este de 55,5 mm pe NS 35/7,5 și de 63 mm pe NS 35/15. Lățimea clemei este de 8,3 mm.
