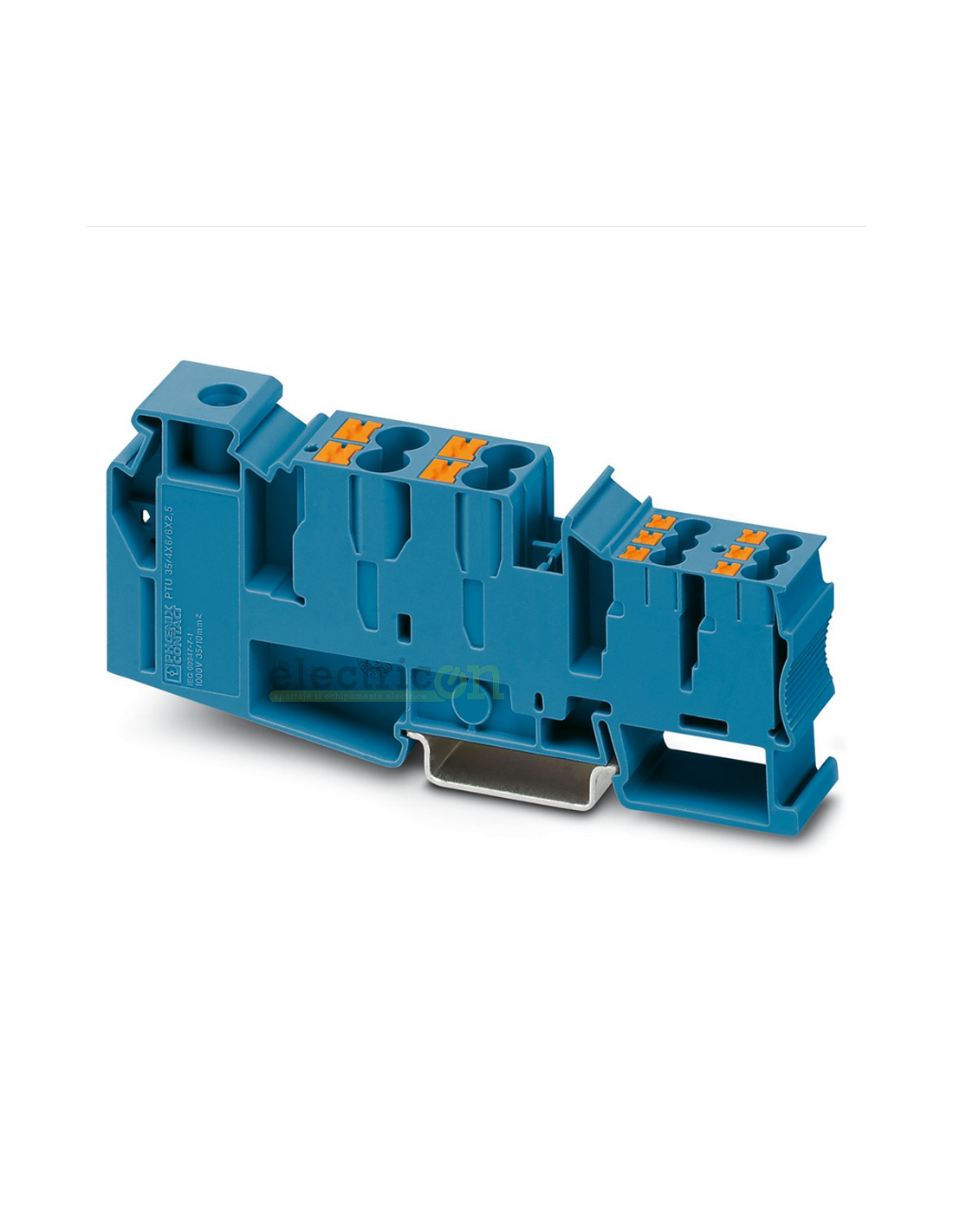

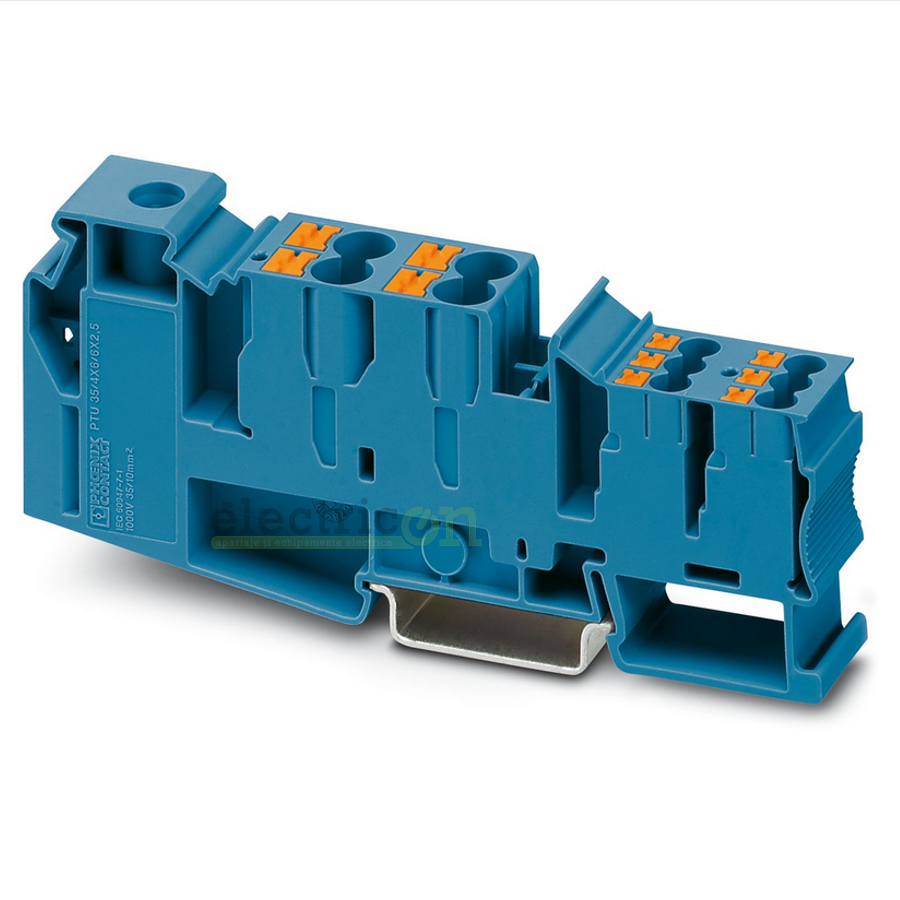

Clemă distribuție potențial Phoenix Contact 3214081
Clema preia pe șina DIN un conductor de alimentare de secțiune mare și împarte același potențial pe mai mulți conductori de secțiune mică. Intrarea și plecările folosesc tehnologii diferite: șurub pentru alimentare, push-in pentru plecări. Toate cele 11 puncte de conexiune sunt pe un singur rând, pe o lățime de 16,3 mm.
Varianta 3214081 are carcasa albastră, RAL 5015. Denumirea de tip a producătorului este PTU 35/4X6/6X2,5 BU, din familia PTU.
Limite electrice de utilizare
Tensiunea nominală este de 1000 V pentru toate cele trei tipuri de conexiune. Curentul nominal al bornei cu șurub este de 105 A. Suma curenților tuturor conductorilor conectați nu trebuie să depășească 105 A.
Fiecare locaș push-in de 6 mm² are curentul maxim de 41 A. Fiecare locaș push-in de 2,5 mm² are curentul maxim de 24 A.
Clema nu protejează conductorii la suprasarcină sau la scurtcircuit. Protecția conductorilor conectați se asigură separat, conform normelor de siguranță aplicabile instalației. Clema are un singur potențial, deci nu separă circuite între ele.
Izolația corespunde categoriei de supratensiune III și gradului de poluare 2. Puterea disipată în regim nominal este de 4,06 W.
Conexiuni
Borna de alimentare se află pe latura stângă și are șurub M6. Cuplul de strângere este de 3,2 … 3,7 Nm, iar lungimea de dezizolare de 18 mm. Borna primește conductori rigizi sau flexibili de 1,5 … 50 mm². Pentru conductorii flexibili cu ferulă, domeniul este de 1,5 … 35 mm².
În borna cu șurub se pot conecta și doi conductori de aceeași secțiune. Domeniul este de 1,5 … 16 mm² pentru conductori rigizi și de 1,5 … 10 mm² pentru conductori flexibili.
Cele patru locașuri push-in din zona centrală au secțiunea nominală de 6 mm² și lungimea de dezizolare de 12 mm. Acceptă conductori rigizi de 0,5 … 10 mm² și conductori flexibili, cu sau fără ferulă, de 0,5 … 6 mm².
Cele șase locașuri push-in din dreapta au secțiunea nominală de 2,5 mm². Lungimea de dezizolare este de 8 … 10 mm. Acceptă conductori rigizi de 0,14 … 4 mm² și conductori flexibili, cu sau fără ferulă, de 0,14 … 2,5 mm².
Conductorii rigizi și cei cu ferulă se introduc direct în locașurile push-in, fără unealtă. La locașurile de 6 mm², introducerea directă se face la 1 … 10 mm² rigid și la 1 … 6 mm² cu ferulă. La locașurile de 2,5 mm², domeniile sunt 0,34 … 4 mm² rigid și 0,34 … 2,5 mm² cu ferulă.
Ambele tipuri de locașuri push-in acceptă doi conductori flexibili de 0,5 … 1,5 mm² într-o ferulă TWIN cu guler de plastic. Toate conexiunile sunt realizate conform IEC 60947-7-1.
Montaj și construcție
Clema se montează pe șină NS 35/7,5 sau NS 35/15. Adâncimea este de 48,8 mm pe NS 35/7,5 și de 56,3 mm pe NS 35/15. Lățimea este de 16,3 mm, iar înălțimea de 110,4 mm.
Conexiunile sunt accesibile din față, ceea ce permite cablarea în spații restrânse. Pe lângă puțul cu dublă funcție, care permite testarea, clema are un punct de test suplimentar.
Carcasa este din poliamidă (PA), cu clasa de inflamabilitate V0 conform UL 94. Laterala carcasei este închisă. Domeniul de temperatură în funcționare este de -60 … 110 °C, inclusiv autoîncălzirea. Montajul și acționarea se fac la -5 … 70 °C.
La vibrații, clema a trecut încercarea conform EN 50155:2021-07, categoria 2, montaj pe boghiu. Condițiile au fost 5 … 250 Hz, 3,12 g, 5 h pe fiecare dintre axele X, Y și Z. La șocuri, încercarea s-a făcut conform DIN EN 50155:2008-03, cu 30 g și 18 ms. Au fost aplicate câte 3 șocuri pe fiecare sens al axelor X, Y și Z. Valorile corespund configurațiilor testate în laborator și nu se extrapolează automat la alte combinații.
Aplicații
Clema este destinată instalațiilor electrice din clădiri și construcției de mașini.
EN 45545-2 este standardul de protecție la incendiu pentru vehicule feroviare. Pentru cerințele R22, R23, R24 și R26, materialul carcasei se încadrează în nivelurile de risc HL 1 … HL 3. Încercările NFPA 130 pentru inflamabilitatea suprafeței, densitatea optică a fumului și toxicitatea gazelor au fost trecute.
Variante înrudite din serie

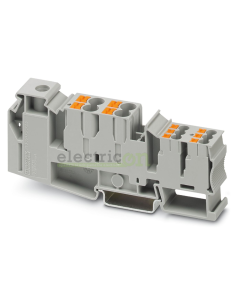

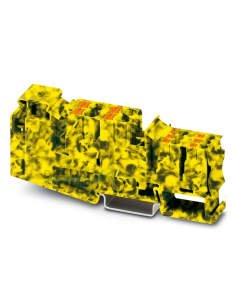

Aceeași configurație de conexiuni este disponibilă și în alte culori ale carcasei:
Accesorii recomandate de producător
Accesoriile de mai jos se folosesc împreună cu clema 3214081. Unele dintre ele pot restricționa funcționarea clemei.
- Punți de legătură FBS cu pas de 8,2 mm și curent nominal de 41 A, de exemplu FBS 2-8, 3030284 și FBS 5-8, 3030310. Există și variante albastre FBS …-8 BU.
- Punți de legătură FBSR cu pas de 8,2 mm și curent nominal de 32 A.
- Benzi de marcare ZB 16 și plăcuțe de marcare UC-TM 16 pentru cleme cu lățimea de 16 mm.
- Adaptoare de test PAI-4-FIX pentru fișe de test de 4 mm și cleme cu pas de 8,2 mm.
- Șine NS 35/7,5 și NS 35/15.
Date tehnice
| Producător |
Phoenix Contact |
| Cod producător |
3214081 |
| Denumire producător |
PTU 35/4X6/6X2,5 BU – Potential collective terminal |
| Familie de produse |
PTU |
| Tip produs |
Distribuitor de potențial |
| Număr de potențiale |
1 |
| Tensiune nominală |
1000 V |
| Curent nominal, borna cu șurub |
105 A |
| Curent maxim de sarcină |
105 A (suma curenților tuturor conductorilor conectați) |
| Curent nominal, locaș push-in 6 mm² |
41 A |
| Curent nominal, locaș push-in 2,5 mm² |
24 A |
| Categorie de supratensiune |
III |
| Grad de poluare |
2 |
| Putere disipată în regim nominal |
4,06 W |
| Număr total de puncte de conexiune |
11, pe un singur rând |
| Borna de alimentare |
1 × șurub M6, cuplu 3,2 … 3,7 Nm, calibru cilindric intern B9 |
| Secțiune borna cu șurub, rigid / flexibil |
1,5 … 50 mm² (AWG 14 … 2) |
| Secțiune borna cu șurub, flexibil cu ferulă |
1,5 … 35 mm² |
| Doi conductori în borna cu șurub |
1,5 … 16 mm² rigid; 1,5 … 10 mm² flexibil |
| Dezizolare borna cu șurub |
18 mm |
| Locașuri push-in 6 mm² |
4, secțiune nominală 6 mm² |
| Secțiune locaș 6 mm² |
0,5 … 10 mm² rigid; 0,5 … 6 mm² flexibil, cu sau fără ferulă |
| Introducere directă, locaș 6 mm² |
1 … 10 mm² rigid; 1 … 6 mm² cu ferulă |
| Dezizolare locaș 6 mm² |
12 mm |
| Locașuri push-in 2,5 mm² |
6, secțiune nominală 2,5 mm² |
| Secțiune locaș 2,5 mm² |
0,14 … 4 mm² rigid; 0,14 … 2,5 mm² flexibil, cu sau fără ferulă |
| Introducere directă, locaș 2,5 mm² |
0,34 … 4 mm² rigid; 0,34 … 2,5 mm² cu ferulă |
| Dezizolare locaș 2,5 mm² |
8 … 10 mm |
| Doi conductori în ferulă TWIN, locașuri push-in |
0,5 … 1,5 mm² |
| Mod de montaj |
Șină NS 35/7,5 sau NS 35/15 |
| Lățime |
16,3 mm |
| Înălțime |
110,4 mm |
| Adâncime pe NS 35/7,5 |
48,8 mm |
| Adâncime pe NS 35/15 |
56,3 mm |
| Greutate |
76,1 g |
| Temperatură în funcționare |
-60 … 110 °C, inclusiv autoîncălzirea |
| Temperatură de depozitare și transport |
-25 … 60 °C (maximum 24 h: -60 … 70 °C) |
| Temperatură la montaj și acționare |
-5 … 70 °C |
| Umiditate admisă în funcționare |
20 … 90 % |
| Umiditate admisă la depozitare și transport |
30 … 70 % |
| Material izolant |
PA (poliamidă), grupa de material I |
| Clasă de inflamabilitate UL 94 |
V0 |
| Indice relativ de temperatură (UL 746 B, electric) |
130 °C |
| Culoare |
Albastru (RAL 5015) |
| Standard de conexiune |
IEC 60947-7-1 |
| Protecție la incendiu, vehicule feroviare (EN 45545-2) |
R22, R23, R24, R26: HL 1 … HL 3 |
| NFPA 130 |
Inflamabilitate suprafață, densitate fum, toxicitate gaze: încercări trecute |
| Încercare la tensiune de impuls |
9,8 kV, trecută |
| Încercare la tensiune de frecvență industrială |
2,2 kV, trecută |
| Curent de scurtă durată admisibil |
3 kA la 35 mm²; 4,8 kA la 50 mm² |
| RoHS UE |
Conform, fără exceptări |
| Aprobări |
CSA, cULus Recognized, EAC |
| Unitate de ambalare |
20 buc. |
| Cantitate minimă de comandă la producător |
20 buc. |
| Cod vamal |
85369010 |
| Țară de origine |
CN |
| ETIM 10.0 |
EC000897 |
| ECLASS 13.0 / 15.0 |
27250119 |
| UNSPSC 21.0 |
39121400 |
| EAN (GTIN) |
4055626170565 |
Întrebări frecvente
Prin ce diferă clema 3214081 de variantele 3214080 și 3214082?
Clema Phoenix Contact 3214081 are carcasa albastră, RAL 5015. Variantele 3214080 și 3214082 au aceeași configurație de conexiuni, cu carcasă gri, respectiv negru-galben.
Ce curent maxim suportă clema de distribuție potențial 3214081?
Curentul nominal al bornei de alimentare cu șurub este de 105 A. Suma curenților tuturor conductorilor conectați nu trebuie să depășească 105 A. Fiecare locaș push-in de 6 mm² are maximum 41 A, iar fiecare locaș de 2,5 mm² maximum 24 A. Tensiunea nominală este de 1000 V.
Protejează clema 3214081 circuitele la suprasarcină sau scurtcircuit?
Nu. Clema distribuie un singur potențial și nu conține element de protecție. Protecția la suprasarcină și la scurtcircuit a conductorilor conectați se asigură separat, conform normelor aplicabile instalației.
Cum se conectează conductorii în locașurile push-in ale clemei 3214081?
Conductorii rigizi și cei cu ferulă se introduc direct, fără unealtă. La locașurile de 6 mm², introducerea directă se face la 1 … 10 mm² rigid sau 1 … 6 mm² cu ferulă. Lungimea de dezizolare este de 12 mm. La locașurile de 2,5 mm², domeniile sunt 0,34 … 4 mm² rigid sau 0,34 … 2,5 mm² cu ferulă. Lungimea de dezizolare este de 8 … 10 mm.
Ce conductori acceptă borna cu șurub a clemei 3214081?
Borna cu șurub M6 acceptă conductori rigizi sau flexibili de 1,5 … 50 mm². Cu ferulă, domeniul este de 1,5 … 35 mm². Doi conductori de aceeași secțiune intră în domeniul 1,5 … 16 mm² rigid sau 1,5 … 10 mm² flexibil. Cuplul de strângere este de 3,2 … 3,7 Nm.
Pe ce șine se montează clema 3214081?
Clema se montează pe șină NS 35/7,5 sau NS 35/15. Adâncimea este de 48,8 mm pe NS 35/7,5 și de 56,3 mm pe NS 35/15. Lățimea clemei este de 16,3 mm.
Ce punți de legătură se folosesc cu clema 3214081?
Cu clema 3214081 se folosesc punți cu pas de 8,2 mm din două game. Punțile FBS au curentul nominal de 41 A, iar punțile FBSR de 32 A. Unele accesorii pot restricționa funcționarea clemei.
