Invertor-încărcător 48 V / 3000 VA, încărcare 35 A - Victron MultiPlus PMP483020001

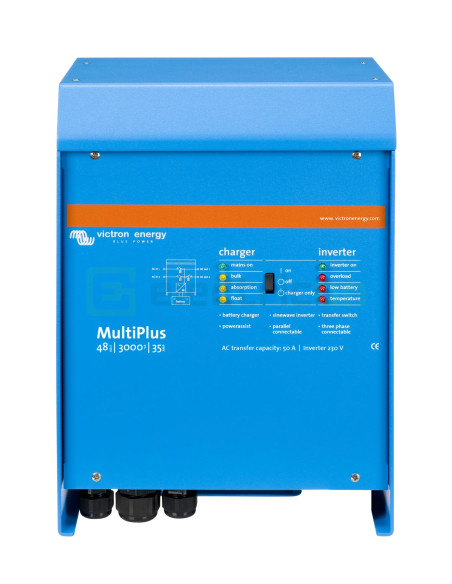

Invertor-încărcător Victron MultiPlus 48/3000/35-16, cod PMP483020001

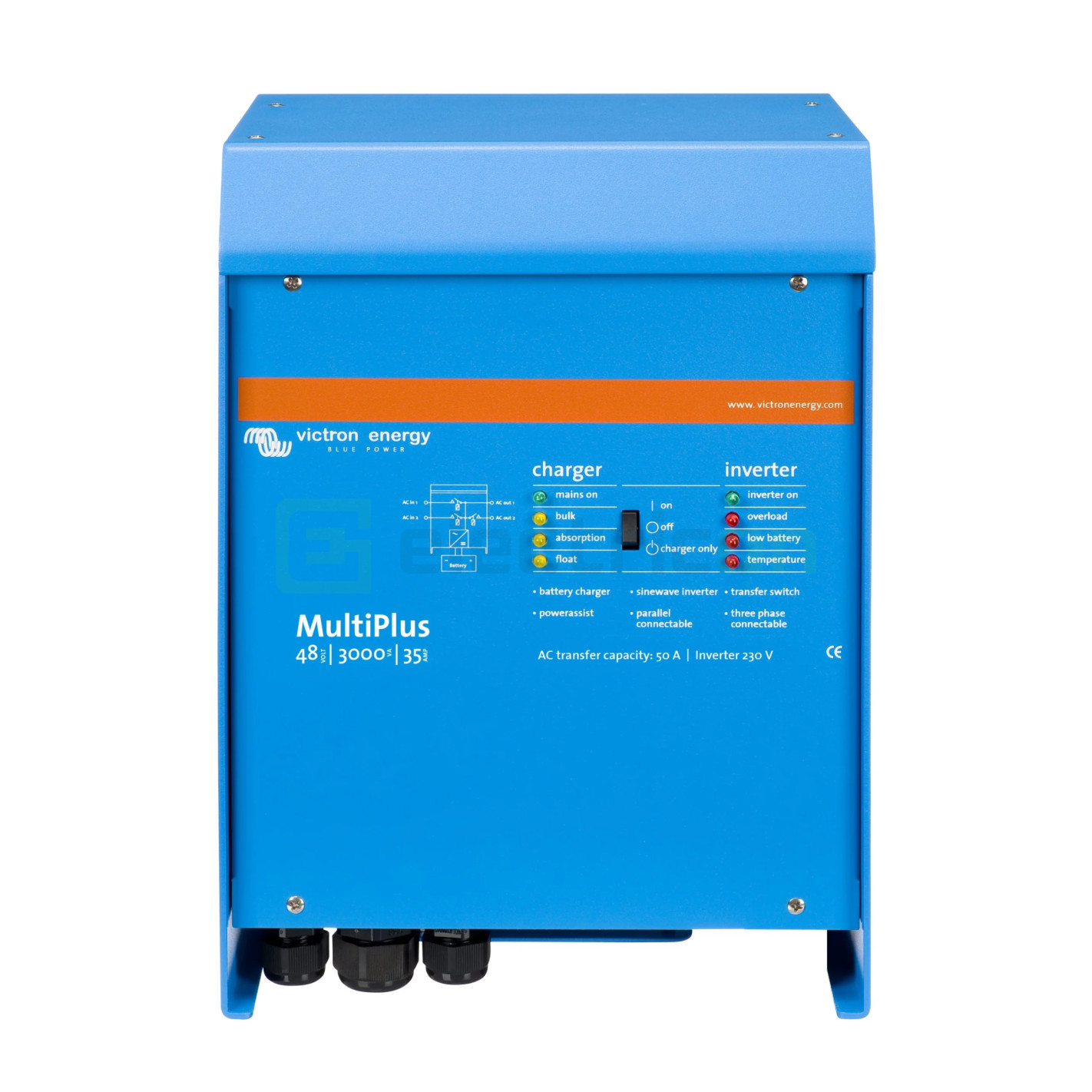

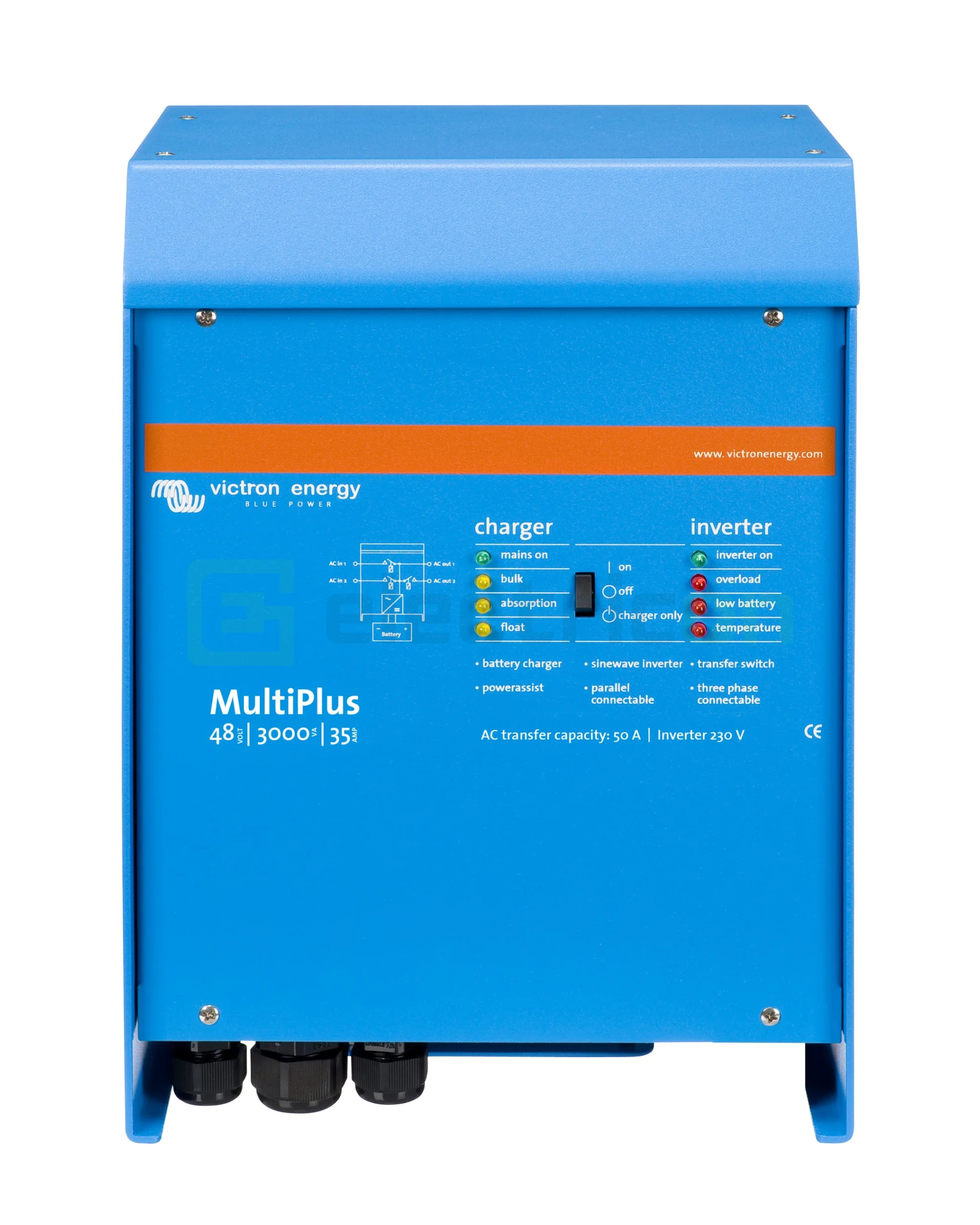

MultiPlus 48/3000/35-16 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Lucrează pe baterie de 48 V și dă la ieșire 230 V c.a. Când rețeaua sau generatorul sunt prezente, tensiunea de intrare trece spre consumatori, iar încărcătorul reface bateria. La căderea sursei de curent alternativ, invertorul preia consumatorii practic fără întrerupere.

Are a doua ieșire de curent alternativ, care se deconectează la funcționarea pe baterie. Comutatorul de transfer este de 16 A, iar încărcătorul dă până la 35 A.

Limite electrice de utilizare

• Puterea continuă este de 2400 W la 25 °C ambiant, 2200 W la 40 °C și scade la 1700 W la 65 °C.
• Valoarea de 3000 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 6000 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 16 A. Curentul preluat din rețea prin aparat nu poate depăși această valoare.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 66 V c.c.
• La intrarea de curent alternativ, aparatul acceptă 187 … 250 V c.a. pentru transfer și 187 … 265 V c.a. pentru încărcare.
• Aparatul nu are intrare pentru panouri fotovoltaice. Panourile se leagă la baterie printr-un regulator de încărcare MPPT separat.
• Aparatul nu are ieșire pentru bateria de pornire.
• A doua ieșire de curent alternativ suportă maximum 16 A. Se deconectează la funcționarea pe baterie și revine la circa 2 minute după reapariția sursei.
• Gradul de protecție este IP20. Aparatul se montează numai în interior, în spațiu uscat și fără praf.

Conexiuni

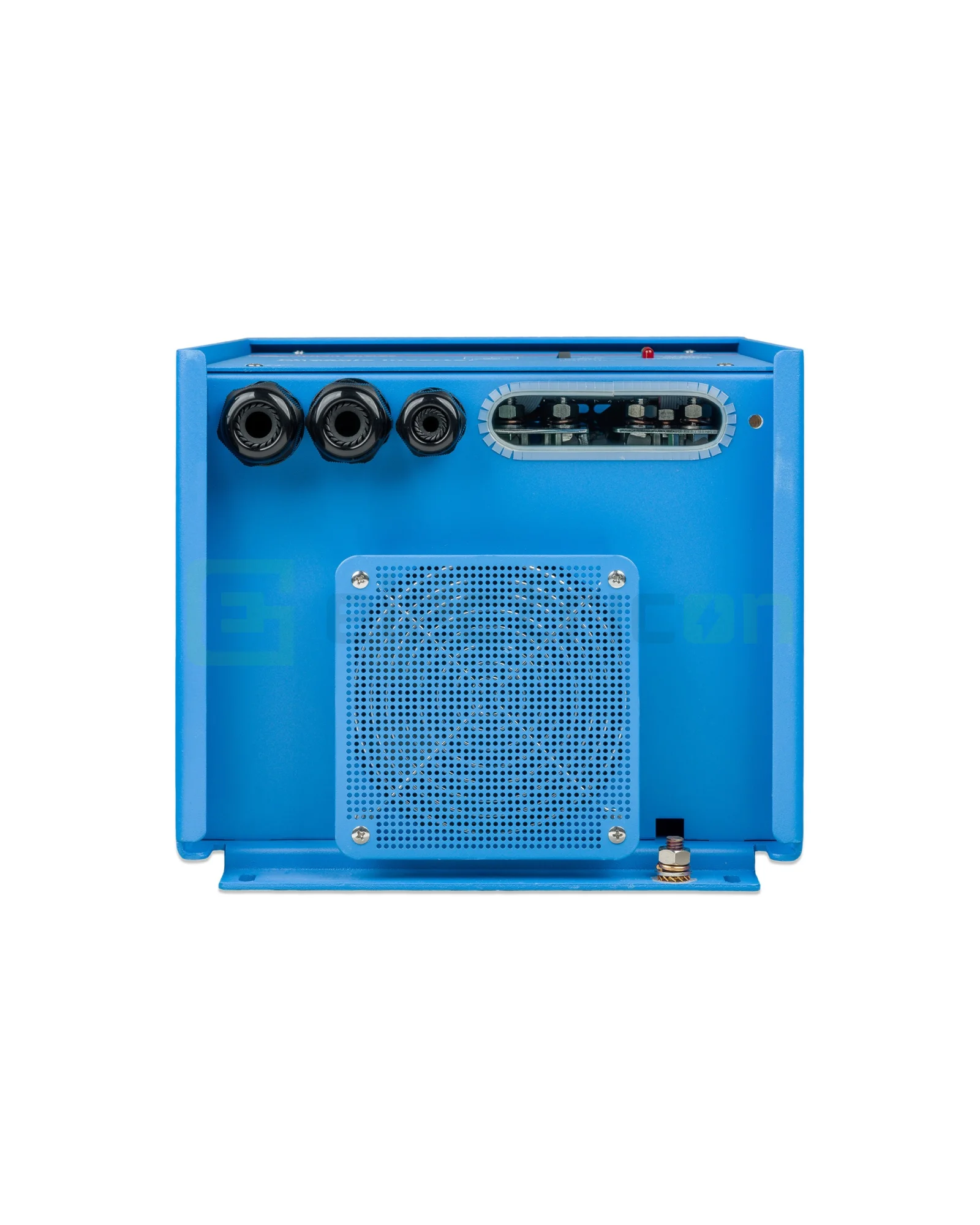

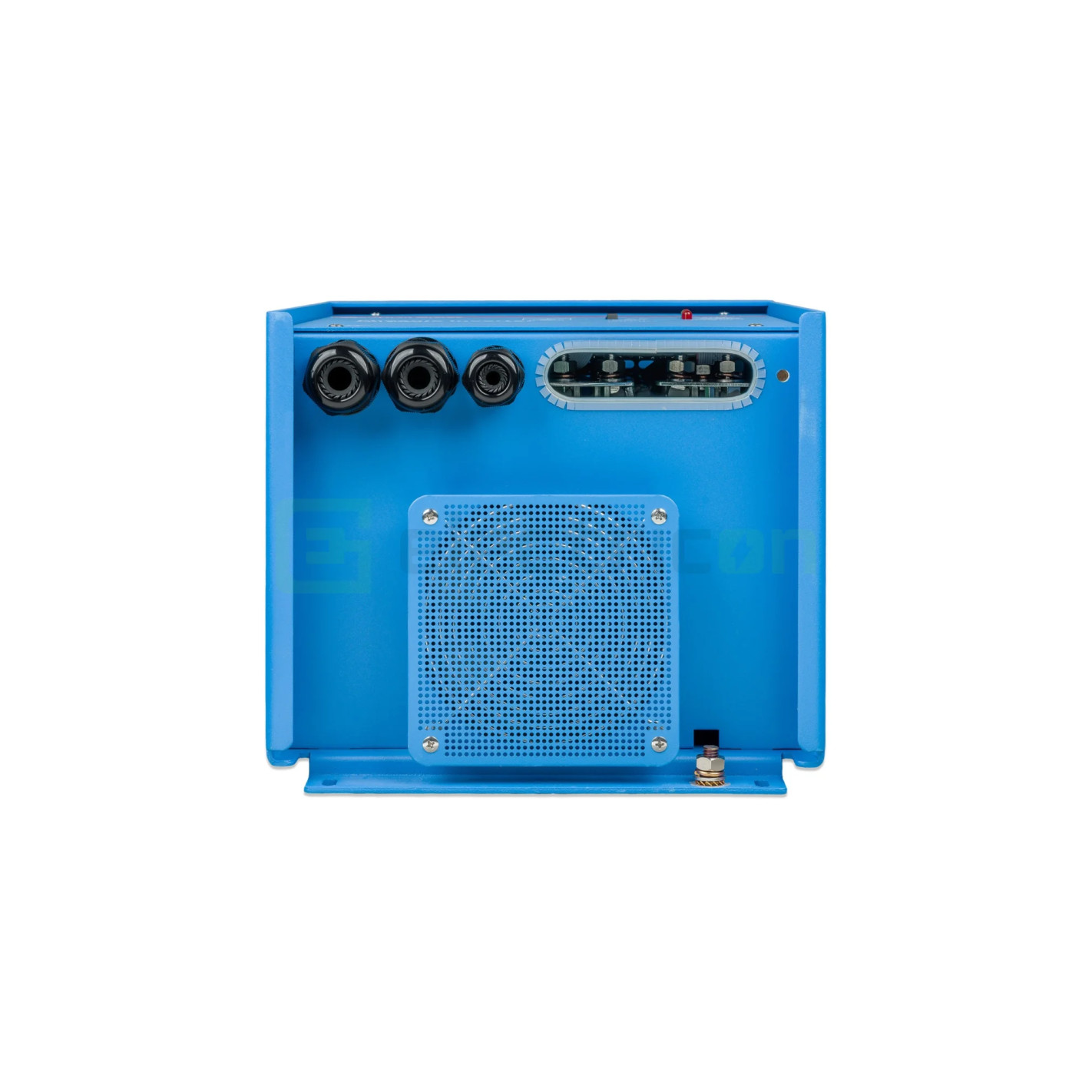

• Bateria se leagă pe prezoane M8, câte două pentru plus și pentru minus.
• Pentru cabluri de baterie de până la 5 m, secțiunea recomandată este de 35 mm² pe fiecare pol. Între 5 și 10 m, secțiunea recomandată este de 2 × 35 mm².
• Siguranța recomandată pe circuitul bateriei este de 125 A. Capacitatea recomandată a bateriei este de 100 … 400 Ah.
• Racordul de 230 V se face pe borne cu șurub, 13 mm². Intrarea de c.a. se protejează cu siguranță sau întrerupător automat de maximum 16 A.
• Ieșirea principală se protejează cu întrerupător diferențial și cu siguranță de maximum 32 A, alese după secțiunea cablului.
• Carcasa se leagă la împământare. În instalațiile mobile, se leagă la șasiul vehiculului sau la placa de împământare a ambarcațiunii.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat, panoului de comandă și dispozitivului GX.
• Releul programabil suportă 230 V / 4 A c.a. și 4 A până la 35 V c.c. Poate fi setat ca alarmă sau ca semnal de pornire a generatorului.
• Un port analogic/digital permite legătura cu sistemul de management al unei baterii cu litiu.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.

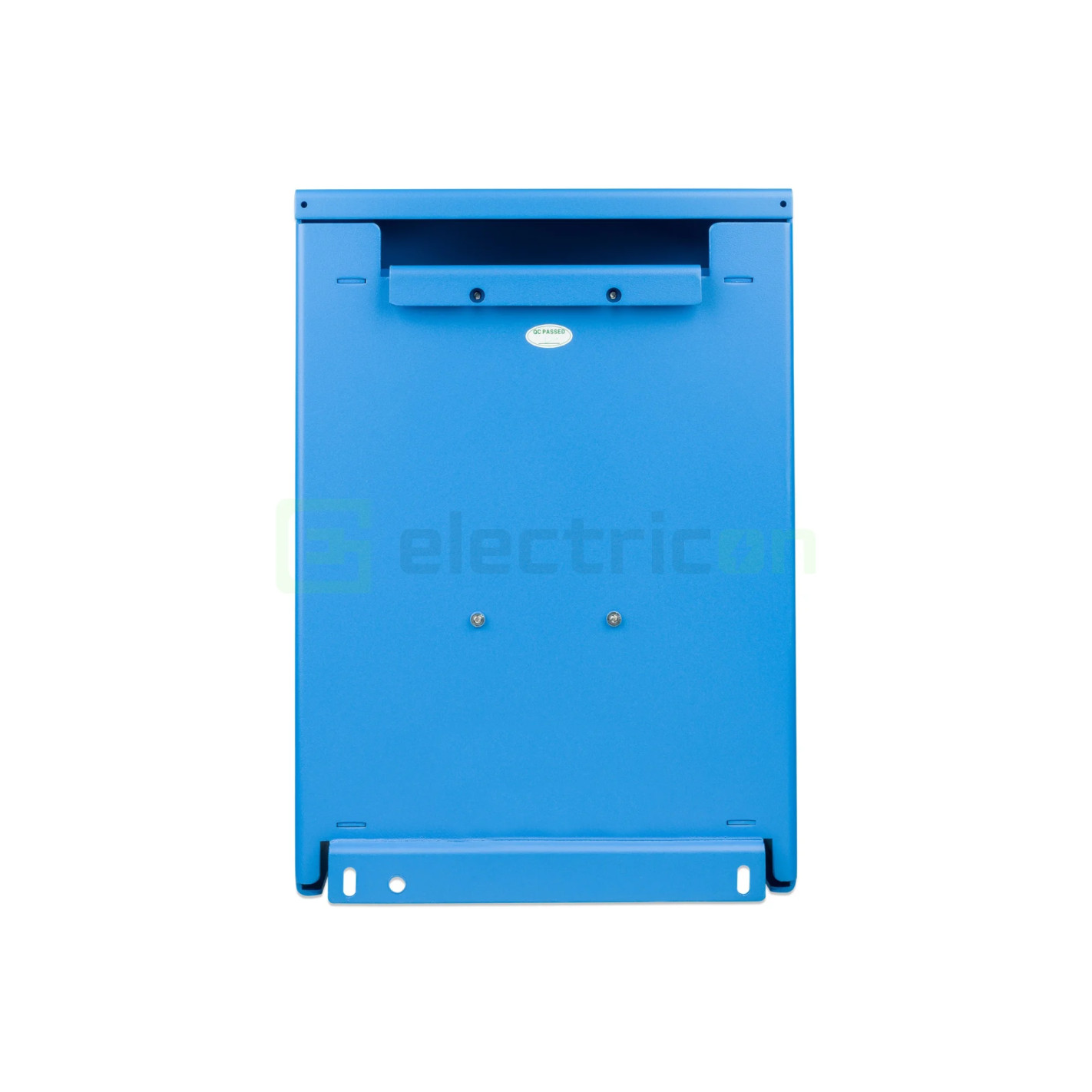

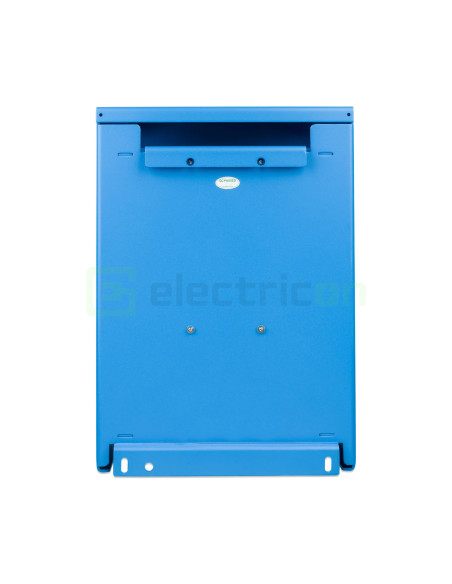

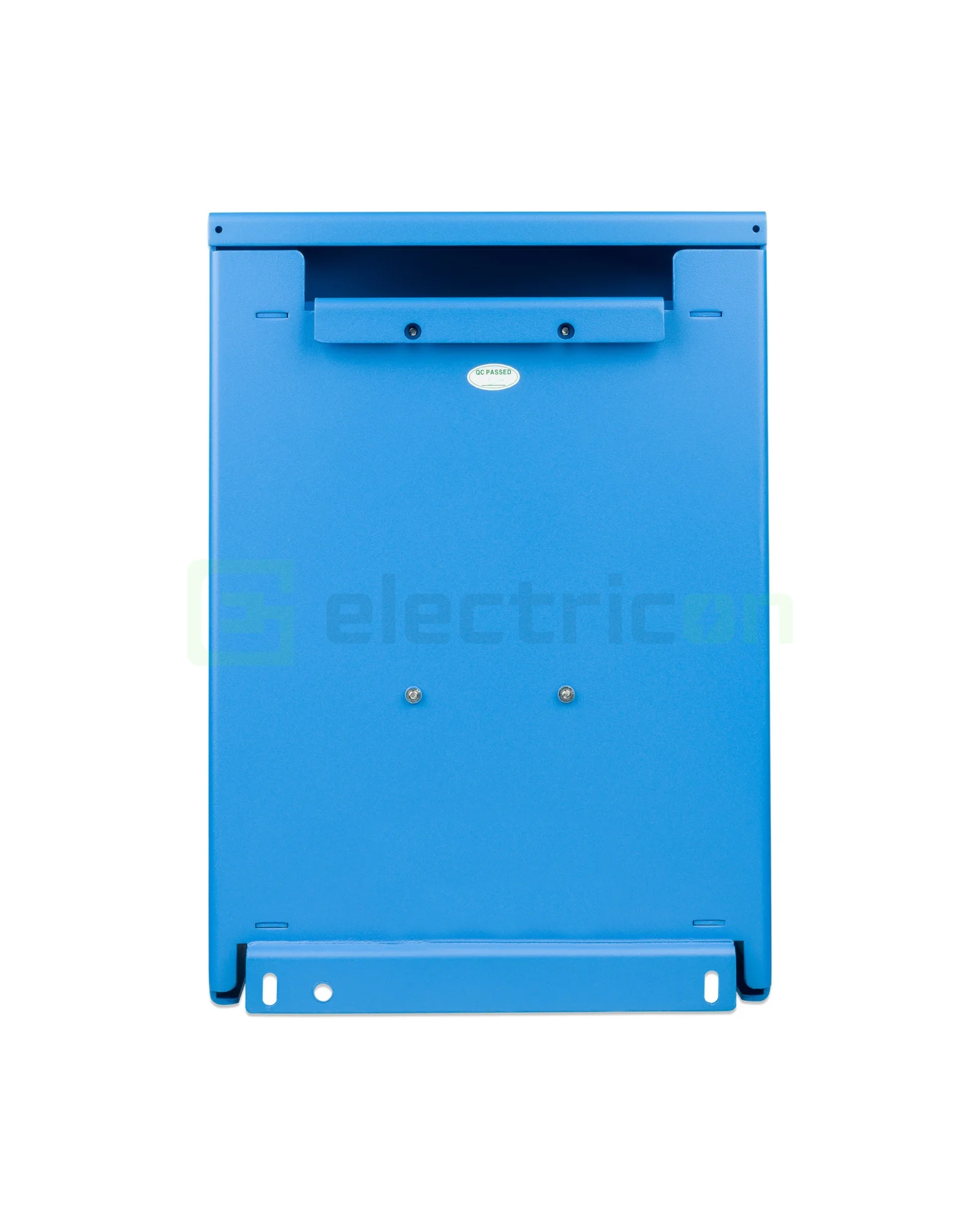

• Se fixează pe perete, pe cârligul și cele două găuri din spate. Montajul vertical asigură răcirea cea mai bună.
• Răcirea se face cu ventilator. Funcționarea este admisă la -40 … +65 °C și la umiditate de maximum 95 %, fără condens.
• Carcasa este din aluminiu, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 48 V care au și o sursă de curent alternativ, chiar limitată.

• Autorulote și ambarcațiuni alimentate de la priza de cheu sau de camping. PowerControl limitează curentul cerut de la priză. PowerAssist completează din baterie vârfurile de consum.
• Sisteme cu generator, unde invertorul acoperă vârfurile scurte de putere. Generatorul poate fi astfel dimensionat mai mic.
• Alimentare neîntreruptibilă pentru calculatoare și echipamente de comunicații, la căderea rețelei.
• Sisteme autonome cu baterie de 48 V, încărcate din panouri printr-un regulator MPPT.
• Sisteme de stocare cu injecție în rețea, numai după setarea codului de rețea al țării în VEConfigure. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.

Variante înrudite din serie

• MultiPlus 48/5000/70-100, PMP485021010: baterie de 48 V, 5000 VA, încărcare cu până la 70 A.
• MultiPlus 12/3000/120-50, PMP123021010: baterie de 12 V, 3000 VA, încărcare cu până la 120 A.
• MultiPlus-II 48/3000/35-32 GX, PMP482306000: baterie de 48 V, 3000 VA, încărcare cu până la 35 A. Nu are ieșire pentru bateria de pornire.

Accesorii recomandate de producător

• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea curentului maxim de intrare.
• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizare locală și prin portalul VRM.
