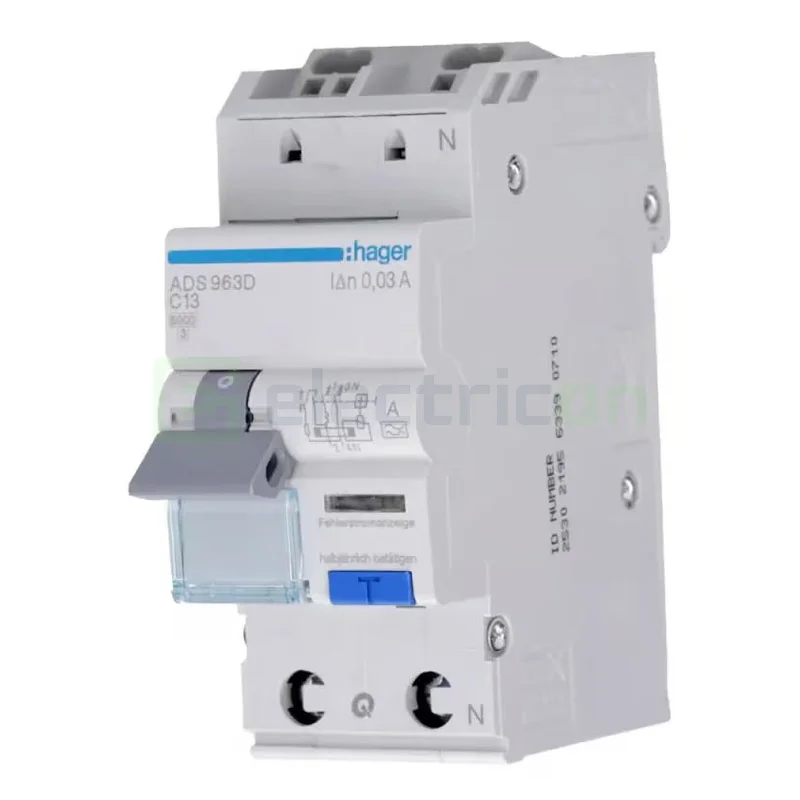

RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 13A 30mA 6kA 1P+N 2M QC Hager ADS963D

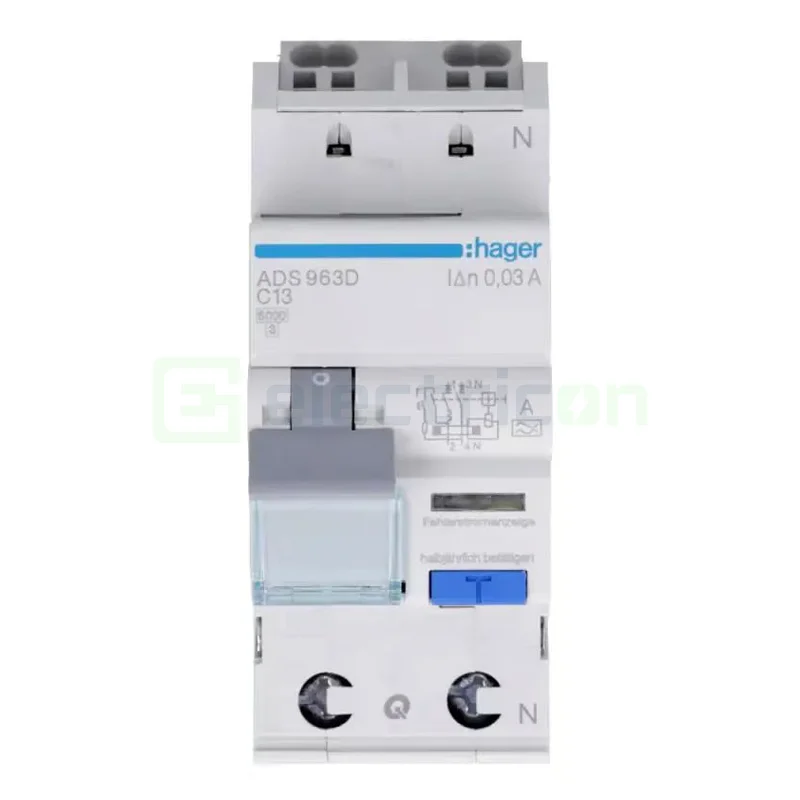

Hager ADS963D este o siguranță automată diferențială RCBO 1P+N, care asigură protecția la suprasarcină, scurtcircuit și curenți reziduali, având următoarele caracteristici:

  • Curent nominal 13 A, curba C
  • Protecție diferențială tip A, 30 mA
  • Capacitate de rupere 6 kA
  • Conectare QuickConnect și compatibilitate QuickBusbar
  • Configurație 1P+N, 2 module
CantitatePret / bucEconomisesti
1 buc324,07 lei-
3 buc+320,83 lei9,72 lei
5 buc+317,59 lei32,41 lei
10 buc+314,35 lei97,22 lei

Credit module tbi bank 3.4.5

91.21 lei x 4 luni


Curent nominal
13 A
Numar de poli
1P+N (2M)
Curent rezidual
30mA
Grad de Protecție IP
IP20
Gama
ADS
Tip
RCBO
Tip Diferențial
A
Curbă declanșare
C
Tensiune nominală
240 V AC
Frecvență
50 Hz
Număr module
2M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV

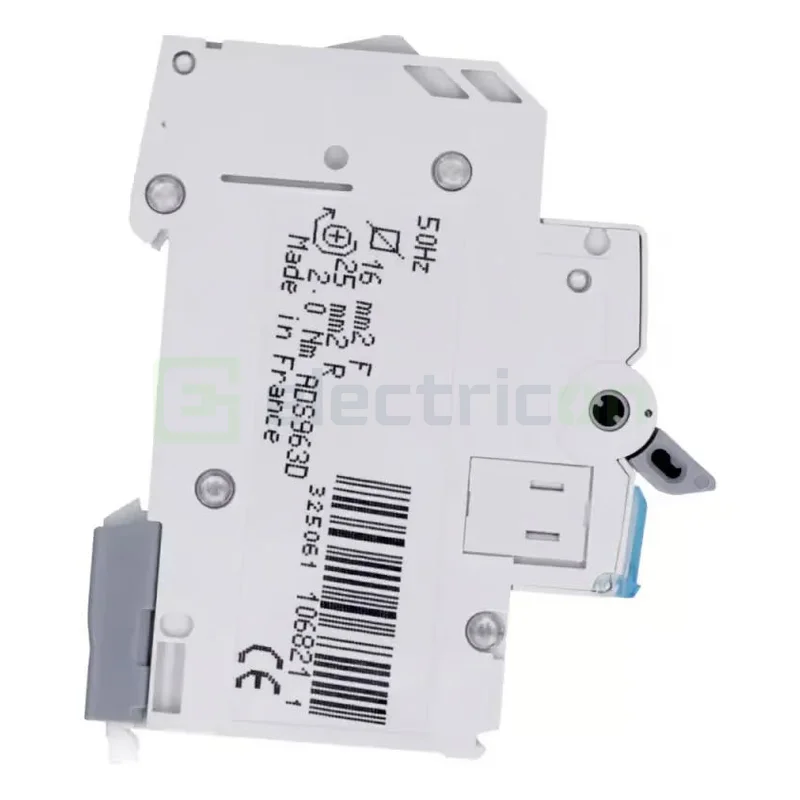

Secțiune conductor la borne
1–16 mm² flexibil
1–25 mm² rigid
Familia
Hager A
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Da
Busbar compatibil
Furcă
QuickConnect
Bornă QuickConnect:
1,5–4 mm²
ADS963D
3250611068211

Hager ADS963D – prezentare și funcții

Hager ADS963D este un disjunctor diferențial RCBO cu un curent nominal de 13 A și caracteristică de declanșare C. Aparatul integrează protecția împotriva suprasarcinilor și scurtcircuitelor cu protecția diferențială, având o capacitate nominală de rupere de 6 kA.

Protecția diferențială tip A detectează curenți reziduali alternativi sinusoidali și continui pulsatorii, cu sensibilitate de 30 mA. Sistemul QuickConnect permite realizarea conexiunilor la borna dedicată fără strângere cu șurub. Aparatul are configurație 1P+N și ocupă două module în tabloul electric.

Funcțiile explicate simplu

  • RCBO: reunește protecția la supracurent și protecția diferențială.
  • 13 A: curentul nominal al aparatului.
  • Protecție termică: reacționează la depășirea curentului nominal în condiții de suprasarcină.
  • Protecție magnetică: permite declanșarea rapidă la curenți mari de scurtcircuit.
  • Curba C: declanșarea magnetică instantanee are praguri între 5 și 10 × In.
  • Tip A: detectează curenți reziduali alternativi sinusoidali și continui pulsatorii.
  • 30 mA: sensibilitatea diferențială pentru protecție suplimentară împotriva șocurilor electrice.
  • QuickConnect: conectarea conductorilor fără utilizarea șurubelniței la borna dedicată.
  • QuickBusbar: permite utilizarea barelor de distribuție compatibile.
Citește mai departe

Intrebari frecvente

Un RCBO combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Modelul Hager ADS963D are curent nominal de 13 A și sensibilitate diferențială de 30 mA. La un defect, acesta deconectează circuitul sau circuitele pe care le protejează.
MCB-ul protejează la suprasarcină și scurtcircuit; RCCB-ul detectează curenții reziduali, dar nu asigură protecție la supracurent; RCBO-ul combină cele două funcții. Un RCCB trebuie coordonat cu protecție la supracurent. RCBO-ul permite protecție diferențială la nivelul circuitului sau al circuitelor aferente aparatului.
30 mA este curentul diferențial nominal de declanșare (IΔn) al modelului Hager ADS963D. Protecția diferențială reduce riscul de electrocutare, fără a-l elimina complet. Pragul de 30 mA este utilizat frecvent pentru protecția suplimentară împotriva șocurilor electrice, în condițiile proiectului și ale normativelor.
Pot exista curenți de scurgere cumulați ai echipamentelor electronice, legături incorecte între N și PE în aval, neutrali comuni între circuite ori perturbări tranzitorii. Declanșările repetate trebuie investigate de un electrician, fără ocolirea protecției.
Tipul A detectează curenți reziduali alternativi sinusoidali și curenți continui pulsatorii. Nu este destinat detectării curenților reziduali continui netezi; unele aplicații cu invertoare sau încărcare EV necesită alte măsuri conform proiectului și producătorului.
Curba C indică domeniul declanșării magnetice instantanee, de aproximativ 5–10 ori curentul nominal. La 13 A, acesta corespunde aproximativ intervalului 65–130 A. La suprasarcină declanșarea este temporizată, în funcție de curent. Alegerea curbei depinde de caracteristicile circuitului și curenții tranzitorii.
Capacitatea de rupere declarată de 6 kA indică valoarea curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și încercării aplicabile. Trebuie verificat ca valoarea și coordonarea protecțiilor să fie corespunzătoare curentului de scurtcircuit prezumat la locul instalării.
Hager ADS963D este destinat montării în tabloul electric conform instrucțiunilor producătorului. Configurația declarată este 1P+N. Ocupă 2 module pe șina DIN. Varianta QuickConnect necesită respectarea tipurilor de conductori și a modului de conectare prevăzute de producător. Bornele, secțiunile acceptate, cuplul de strângere, schema de conectare și alimentarea admisă se verifică în fișa tehnică; montajul se face de personal calificat.
Montarea după un RCCB este posibilă numai dacă schema și coordonarea protecțiilor o permit. Două dispozitive diferențiale obișnuite în serie nu garantează că declanșează doar cel din aval; selectivitatea necesită alegerea corespunzătoare a pragurilor și temporizării, de regulă cu un aparat selectiv tip S în amonte, când este aplicabil.
Cu Hager ADS963D alimentat și montat corect, butonul TEST trebuie să provoace declanșarea, conform instrucțiunilor producătorului. Testul se repetă la intervalele indicate. Butonul TEST nu măsoară curentul sau timpul real de declanșare; acestea se verifică separat cu instrumente corespunzătoare.
