RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 20A 30mA 6kA 1P+N 2M QC Hager ADS970D

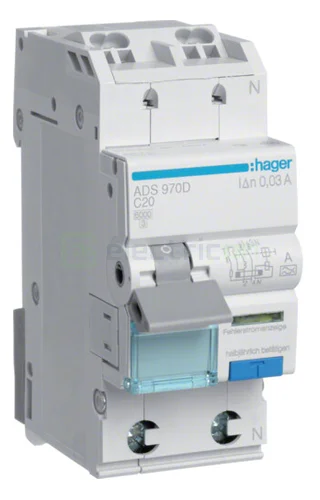

Hager ADS970D este un disjunctor diferențial RCBO 1P+N, care integrează protecția la suprasarcină, scurtcircuit și curenți reziduali, cu conectare QuickConnect, având următoarele caracteristici:

  • Curent nominal 20 A, curba C
  • Protecție diferențială tip A, 30 mA
  • Capacitate de rupere 6 kA
  • Conectare QuickConnect și compatibilitate QuickBusbar
  • Configurație 1P+N, 2 module
CantitatePret / bucEconomisesti
1 buc311,89 lei-
3 buc+308,77 lei9,36 lei
5 buc+305,65 lei31,19 lei
10 buc+302,53 lei93,57 lei

Credit module tbi bank 3.4.5

88.16 lei x 4 luni


Curent nominal
20 A
Numar de poli
1P+N (2M)
Curent rezidual
30mA
Grad de Protecție IP
IP20
Gama
ADS
Tip
RCBO
Tip Diferențial
A
Curbă declanșare
C
Tensiune nominală
240 V AC
Frecvență
50 Hz
Număr module
2M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV

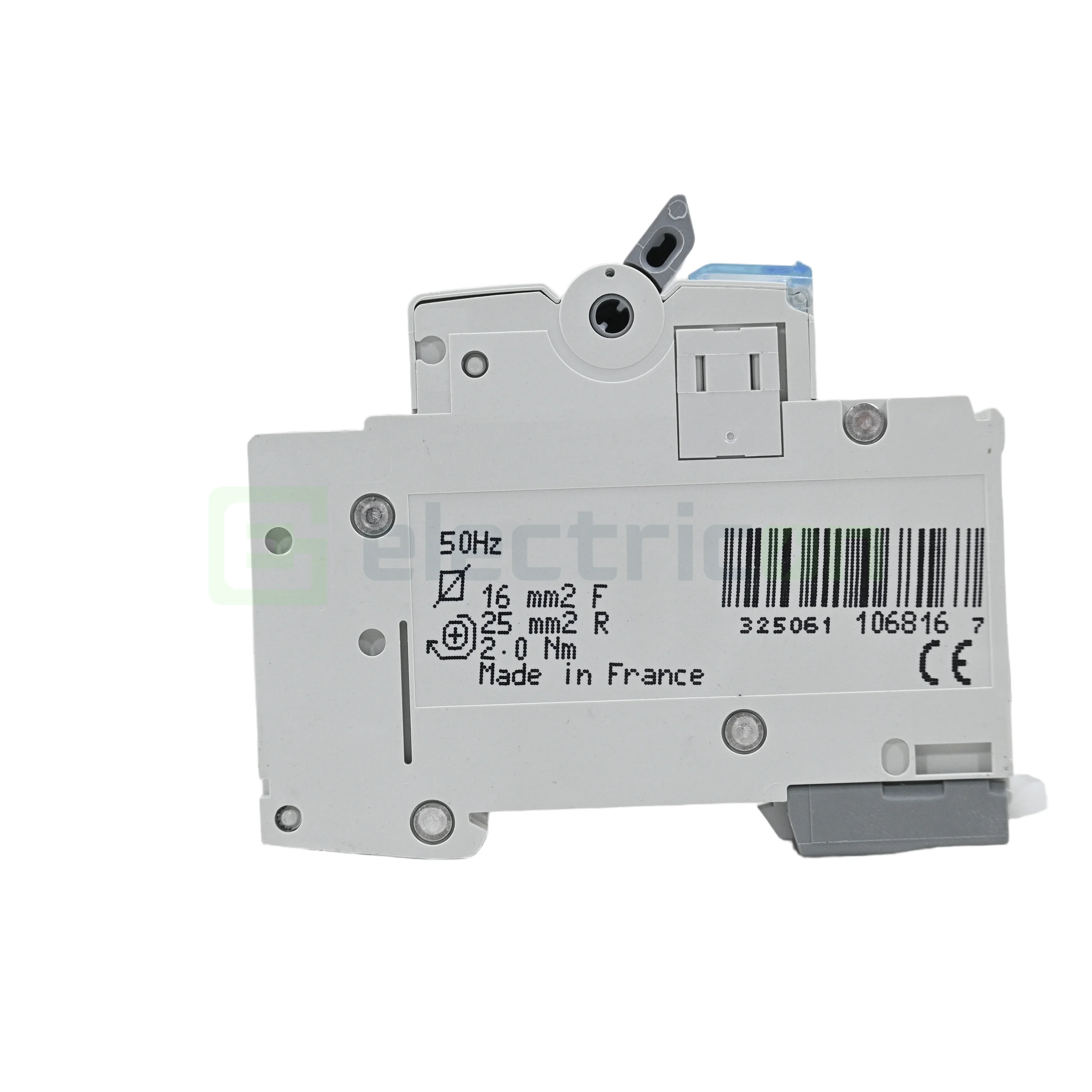

Secțiune conductor la borne
1–16 mm² flexibil
1–25 mm² rigid
Familia
Hager A
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Da
Busbar compatibil
Furcă
QuickConnect
Bornă QuickConnect:
1,5–4 mm²
ADS970D
3250611068235

Hager ADS970D – prezentare și funcții

Hager ADS970D este o siguranță automată diferențială RCBO, cu un curent nominal de 20 A și caracteristică de declanșare C. Aparatul integrează protecția termică împotriva suprasarcinilor, protecția magnetică împotriva scurtcircuitelor și protecția diferențială la curenți reziduali.

Protecția de tip A, cu sensibilitate de 30 mA, detectează curenți reziduali alternativi sinusoidali și continui pulsatorii. Conectarea QuickConnect permite realizarea conexiunilor în borna dedicată fără utilizarea șurubelniței. Aparatul are configurație 1P+N, două module și este compatibil cu sistemul de distribuție QuickBusbar.

Funcțiile explicate simplu

  • RCBO: integrează protecția diferențială și protecția la supracurent.
  • 20 A: curentul nominal al aparatului.
  • Protecție termică: reacționează la suprasarcini, în funcție de durata acestora.
  • Protecție magnetică: permite declanșarea rapidă la curenți mari de scurtcircuit.
  • Curba C: pragurile declanșării magnetice instantanee sunt între 5 și 10 × In.
  • Tip A: detectează curenți reziduali alternativi sinusoidali și continui pulsatorii.
  • 30 mA: protecție suplimentară împotriva șocurilor electrice.
  • QuickConnect: permite conectarea fără șurub la borna dedicată.
  • QuickBusbar: facilitează distribuția alimentării prin bare compatibile.
Citește mai departe

Intrebari frecvente

Un RCBO combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Modelul Hager ADS970D are curent nominal de 20 A și sensibilitate diferențială de 30 mA. La un defect, acesta deconectează circuitul sau circuitele pe care le protejează.
MCB-ul protejează la suprasarcină și scurtcircuit; RCCB-ul detectează curenții reziduali, dar nu asigură protecție la supracurent; RCBO-ul combină cele două funcții. Un RCCB trebuie coordonat cu protecție la supracurent. RCBO-ul permite protecție diferențială la nivelul circuitului sau al circuitelor aferente aparatului.
30 mA este curentul diferențial nominal de declanșare (IΔn) al modelului Hager ADS970D. Protecția diferențială reduce riscul de electrocutare, fără a-l elimina complet. Pragul de 30 mA este utilizat frecvent pentru protecția suplimentară împotriva șocurilor electrice, în condițiile proiectului și ale normativelor.
Pot exista curenți de scurgere cumulați ai echipamentelor electronice, legături incorecte între N și PE în aval, neutrali comuni între circuite ori perturbări tranzitorii. Declanșările repetate trebuie investigate de un electrician, fără ocolirea protecției.
Tipul A detectează curenți reziduali alternativi sinusoidali și curenți continui pulsatorii. Nu este destinat detectării curenților reziduali continui netezi; unele aplicații cu invertoare sau încărcare EV necesită alte măsuri conform proiectului și producătorului.
Curba C indică domeniul declanșării magnetice instantanee, de aproximativ 5–10 ori curentul nominal. La 20 A, acesta corespunde aproximativ intervalului 100–200 A. La suprasarcină declanșarea este temporizată, în funcție de curent. Alegerea curbei depinde de caracteristicile circuitului și curenții tranzitorii.
Capacitatea de rupere declarată de 6 kA indică valoarea curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și încercării aplicabile. Trebuie verificat ca valoarea și coordonarea protecțiilor să fie corespunzătoare curentului de scurtcircuit prezumat la locul instalării.
Hager ADS970D este destinat montării în tabloul electric conform instrucțiunilor producătorului. Configurația declarată este 1P+N. Ocupă 2 module pe șina DIN. Varianta QuickConnect necesită respectarea tipurilor de conductori și a modului de conectare prevăzute de producător. Bornele, secțiunile acceptate, cuplul de strângere, schema de conectare și alimentarea admisă se verifică în fișa tehnică; montajul se face de personal calificat.
Montarea după un RCCB este posibilă numai dacă schema și coordonarea protecțiilor o permit. Două dispozitive diferențiale obișnuite în serie nu garantează că declanșează doar cel din aval; selectivitatea necesită alegerea corespunzătoare a pragurilor și temporizării, de regulă cu un aparat selectiv tip S în amonte, când este aplicabil.
Cu Hager ADS970D alimentat și montat corect, butonul TEST trebuie să provoace declanșarea, conform instrucțiunilor producătorului. Testul se repetă la intervalele indicate. Butonul TEST nu măsoară curentul sau timpul real de declanșare; acestea se verifică separat cu instrumente corespunzătoare.
