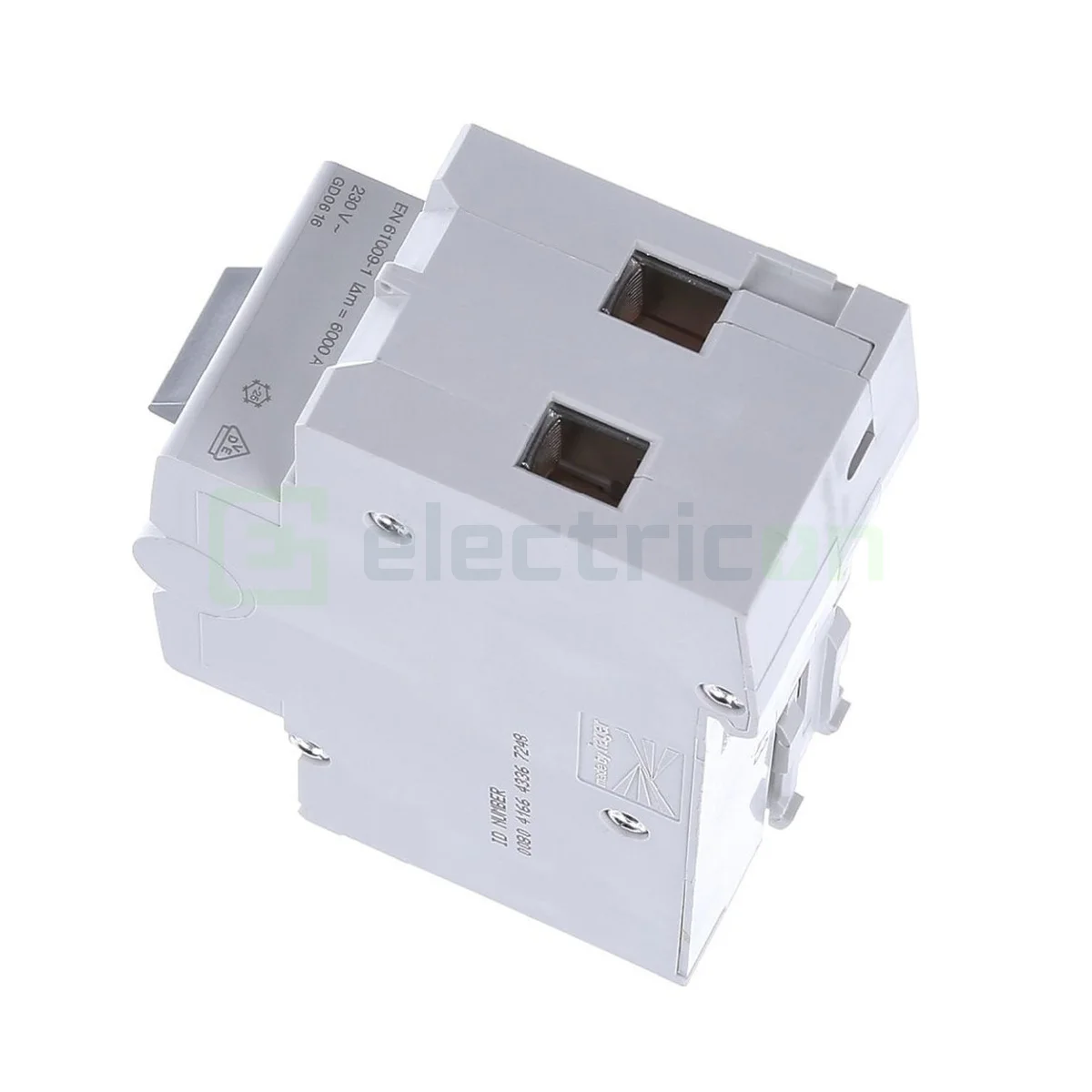

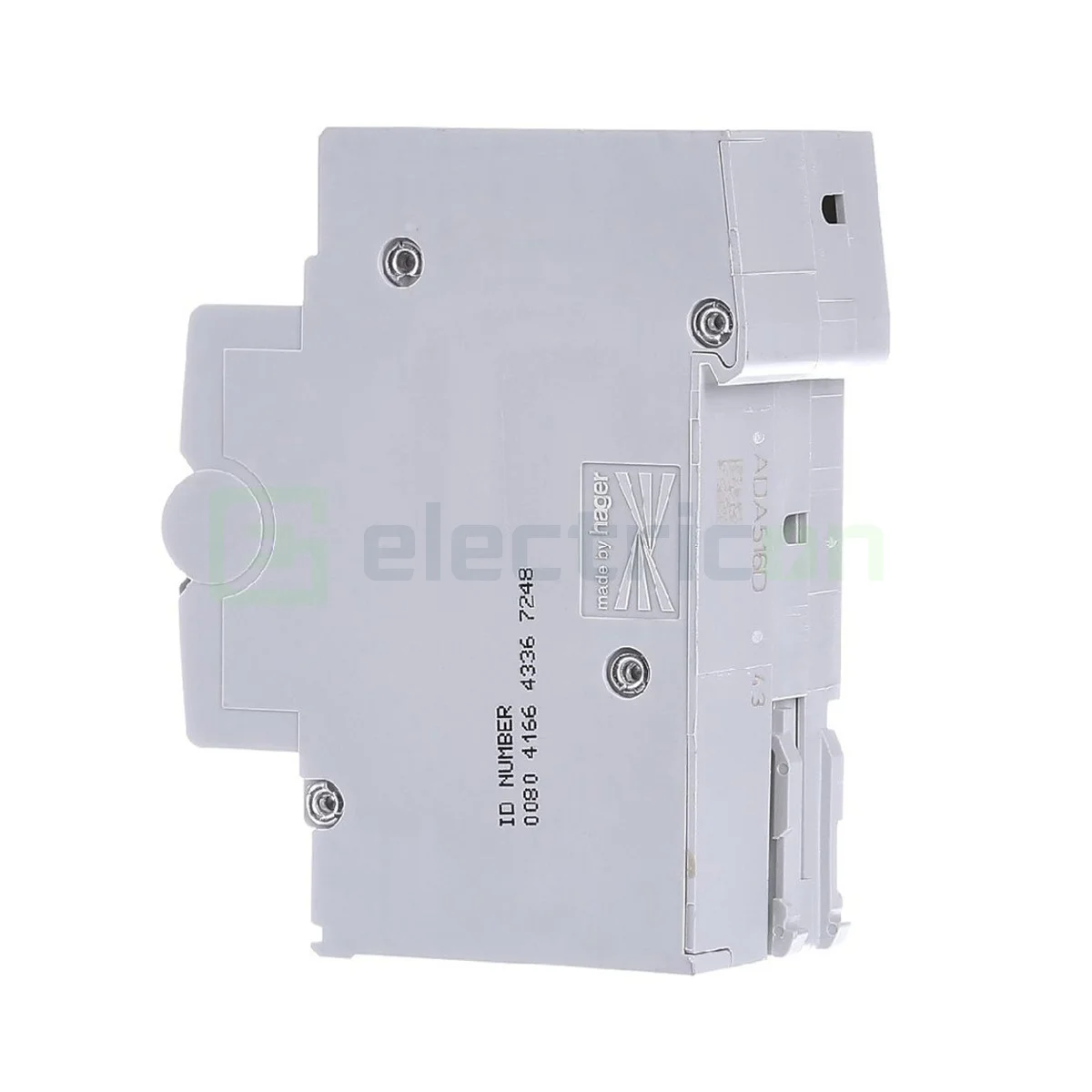

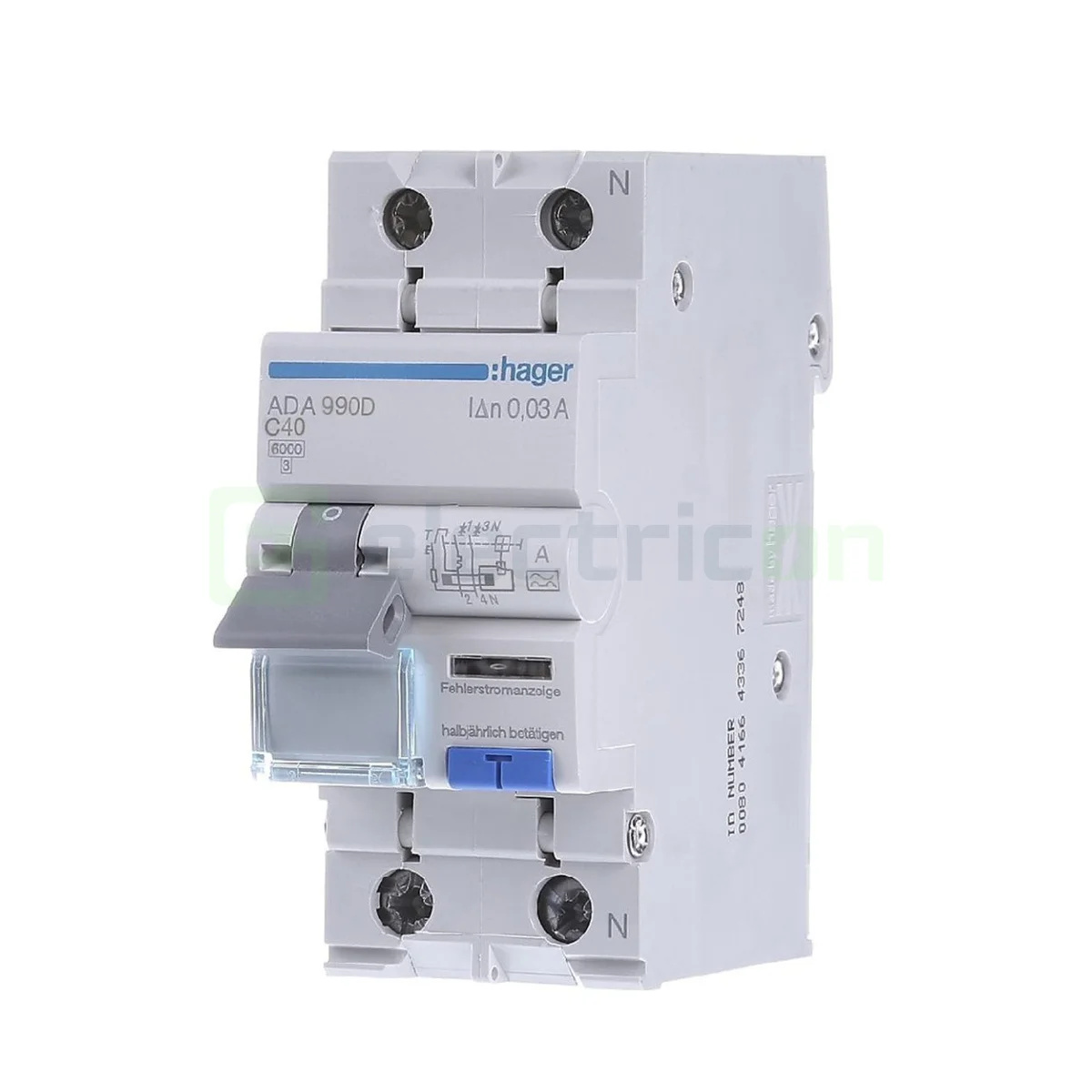

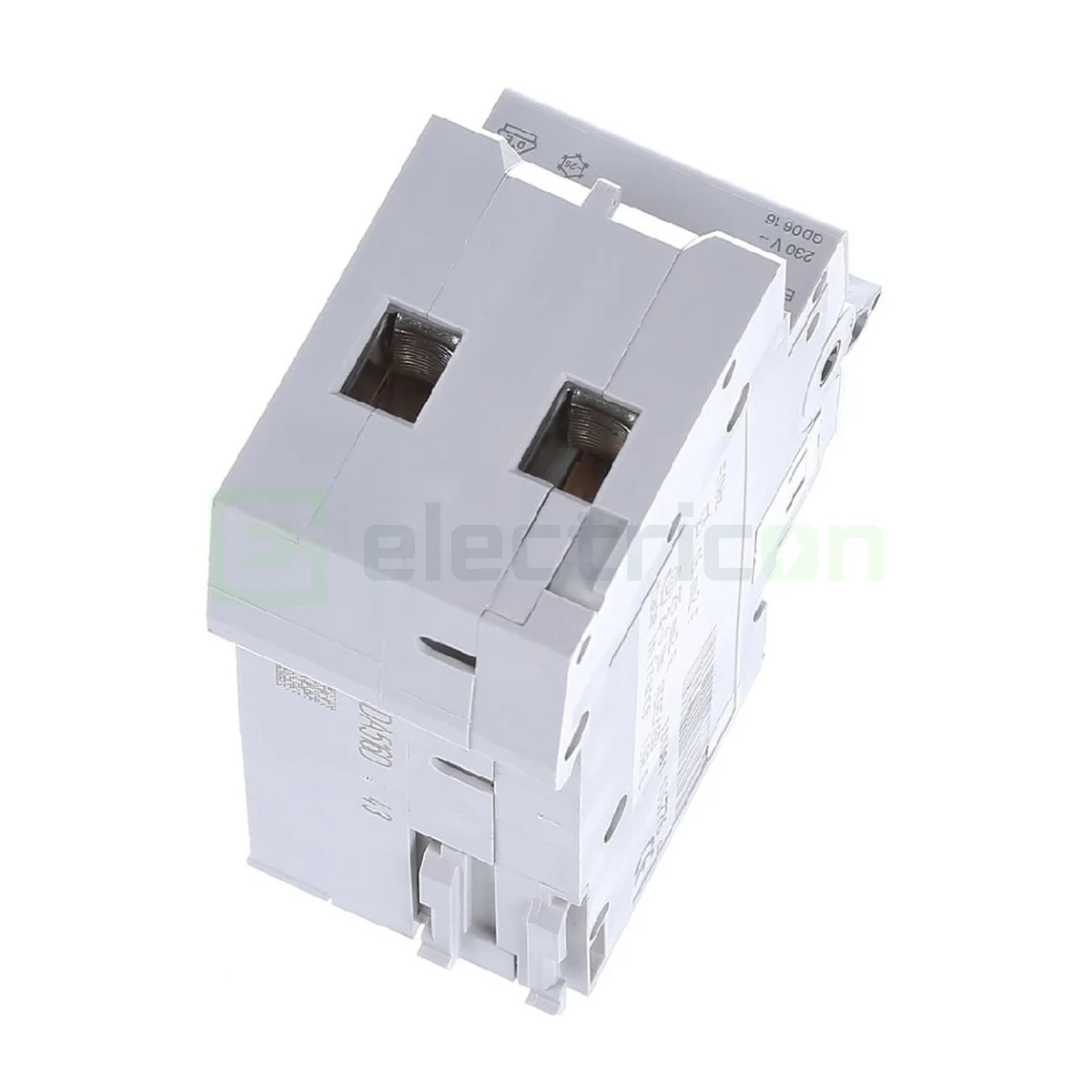

RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 40A 30mA 6kA 1P+N 2M Hager ADA990D

Hager ADA990D este o siguranță automată diferențială RCBO 1P+N, care integrează protecția la supracurent și curenți reziduali, având următoarele caracteristici:

  • Curent nominal 40 A, curba C
  • Protecție diferențială tip A, 30 mA
  • Capacitate de rupere 6 kA
  • Protecție la suprasarcină și scurtcircuit
  • Configurație 1P+N, 2 module
CantitatePret / bucEconomisesti
1 buc377,24 lei-
3 buc+373,47 lei11,32 lei
5 buc+369,70 lei37,72 lei
10 buc+365,92 lei113,17 lei

Credit module tbi bank 3.4.5

104.53 lei x 4 luni


Curent nominal
40 A
Numar de poli
1P+N (2M)
Curent rezidual
30mA
Grad de Protecție IP
IP20
Gama
ADA
Tip
RCBO
Tip Diferențial
A
Curbă declanșare
C
Tensiune nominală
230 V AC
Frecvență
50 Hz
Număr module
2M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV
Secțiune conductor la borne
1–16 mm² flexibil
1–25 mm² rigid
Familia
Hager A
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Nu
Busbar compatibil
Furcă
ADA990D
3250611063933

Hager ADA990D – prezentare și funcții

Hager ADA990D este un disjunctor diferențial RCBO cu un curent nominal de 40 A și caracteristică de declanșare C. Aparatul combină protecția la suprasarcină și scurtcircuit cu protecția împotriva curenților reziduali, într-o singură unitate modulară.

Sensibilitatea diferențială de 30 mA permite detectarea curenților de defect către pământ. Protecția de tip A detectează curenți reziduali alternativi sinusoidali și continui pulsatorii. Configurația 1P+N permite întreruperea simultană a fazei și neutrului, iar aparatul ocupă două module în tabloul electric.

Funcțiile explicate simplu

  • RCBO: asigură protecția diferențială și protecția la supracurent într-un singur aparat.
  • Curent nominal 40 A: valoarea nominală a curentului pentru funcționarea aparatului.
  • Protecție la suprasarcină: mecanismul termic reacționează la depășirea curentului admis, conform caracteristicii de declanșare.
  • Protecție la scurtcircuit: mecanismul magnetic întrerupe rapid circuitul la curenți de defect ridicați.
  • Curba C: declanșarea magnetică instantanee se situează între 5 și 10 × In.
  • Tip A și 30 mA: detectează curenții reziduali specifici tipului A și oferă protecție suplimentară împotriva șocurilor electrice.
  • 6 kA: capacitatea nominală de rupere la scurtcircuit.
  • 1P+N: faza este protejată, iar neutrul este comutat simultan.
Citește mai departe

Intrebari frecvente

Un RCBO combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Modelul Hager ADA990D are curent nominal de 40 A și sensibilitate diferențială de 30 mA. La un defect, acesta deconectează circuitul sau circuitele pe care le protejează.
MCB-ul protejează la suprasarcină și scurtcircuit; RCCB-ul detectează curenții reziduali, dar nu asigură protecție la supracurent; RCBO-ul combină cele două funcții. Un RCCB trebuie coordonat cu protecție la supracurent. RCBO-ul permite protecție diferențială la nivelul circuitului sau al circuitelor aferente aparatului.
30 mA este curentul diferențial nominal de declanșare (IΔn) al modelului Hager ADA990D. Protecția diferențială reduce riscul de electrocutare, fără a-l elimina complet. Pragul de 30 mA este utilizat frecvent pentru protecția suplimentară împotriva șocurilor electrice, în condițiile proiectului și ale normativelor.
Pot exista curenți de scurgere cumulați ai echipamentelor electronice, legături incorecte între N și PE în aval, neutrali comuni între circuite ori perturbări tranzitorii. Declanșările repetate trebuie investigate de un electrician, fără ocolirea protecției.
Tipul A detectează curenți reziduali alternativi sinusoidali și curenți continui pulsatorii. Nu este destinat detectării curenților reziduali continui netezi; unele aplicații cu invertoare sau încărcare EV necesită alte măsuri conform proiectului și producătorului.
Curba C indică domeniul declanșării magnetice instantanee, de aproximativ 5–10 ori curentul nominal. La 40 A, acesta corespunde aproximativ intervalului 200–400 A. La suprasarcină declanșarea este temporizată, în funcție de curent. Alegerea curbei depinde de caracteristicile circuitului și curenții tranzitorii.
Capacitatea de rupere declarată de 6 kA indică valoarea curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și încercării aplicabile. Trebuie verificat ca valoarea și coordonarea protecțiilor să fie corespunzătoare curentului de scurtcircuit prezumat la locul instalării.
Hager ADA990D este destinat montării în tabloul electric conform instrucțiunilor producătorului. Configurația declarată este 1P+N. Ocupă 2 module pe șina DIN. Bornele, secțiunile acceptate, cuplul de strângere, schema de conectare și alimentarea admisă se verifică în fișa tehnică; montajul se face de personal calificat.
Montarea după un RCCB este posibilă numai dacă schema și coordonarea protecțiilor o permit. Două dispozitive diferențiale obișnuite în serie nu garantează că declanșează doar cel din aval; selectivitatea necesită alegerea corespunzătoare a pragurilor și temporizării, de regulă cu un aparat selectiv tip S în amonte, când este aplicabil.
Cu Hager ADA990D alimentat și montat corect, butonul TEST trebuie să provoace declanșarea, conform instrucțiunilor producătorului. Testul se repetă la intervalele indicate. Butonul TEST nu măsoară curentul sau timpul real de declanșare; acestea se verifică separat cu instrumente corespunzătoare.
