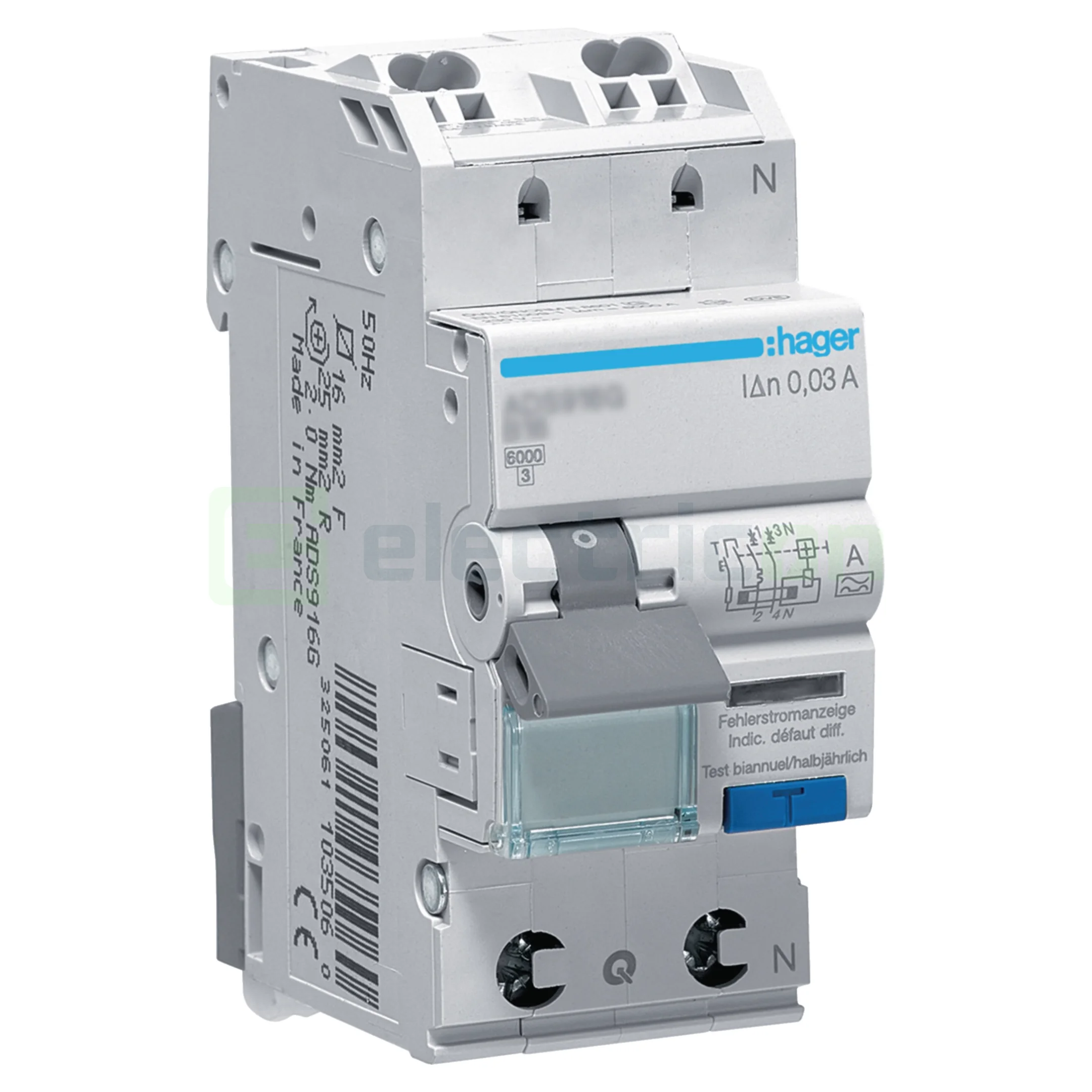

RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 6A 30mA 6kA 1P+N 2M Hager ADA956D
326,39 lei / buc
Capacitate de rupere
Curbă declanșare
QuickConnect
Tip Diferențial
*Include TVA
local_shipping Livrare in 15 zile lucratoare
La comanda

RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 6A 30mA 6kA 1P+N 2M Hager ADA956D

Hager ADA956D este un disjunctor diferențial RCBO 1P+N, care combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat, având următoarele caracteristici:

  • Curent nominal 6 A, curba C
  • Protecție diferențială tip A, 30 mA
  • Capacitate de rupere 6 kA
  • Protecție la suprasarcină și scurtcircuit
  • Configurație 1P+N, 2 module
CantitatePret / bucEconomisesti
1 buc326,39 lei-
3 buc+323,13 lei9,79 lei
5 buc+319,86 lei32,64 lei
10 buc+316,60 lei97,92 lei

Credit module tbi bank 3.4.5

91.79 lei x 4 luni


Curent nominal
6 A
Numar de poli
1P+N (2M)
Curent rezidual
30mA
Grad de Protecție IP
IP20
Gama
ADA
Tip
RCBO
Tip Diferențial
A
Curbă declanșare
C
Tensiune nominală
230 V AC
Frecvență
50 Hz
Număr module
2M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV
Secțiune conductor la borne
1–16 mm² flexibil
1–25 mm² rigid
Familia
Hager A
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Nu
Busbar compatibil
Furcă
ADA956D
3250611010708

Hager ADA956D – prezentare și funcții

Disjunctorul diferențial Hager ADA956D integrează trei funcții de protecție într-un singur aparat: protecția la suprasarcină, scurtcircuit și curenți reziduali. Are un curent nominal de 6 A, caracteristică de declanșare C și sensibilitate diferențială de 30 mA.

Protecția diferențială de tip A detectează atât curenții reziduali alternativi sinusoidali, cât și curenții continui pulsatorii. Aparatul are configurație 1P+N, cu faza protejată și neutrul comutat simultan. Construcția modulară ocupă două module în tabloul electric.

Funcțiile explicate simplu

  • RCBO: combină funcțiile unui disjunctor automat și ale unui întrerupător diferențial.
  • Curent nominal 6 A: valoarea curentului pentru care este dimensionat aparatul în condițiile nominale specificate.
  • Curba C: declanșarea magnetică instantanee are praguri caracteristice între 5 și 10 ori curentul nominal.
  • Tip A: detectează curenți reziduali alternativi sinusoidali și continui pulsatorii.
  • 30 mA: sensibilitatea diferențială oferă protecție suplimentară împotriva șocurilor electrice.
  • 6 kA: capacitatea nominală de rupere la scurtcircuit.
  • 1P+N: faza este protejată, iar neutrul este comutat.
Citește mai departe

Intrebari frecvente

Un RCBO combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Modelul Hager ADA956D are curent nominal de 6 A și sensibilitate diferențială de 30 mA. La un defect, acesta deconectează circuitul sau circuitele pe care le protejează.
MCB-ul protejează la suprasarcină și scurtcircuit; RCCB-ul detectează curenții reziduali, dar nu asigură protecție la supracurent; RCBO-ul combină cele două funcții. Un RCCB trebuie coordonat cu protecție la supracurent. RCBO-ul permite protecție diferențială la nivelul circuitului sau al circuitelor aferente aparatului.
30 mA este curentul diferențial nominal de declanșare (IΔn) al modelului Hager ADA956D. Protecția diferențială reduce riscul de electrocutare, fără a-l elimina complet. Pragul de 30 mA este utilizat frecvent pentru protecția suplimentară împotriva șocurilor electrice, în condițiile proiectului și ale normativelor.
Pot exista curenți de scurgere cumulați ai echipamentelor electronice, legături incorecte între N și PE în aval, neutrali comuni între circuite ori perturbări tranzitorii. Declanșările repetate trebuie investigate de un electrician, fără ocolirea protecției.
Tipul A detectează curenți reziduali alternativi sinusoidali și curenți continui pulsatorii. Nu este destinat detectării curenților reziduali continui netezi; unele aplicații cu invertoare sau încărcare EV necesită alte măsuri conform proiectului și producătorului.
Curba C indică domeniul declanșării magnetice instantanee, de aproximativ 5–10 ori curentul nominal. La 6 A, acesta corespunde aproximativ intervalului 30–60 A. La suprasarcină declanșarea este temporizată, în funcție de curent. Alegerea curbei depinde de caracteristicile circuitului și curenții tranzitorii.
Capacitatea de rupere declarată de 6 kA indică valoarea curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și încercării aplicabile. Trebuie verificat ca valoarea și coordonarea protecțiilor să fie corespunzătoare curentului de scurtcircuit prezumat la locul instalării.
Hager ADA956D este destinat montării în tabloul electric conform instrucțiunilor producătorului. Configurația declarată este 1P+N. Ocupă 2 module pe șina DIN. Bornele, secțiunile acceptate, cuplul de strângere, schema de conectare și alimentarea admisă se verifică în fișa tehnică; montajul se face de personal calificat.
Montarea după un RCCB este posibilă numai dacă schema și coordonarea protecțiilor o permit. Două dispozitive diferențiale obișnuite în serie nu garantează că declanșează doar cel din aval; selectivitatea necesită alegerea corespunzătoare a pragurilor și temporizării, de regulă cu un aparat selectiv tip S în amonte, când este aplicabil.
Cu Hager ADA956D alimentat și montat corect, butonul TEST trebuie să provoace declanșarea, conform instrucțiunilor producătorului. Testul se repetă la intervalele indicate. Butonul TEST nu măsoară curentul sau timpul real de declanșare; acestea se verifică separat cu instrumente corespunzătoare.

Fișă tehnică ADA956D

249.38KB Descarcă

Fișă tehnică ADA956D
