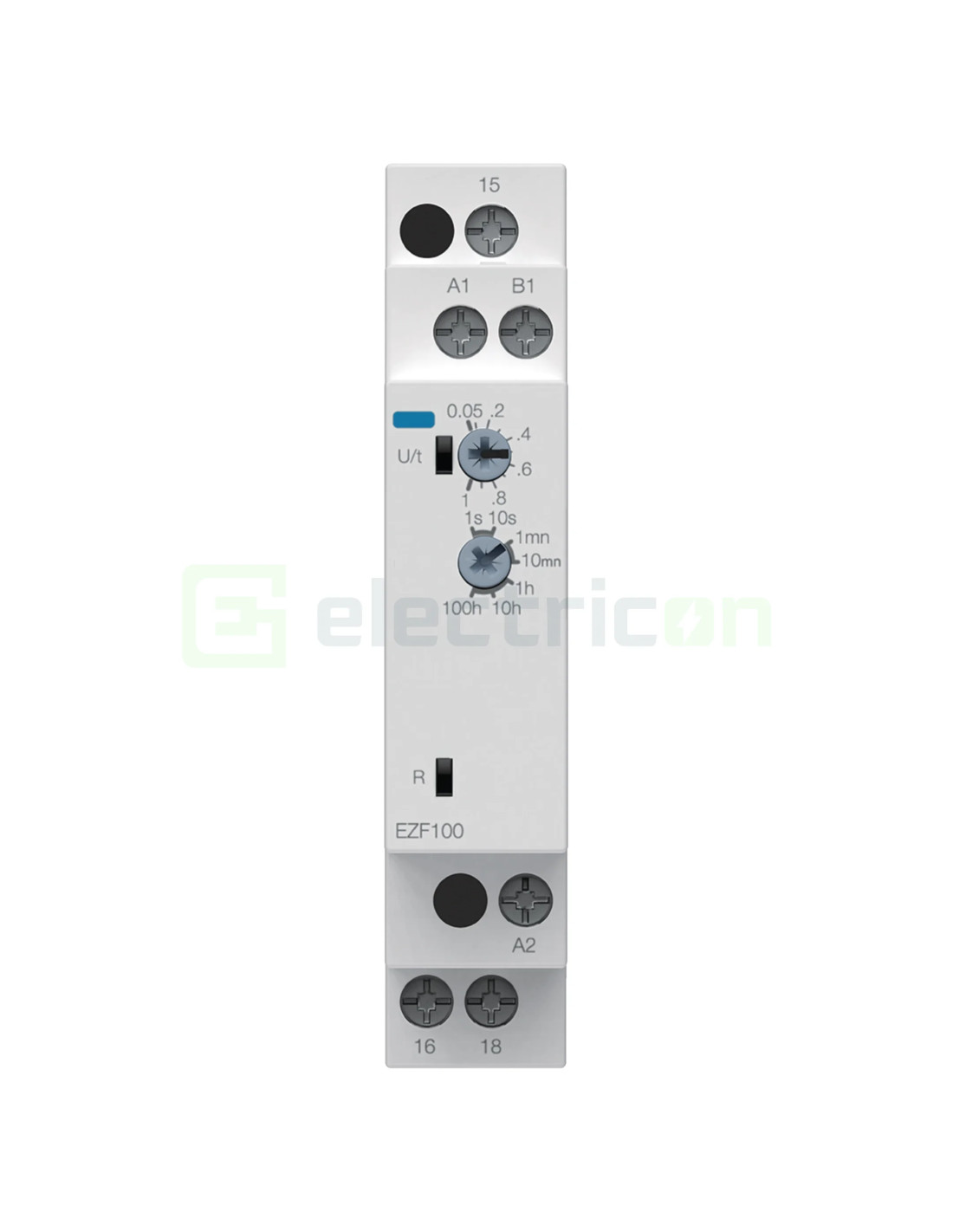

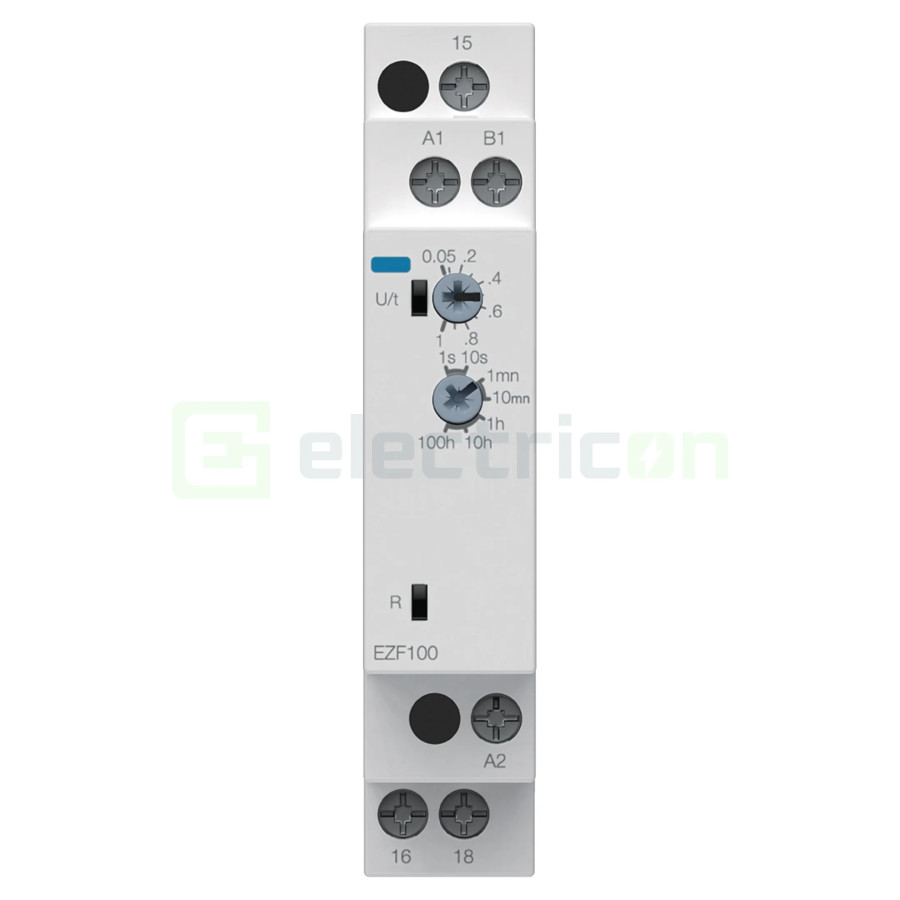

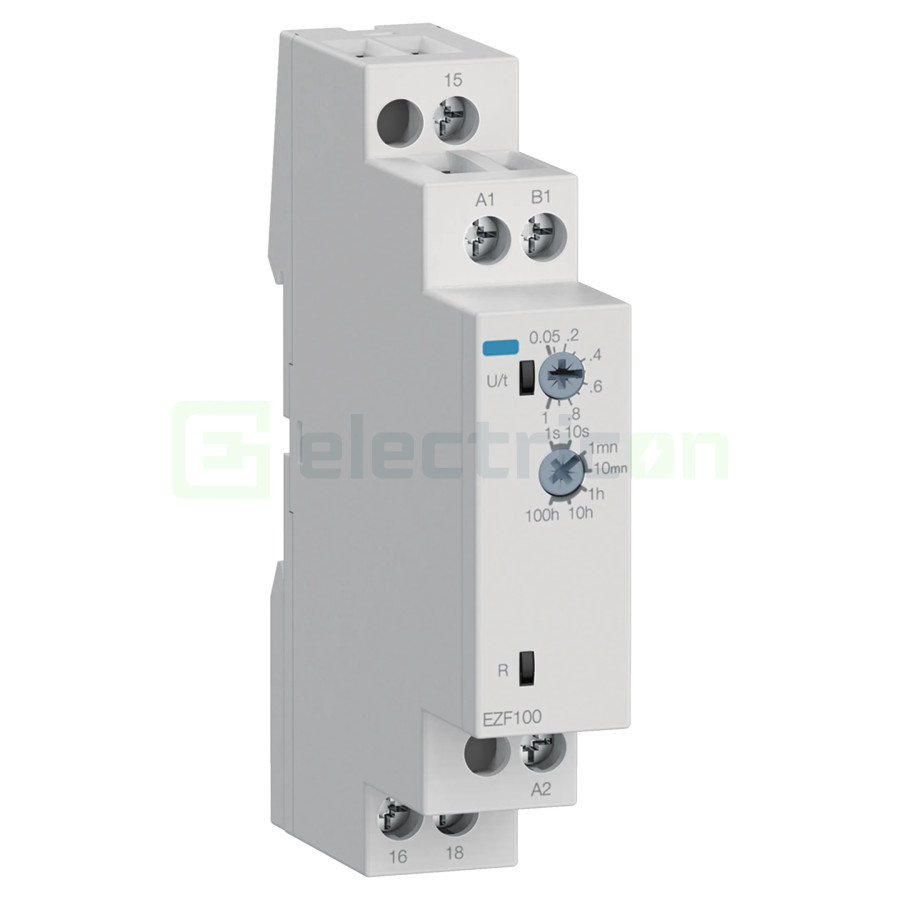

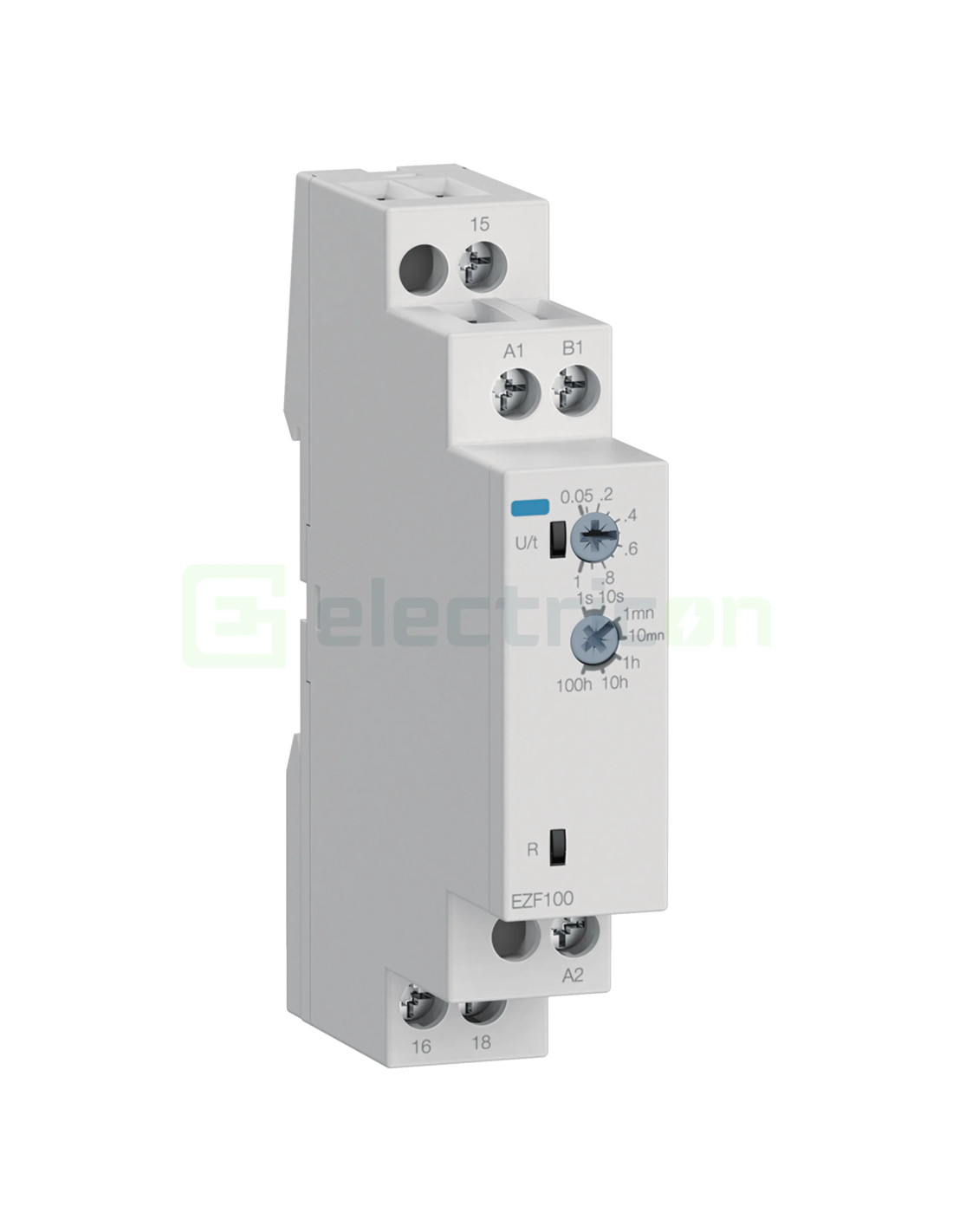

Releu de Timp, 24-240 VAC, 1 Contact, Hager, EZF100 – Temporizare la Deconectare cu Control de Oprire.
Hager EZF100 este un releu de timp cu întârziere la deconectare (OFF delay), cu alimentare AC/DC 24-240 V și 1 contact comutator. Permite reglaj precis al întârzierilor de la 50 milisecunde la 100 de ore, asigurând oprire controlată a echipamentelor cu risc de deteriorare. Ideal pentru protecție transformatoare, compresoare, și sisteme care necesită "cooling down" înainte de deconectare. Montaj pe șină DIN, 1 modul.
Releu EZF100 – Control Oprire Progresivă cu Întârziere la Deconectare
Releul EZF100 este soluția specialized pentru oprire controlată și protectată a echipamentelor. Când bobina pierde alimentare (deconectare), contactul nu revine imediat la starea de repaus, ci rămâne în poziția anterioară pentru durata programată (de exemplu, 10 secunde), abia apoi se deconectează. Aceasta permite echipamentelor să se "răcească" progresiv sau să finalizeze procese în curs, reducând șocul termic și mecanic. De ce este important OFF delay? Motoarele electrice, compresoarele, și transformatoarele se deteriorează ușor dacă sunt deconectate brusc sub sarcină. Prin OFF delay, echipamentul are timp să se oprească sigur, fără șoc electric. Avantajele Releului Hager EZF100
- OFF Delay Doar: Specializat pentru oprire cu întârziere – protecție și simplitate.
- 24-240 VAC/DC: Compatibil cu orice sursă de alimentare – AC, DC, hibrid.
- Interval Larg: 50 ms - 100 h – de la deconectare rapid (milisecunde) la cooling down lent (zile).
- Acuratețe ±1%: Timing precis - remodelarea răciririi fără șocuri.
- LED Semnalizare: Verde = timer activ, Galben = output activ – monitorizare clară.
- 1 Contact Comutator: Control comlet al circuitului de deconectare.
- Protecție Echipamente: Previne deteriorare motoare, compresoare, transformatoare sub condiții de deconectare dură.
Specificații Tehnice Releu Hager EZF100
| Cod produs | EZF100 |
| Cod EAN | 3250615600608 |
| Marca | Hager |
| Tip releu | Releu timp - OFF delay (atraso la desconexão) |
| Tensiune alimentare | AC/DC 24 - 240 V |
| Consum aparent nominal | ~4 VA (1,5 W) |
| Frecvență | 50 - 60 Hz (AC) / DC direct |
| Tipul contactelor | 1 contact comutator (1x changeover/1CO) |
| Curent admisibil (AC1) | 8 A (la 250 V ~) |
| Putere max. comutată | 2000 VA / 8 A la 250 V ~ / 1000 VA la sarcini rezistive |
| Montaj | Șină DIN (REG) |

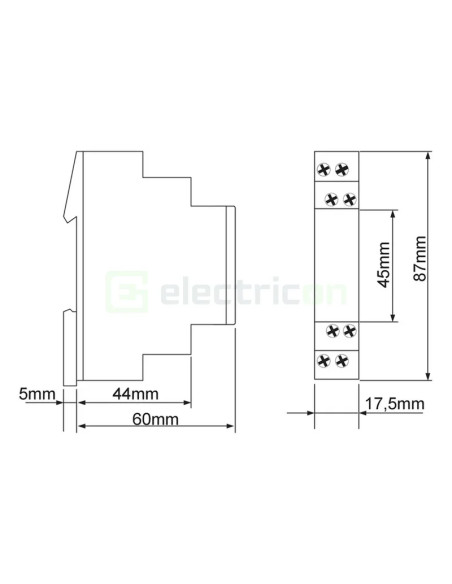

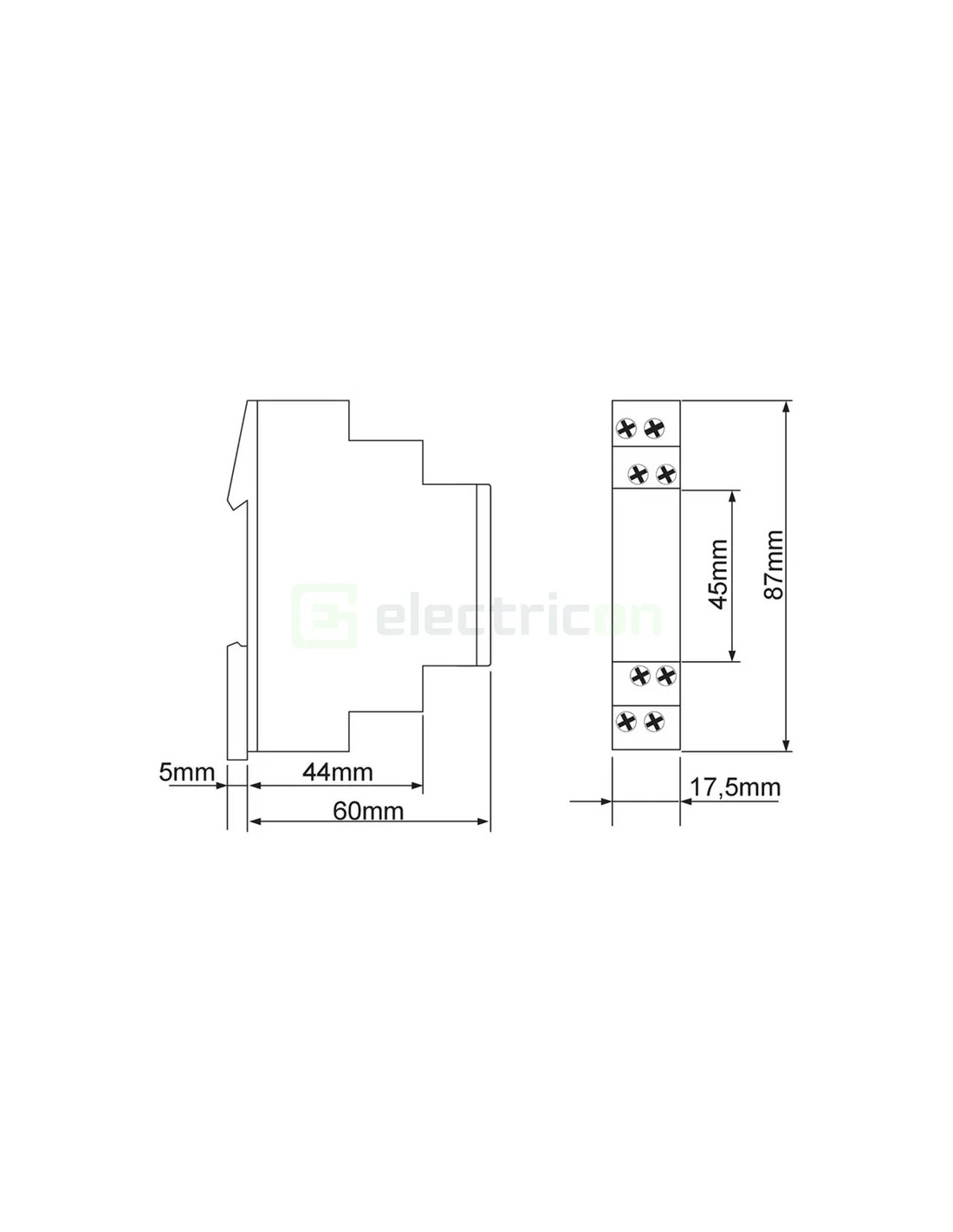

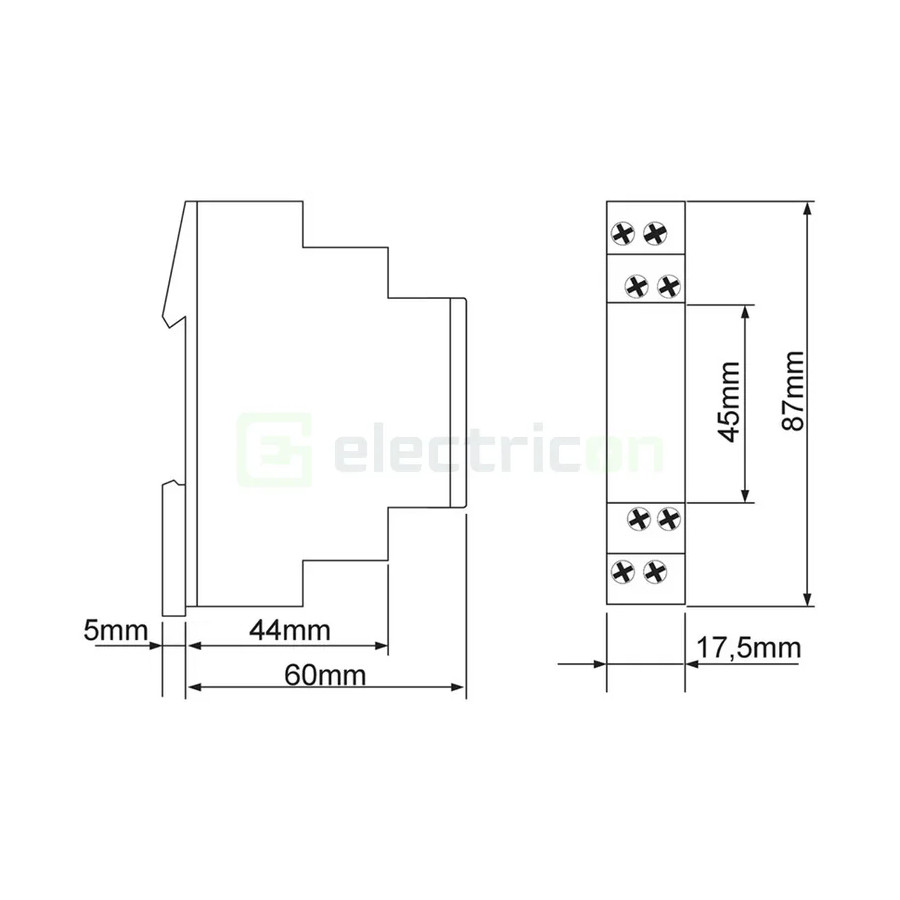

| Lățime | 17,50 mm (1 modul) |
| Înălțime | 87 mm |
| Adâncime | 65 mm |
| Secțiunea conductor flexibil | 0,5 - 2,5 mm² |
| Secțiunea conductor rigid | 0,5 - 2,5 mm² cu mânecă izolantă / 4 mm² fără mânecă |
| Tip conexiune | Tehnică de înfiletare (borne cu șurub) |
| Funcții Temporizare | ON delay - NO | OFF delay (atraso la desconexão) - YES |
| Interval timp reglabil (OFF delay) | 50 ms - 100 h |
| Acuratețe timp | ±1% din max scale value | Repeatability <0,5% sau ±5 ms |
| Viteză recuperare | 100 ms |
| Tensiune dropout | >30% din min supply voltage |
| Protecție Sigur | Fuzibil rapid 8 A încorporat |
| Durată viață mecanică | 20 x 106 operații (20 milioane cicluri) |
| Durată viață electrică | 2 x 105 operații la 1000 VA sarcină rezistivă |
| Frecvență max comutare | 6 / min la 1000 VA |
| Indicatoare Status | LED Verde (timer activ) + LED Galben (output activ) |
| Categorie supratensiune | III |
| Tensiune de impuls nominal | 4 kV |
| Protecție IP | IP20 |
| Temperatura funcționare | -25…55 °C |
| Temperatura depozitare/transport | -25…70 °C |
| Umiditate relativă | 15 - 85% |
| Conformitate | CE, RoHS, halogen-free, REACH-SVHC free |
| Greutate netă | 90 g |
| Greutate brută | 108 g |
Garanție
| Garanție persoane juridice | 1 an |
| Garanție persoane fizice | 2 ani |
| Garanție producător | 5 ani |
