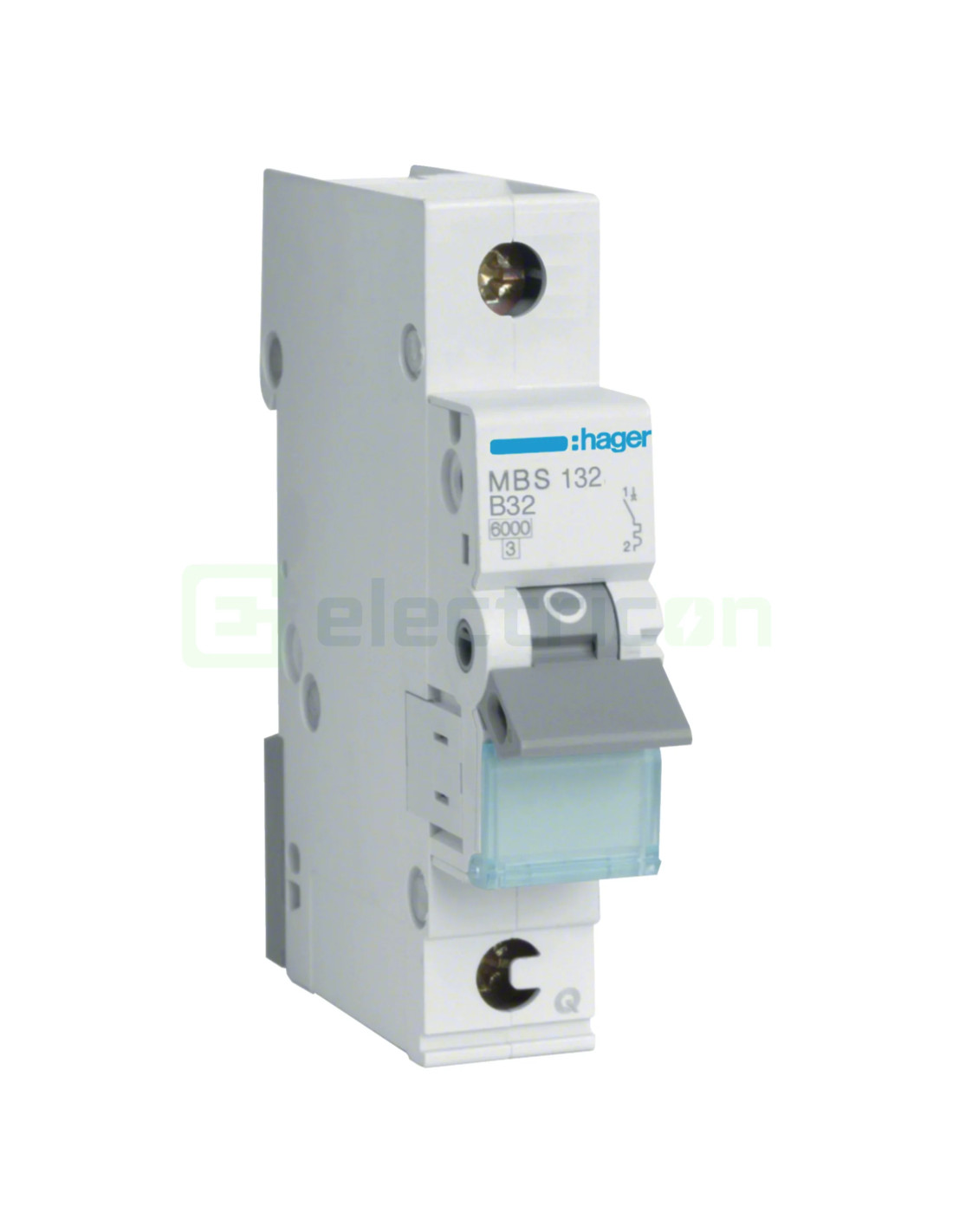

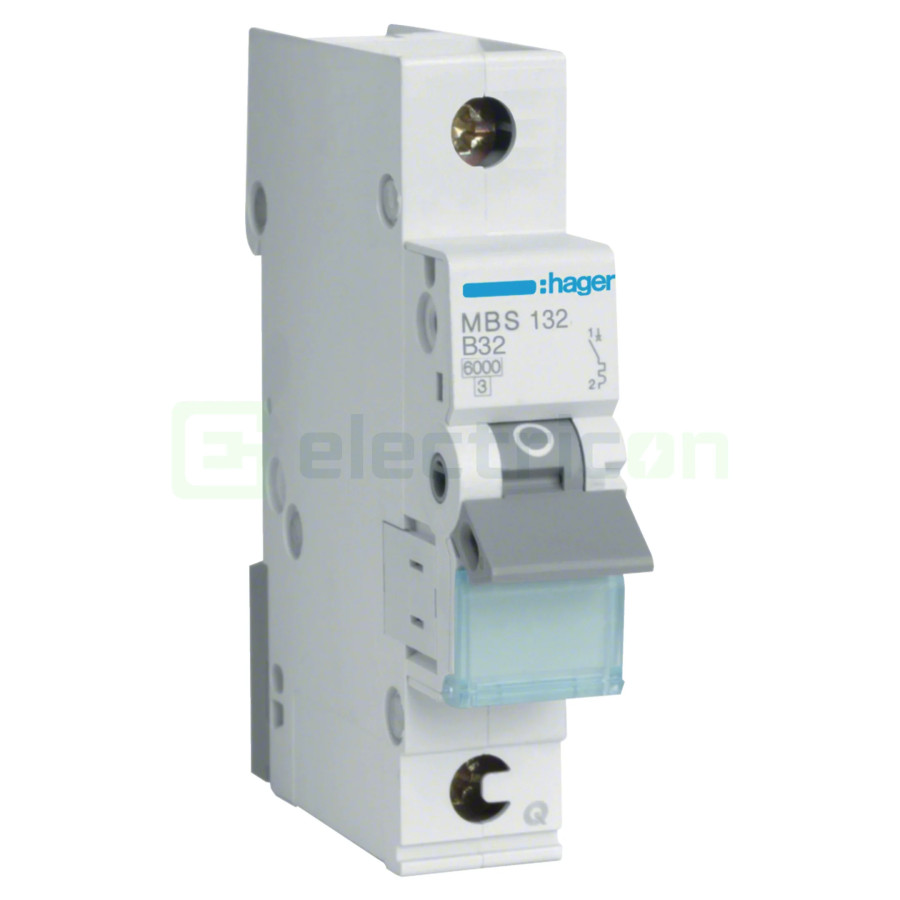

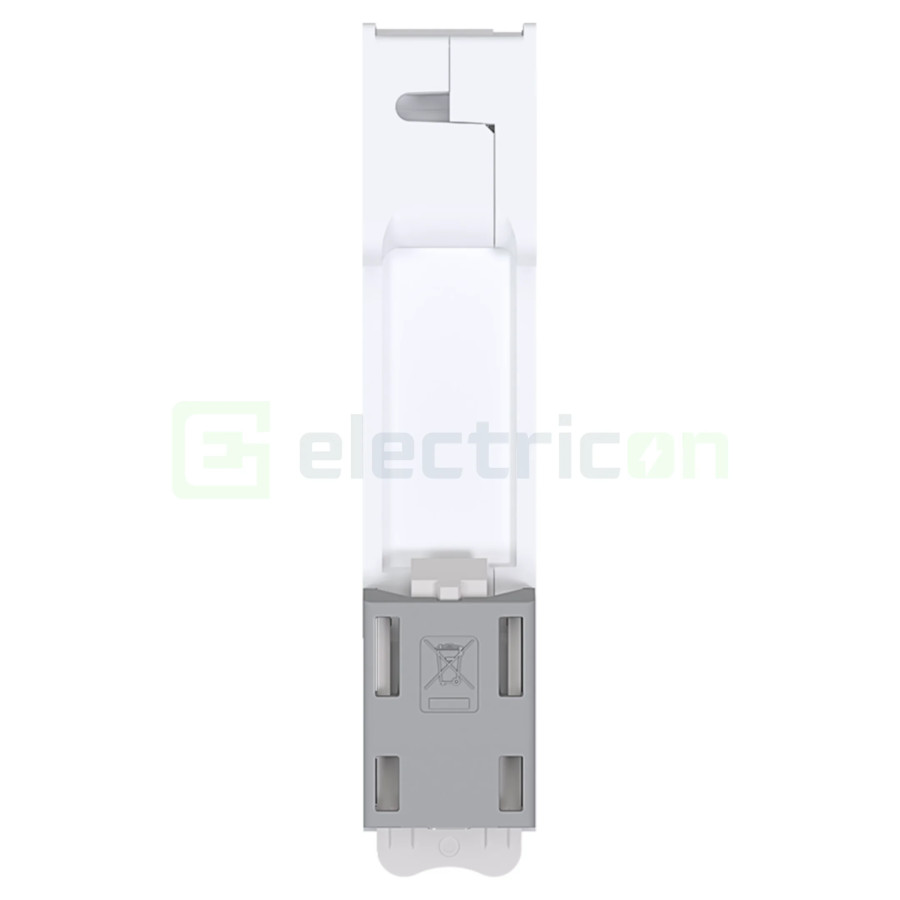

MCB - Siguranță automată - disjunctor - curba B 32A 6kA 1P 1M QuickConnect Hager MBS132
1P
curba B
MCB - Siguranță automată - disjunctor - curba B 32A 6kA 1P 1M QuickConnect Hager MBS132
1P
curba B
La comanda

MCB - Siguranță automată - disjunctor - curba B 32A 6kA 1P 1M QuickConnect Hager MBS132

Hager MBS QuickConnect (MBS132) este o siguranță automată MCB modulară pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

  • Protecție la suprasarcină
  • Protecție la scurtcircuit
  • Declanșare automată la supracurent
  • Construcție modulară
  • Conectare rapidă push-in
CantitatePret / bucEconomisesti
1 buc43,63 lei-
12 buc+43,19 lei5,24 lei
60 buc+42,76 lei52,36 lei
108 buc+42,32 lei141,36 lei


Curent nominal
32 A
Numar de poli
1P
Tip montaj
șină DIN
Grad de Protecție IP
IP20
Gama
MBS QC
Tip
MCB
Curbă declanșare
B
Tensiune nominală
230/400 V AC
Frecvență
50/60 Hz
Număr module
1M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV
Secțiune conductor la borne
1–25 mm² flexibil
1–35 mm² rigid
Familia
Hager M
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Da
Busbar compatibil
Furcă
Pin
QuickConnect
Bornă QuickConnect:
1,5–4 mm²
MBS132
3250614314766

Siguranță automată Hager MBS132 QuickConnect – curba B, 32 A, 6 kA, 1P, 1M

Hager MBS132 face parte din familia Hager M și din gama de siguranțe automate Hager MBS QuickConnect. Aparatul asigură protecția circuitului împotriva suprasarcinilor și scurtcircuitelor și utilizează sistemul QuickConnect pentru realizarea conexiunilor compatibile. În partea superioară, QuickConnect permite conectarea rapidă a conductorului de ieșire fără strângere convențională cu șurub, iar în partea inferioară sistemul QuickBusbar permite conectarea rapidă la bara de distribuție compatibilă.

Modelul Hager MBS132 are un curent nominal de 32 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 1P și ocupă un singur modul. Sistemul QuickConnect diferențiază această gamă de variantele cu conectare convențională prin șurub.

Funcțiile disjunctorului Hager MBS132 explicate simplu

  • MCB: este un disjunctor miniatural care supraveghează indirect curentul din circuit și îl întrerupe atunci când condițiile de supracurent depășesc caracteristica aparatului.
  • Protecție la suprasarcină: intervine când prin circuit circulă un curent prea mare o perioadă suficientă pentru a produce încălzirea conductoarelor.
  • Protecție la scurtcircuit: mecanismul magnetic produce o declanșare rapidă la apariția unui curent de defect ridicat.
  • Curba B: este mai sensibilă la vârfurile de curent decât curba C.
  • Curent nominal 32 A: reprezintă valoarea de referință pentru funcționarea normală a modelului MBS132.
  • Capacitate de rupere 6 kA: indică nivelul nominal maxim al curentului de scurtcircuit pe care disjunctorul îl poate întrerupe.
  • 1P: disjunctorul are un singur pol.
  • 1M: aparatul ocupă un singur modul în tabloul electric.
  • QuickConnect: sistem de conectare rapidă fără strângere convențională cu șurub.
    • În partea superioară, borna QuickConnect permite conectarea rapidă a conductorului compatibil.

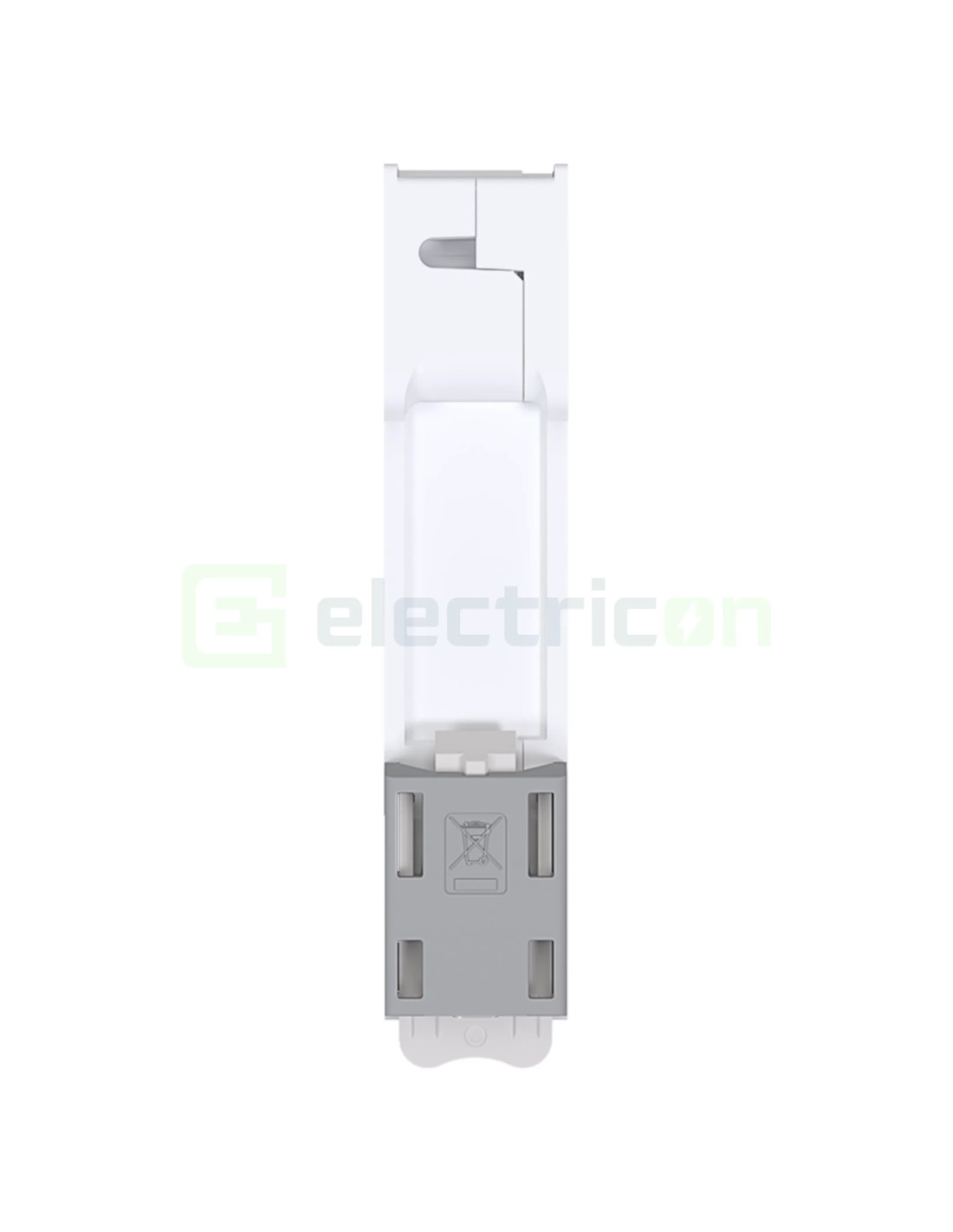

    • În partea inferioară, QuickBusbar permite conectarea la bara de distribuție compatibilă.
Citește mai departe

Intrebari frecvente

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.
Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.
Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.
Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.
MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.
Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.
Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.
Hager MBS132 are caracteristica B. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 3 și 5 × In. La In = 32 A, domeniul magnetic este aproximativ 96–160 A. Caracteristica C are domeniul aproximativ 5–10 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.

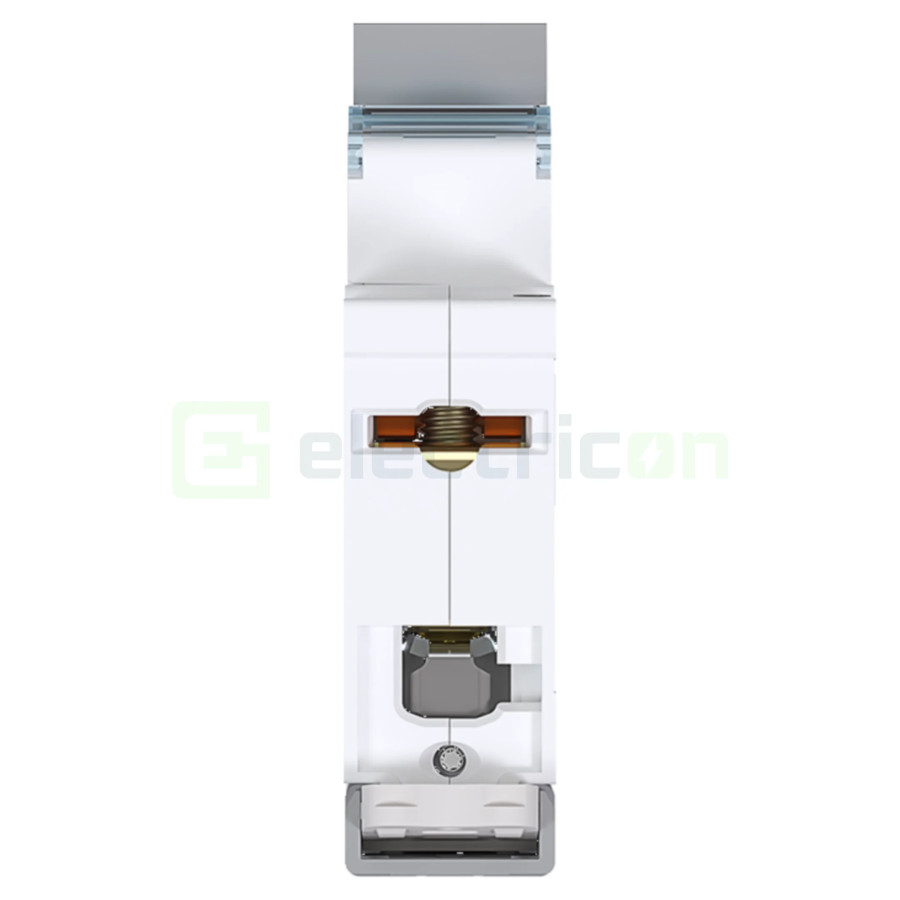

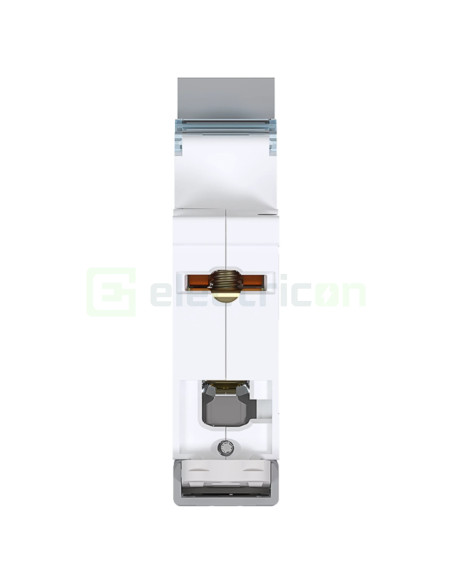

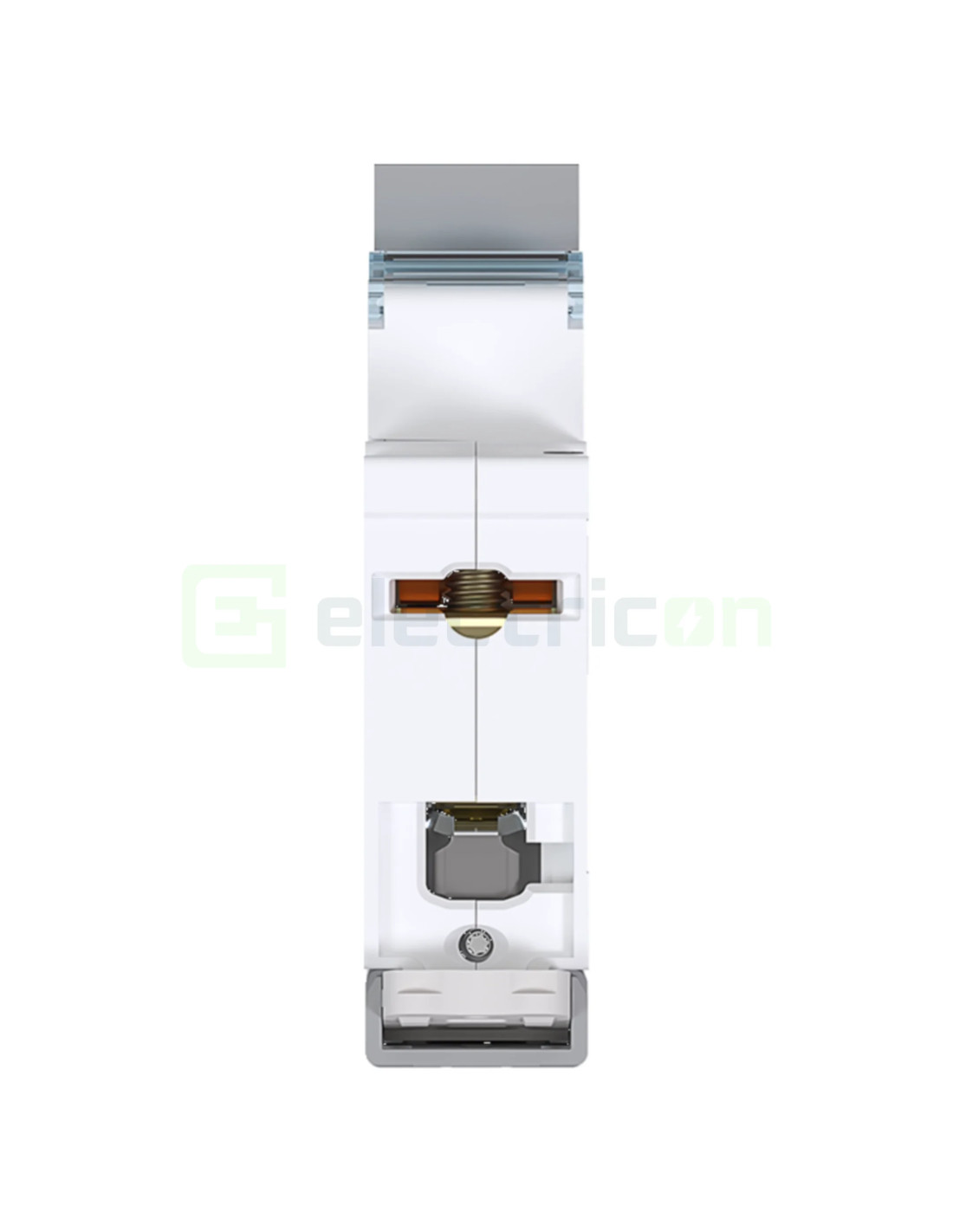

La această siguranță automată Hager, borna superioară – conectare rapidă este destinată conectării conductorului de ieșire fără strângere convențională cu șurub. În partea inferioară, QuickConnect Busbar permite conectarea rapidă a unei bare de distribuție compatibile pentru alimentarea aparatului. Diferența este că borna superioară este utilizată pentru conectarea conductorului de ieșire, iar QuickConnect Busbar este utilizat pentru distribuția alimentării prin bara compatibilă.
Hager MBS132 are curent nominal de 32 A, caracteristica B, capacitate de rupere de 6 kA, configurație 1P, 1 modul.
