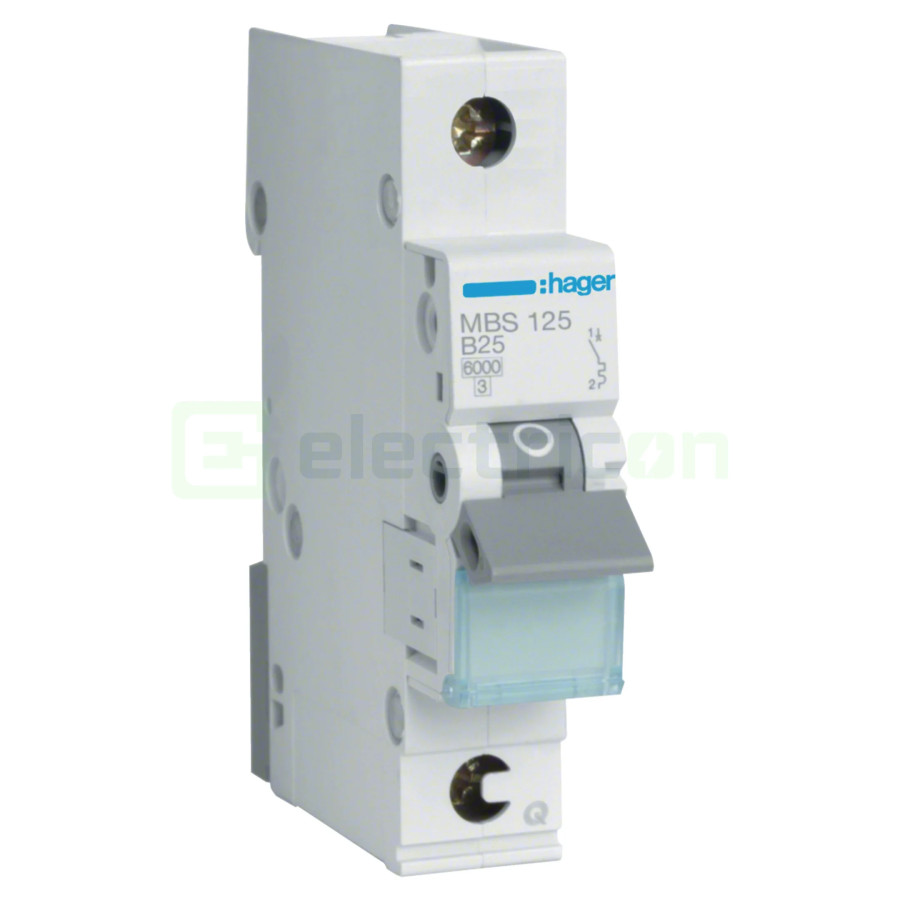

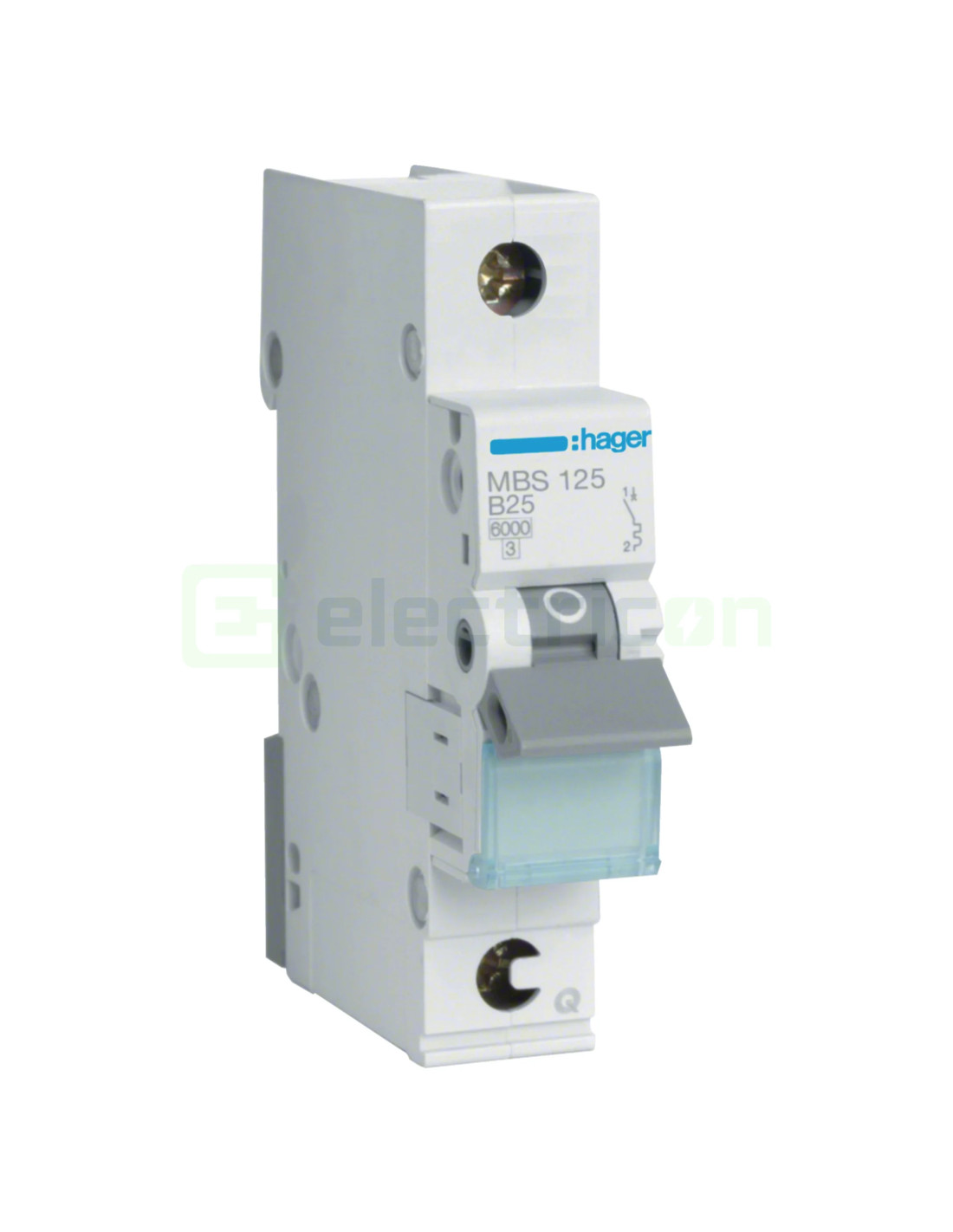

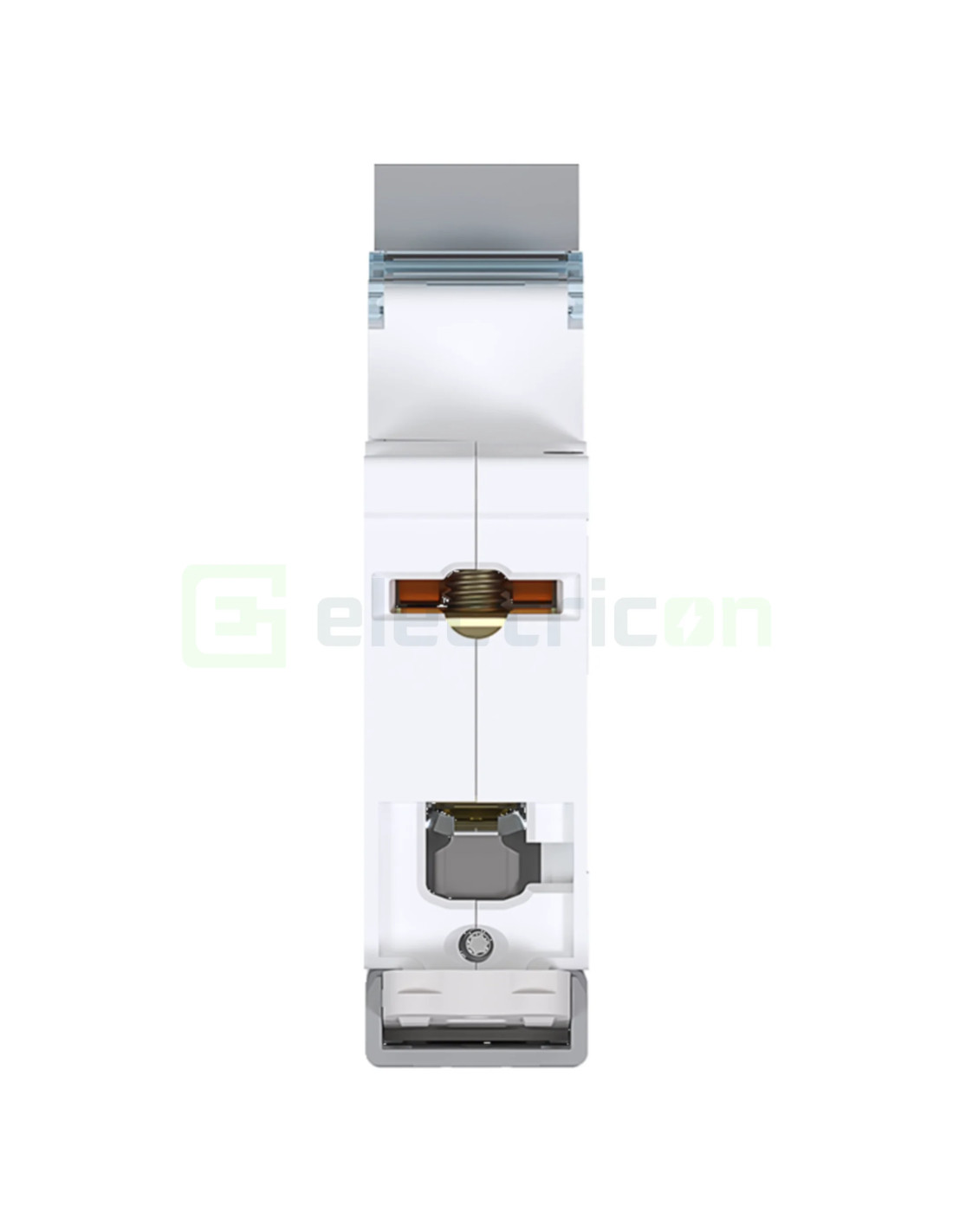

Siguranță automată Hager MBS125 QuickConnect – curba B, 25 A, 6 kA, 1P, 1M
Hager MBS125 face parte din familia Hager M și din gama de siguranțe automate Hager MBS QuickConnect. Aparatul asigură protecția circuitului împotriva suprasarcinilor și scurtcircuitelor și utilizează sistemul QuickConnect pentru realizarea conexiunilor compatibile. În partea superioară, QuickConnect permite conectarea rapidă a conductorului de ieșire fără strângere convențională cu șurub, iar în partea inferioară sistemul QuickBusbar permite conectarea rapidă la bara de distribuție compatibilă.
Modelul Hager MBS125 are un curent nominal de 25 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 1P și ocupă un singur modul. Sistemul QuickConnect diferențiază această gamă de variantele cu conectare convențională prin șurub.
Funcțiile disjunctorului Hager MBS125 explicate simplu
- MCB: este un disjunctor miniatural care supraveghează indirect curentul din circuit și îl întrerupe atunci când condițiile de supracurent depășesc caracteristica aparatului.
- Protecție la suprasarcină: intervine când prin circuit circulă un curent prea mare o perioadă suficientă pentru a produce încălzirea conductoarelor.
- Protecție la scurtcircuit: mecanismul magnetic produce o declanșare rapidă la apariția unui curent de defect ridicat.
- Curba B: este mai sensibilă la vârfurile de curent decât curba C și se utilizează pentru circuite unde curenții mari de pornire nu sunt caracteristici sarcinii.
- Curent nominal 25 A: reprezintă valoarea de referință pentru funcționarea normală a modelului MBS125.
- Capacitate de rupere 6 kA: indică nivelul nominal maxim al curentului de scurtcircuit pe care disjunctorul îl poate întrerupe în condițiile definite de standard.
- 1P: disjunctorul are un singur pol.
- 1M: aparatul ocupă un singur modul în tabloul electric.
- QuickConnect: sistem de conectare rapidă fără strângere convențională cu șurub.

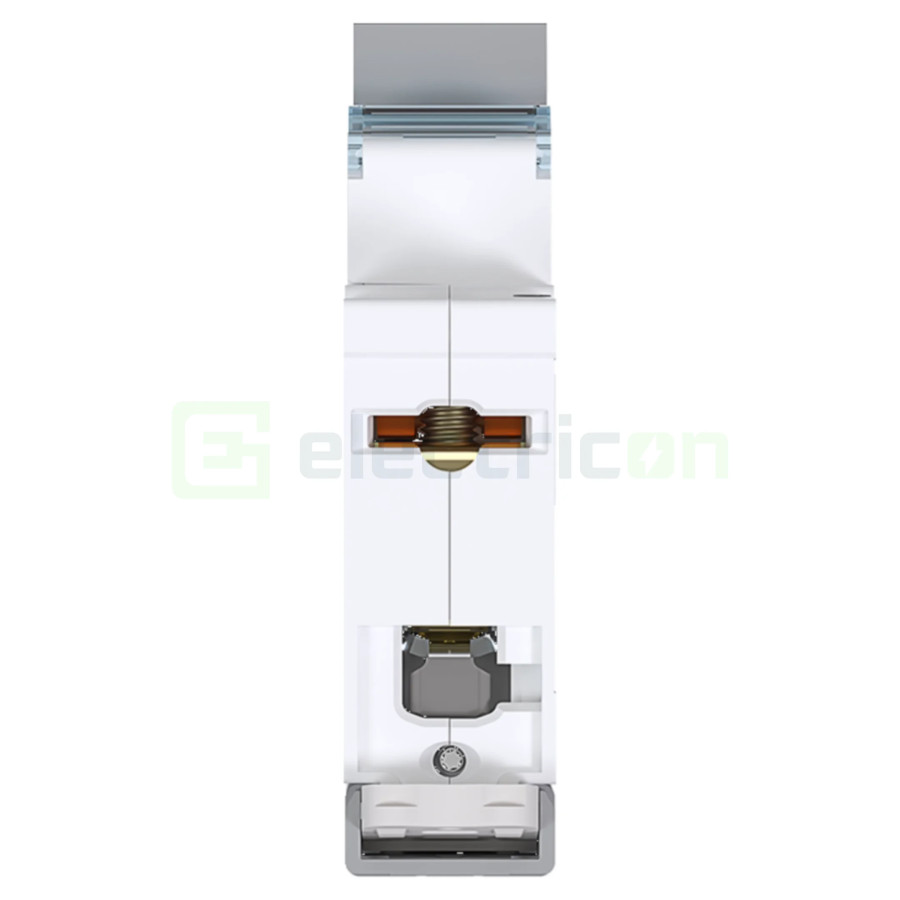

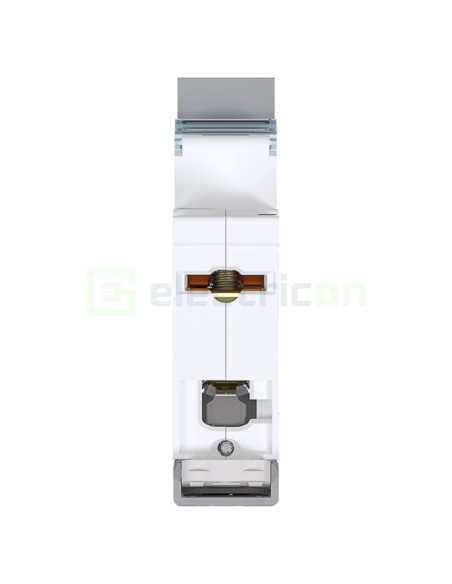

- În partea superioară, borna QuickConnect permite conectarea rapidă a conductorului compatibil.
- În partea inferioară, QuickBusbar permite conectarea la bara de distribuție compatibilă.
