Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.
Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.
Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.
Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.
MCB-urile Schrack din această selecție includ aparate modulare din familii precum AMPARO, cu variante diferențiate prin capacitatea de rupere, caracteristica de declanșare, curentul nominal și numărul de poli. În gama AMPARO AM6, capacitatea nominală de rupere este de 6 kA. Pentru alegerea corectă trebuie verificată seria exactă, deoarece accesoriile și barele compatibile diferă între familii.
Verifică seria produsului, curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Capacitatea de rupere trebuie corelată cu nivelul de scurtcircuit prezumat în punctul de instalare, iar caracteristica B sau C se alege în funcție de condițiile circuitului și de curenții de pornire ai sarcinii.
Compatibilitatea se stabilește după seria și codul exact al MCB-ului. Bara de distribuție trebuie să fie compatibilă cu tipul bornelor, numărul de poli și pasul modular al aparatului, iar contactele auxiliare sau celelalte accesorii trebuie să fie prevăzute pentru familia respectivă. Valorile electrice similare nu garantează compatibilitatea mecanică între două serii.
Schrack AM618613 are caracteristica B. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 3 și 5 × In. La In = 13 A, domeniul magnetic este aproximativ 39–65 A. Caracteristica C are domeniul aproximativ 5–10 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.
Această siguranță automată face parte din seria Schrack AMPARO, gama AM6. În această gamă, capacitatea nominală de rupere este de 6 kA, iar variantele diferă prin curba de declanșare, curentul nominal și configurația de poli. Pentru alegere trebuie verificate caracteristicile exacte ale produsului.

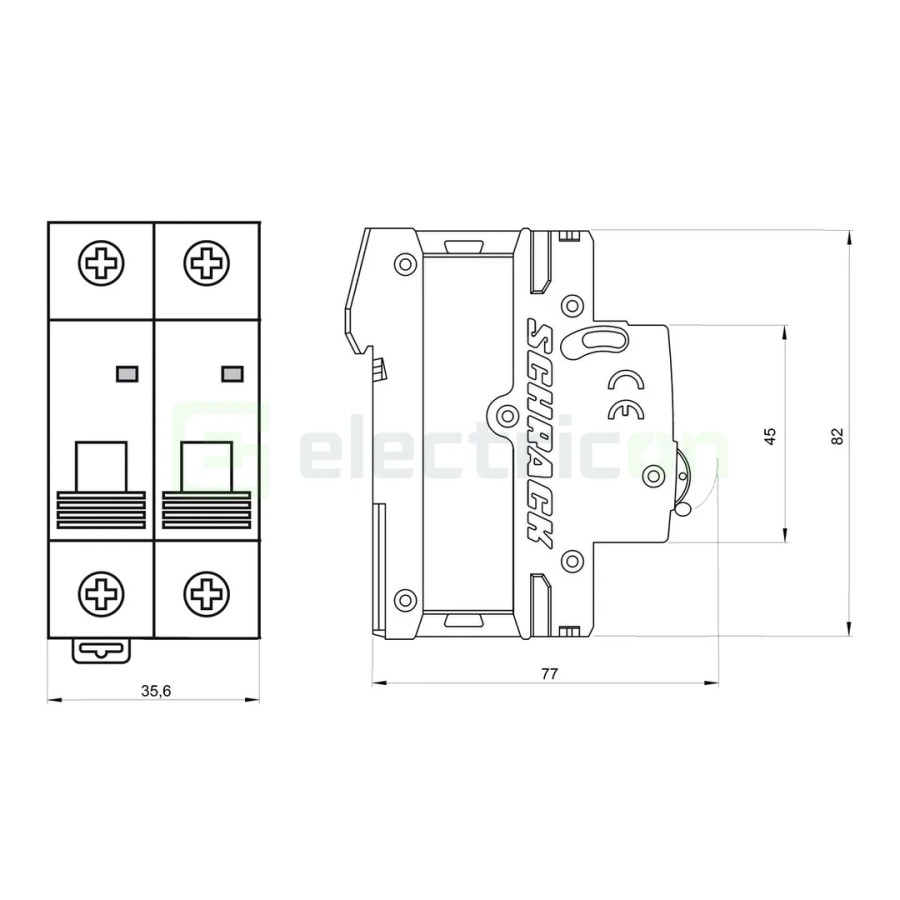

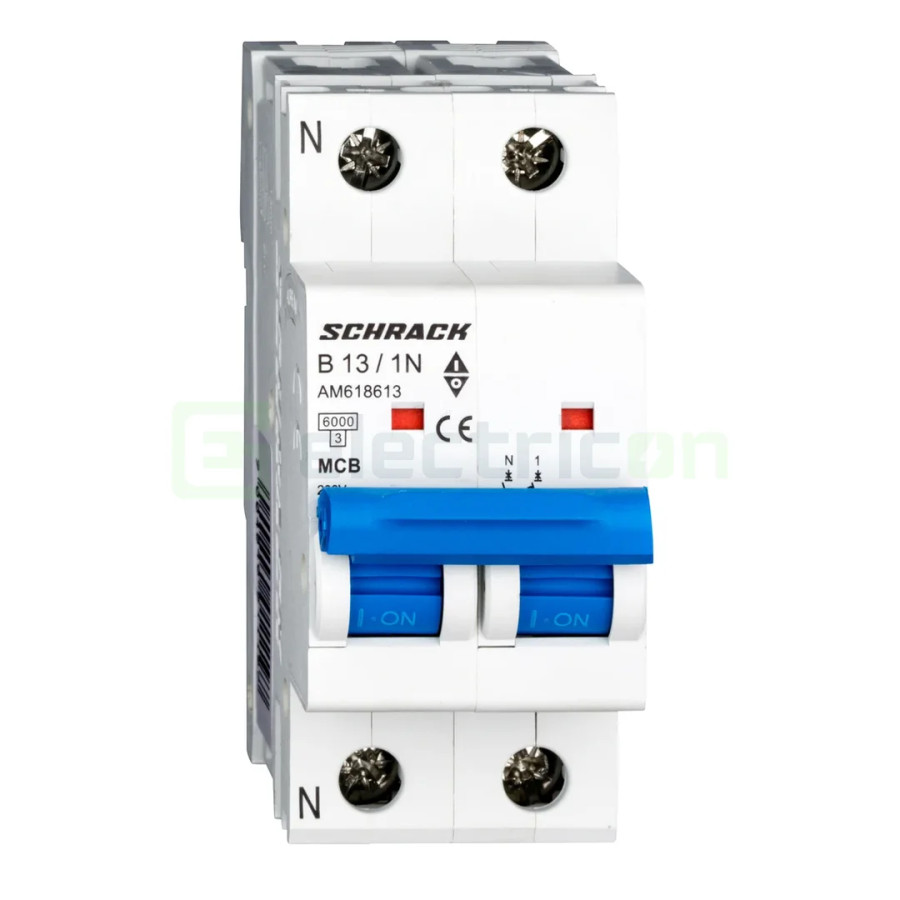

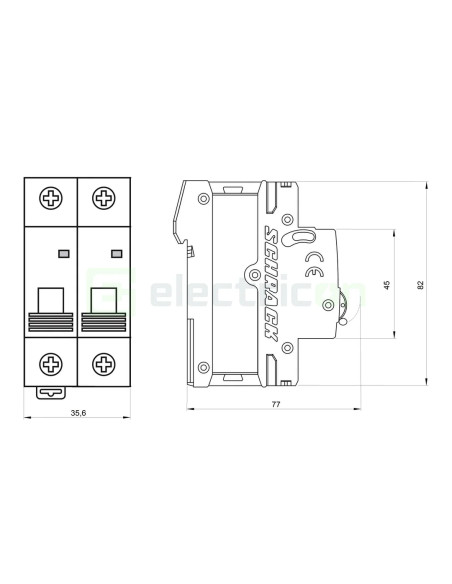

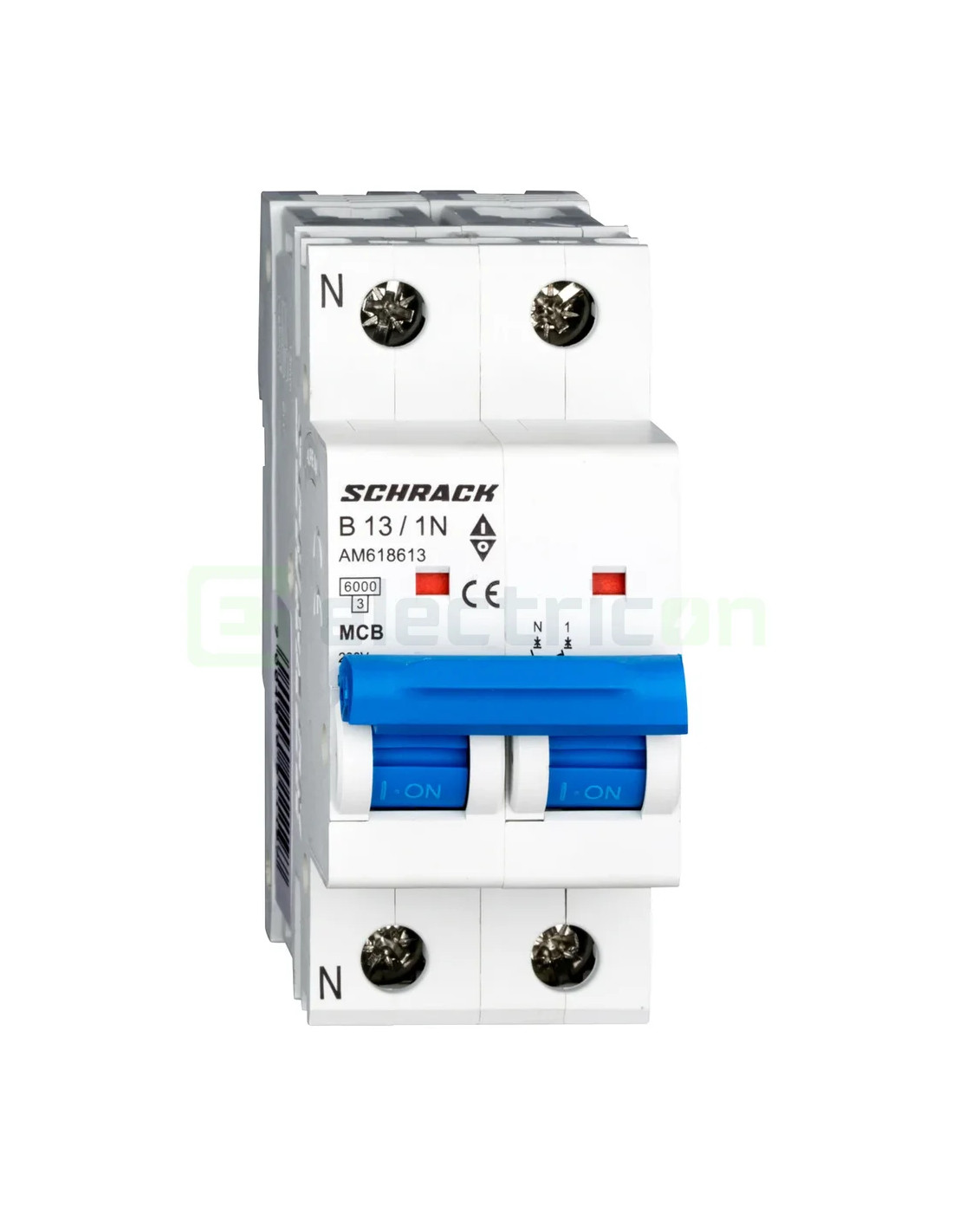

Schrack AM618613 are curent nominal de 13 A, caracteristica B, capacitate de rupere de 6 kA, configurație 1P+N, 2 module.
