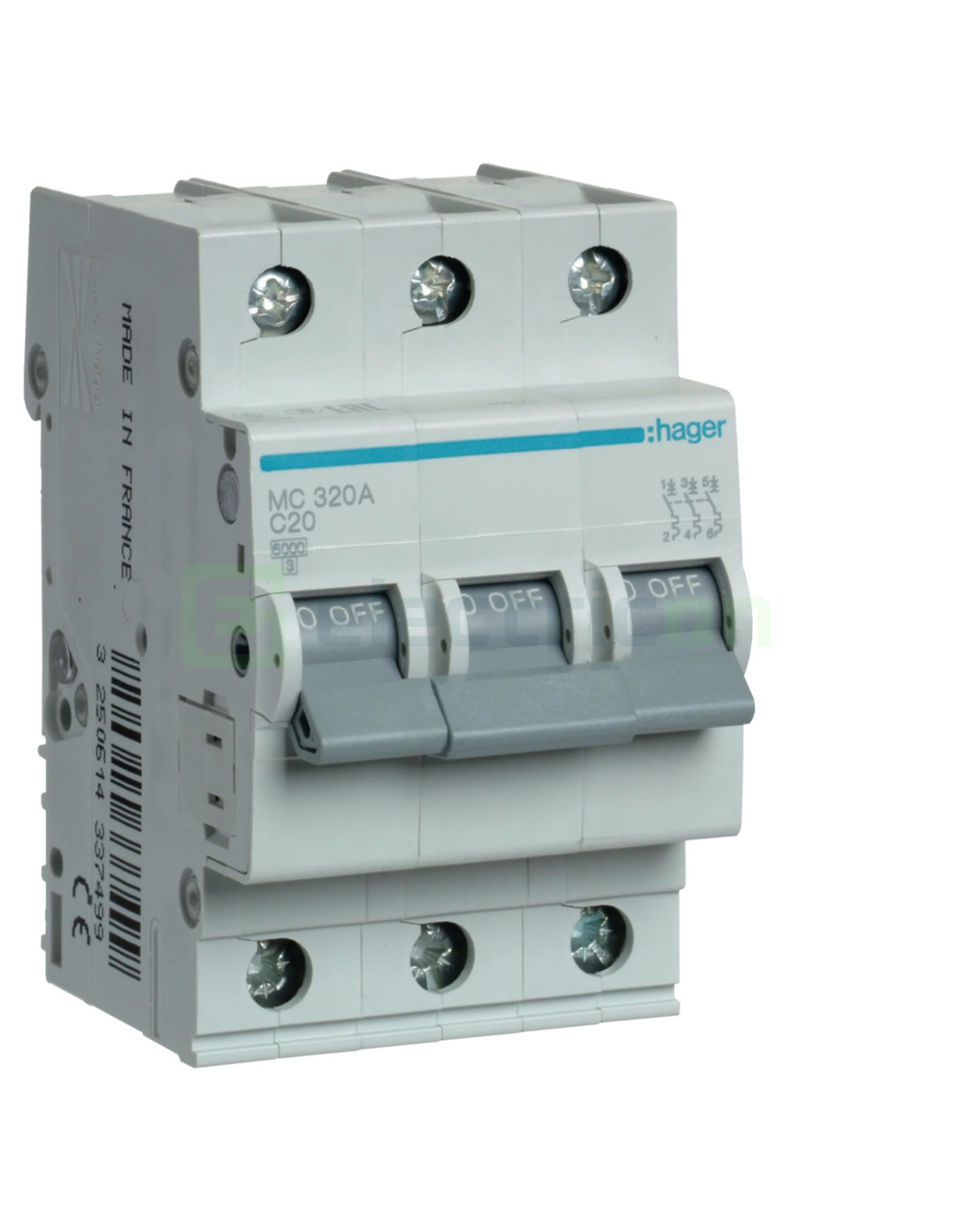

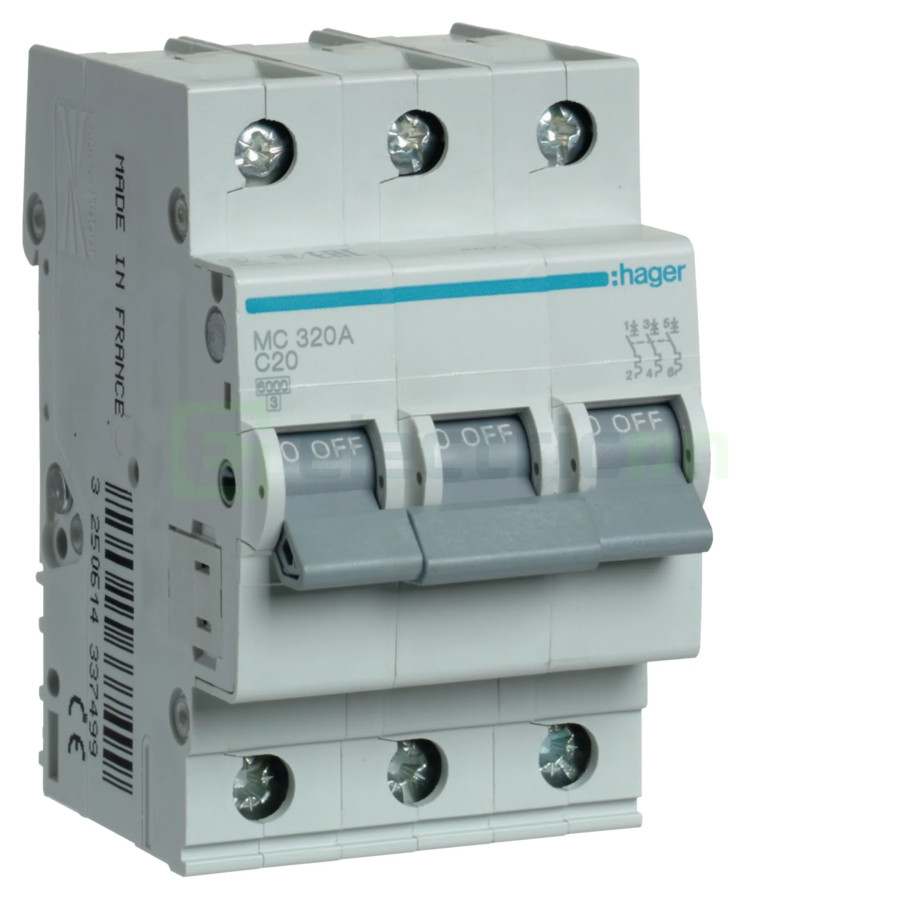

Siguranță automată Hager MC320A – curba C, 20 A, 6 kA, 3P, 3M
Hager MC320A este o siguranță automată MCB din gama Hager M, destinată protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul are configurație 3P, cu trei poli protejați, și o capacitate nominală de rupere de 6 kA conform IEC 60898-1.
Modelul MC320A are un curent nominal de 20 A, curbă de declanșare C și ocupă trei module în tabloul electric. Este prevăzut cu borne cu șurub și sistem biconnect în partea inferioară. Bornele permit conectarea conductorilor rigizi de 1–35 mm² și flexibili de 1–25 mm².
Funcțiile disjunctorului Hager MC320A explicate simplu
- MCB: este un disjunctor miniatural care întrerupe automat circuitul atunci când apare un supracurent.
- Protecție la suprasarcină: declanșarea termică intervine atunci când curentul depășește valoarea admisă pentru o perioadă suficientă.
- Protecție la scurtcircuit: declanșarea electromagnetică produce întreruperea rapidă a circuitului la apariția unui curent de defect ridicat.
- Curba C: declanșarea magnetică se produce la aproximativ 5–10 ori curentul nominal și permite curenți temporari de pornire mai mari decât curba B.
- Curent nominal 20 A: reprezintă valoarea de referință pentru funcționarea modelului MC320A și trebuie corelată cu dimensionarea circuitului și a conductorilor.
- Capacitate de rupere 6 kA: indică valoarea nominală a curentului de scurtcircuit pe care disjunctorul îl poate întrerupe conform IEC 60898-1.
- 3P: aparatul are trei poli protejați și cuplați mecanic.
- 3M: ocupă trei module standard în tabloul electric.
- Biconnect: construcția bornelor inferioare permite realizarea conexiunilor într-un sistem compact de distribuție.
