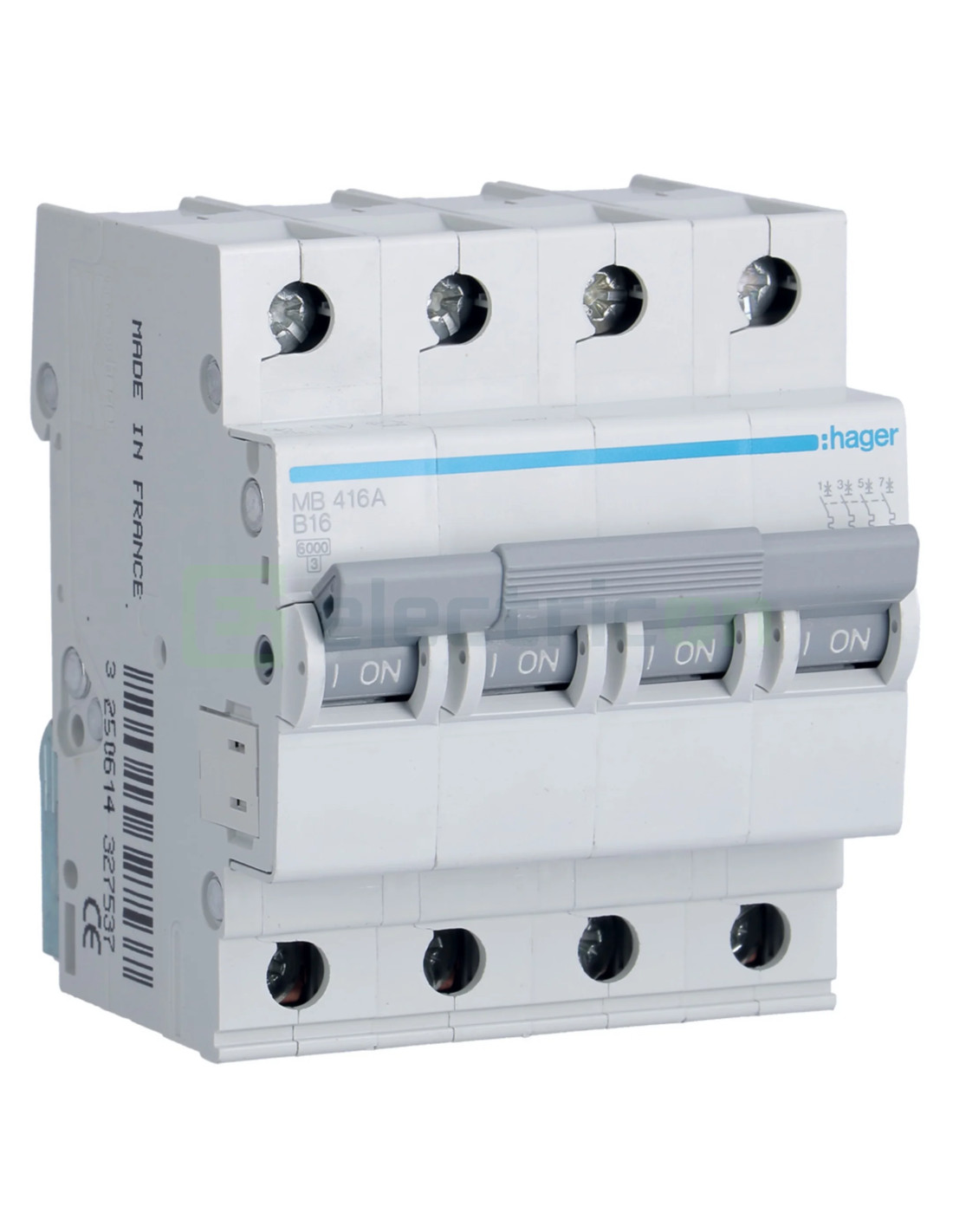

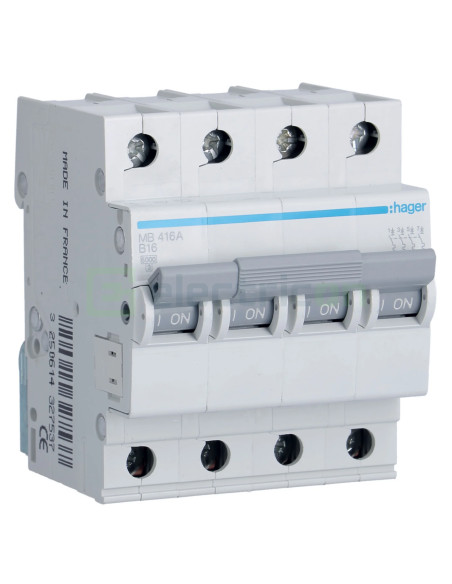

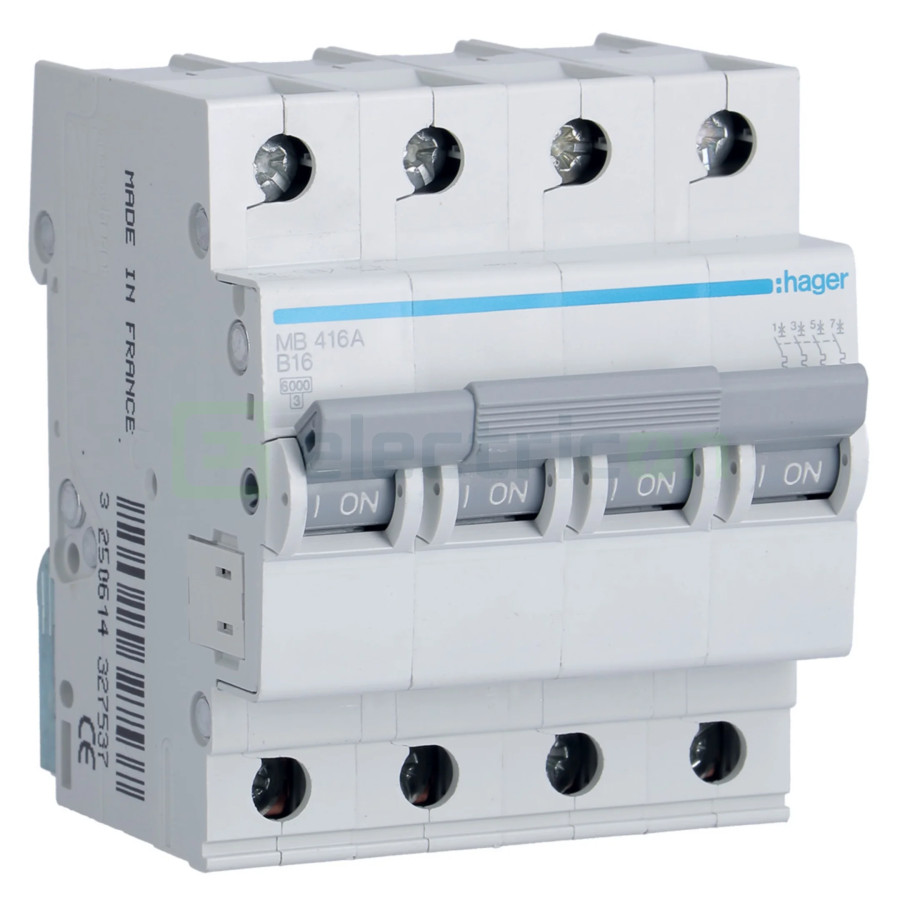

Proprietăți tehnice:
Arhitectură
| Număr poli protejați: | 4 |
| Număr de poli: | 4 P |
| Tipul polilor: | 4 P |
| Curbă: | B |
Funcții
| Comutare simultană N-neutru: | nu |
Conectivitate
| Conectare in partea superioară pentru dispozitive modulare: | Terminal aliniat |
| Bază de conectare pentru dispozitivele modulare: | Terminal aliniat |
Principalele caracteristici electrice
| Capacitate nominală de decuplare: | 6 kA |
| Tensiune nominală de regim curent alternativ: | 230 / 400 V |
| Tip tensiune alimentare: | AC |
| Frecvenţă: | 50/60 Hz |
Voltaj
| Tensiune de izolare: | 500 V |
| Rezistenţa la tensiunea nominală de impuls: | 4000 V |
Curent electric
| Curent nominal: | 16 A |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1: | 6 kA |
| Valoare minimă/maximă prag funcționare termală AC: | 1,13 / 1,45 In |
| Prag de comutare magnet de curent alternativ min./max.: | 3 / 5 In |
| Valoare minimă/maximă prag funcționare magnetică DC: | 4 / 7 In |
| Valoare minimă/maximă prag funcționare termală DC: | 1,13 / 1,45 In |
| Capacitate de rupere la 1 pol cu 400 V EN 60947-3: | 3 kA |
| Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1: | 6 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 10 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 10 kA |
Curent electric/temperatură
| Curent nominal -25°C: | 20,5 A |
| Curent nominal -20°C: | 20,1 A |
| Curent nominal -15°C: | 19,8 A |
| Curent nominal -10°C: | 19,4 A |
| Curent nominal -5°C: | 19 A |
| Curent nominal 0°C: | 18,6 A |
| Curent nominal 5°C: | 18,2 A |
| Curent nominal 10°C: | 17,8 A |
| Curent nominal 15°C: | 17,3 A |
| Curent nominal 20°C: | 16,9 A |
| Curent nominal 25°C: | 16,5 A |
| Curent nominal 30°C: | 16 A |
| Curent nominal 35°C: | 15,5 A |
| Curent nominal 40°C: | 15 A |
| Curent nominal 45°C: | 14,5 A |
| Curent nominal 50°C: | 14 A |
| Curent nominal 55°C: | 13,5 A |
| Curent nominal 60°C: | 12,9 A |
| Curent nominal 65°C: | 12,4 A |
| Curent nominal 70°C: | 11,9 A |
Factor de corecție
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 0,95 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 0,9 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 0,85 |
| Factor de corecție a declanșării magnetice cu 100Hz: | 1,1 |
| Factor de corecție a declanșării magnetice cu 200Hz: | 1,2 |
| Factor de corecție a declanșării magnetice cu 400Hz: | 1,5 |
| Factor de corecție a declanșării magnetice cu 60Hz: | 1 |
Frecvență
Putere
| Putere disipată totală în condiţii de curent nominal: | 10,7 W |
| Putere disipată per pol: | 2,81 W |
Rezistență
| Durata de viaţă electrică în număr de cicluri: | 4000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 20000 |

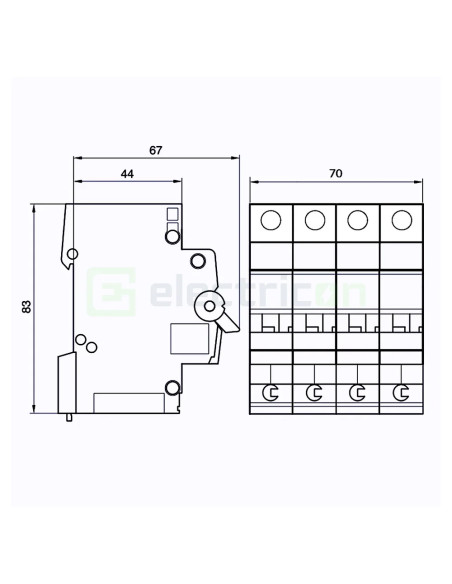

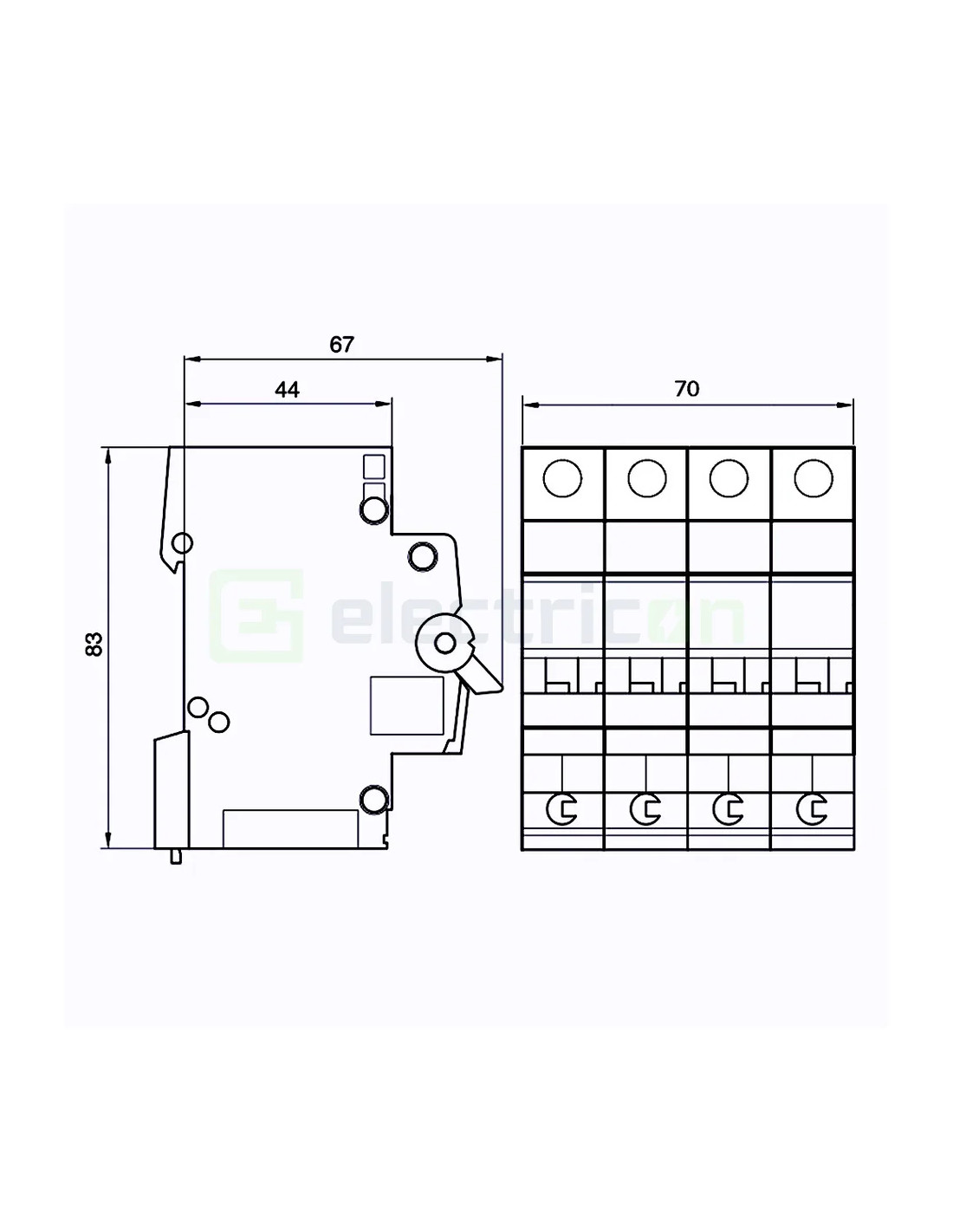

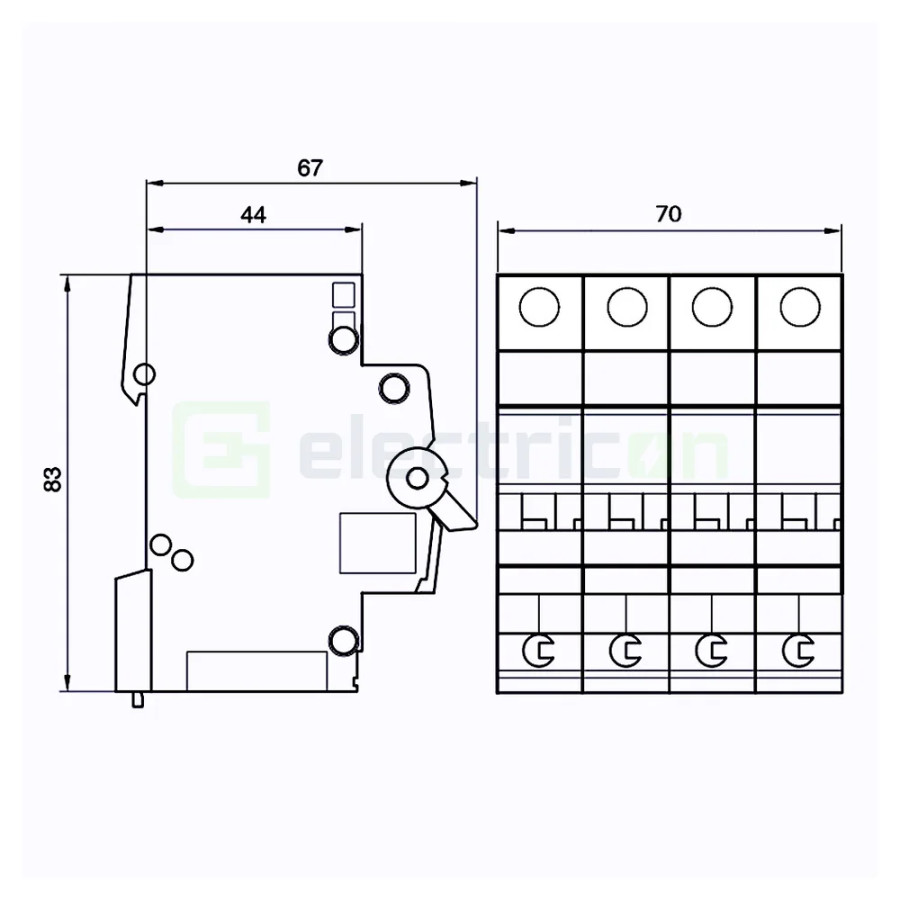

Dimensiuni
| Adâncimea produsului instalat: | 70 mm |
| Înălţimea produsului instalat: | 83 mm |
| Lăţime produsului instalat: | 70 mm |
Montare
| Cuplu: | 2,8 Nm |
| Tip conexiuni inferioare dispozitive modulare: | BIconnect |
| Mobilitate dispozitive modulare: | nu |
| Bază inferioară pentru dispozitivele modulare: | nu |
Conexiune
| Diametrul conexiunii cu conductor flexibil: | 1 - 25 mm² |
| Diametrul conexiunii cu conductor rigid: | 1 - 35 mm² |
| Secțiune cablu rigid pentru terminale cu șurub: | 1 / 35 mm² |
| Secțiune cablu flexibil pentru terminale cu șurub: | 1 / 25 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
Standarde
| Text standard: | EN 60898-1 |
| Conform directivelor europene WEEE: | afectat |
Protecție
| Tip de protecţie IP: | IP20 |
Condiții de utilizare
| Temperatură lucru: | -25…70 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
| Clasă de limitare a energiei I²t: | 3 |
| Altitudine: | 2000 m |
| Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
| Temperatură depozitare/transport: | -25…80 °C |
