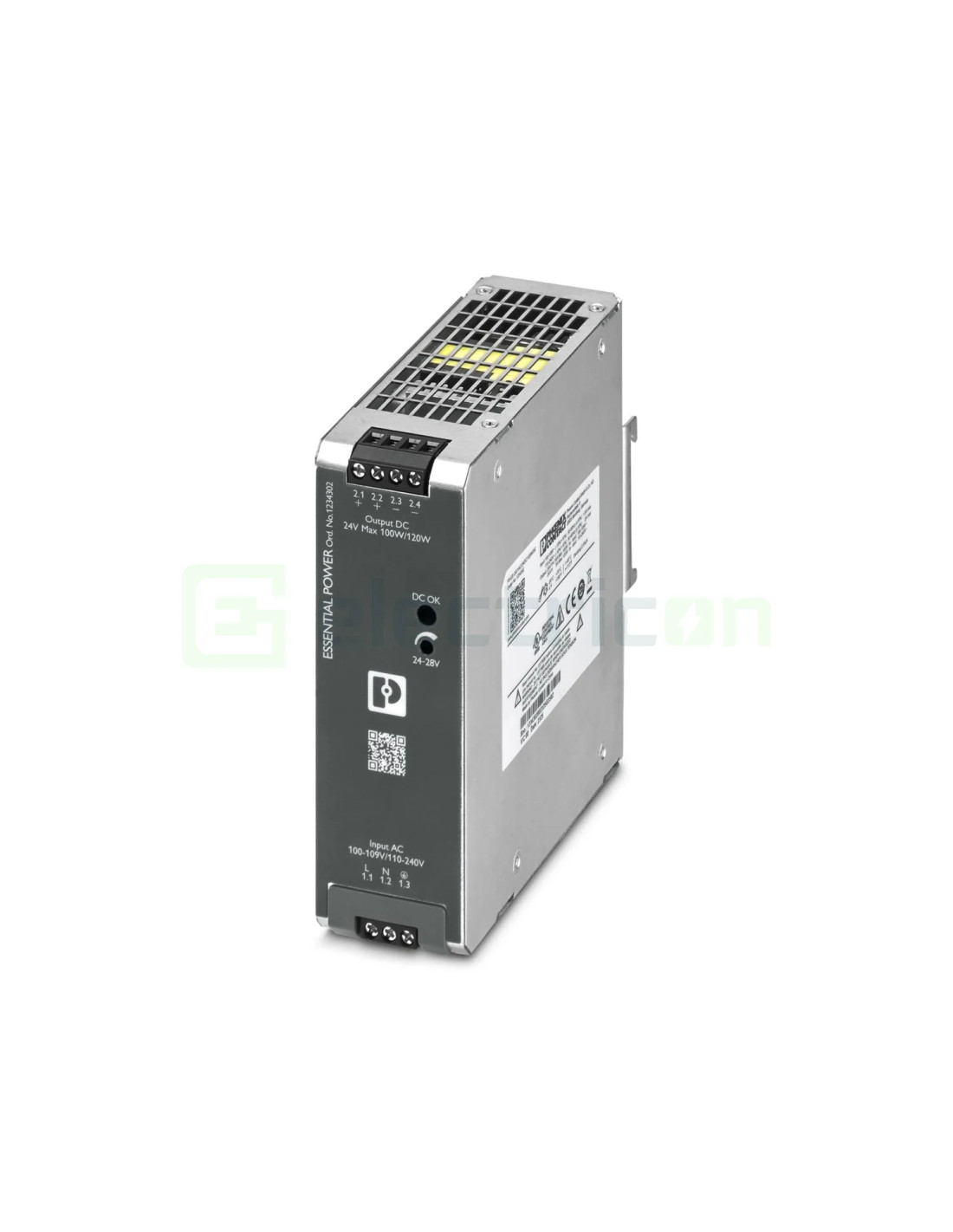

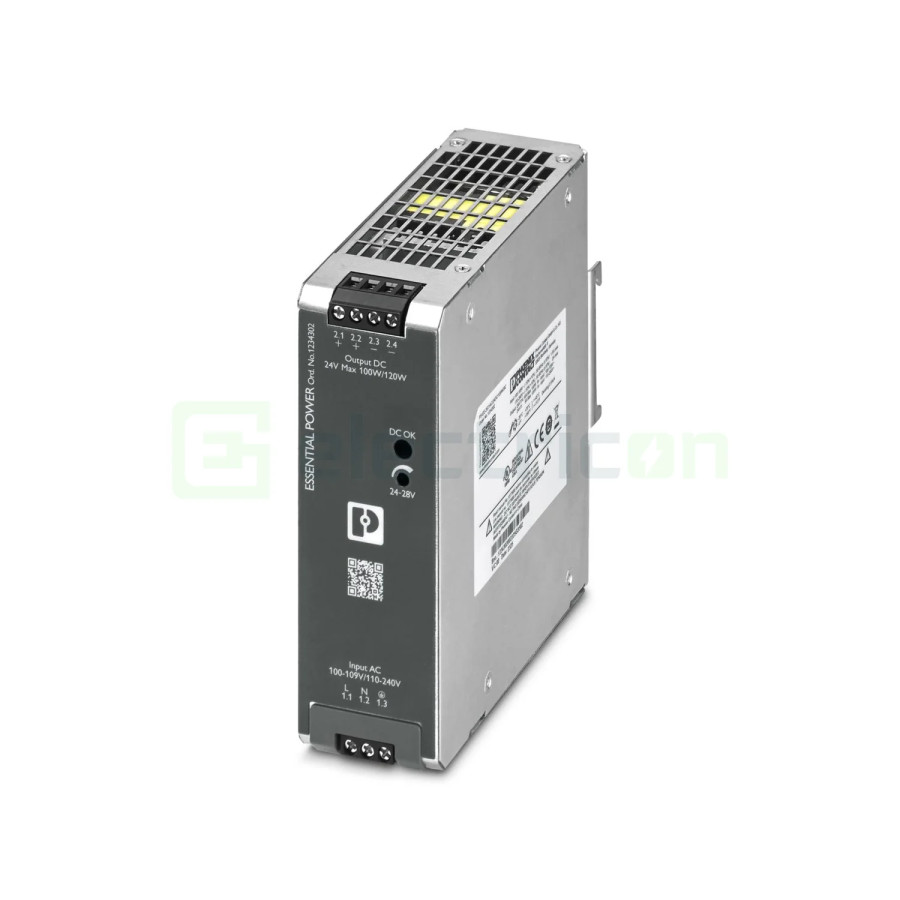

Unitate de alimentare cu comutare primară, ESSENTIAL POWER, Conexiune cu șuruburi, Montare pe șină DIN, intrare: monofazată, ieșire: 24 V DC / 10 A, reglabilă de la 24 V DC ... 28 V DC.
Date intrare:
| Funcționare AC |
| Configurarea sistemului de alimentare | TN, TT, IT (PE) |
| Gama de tensiune nominală de intrare | 100 V AC ... 240 V AC |
| Gama de tensiune de intrare | 110 V AC ... 240 V AC ±10 % (P N = 240 W) |
| 100 V AC ... 109 V AC -15 % ... +10 % (P N = 200 W) |
| Tensiunea tipică a rețelei naționale | 120 V AC |
| 230 V AC |
| Tip de tensiune de alimentare | AC |
| Curent de pornire | tip. 30 A (la 25 °C) |
| Integrala curentului de pornire (I 2 t) | tip. 0,2 A 2 s |
| Gama de frecvență (f N ) | 50 Hz ... 60 Hz ±10 % |
| Timp de alimentare tampon | tip. 30 ms (120 V AC) |
| tip. 30 ms (230 V AC) |
| Consum curent | max. 3 A (240 W) |
| max. 2,5 A (200 W) |
| tip. 2,4 A (110 V AC (240 W)) |
| tip. 1,2 A (240 V AC (240 W)) |
| tip. 2,4 A (100 V AC (200 W)) |
| tip. 2,3 A (109 V AC (200 W)) |
| Circuit de protectie | Protectie tranzitorie; Varistor |
| Ora de pornire | tip. 1 s |
| Siguranța rețelei dispozitivului | 5 A intern (protecția dispozitivului), rapidă |
| Întrerupător recomandat pentru protecția intrării | 6 A ... 16 A (caracteristică B, C, D, K sau comparabilă) |
| Curent de descărcare la PE | < 3,5 mA |
Date iesire:
| Eficienţă | tip. 91 % (120 V AC) |
| tip. 92 % (230 V AC) |
| Tensiunea nominală de ieșire | 24 V DC |
| Domeniul de setare al tensiunii de ieșire (U Set ) | 24 V DC ... 28 V DC (> 24 V DC, capacitate constantă limitată) |
| Curent nominal de ieșire (I N ) | max. 10 A (P N = 240 W) |
| max. 8,33 A (P N = 200 W) |
| Rezistent la scurtcircuit | da |
| Dovada fara sarcina | da |
| factorul de creastă | tip. 1,5 (120 V AC) |
| tip. 1,9 (230 V AC) |
| Putere de ieșire ( PN ) | 240 W (240 V AC) |
| 200 W (100 V AC) |
| Conexiune în paralel | da, pentru creșterea puterii și redundanței cu diodă |
| Conexiune în serie | da, pentru tensiune de iesire crescuta |
| Rezistența la tensiune de feedback | ≤ 35 V DC |
| Protecție împotriva supratensiunii la ieșire (OVP) | ≤ 35 V DC |
| Undă reziduală | tip. 70 mV PP (cu valori nominale) |
| Abaterea controlului | < 2 % (modificare în sarcină, statică 10 % ... 90 %) |
| < 4 % (modificare în sarcină, dinamică 10 % ... 90 %) |
| < 0,1 % (modificarea tensiunii de intrare ±10 %) |
| Timpul de creștere | < 100 ms (U Out = 10 % ... 90 %) |
| Putere de disipare minimă în gol | < 3 W (120 V AC) |
| Disiparea maximă a puterii fără sarcină | < 3 W (230 V AC) |
| Puterea de disipare a sarcinii nominale minime | < 24 W (120 V AC) |
| Pierdere de putere sarcină nominală max. | < 20 W (230 V AC) |
| Protecție integrată cu siguranțe | Nu |
Link producător:
https://www.phoenixcontact.com/ro-ro/produse/power-supply-unit-ps-ee-2g-1ac-24dc-240w-sc-1234304
