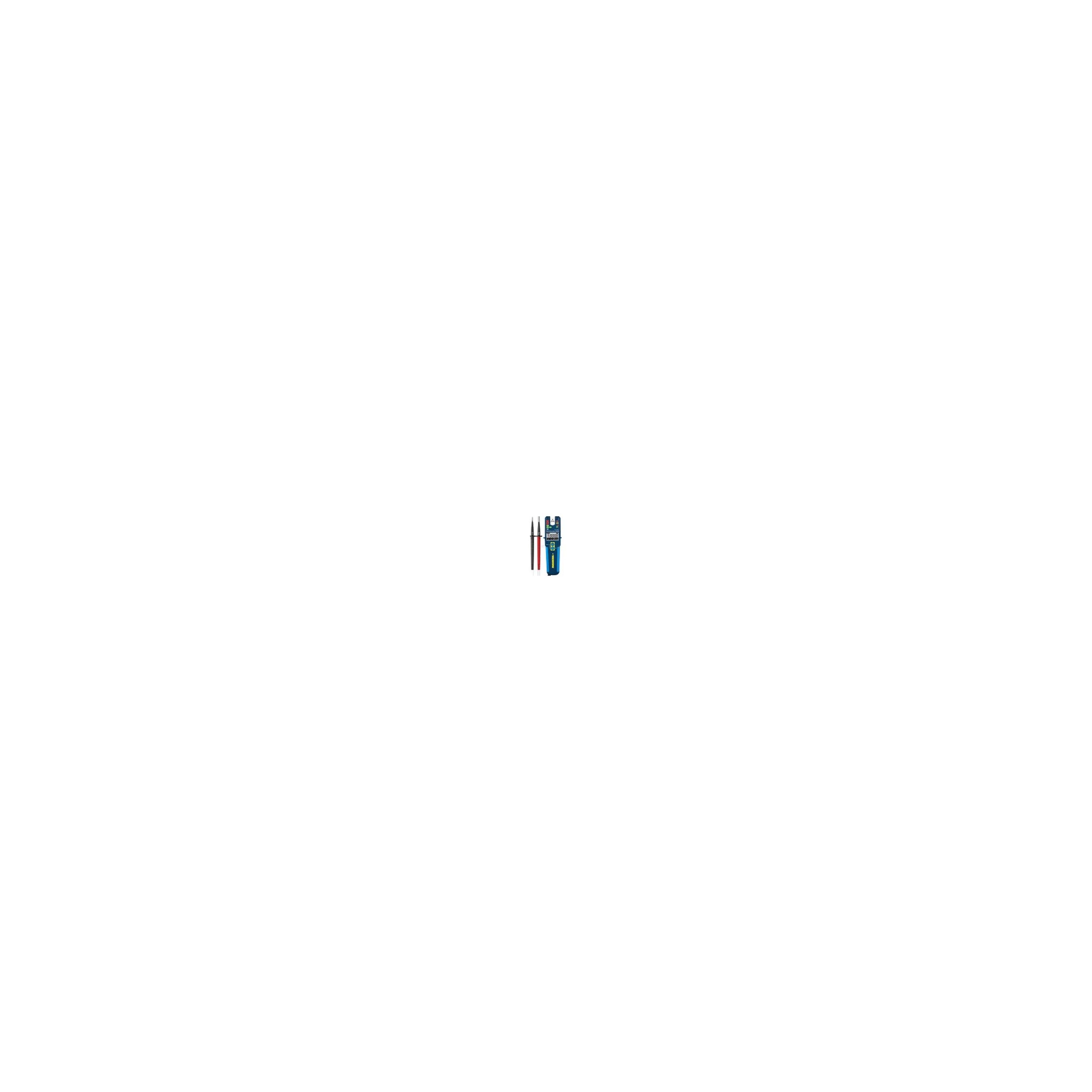

Tester fotovoltaice cu clește ampermetric - 200 A AC/DC, 1500 V DC - True RMS și NCV - Pancontrol AllRounder 200AD

Tester multifuncțional Pancontrol PAN Allrounder 200AD – prezentare și funcții

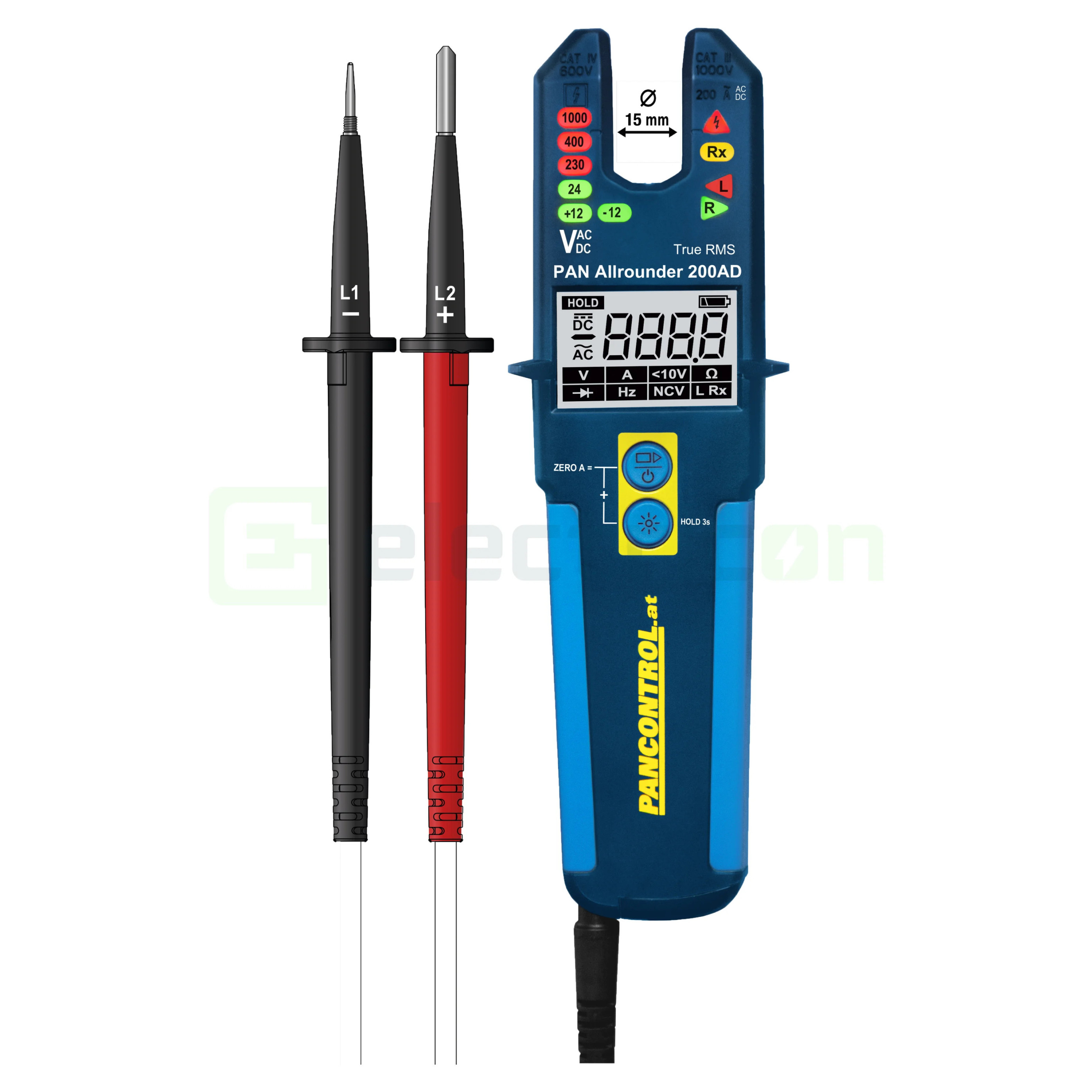

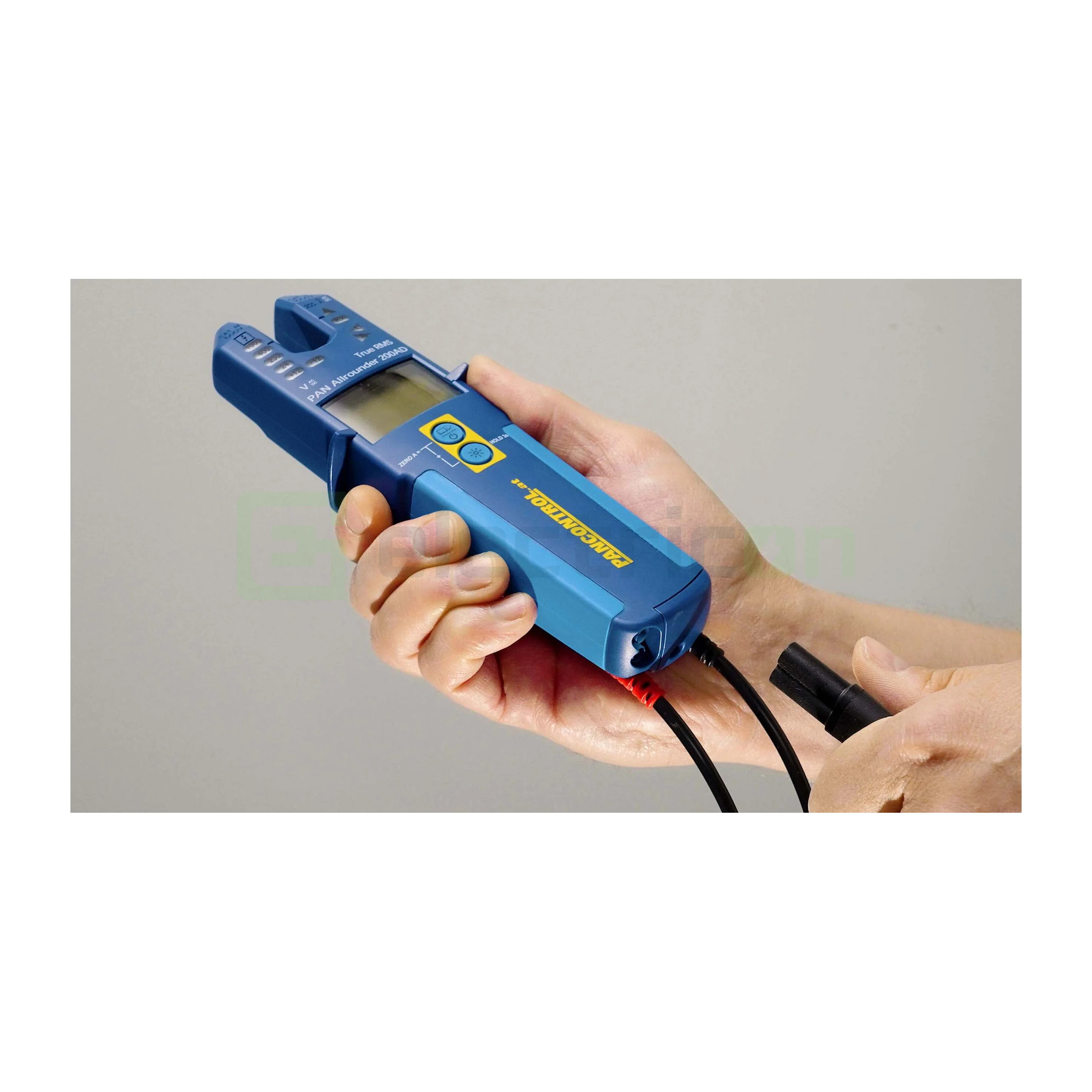

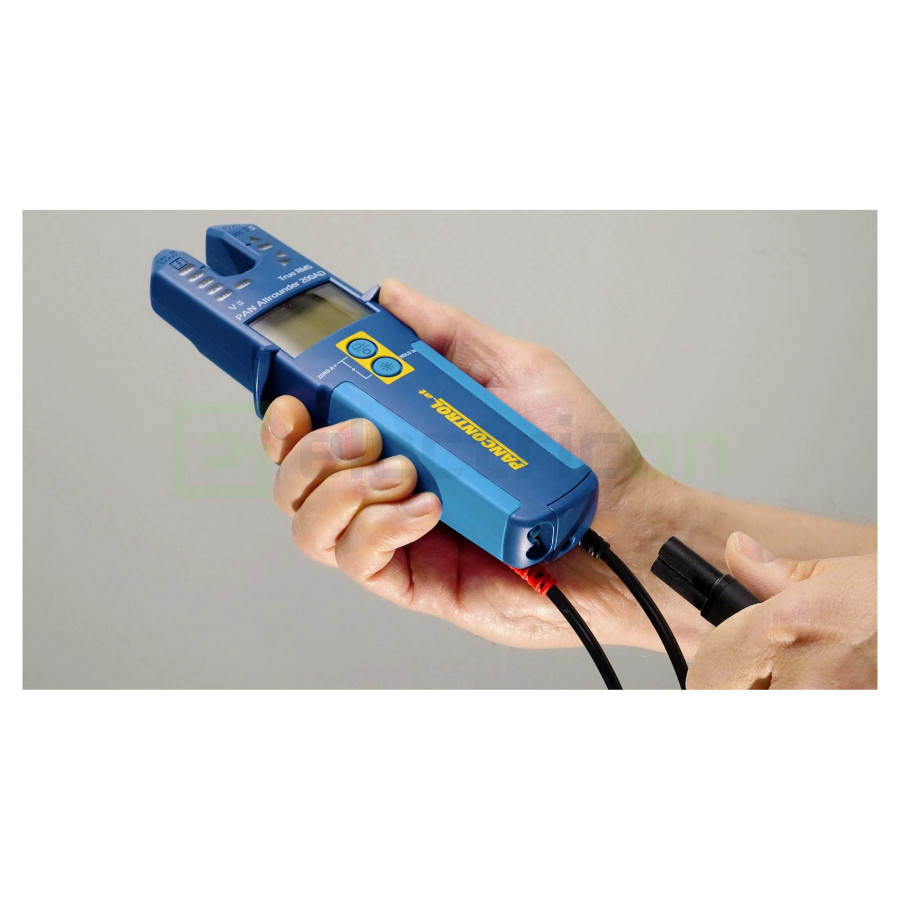

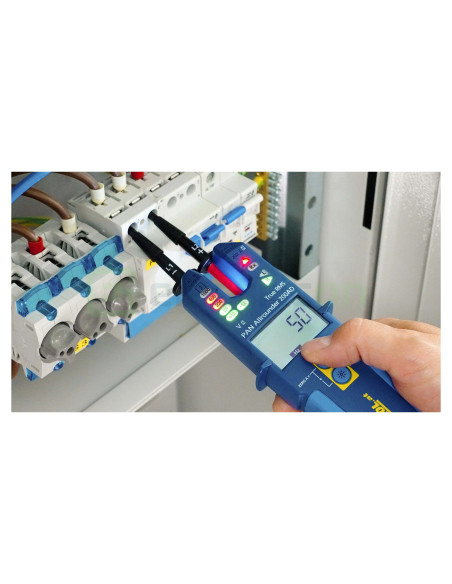

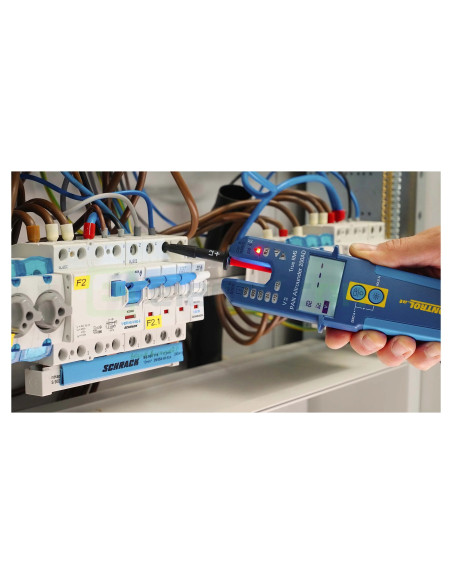

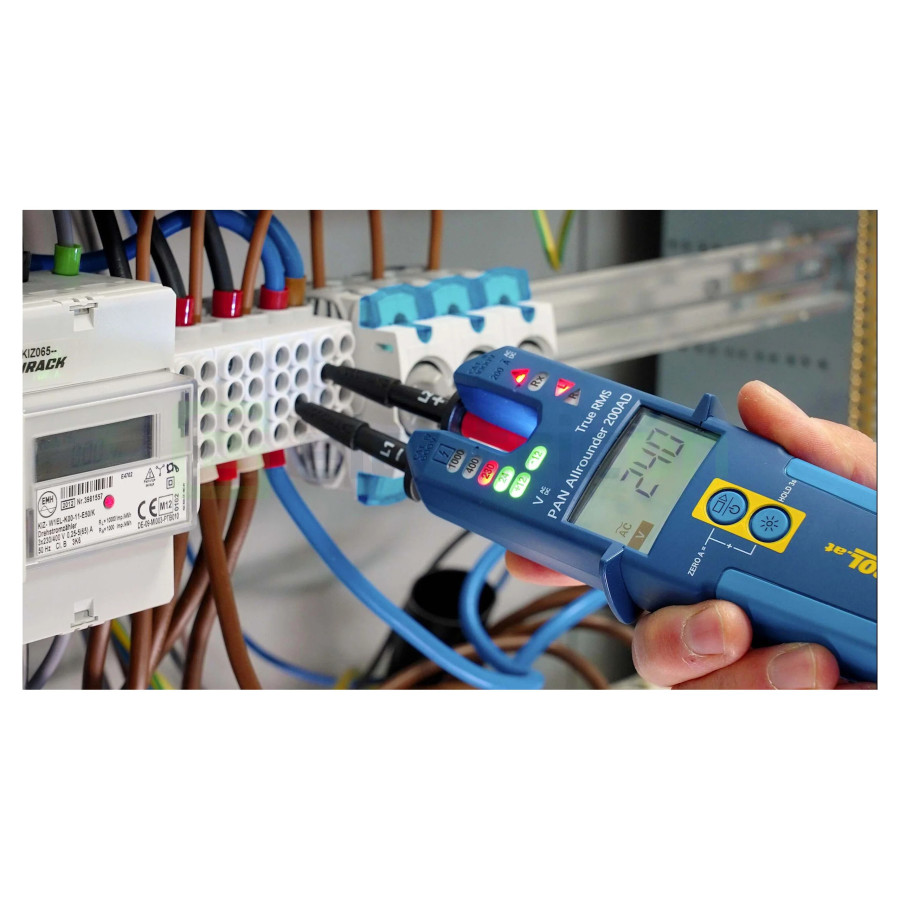

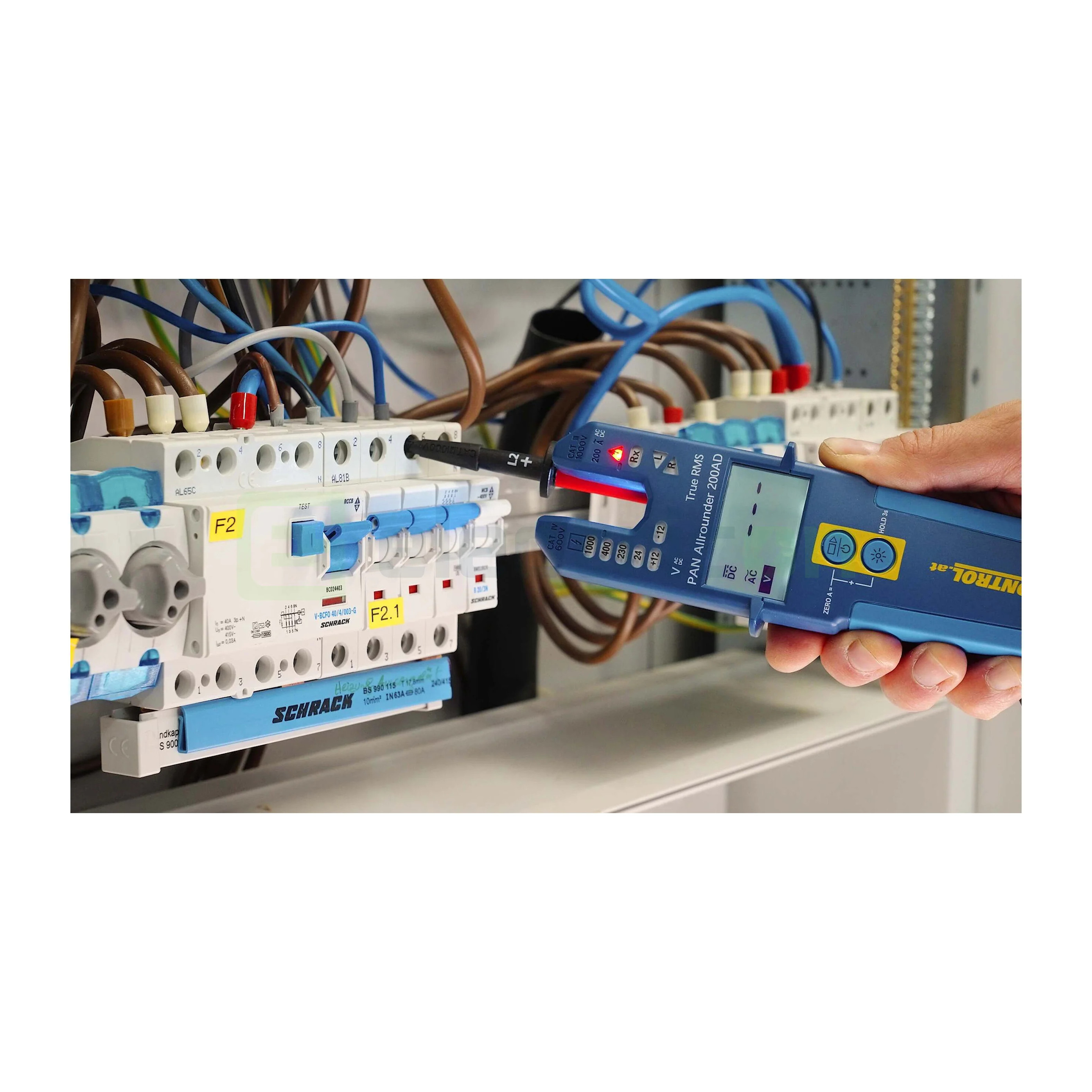

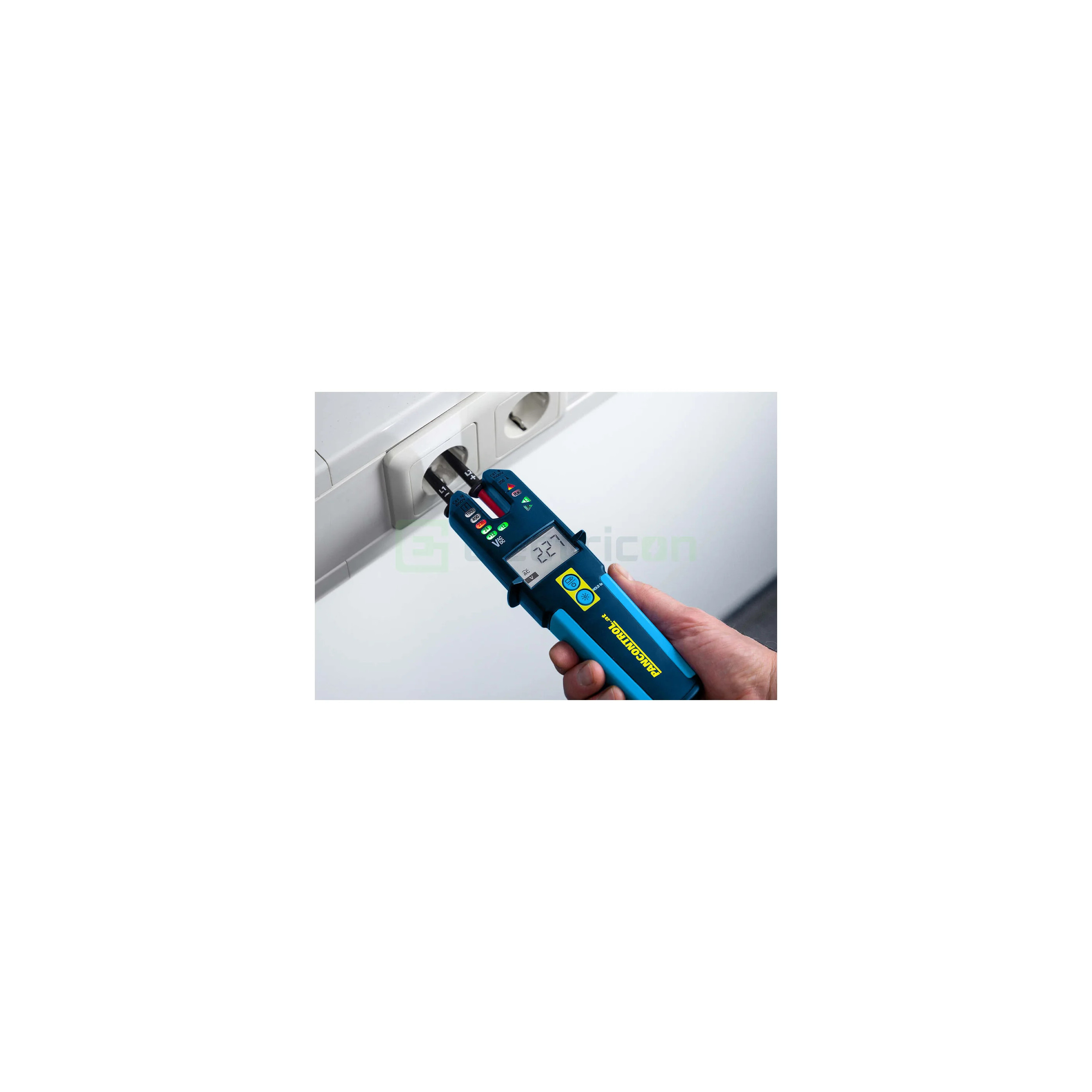

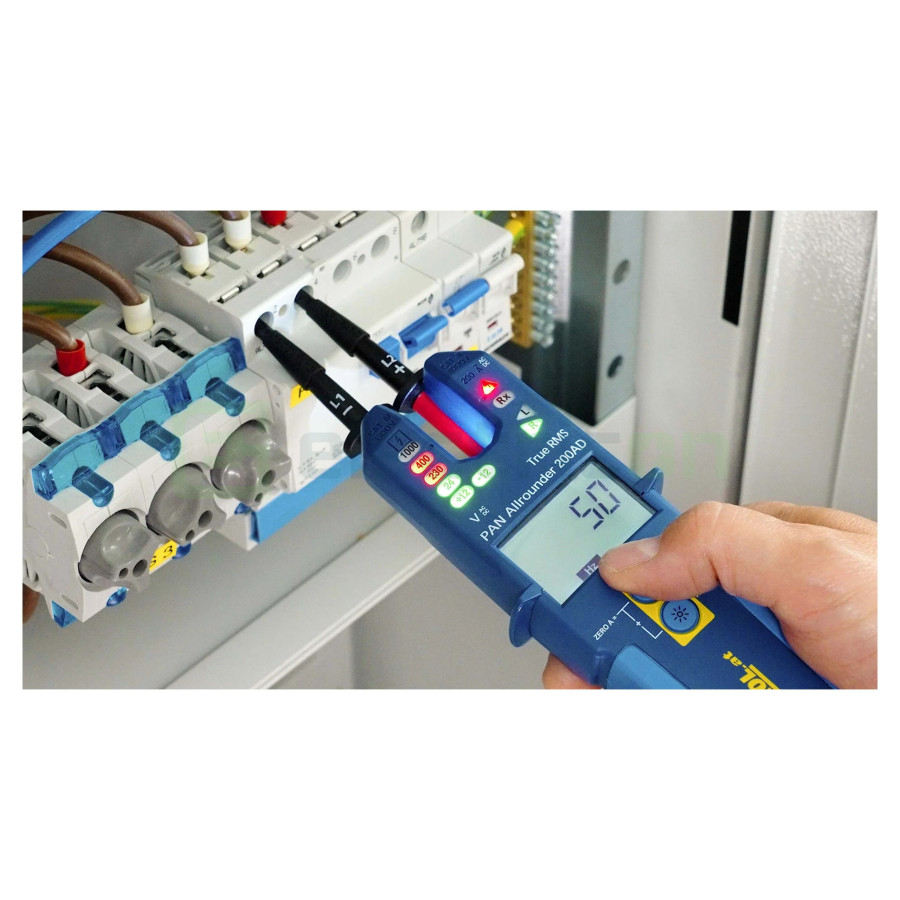

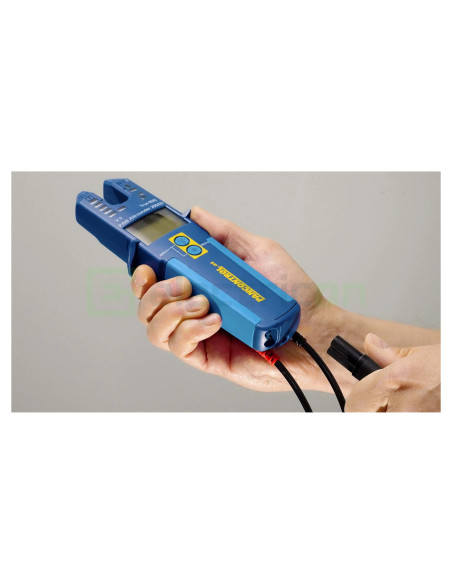

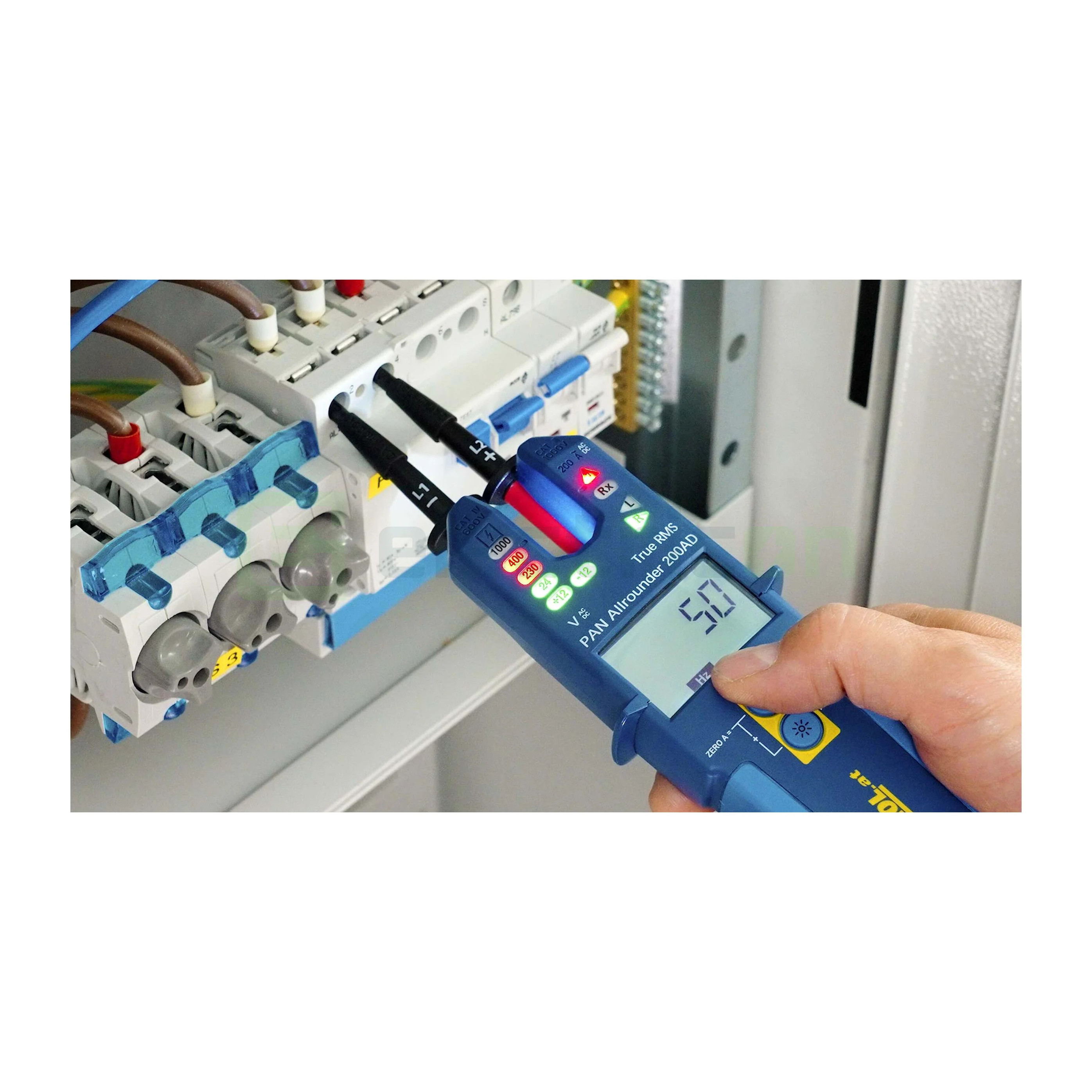

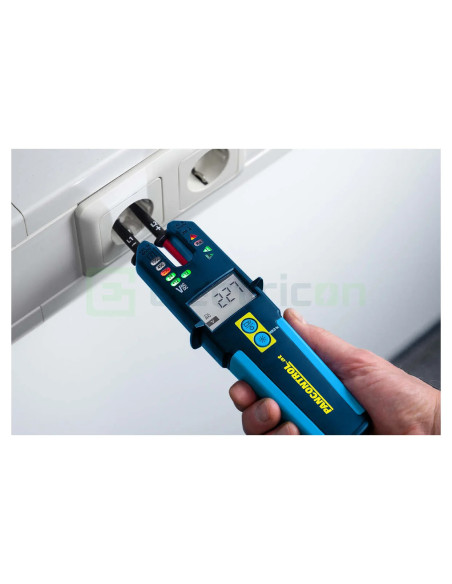

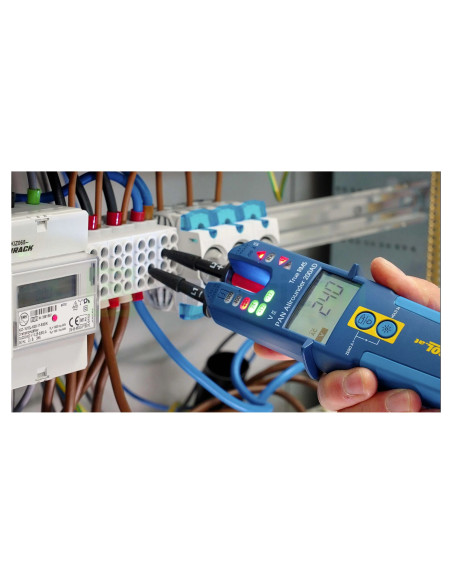

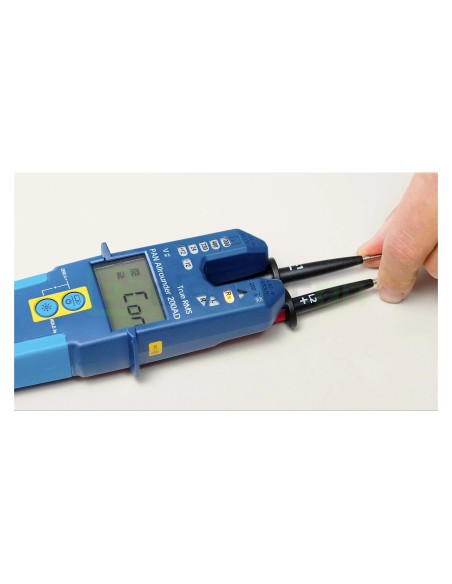

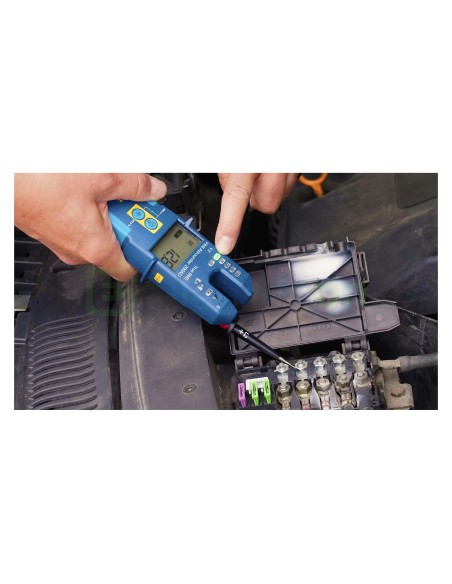

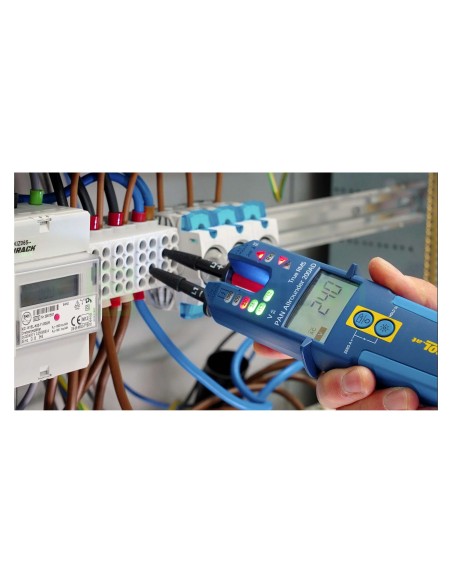

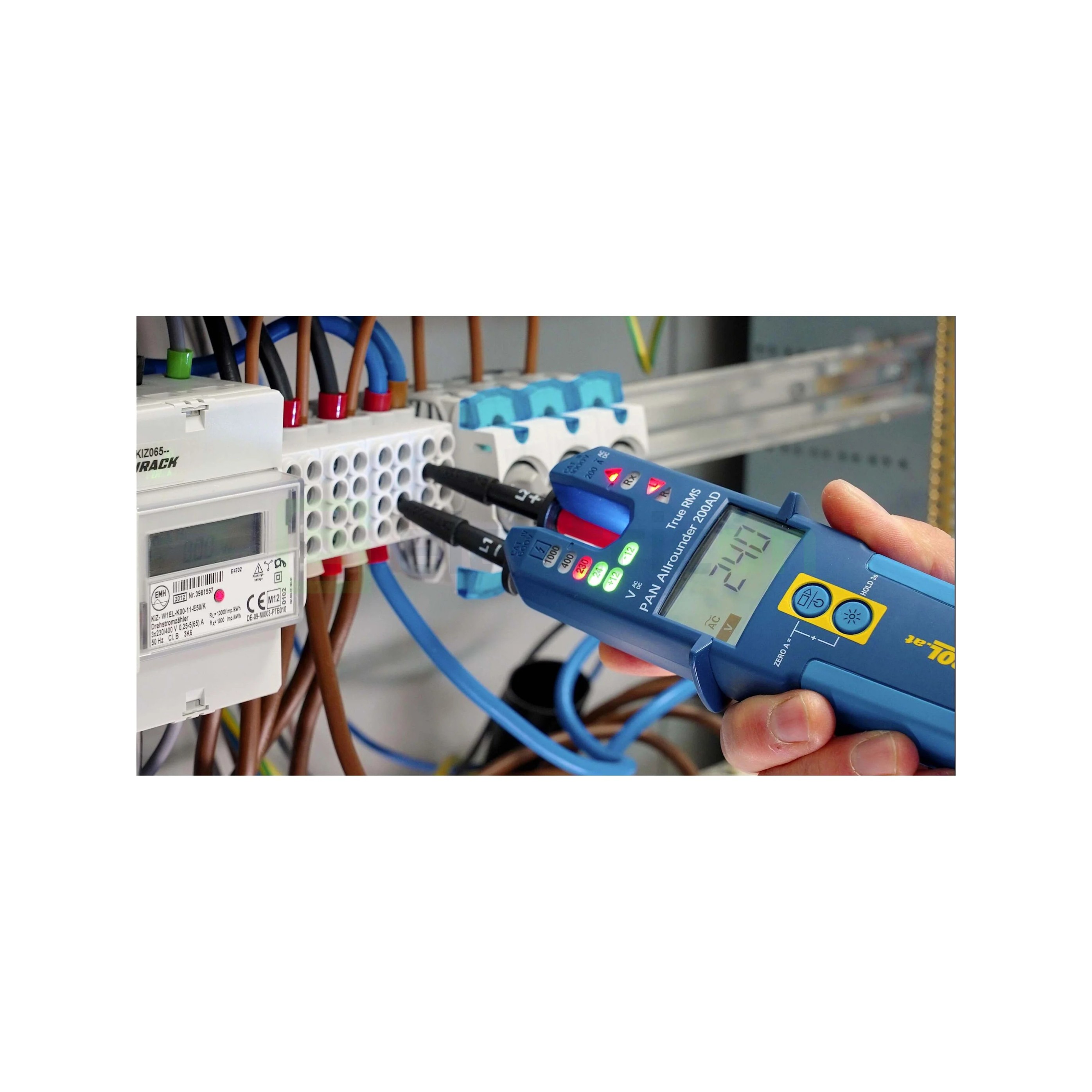

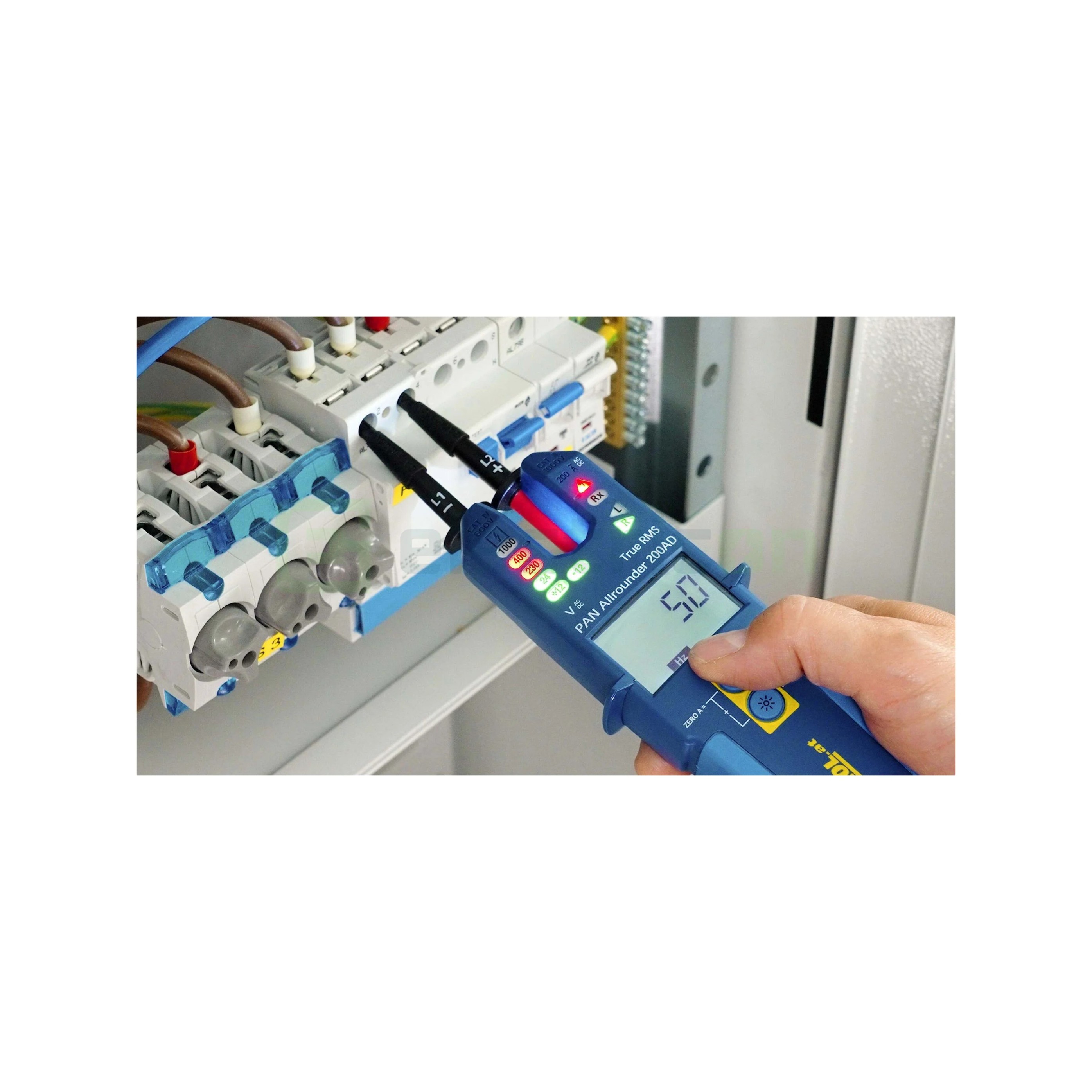

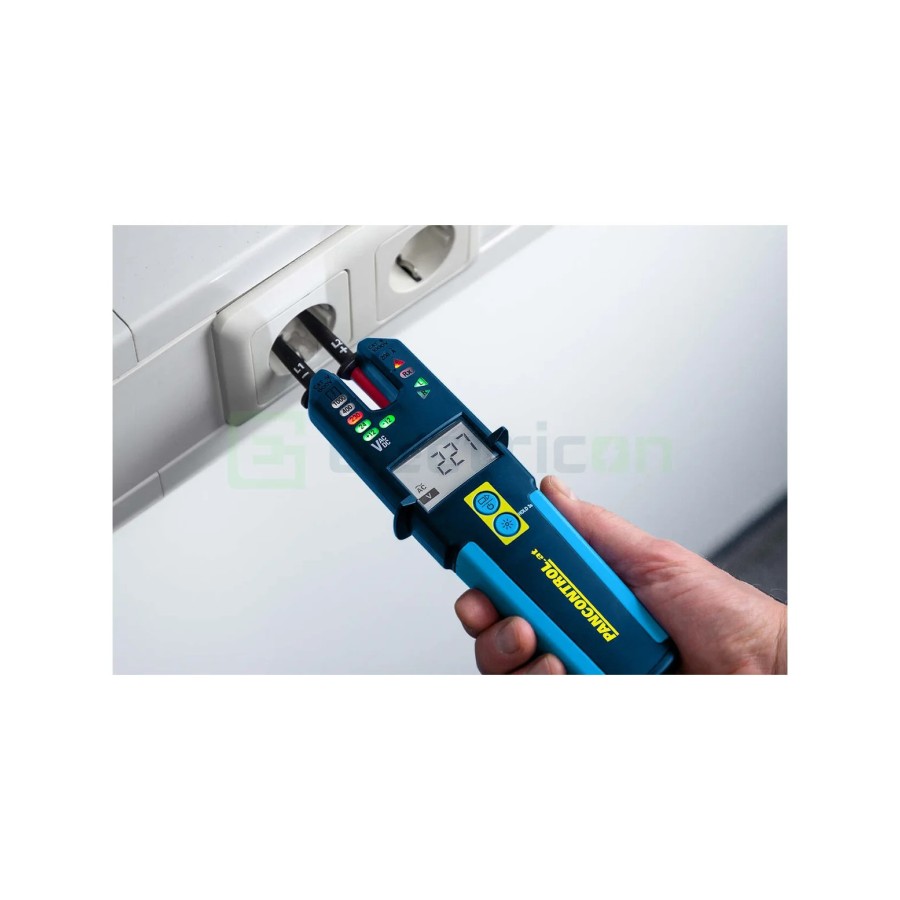

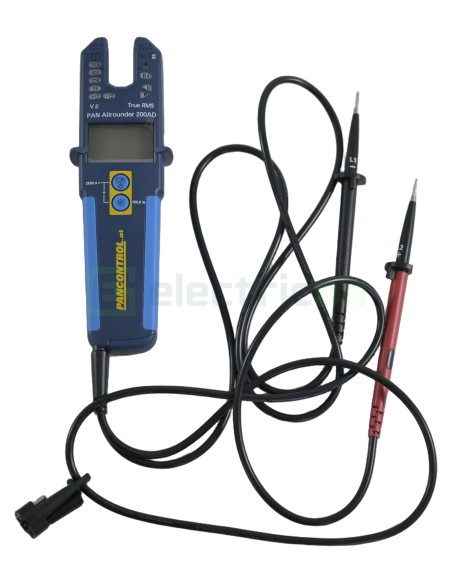

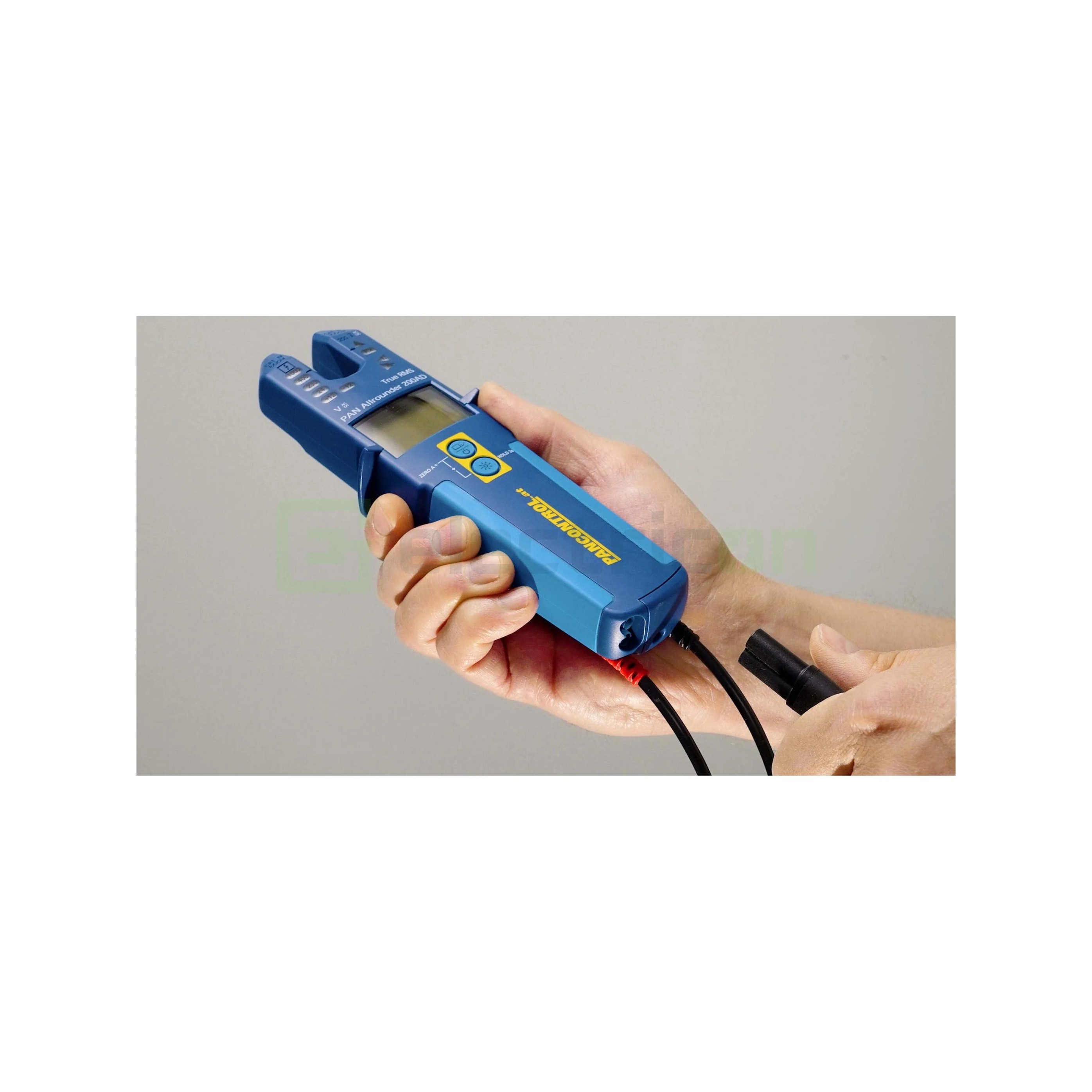

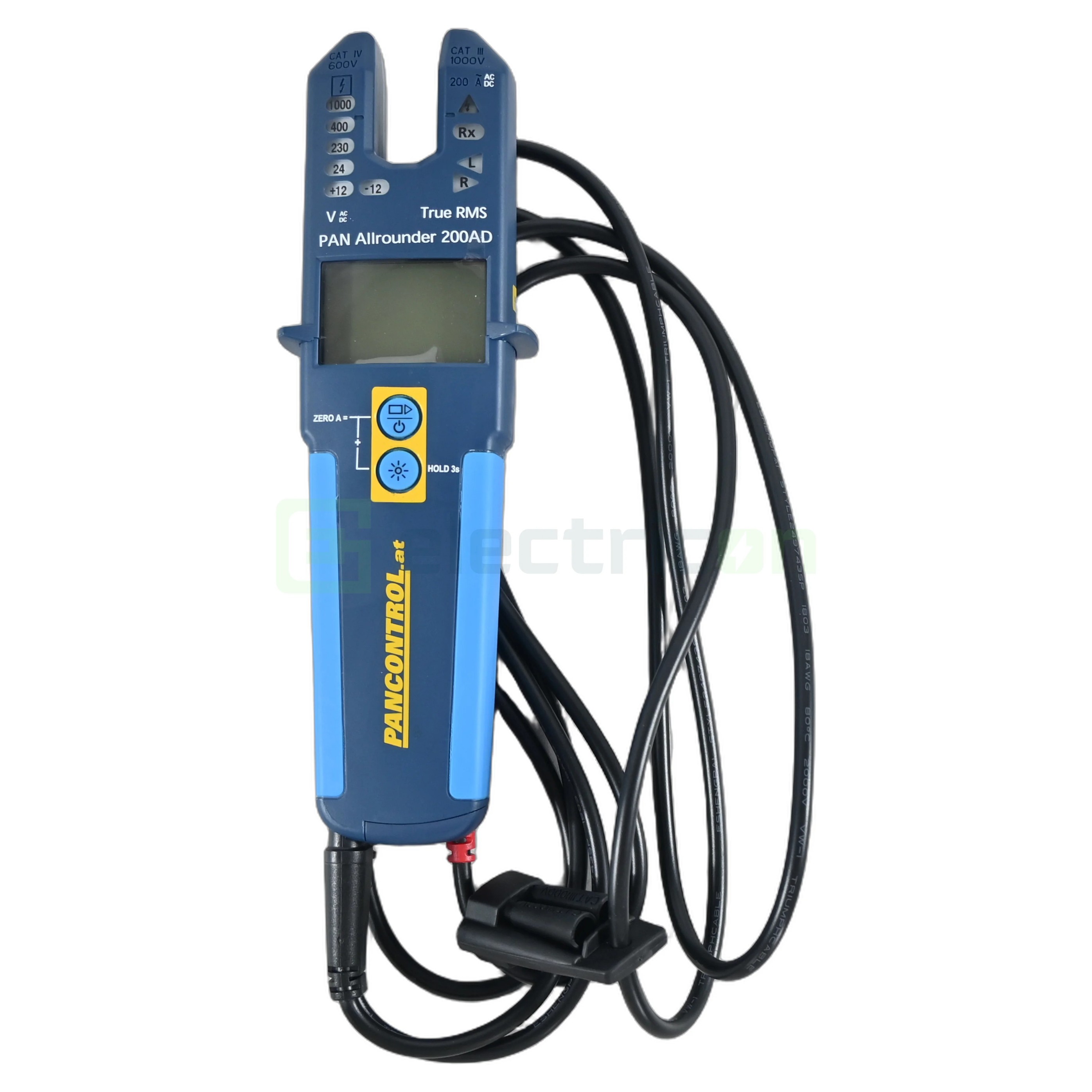

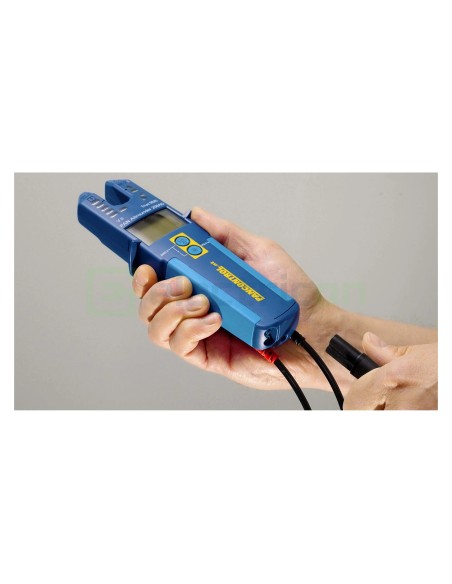

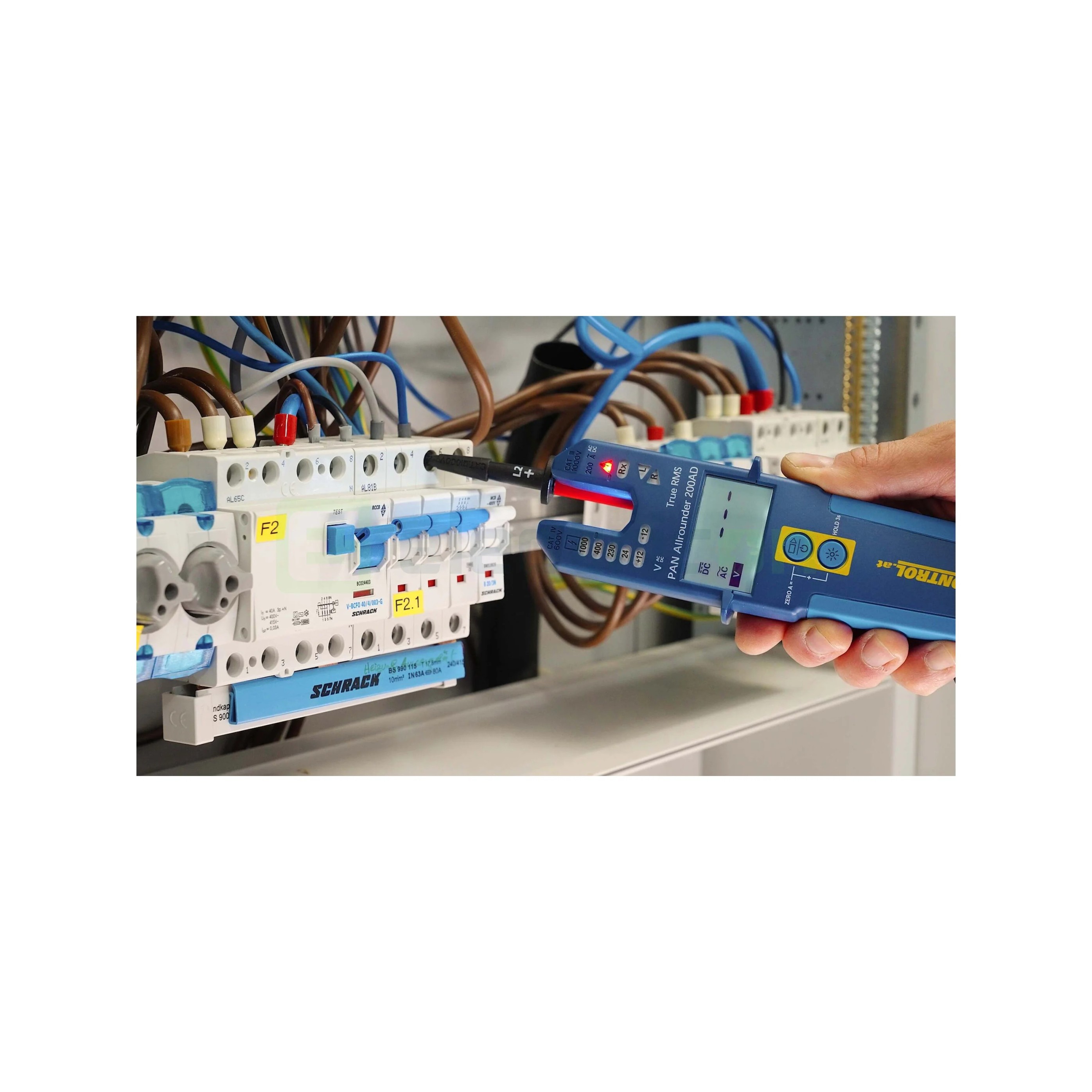

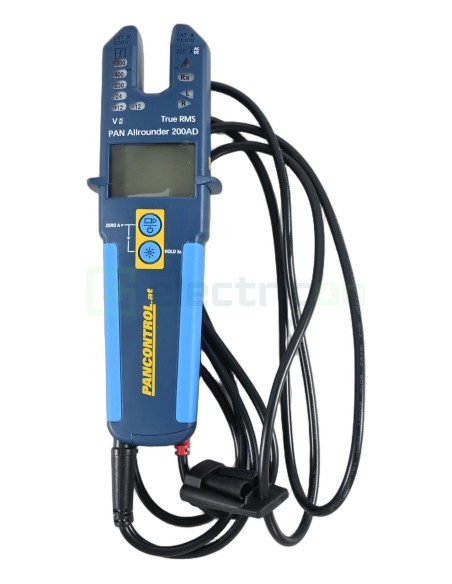

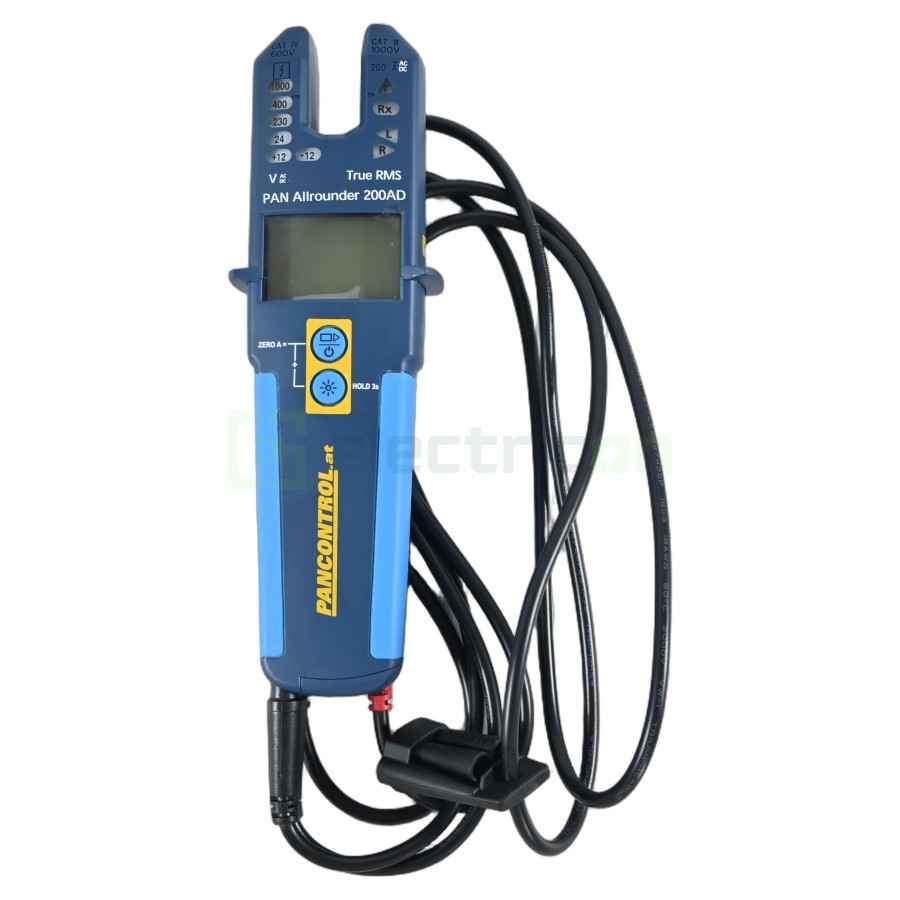

Pancontrol PAN Allrounder 200AD combină un tester bipolar de tensiune, un multimetru și un clește de curent într-un singur aparat. El măsoară tensiune AC/DC, curent AC/DC, rezistență și frecvență și poate face teste de continuitate și diode. Valorile sunt arătate pe LCD, iar scara cu LED-uri oferă o citire rapidă a nivelului de tensiune.

Funcțiile explicate simplu:

• True RMS: arată valoarea efectivă pentru semnale AC și ajută la citirea formelor de undă care nu sunt sinusuri ideale.

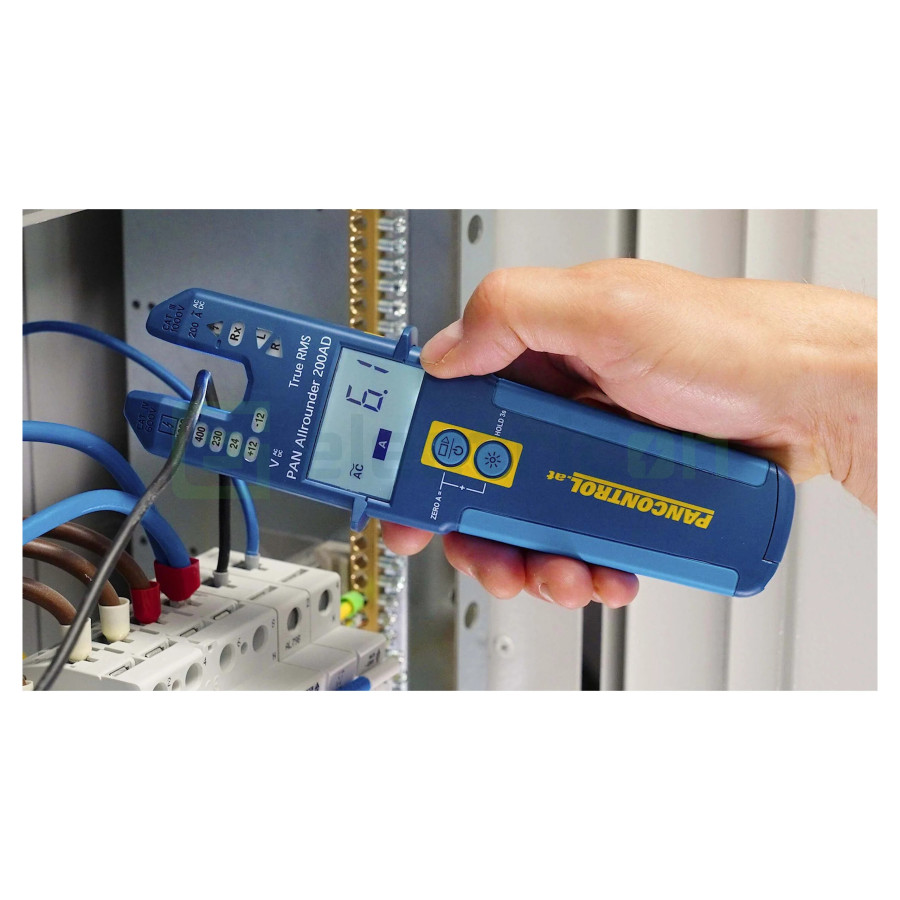

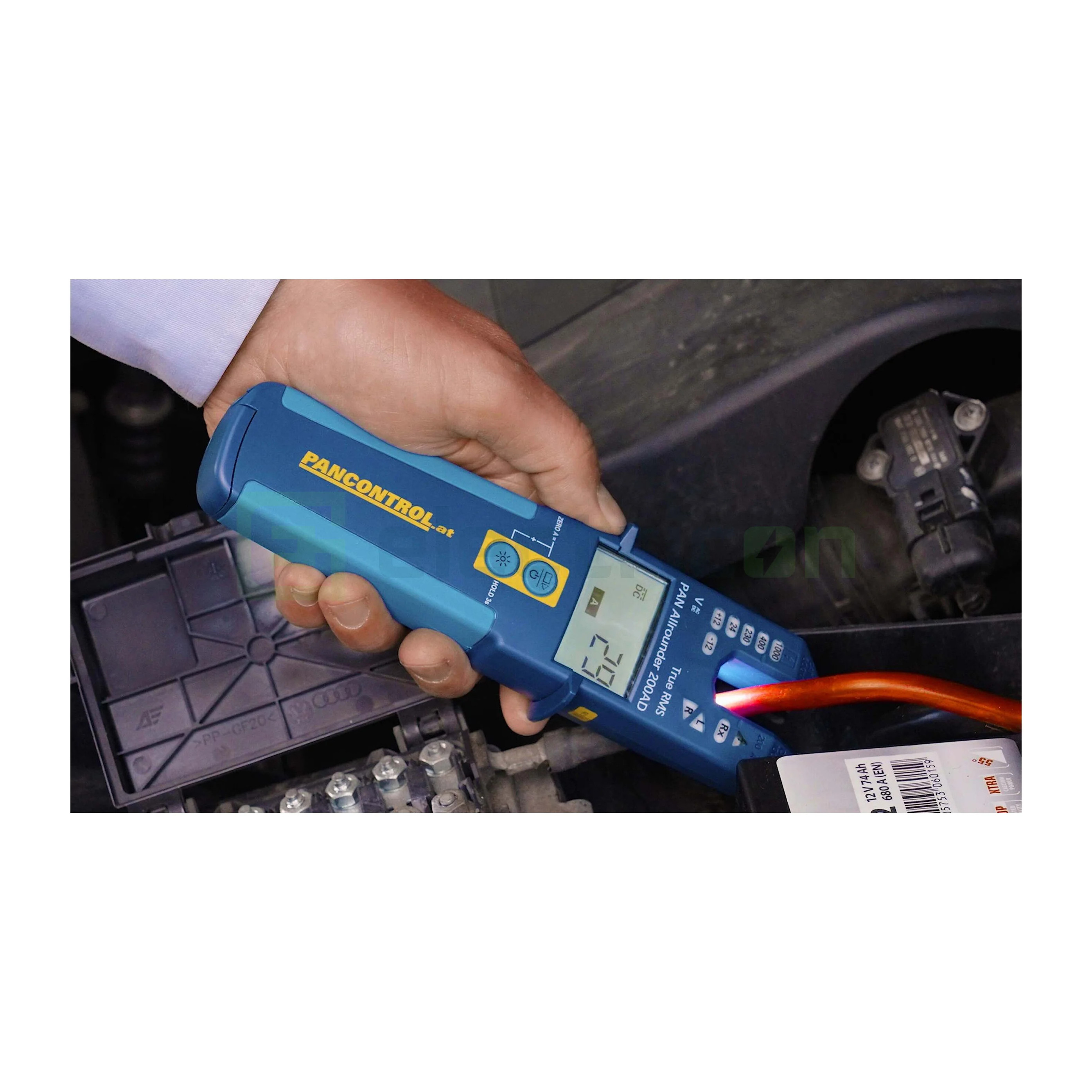

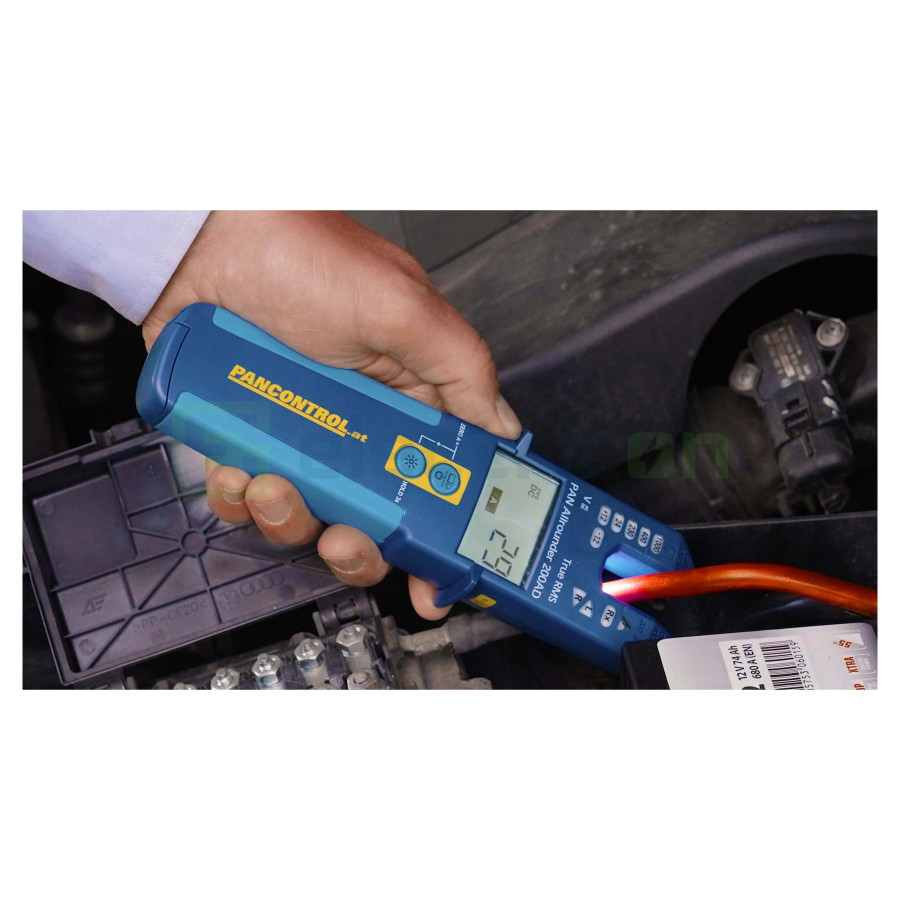

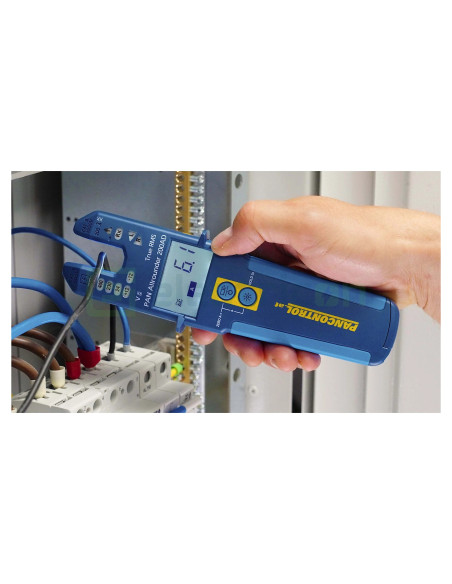

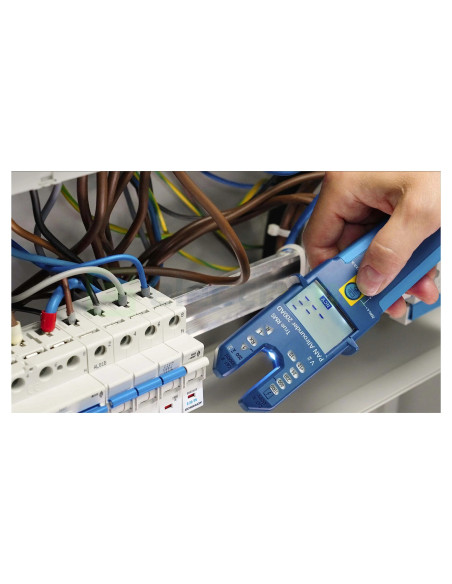

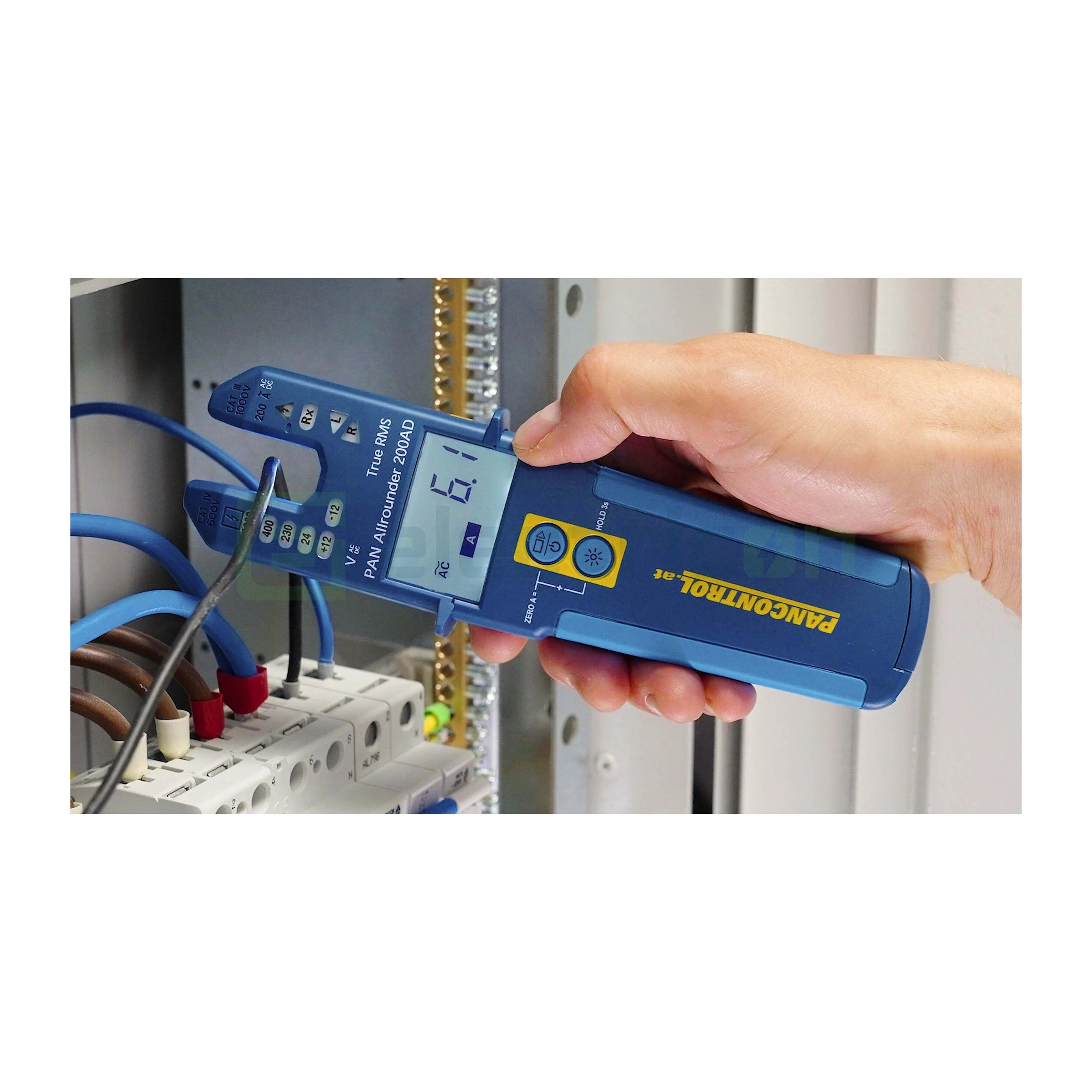

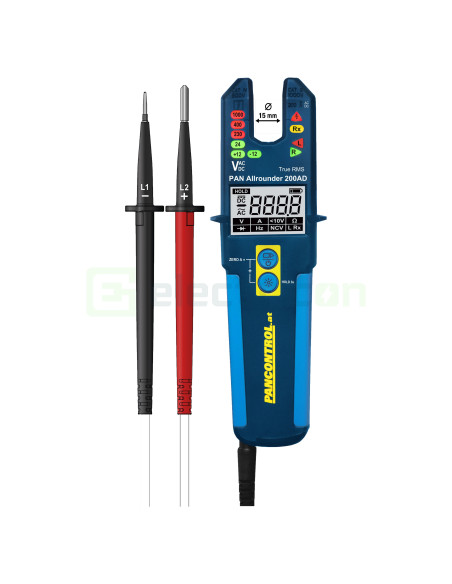

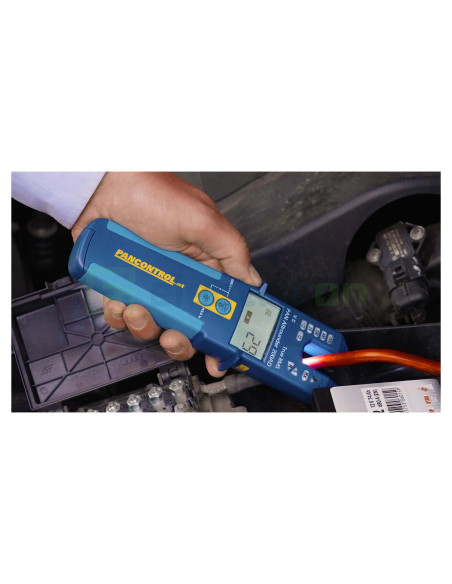

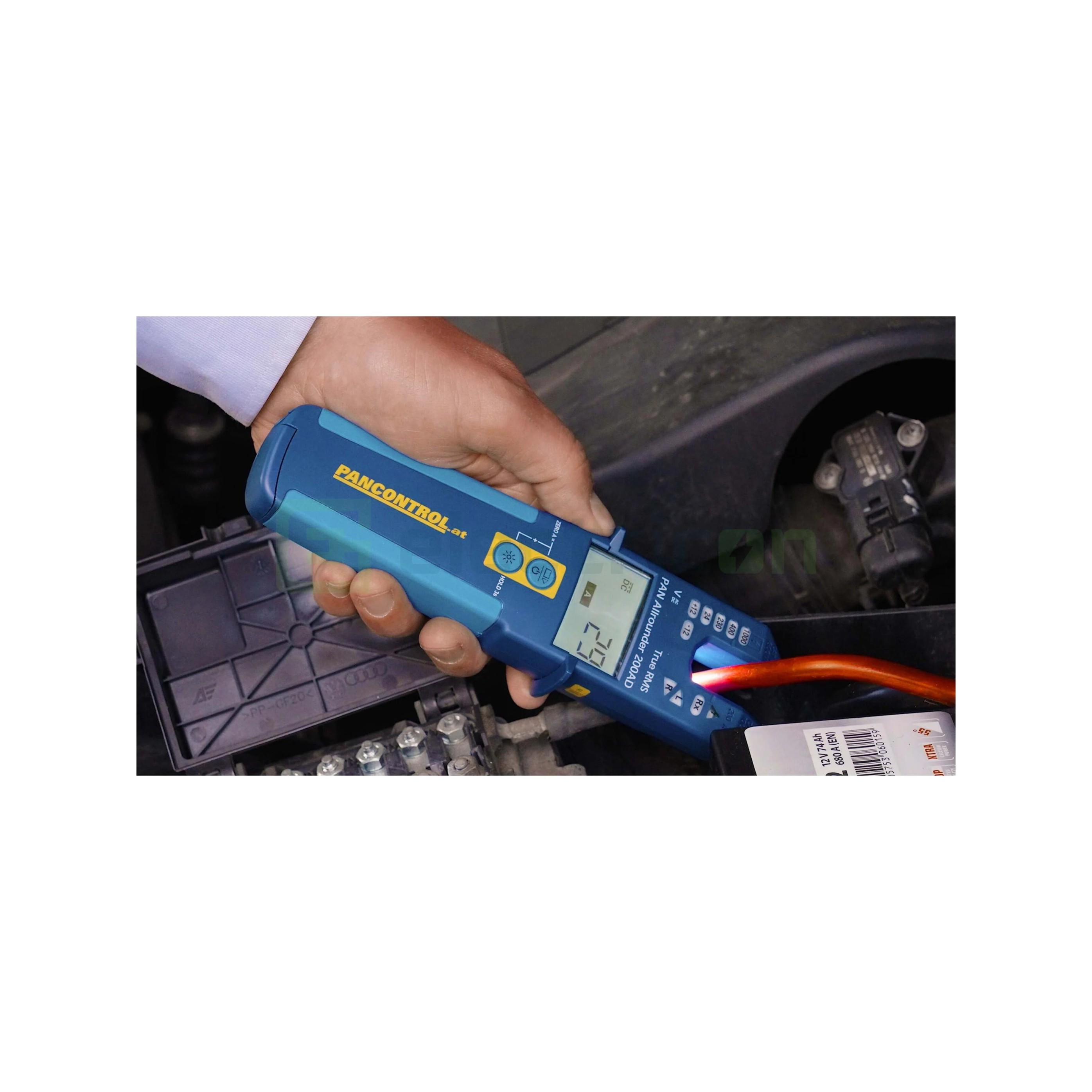

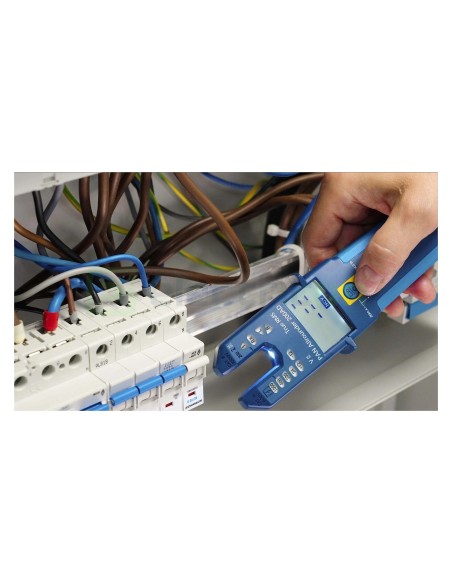

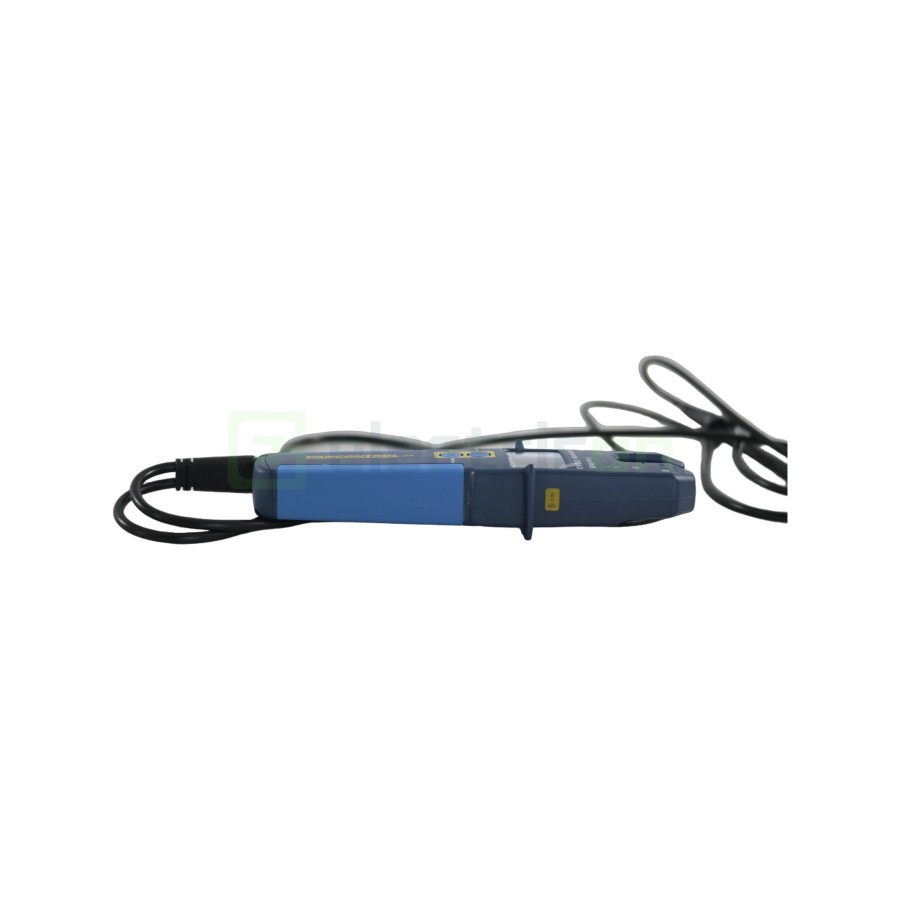

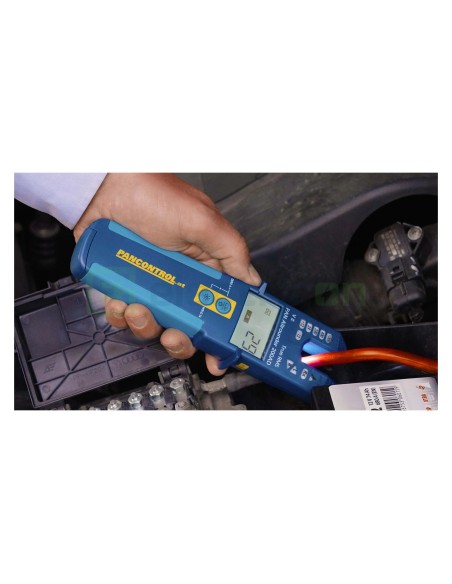

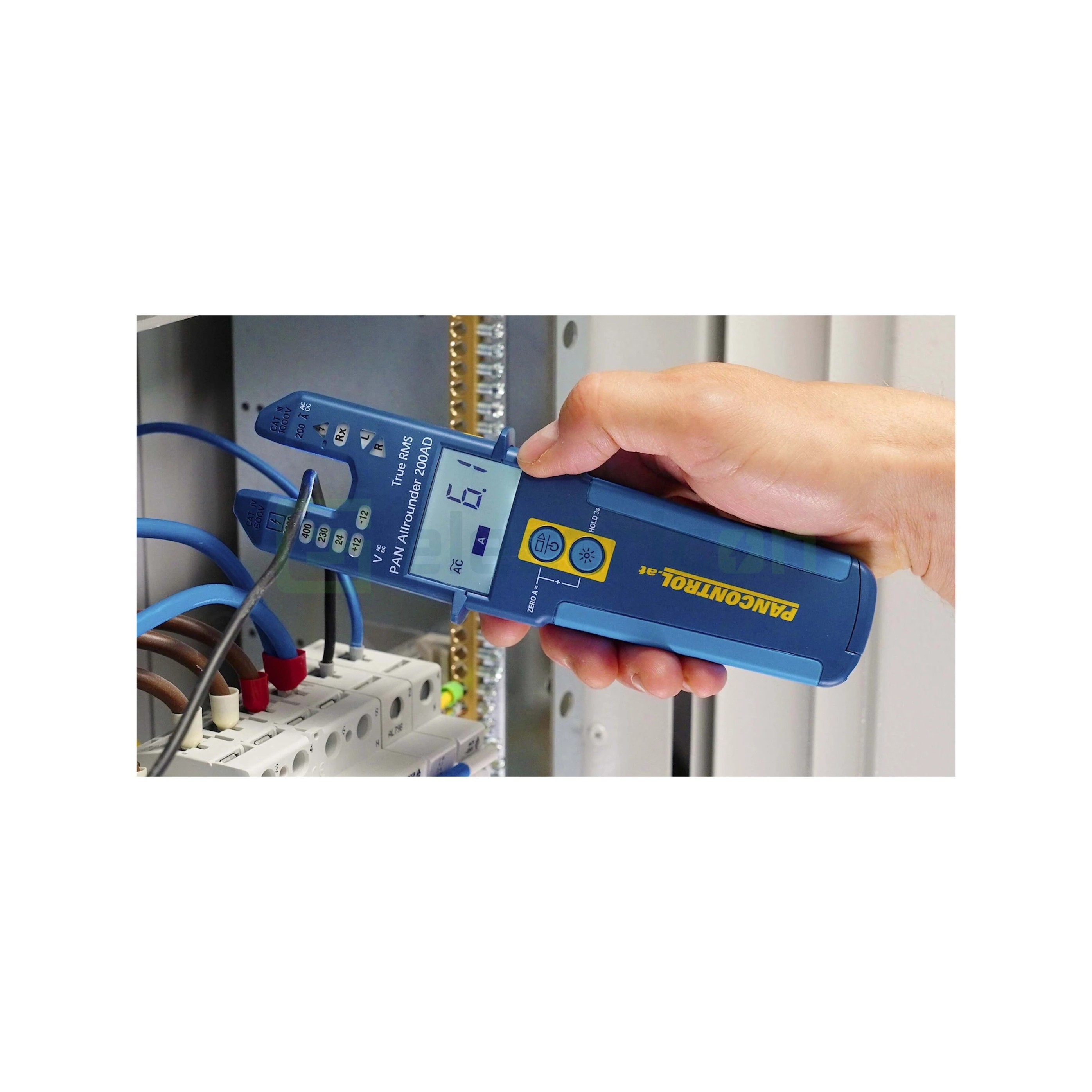

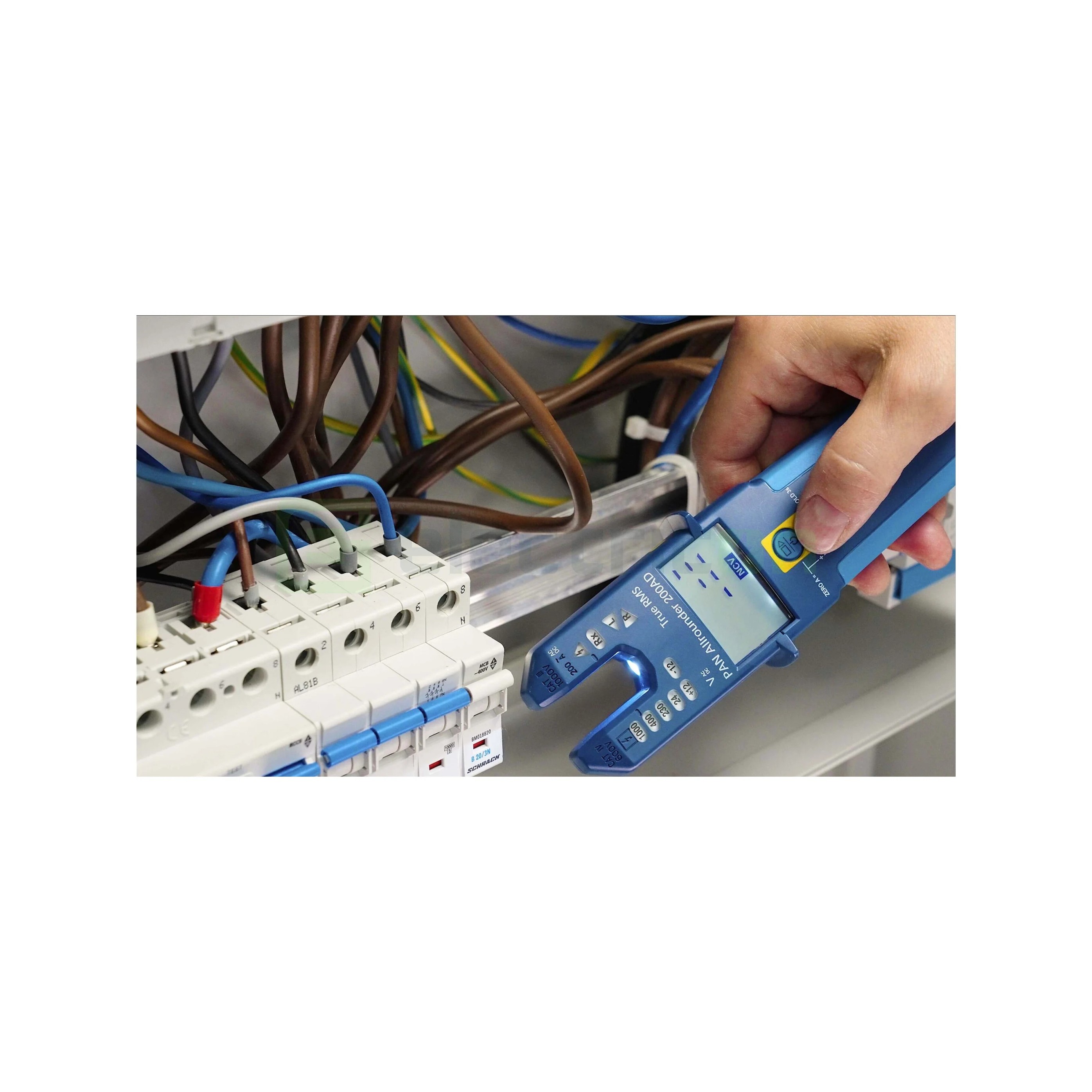

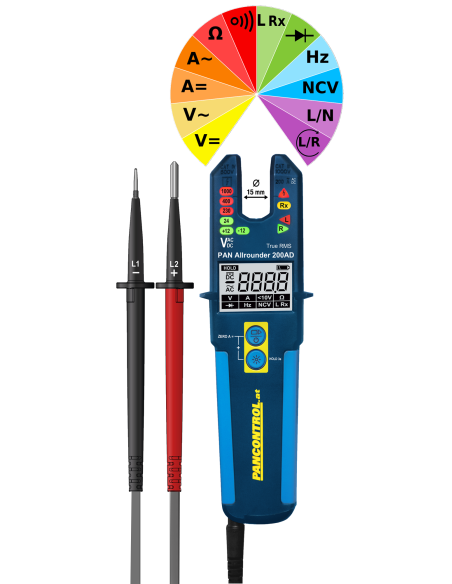

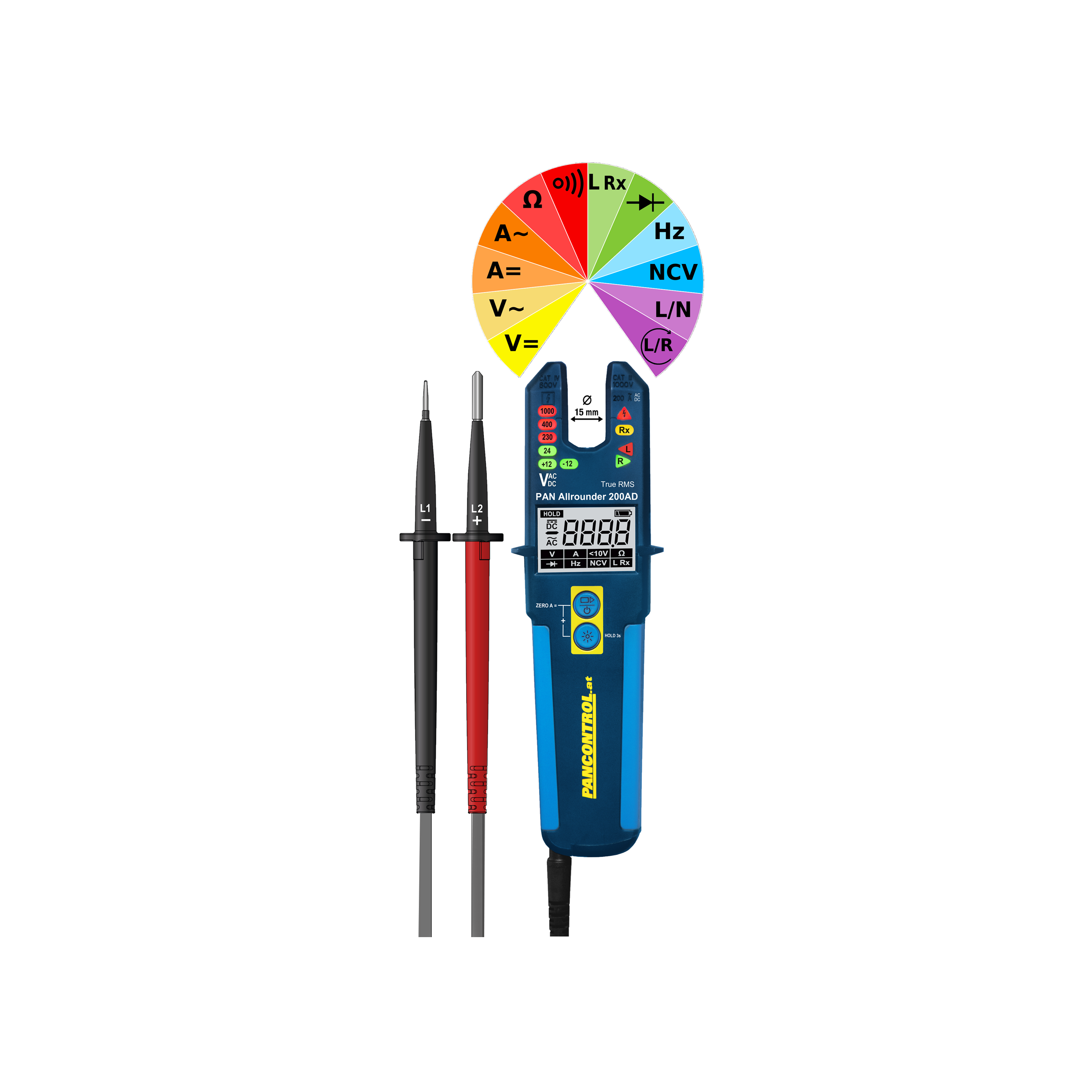

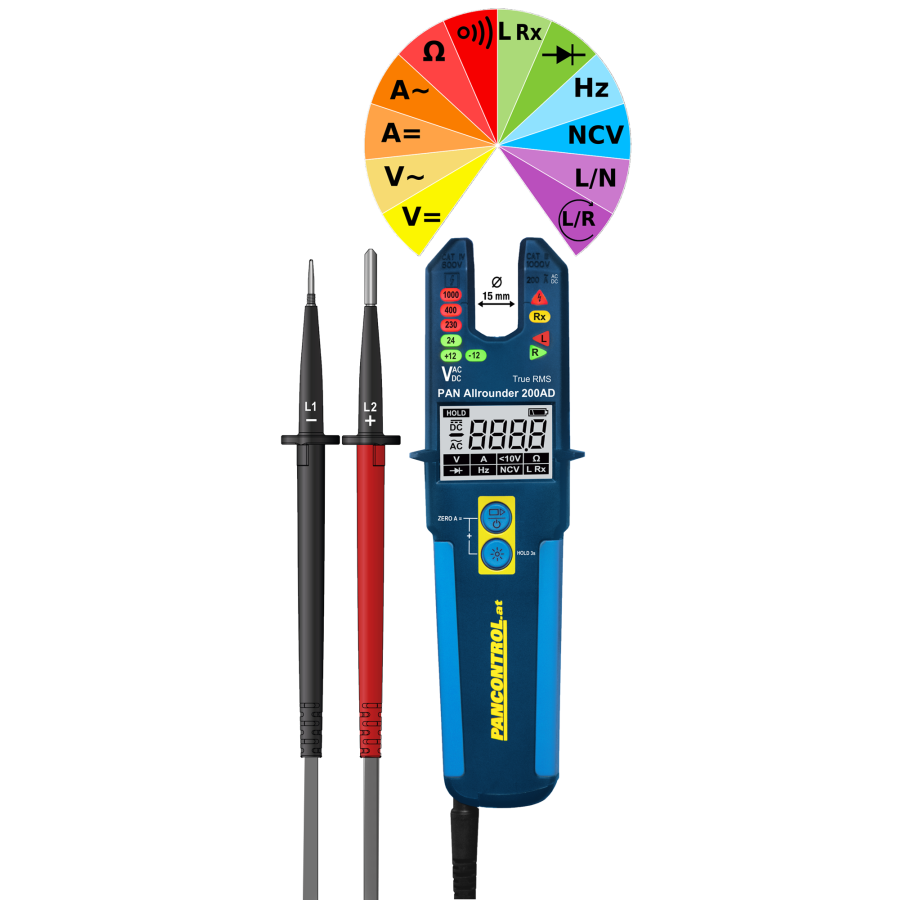

• Clește de curent AC/DC: măsoară până la 200 A fără desfacerea conductorului. Deschiderea cleștelui este de 15 mm.

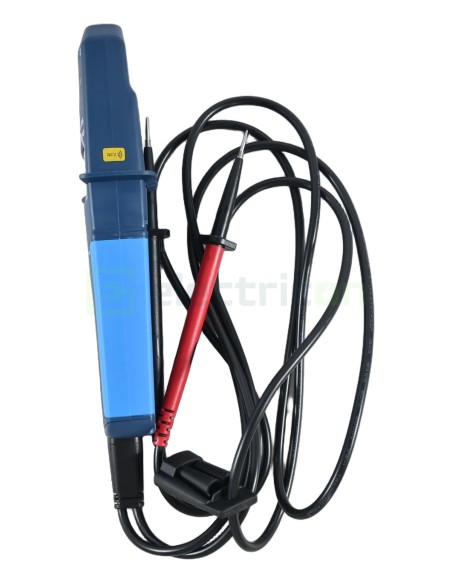

• NCV: detectează fără contact un câmp de tensiune AC și oferă semnal vizual și sonor. Funcția nu confirmă singură lipsa tensiunii.
• Indicator al câmpului rotativ: LED-urile arată sensul spre dreapta sau spre stânga într-un sistem trifazat.
• Alarmă prin vibrații și semnal sonor: oferă un al doilea mod de avertizare când aparatul detectează anumite stări.

Ce poate măsura sau verifica produsul

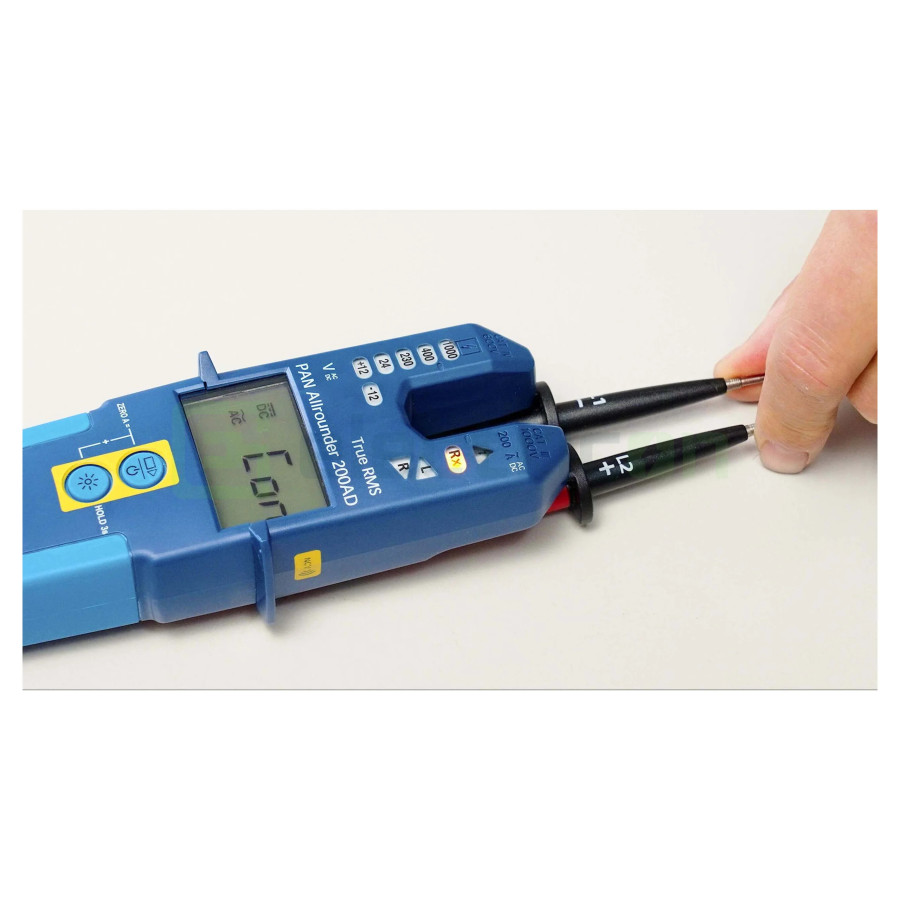

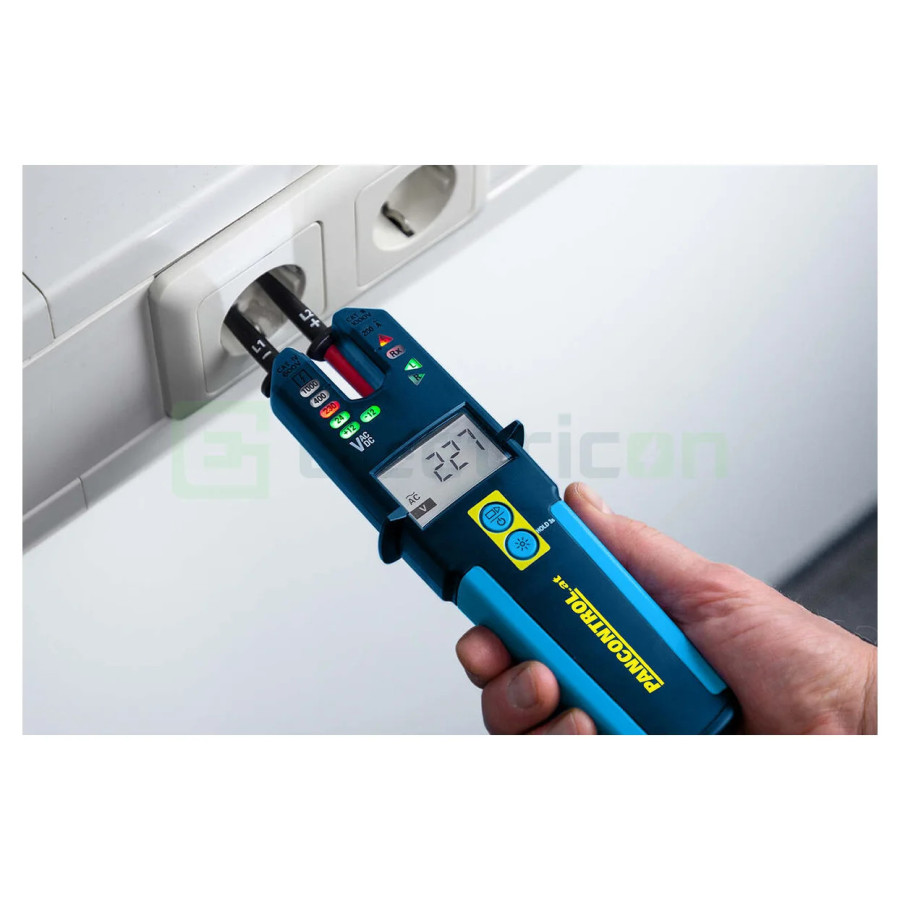

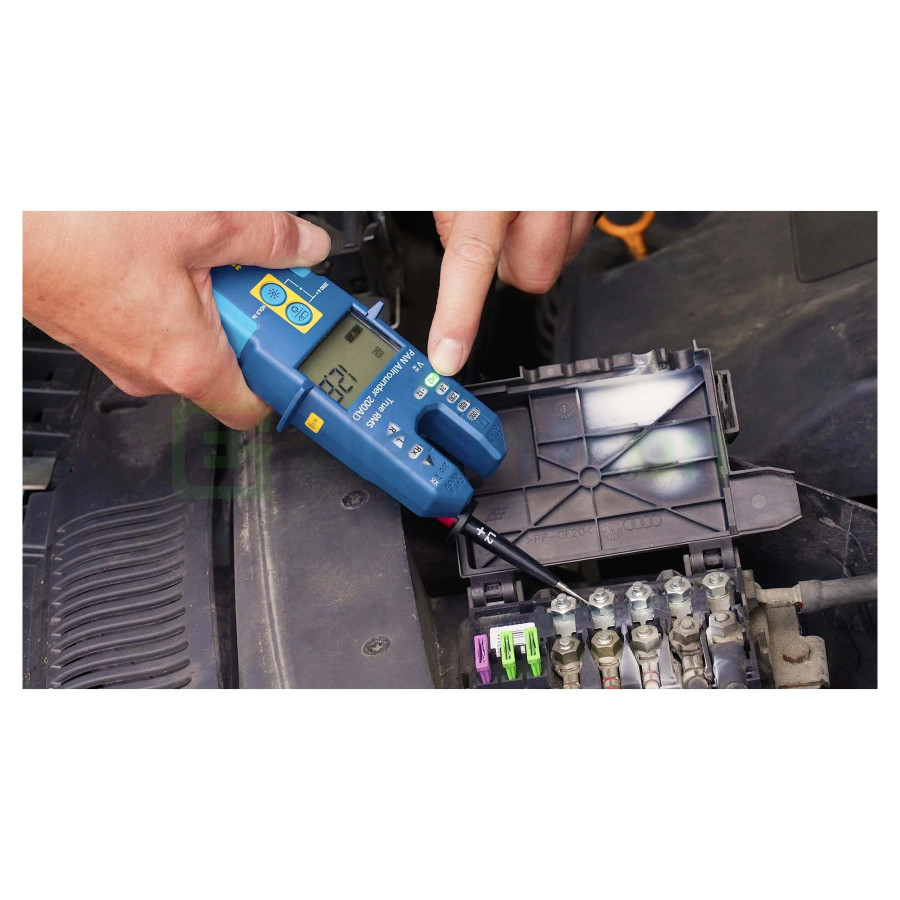

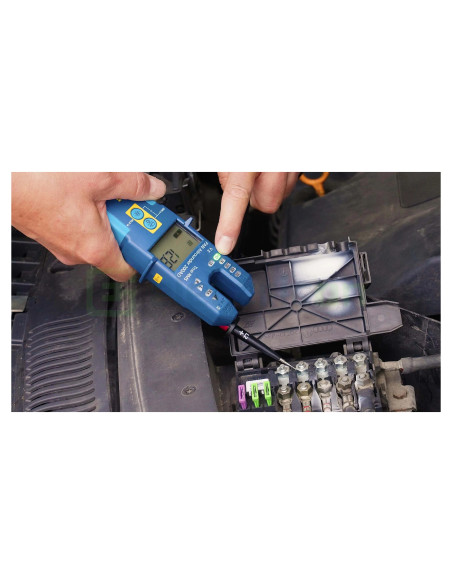

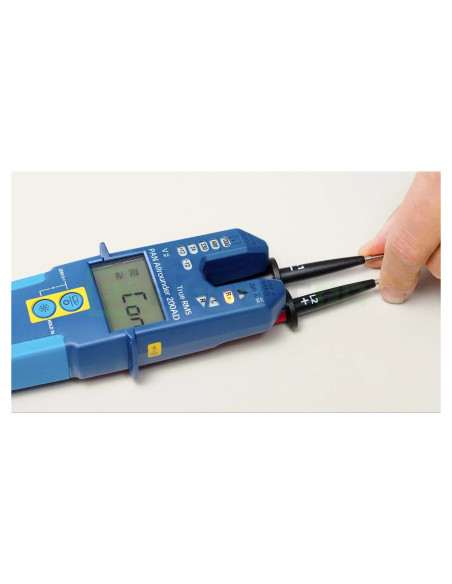

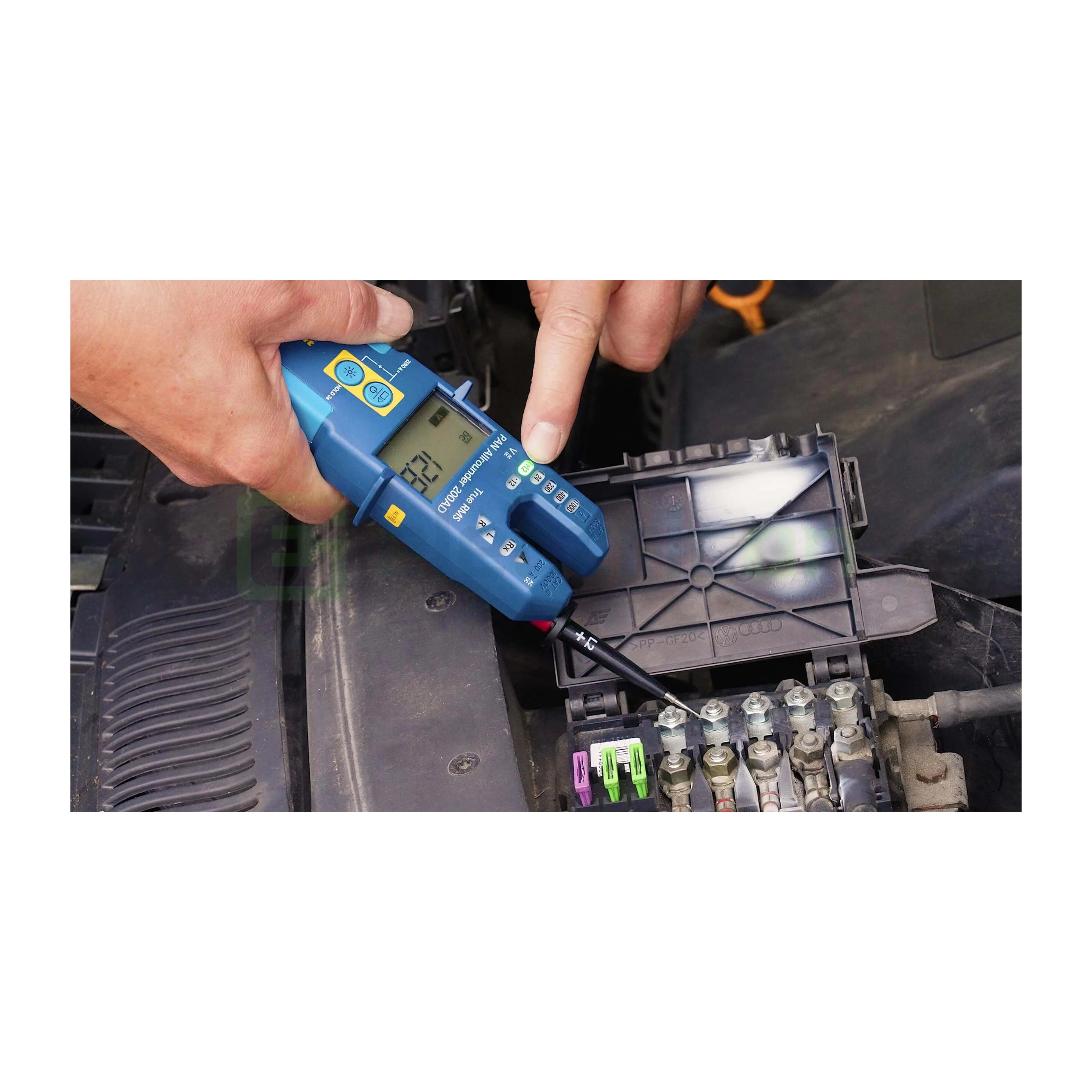

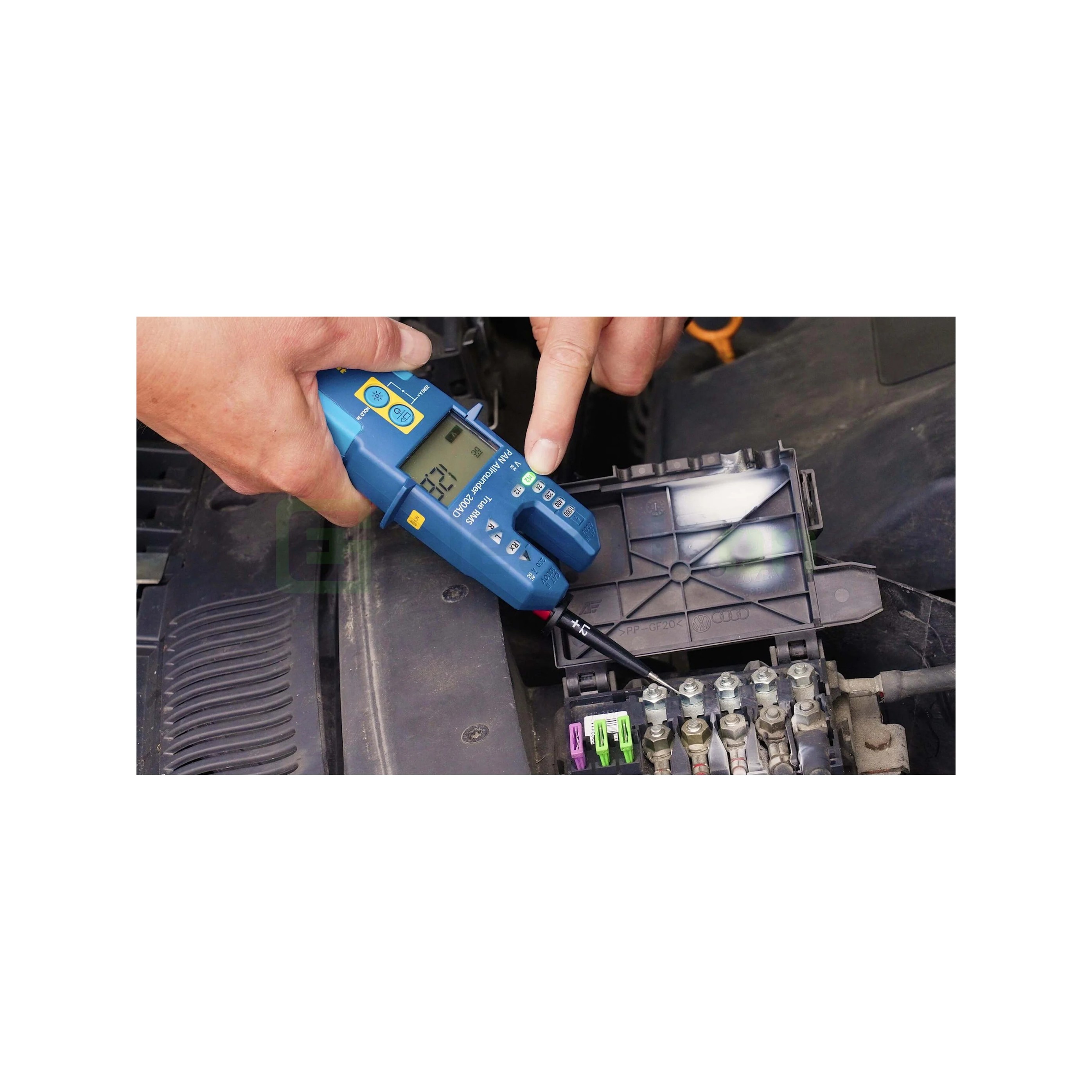

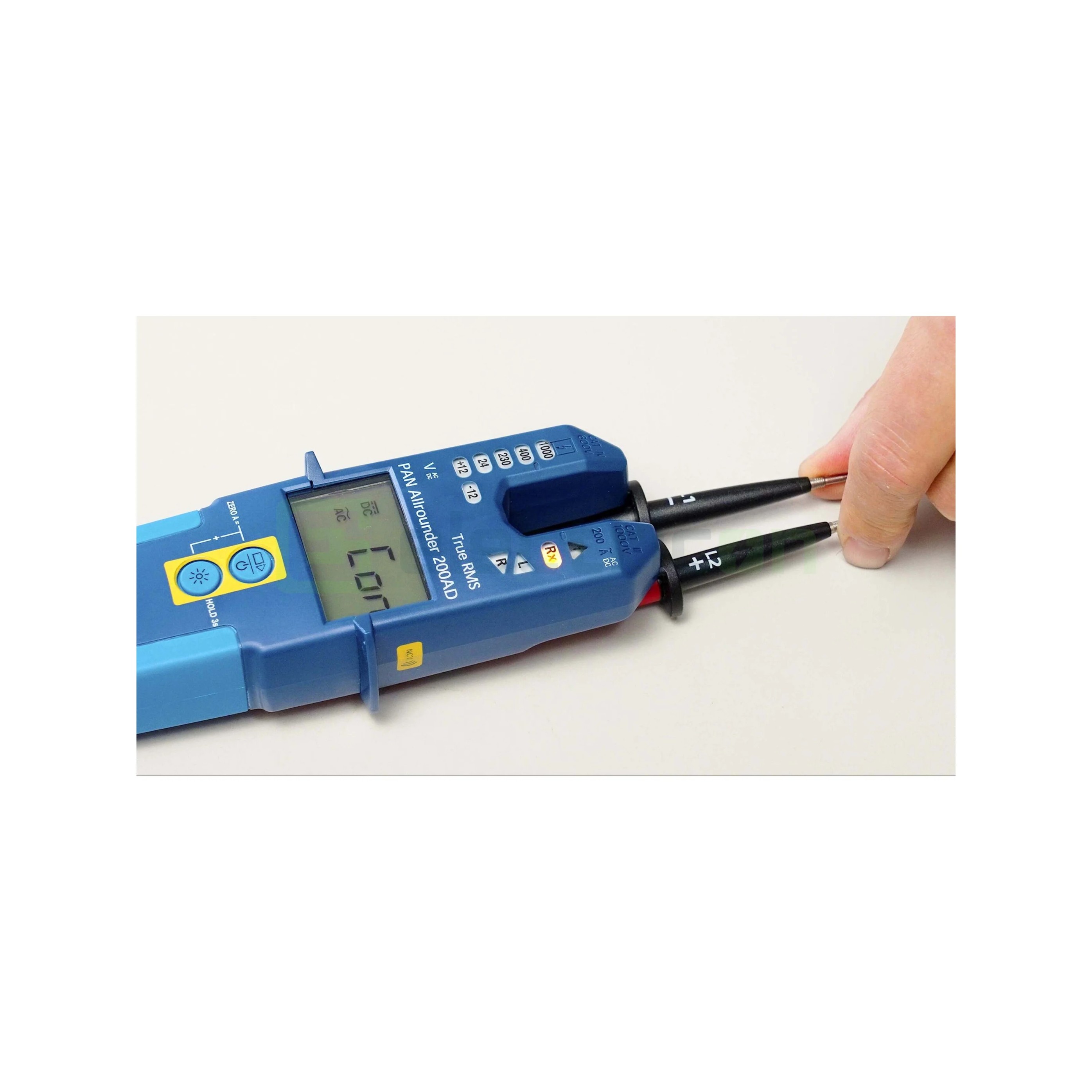

Tensiunea DC este măsurată până la 1500 V, iar tensiunea AC până la 1000 V. Curentul AC și DC ajunge la 200 A. Rezistența este măsurată până la 100 kΩ, iar frecvența până la 800 Hz. Aparatul include și test de diode, continuitate, fază unipolară și câmp rotativ.

Clarificări tehnice importante

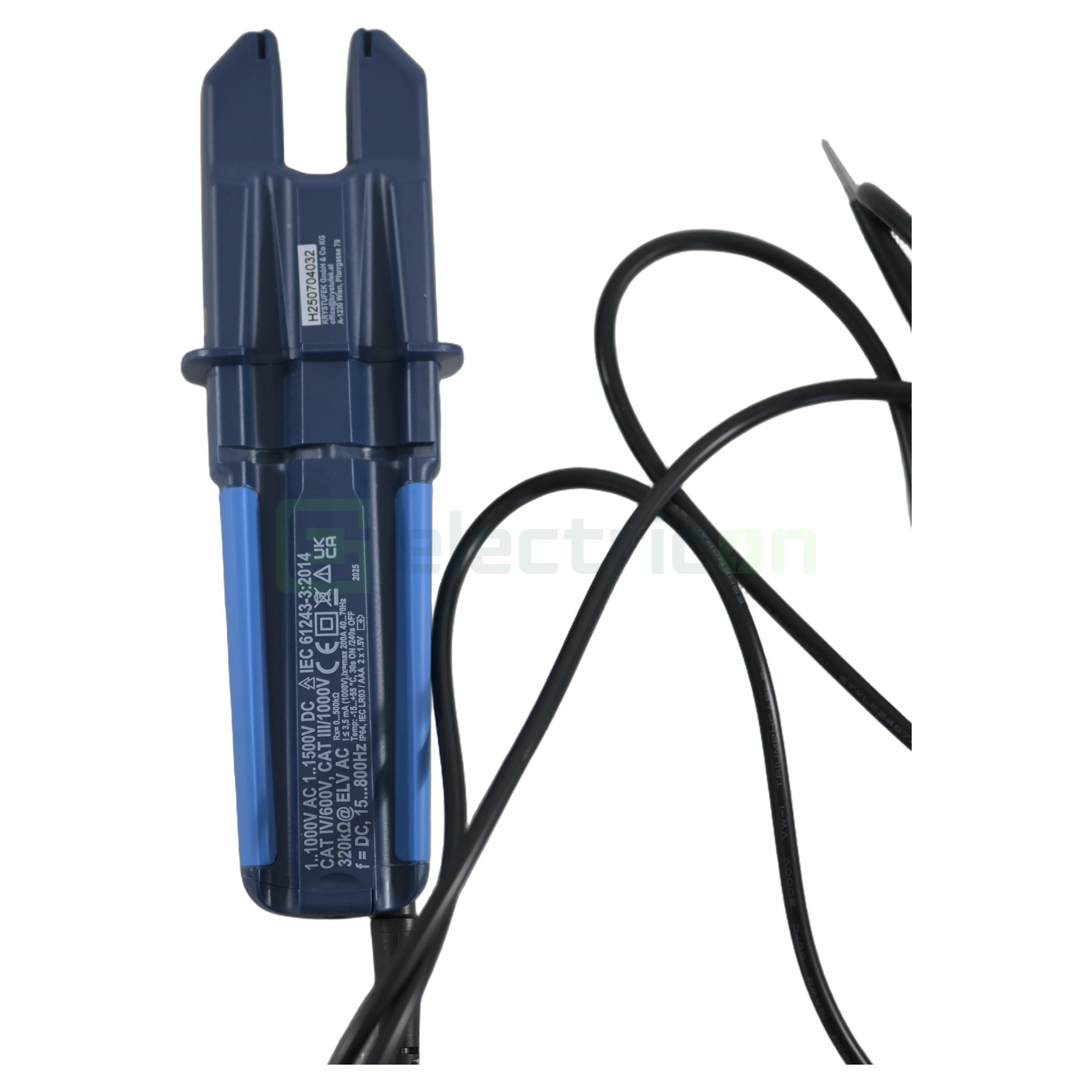

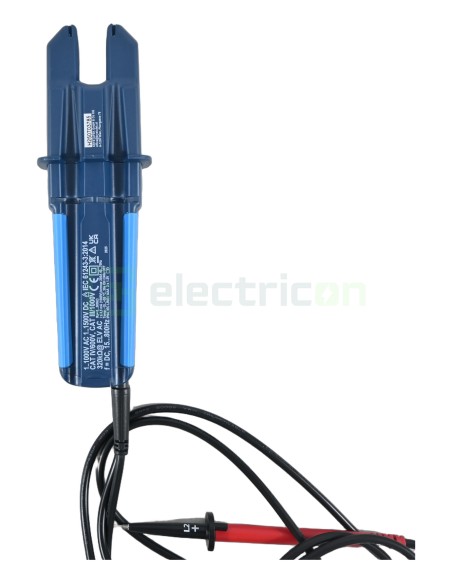

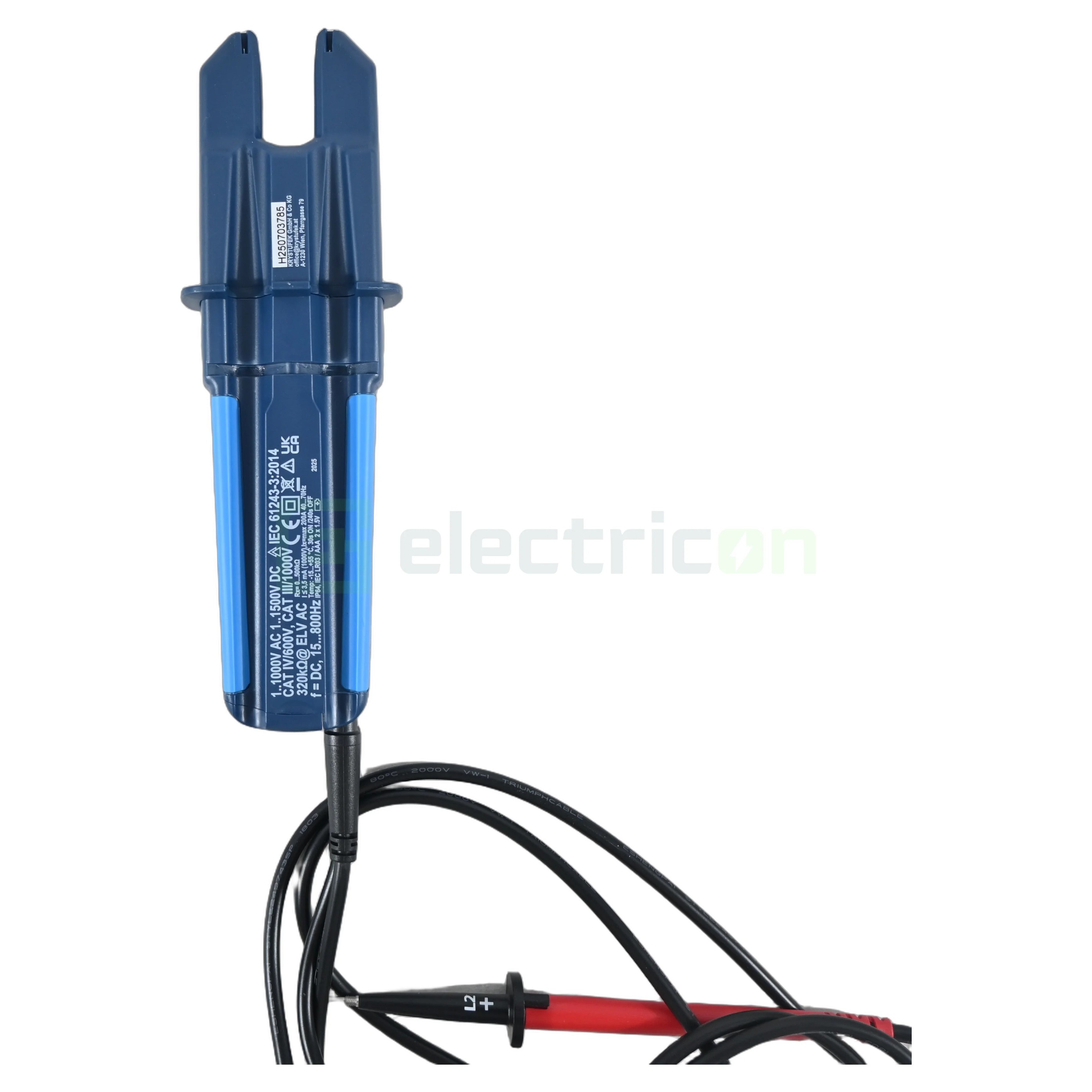

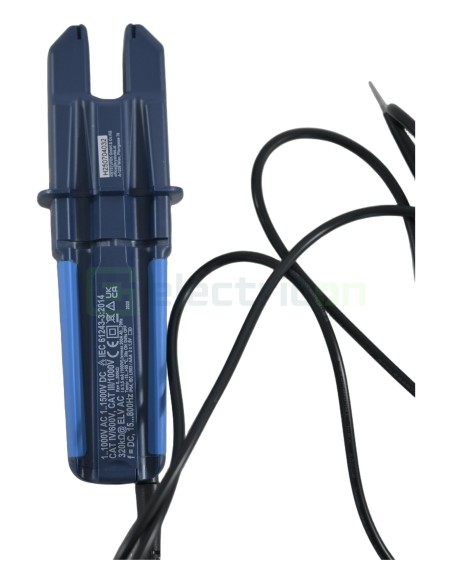

Limita de 1500 V se aplică domeniului DC. Pentru AC, domeniul maxim este de 1000 V. Categoria declarată este CAT III 1000 V / CAT IV 600 V, deci domeniul afișat și categoria CAT sunt date diferite. La măsurarea curentului se introduce un singur conductor în clește. Dacă sunt cuprinși mai mulți conductori, câmpurile lor se pot compensa și rezultatul poate fi greșit.

Condiții de utilizare și limite de mediu

Manualul indică un interval de lucru de la −15°C la 70°C, umiditate sub 85% și altitudine de până la 2000 m. Pentru depozitare este indicat intervalul −20°C până la 70°C. Carcasa are grad de protecție IP64.

Construcție și alimentare

Pagina actuală Pancontrol indică 197 × 63 × 36 mm și o greutate netă de 296 g. Alimentarea se face cu două baterii AAA de 1,5 V. Manualul curent publică alte valori pentru dimensiuni și greutate, de aceea pentru catalog este mai sigur să fie păstrate datele din fișa actuală a produsului.

Pachetul conține

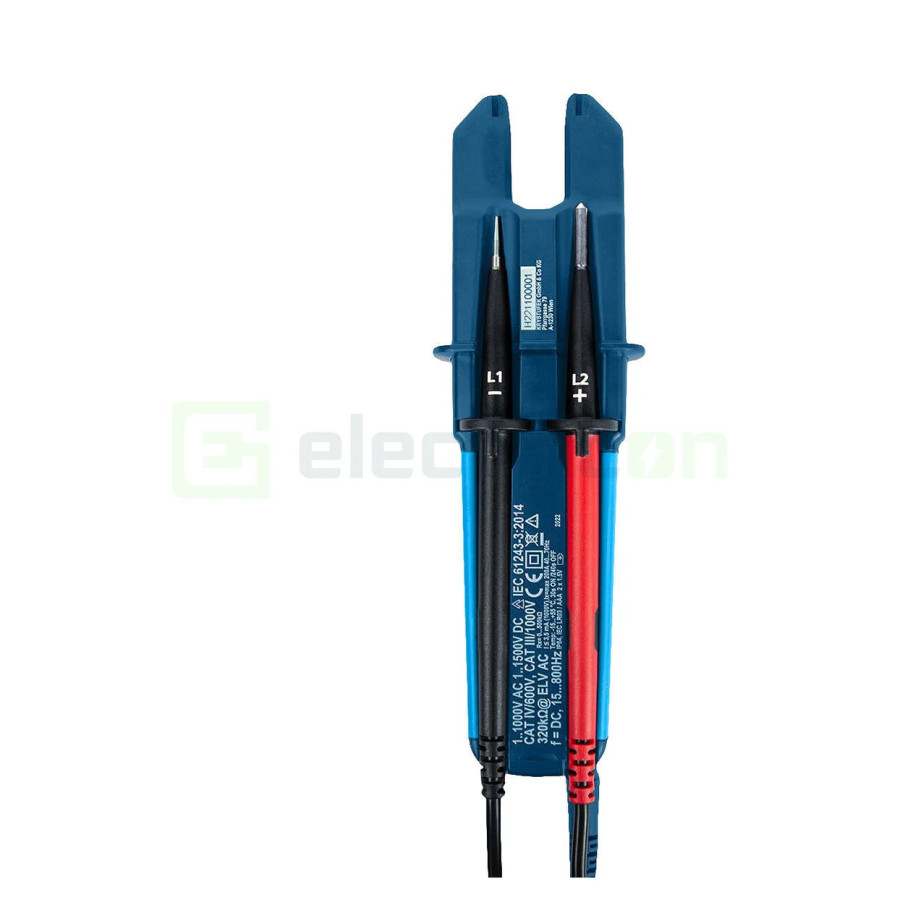

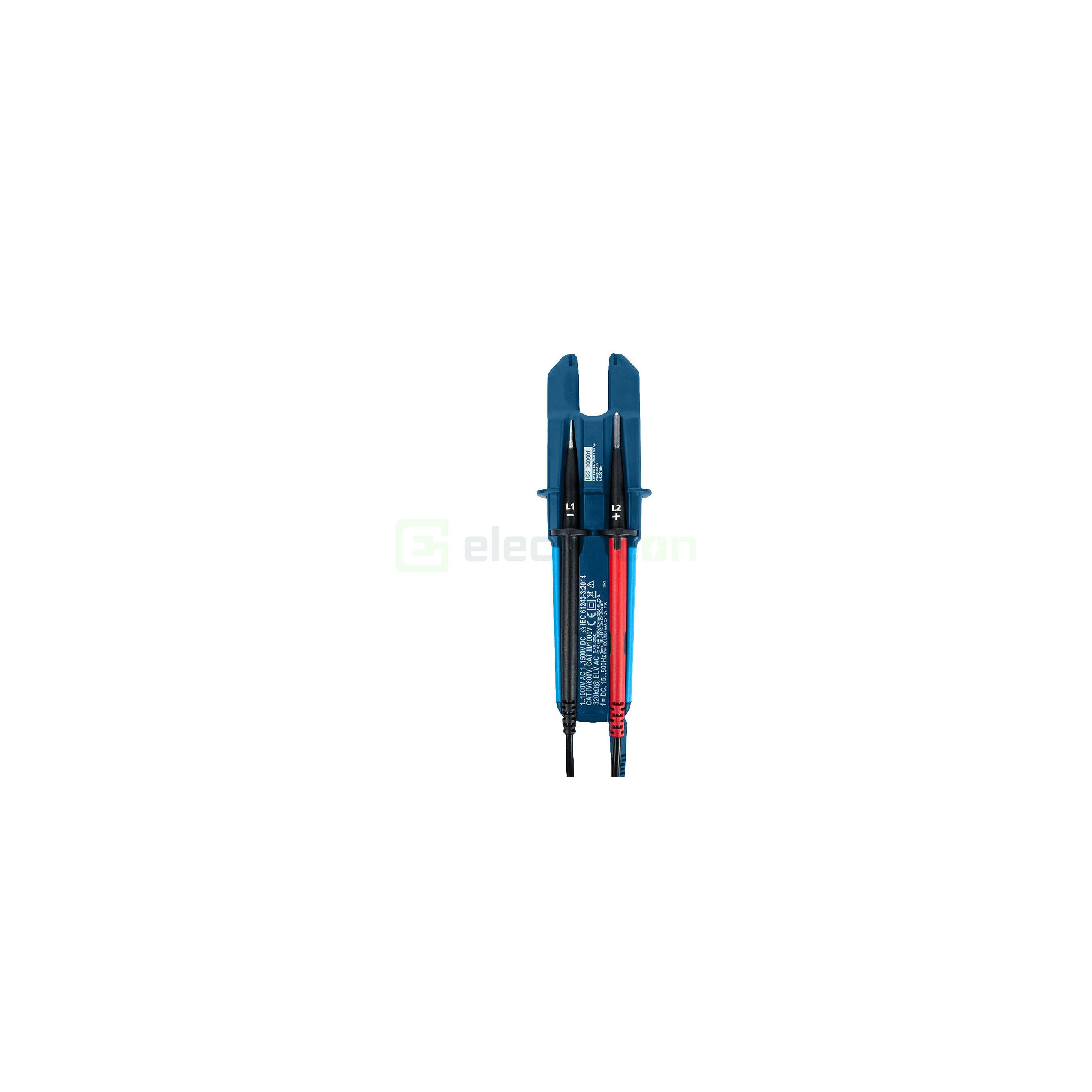

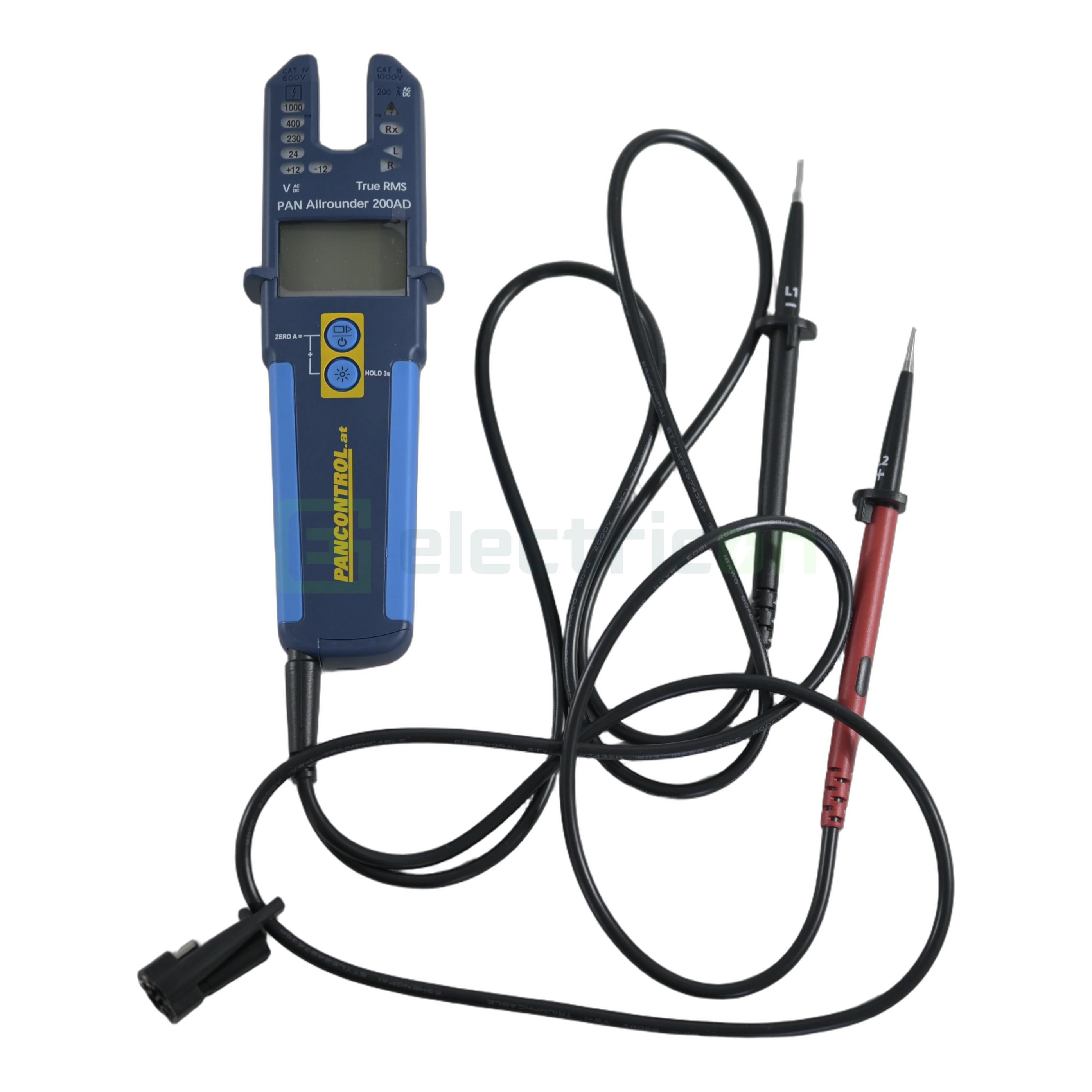

• testerul PAN Allrounder 200AD;

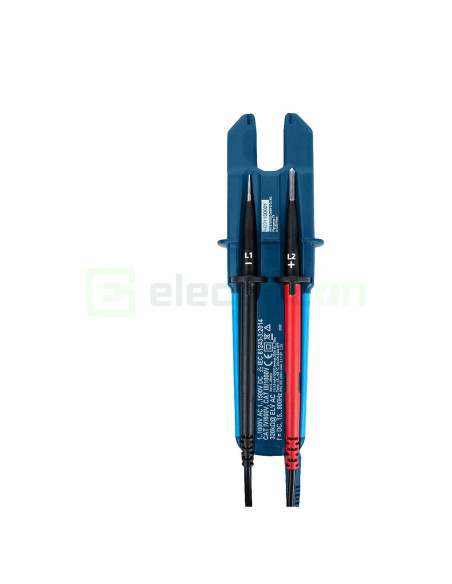

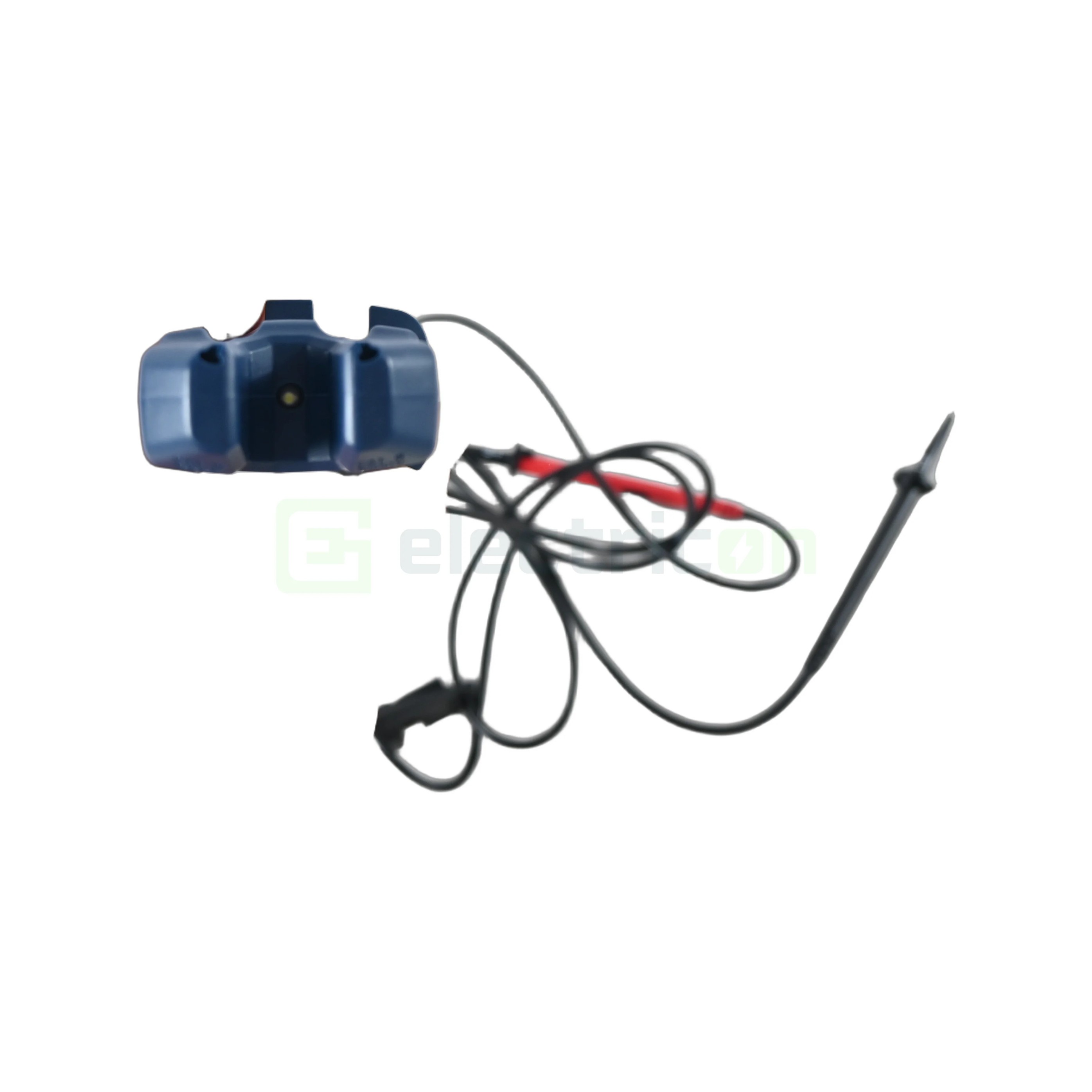

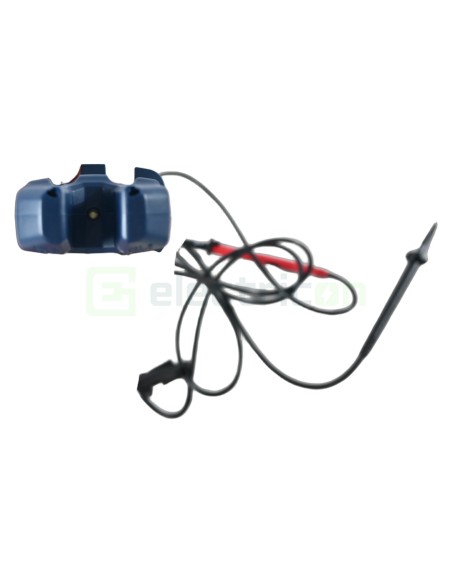

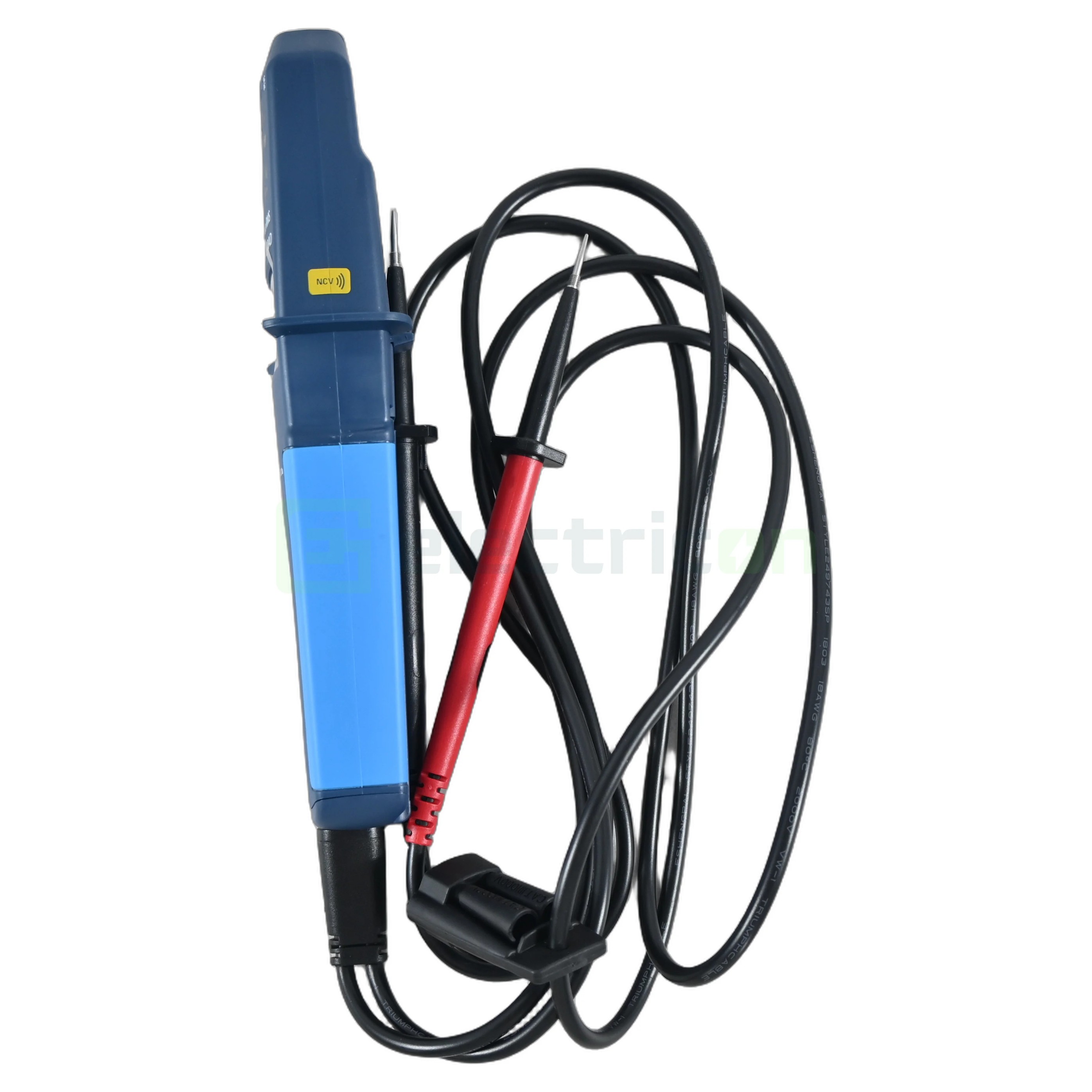

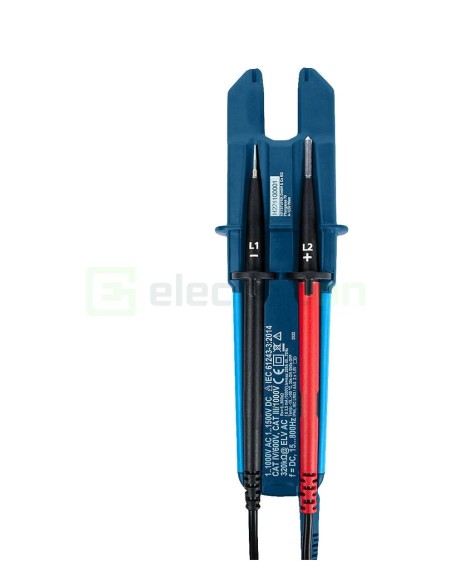

• cabluri de testare;

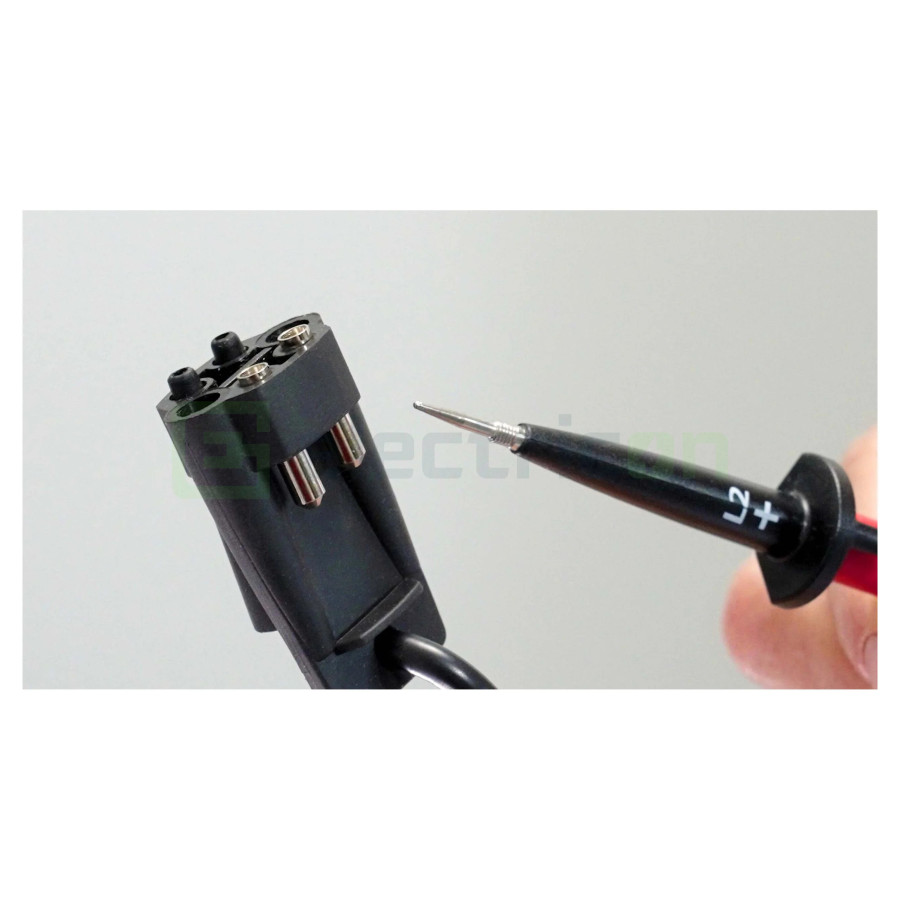

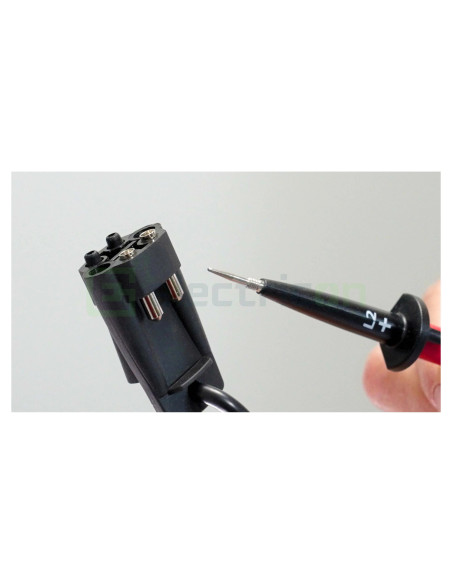

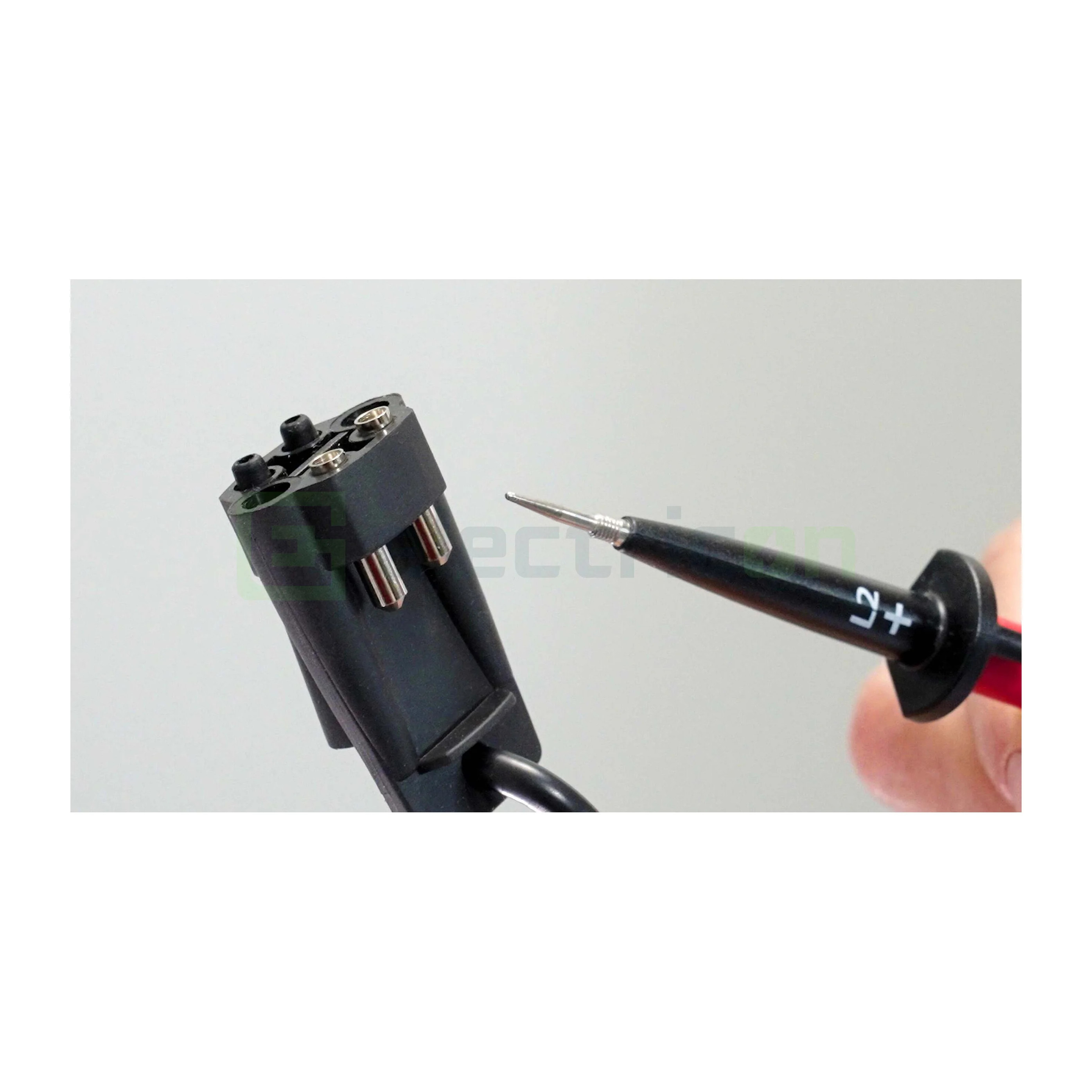

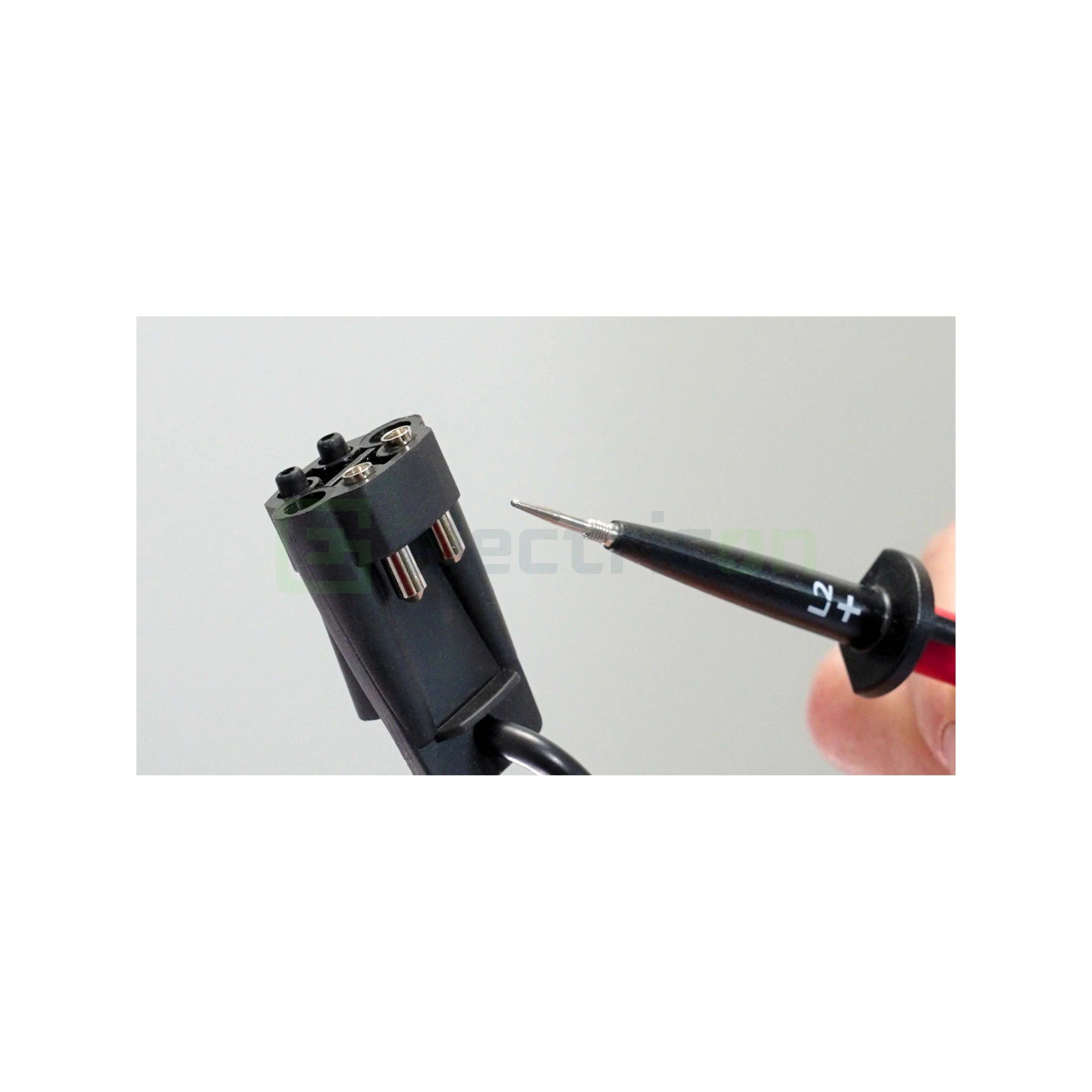

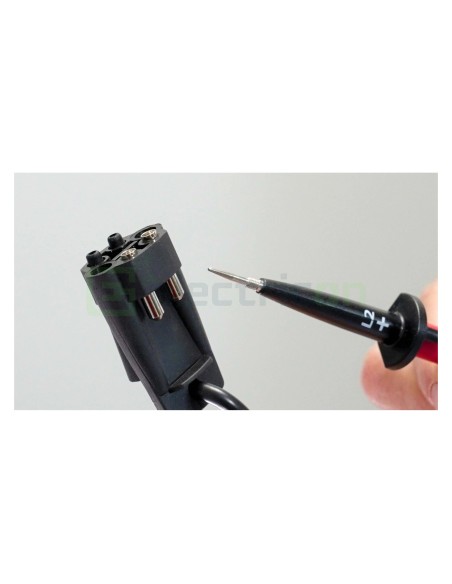

• manșoane de contact de 4 mm cu montare prin înșurubare;
• instrucțiuni de utilizare.
