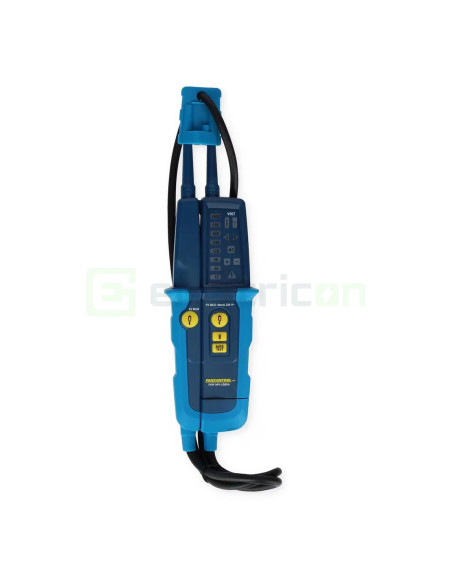

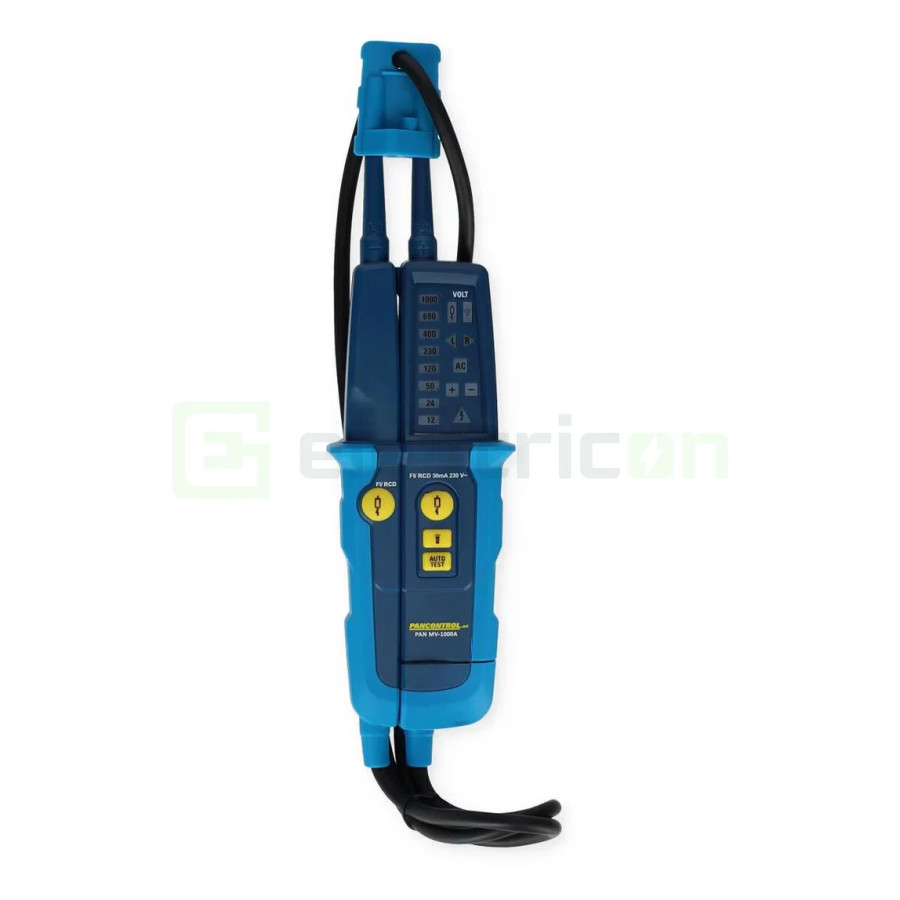

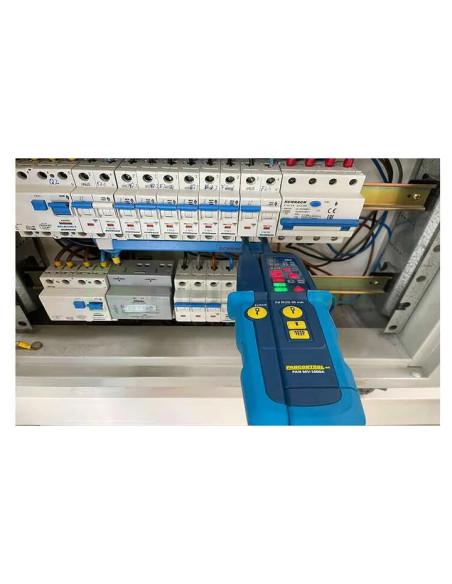

Tester de tensiune și continuitate Pancontrol PAN MV-1000A – prezentare și funcții

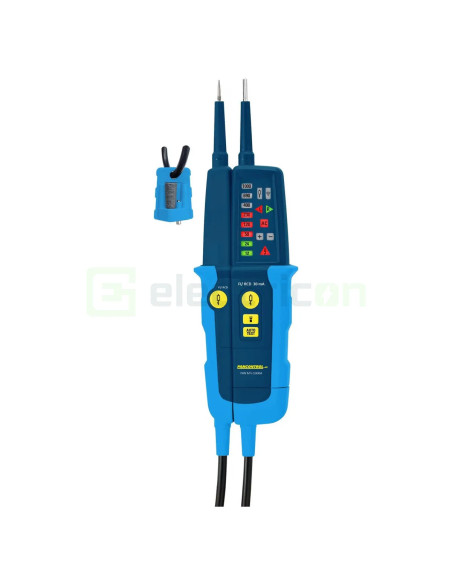

Pancontrol PAN MV-1000A este un tester bipolar pentru controlul tensiunii AC/DC și al continuității în instalații electrice. Aparatul indică tensiunea printr-o scară cu LED-uri în opt trepte. El include și o sarcină comutabilă de aproximativ 7 kΩ. Poate verifica faza, sensul câmpului rotativ și funcționarea unui RCD de 30 mA.
Funcțiile explicate simplu:

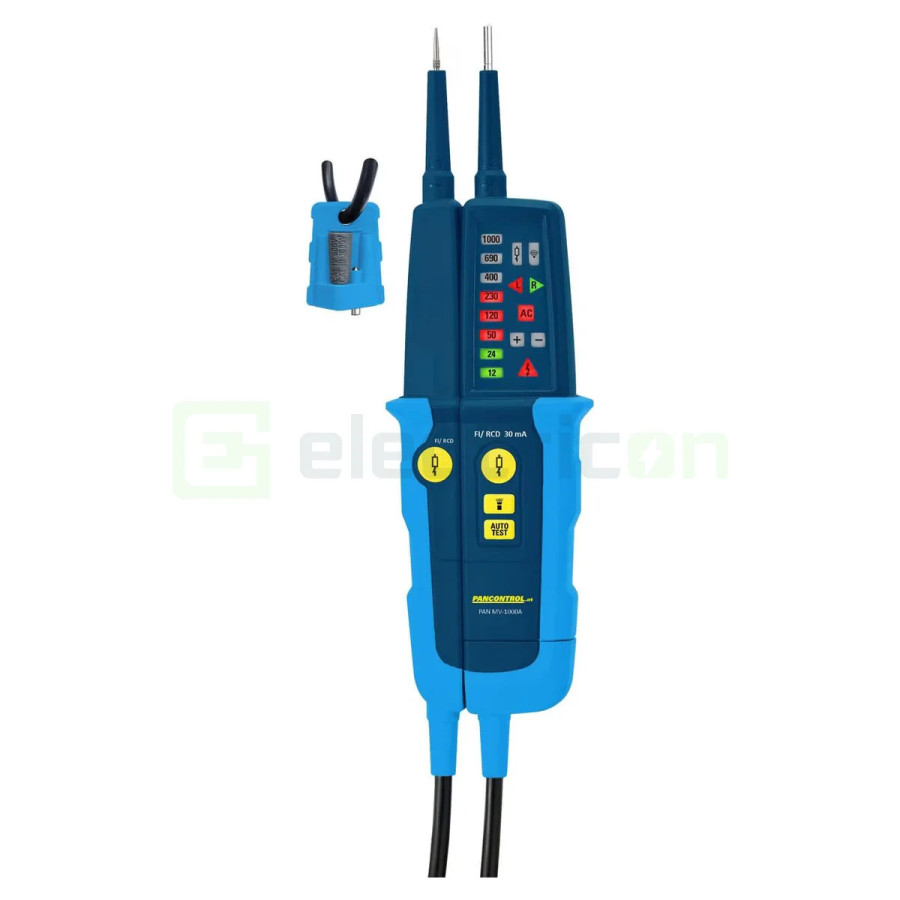

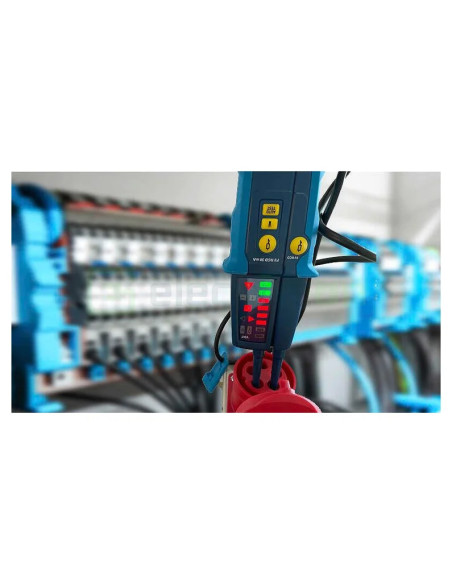

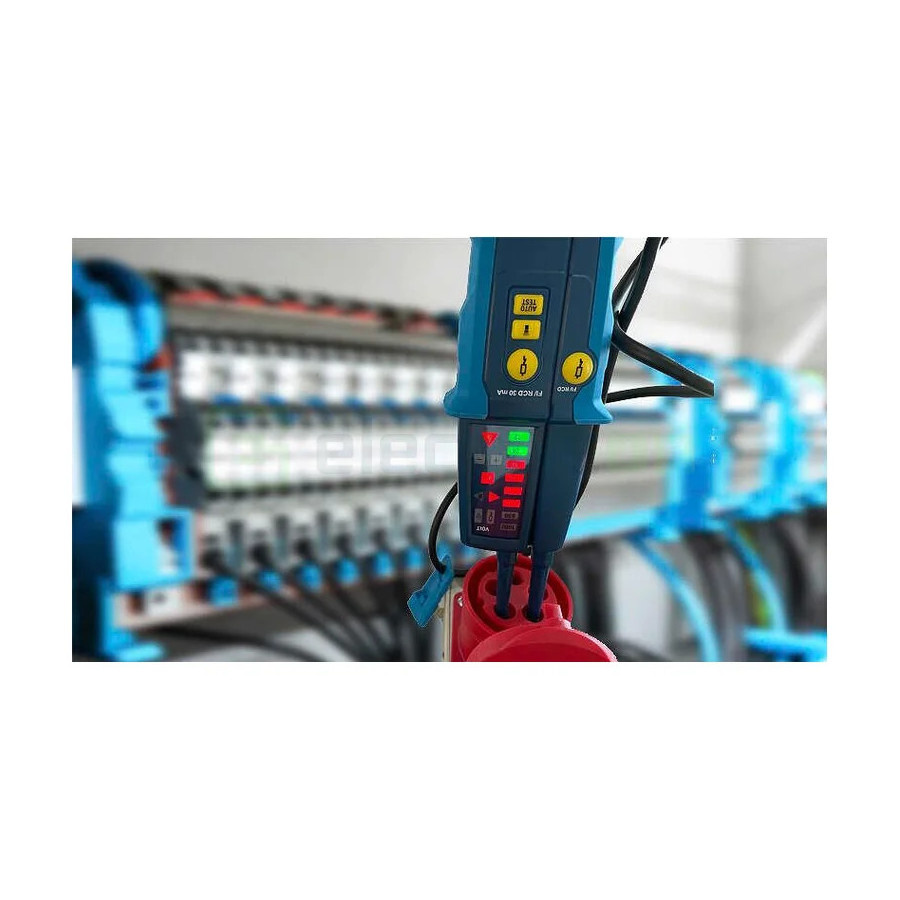

- Indicare LED în opt trepte: tensiunea este afișată la 12, 24, 50, 120, 230, 400, 690 și 1000 V AC/DC. LED-urile verzi acoperă treptele de până la 24 V. Scara roșie începe de la 50 V.
- Sarcină comutabilă de aproximativ 7 kΩ: reduce impedanța testerului. Funcția ajută la suprimarea tensiunilor parazite de natură inductivă sau capacitivă.

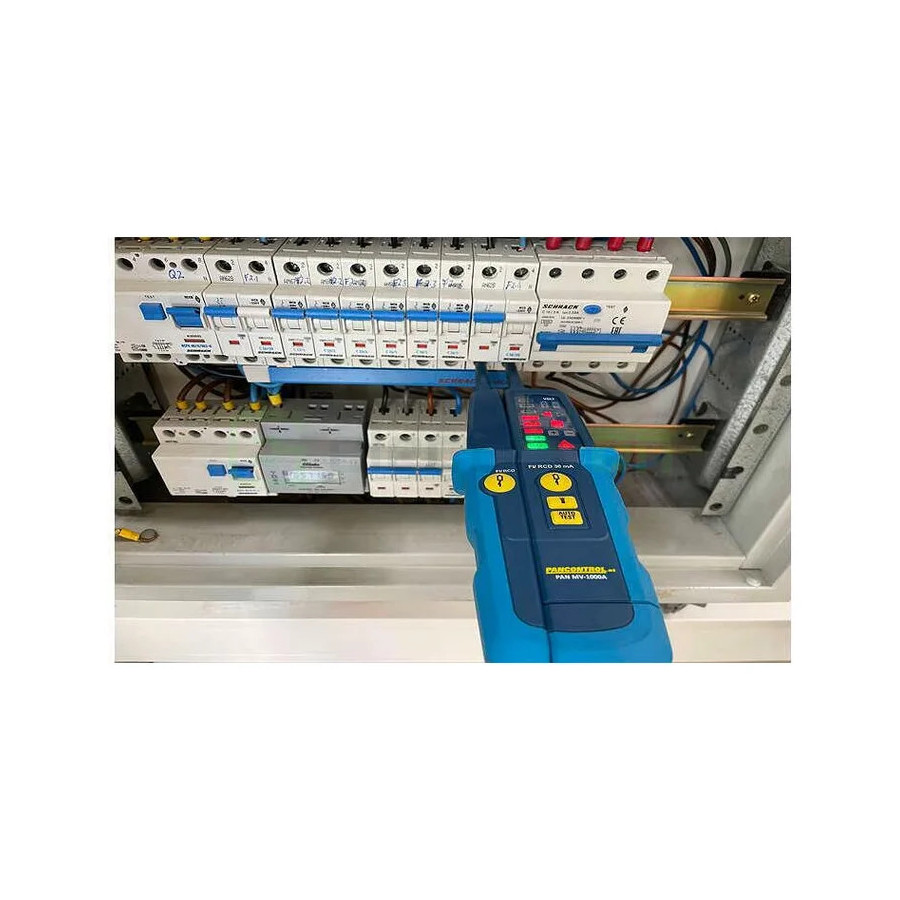

- Test funcțional RCD de 30 mA: testul se face la 230 V AC, între fază și conductorul de protecție. Testerul poate crește curentul absorbit la aproximativ 30 mA. Astfel poate fi verificată declanșarea unui RCD de 30 mA.

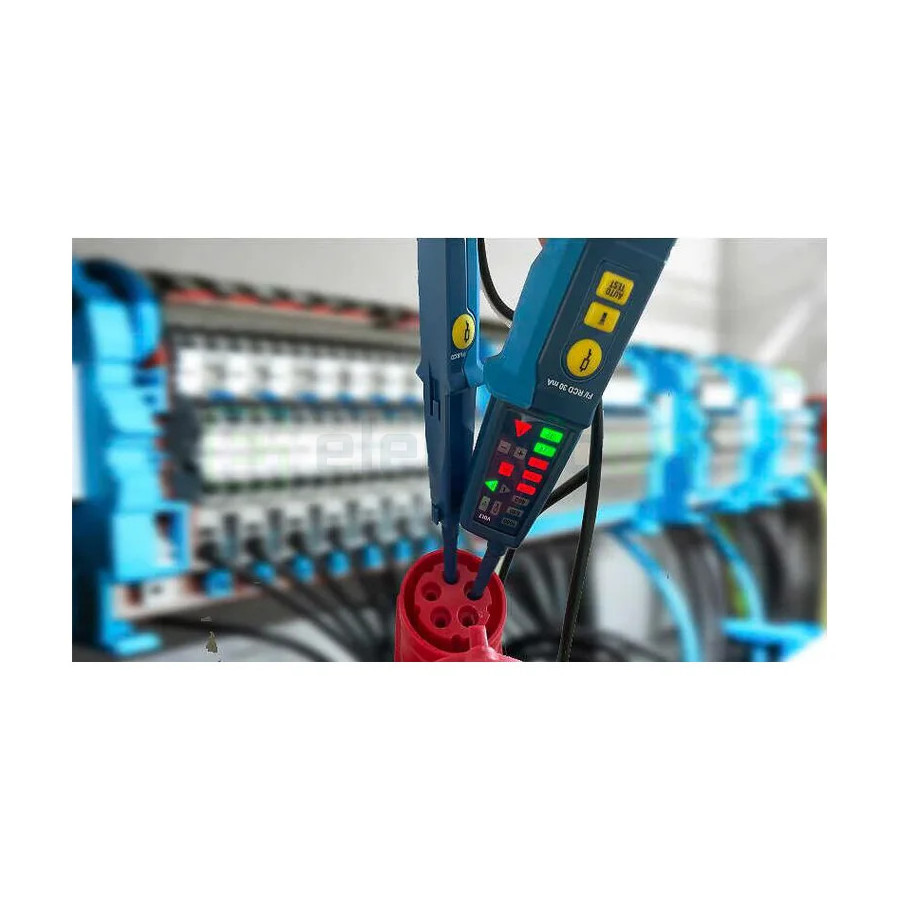

- Indicator bipolar al sensului câmpului rotativ: funcția este destinată rețelelor trifazate. LED-urile R și L indică sensul spre dreapta sau spre stânga.
- Test de fază unipolar: funcția pornește de la 100 V AC. La detectare apare o avertizare sonoră.
- Test de continuitate acustică: continuitatea este semnalată la o rezistență sub 400 kΩ. Testul se face numai pe circuite fără tensiune. Condensatoarele trebuie descărcate înainte de verificare.
- Indicare automată a polarității: la tensiune DC, aparatul identifică polaritatea conexiunii.
- Lanternă LED și oprire automată: lanterna luminează punctul de test. Aparatul se oprește după îndepărtarea sondelor de la sursele de tensiune și semnal.
Ce poate măsura sau verifica produsul
PAN MV-1000A indică tensiunea AC și DC în opt trepte, de la 12 la 1000 V. Continuitatea este semnalată acustic sub 400 kΩ. Indicatorul câmpului rotativ lucrează între 100 și 1000 V, la 50 sau 60 Hz. Testul de fază unipolar începe de la 100 V AC. Aparatul nu măsoară numeric rezistența. Nici tensiunea nu este afișată ca valoare exactă între două trepte LED.
Clarificări tehnice importante
Scara LED arată nivelul atins. Ea nu oferă o valoare numerică exactă. LED-urile roșii încep la treapta de 50 V. Manualul indică separat alarma pentru tensiune periculoasă. Aceasta apare la peste 50 V AC sau peste 120 V DC. Cele două informații nu trebuie confundate. Testul RCD este un control funcțional. El poate provoca declanșarea unui RCD de 30 mA. Nu măsoară timpul de declanșare. Nu măsoară nici curentul real de acționare. Pentru aceste valori sunt necesare instrumente dedicate. Testul de continuitate are un prag sub 400 kΩ. Funcția confirmă existența unei căi conductoare. Ea nu oferă valoarea rezistenței circuitului. Categoria CAT III 1000 V / CAT IV 600 V trebuie citită împreună cu locul de măsurare. Tensiunea maximă față de pământ este de 1000 V AC/DC. Categoria CAT nu este același lucru cu treapta maximă afișată de tester.
Condiții de utilizare și limite de mediu
Aparatul poate fi utilizat între −10°C și 55°C. Umiditatea relativă trebuie să rămână sub 85%. Manualul actual nu publică un interval numeric separat pentru temperatura de depozitare. Dacă umiditatea depășește 85%, producătorul cere scoaterea bateriilor. O măsurare poate dura cel mult 30 de secunde. Timpul de răcire indicat este de 240 de secunde. Carcasa are grad de protecție IP64.

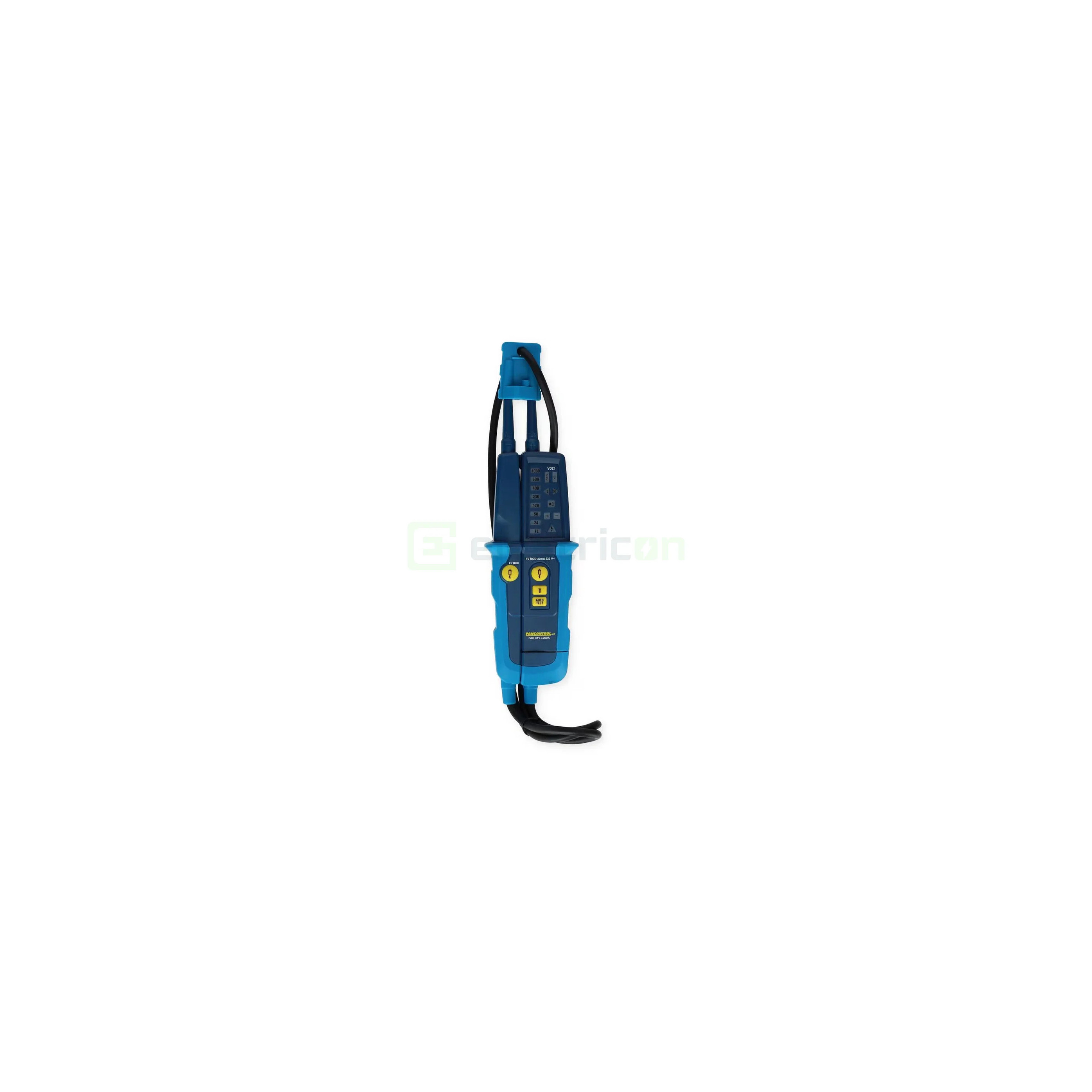

Construcție și alimentare

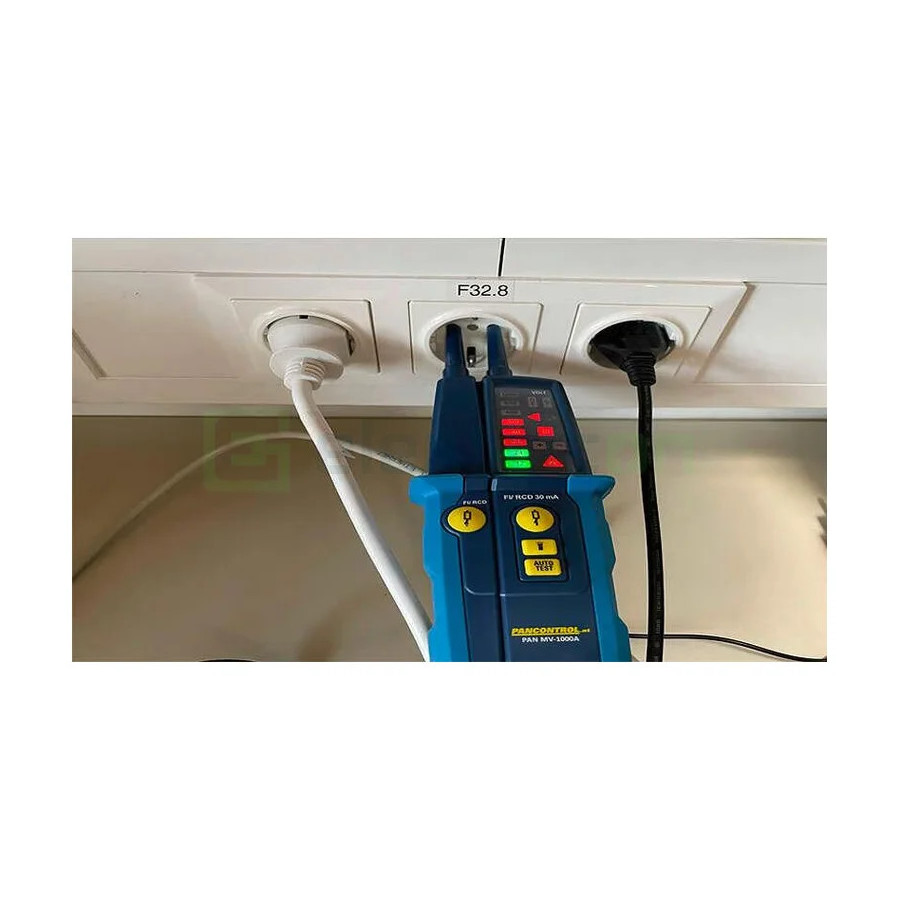

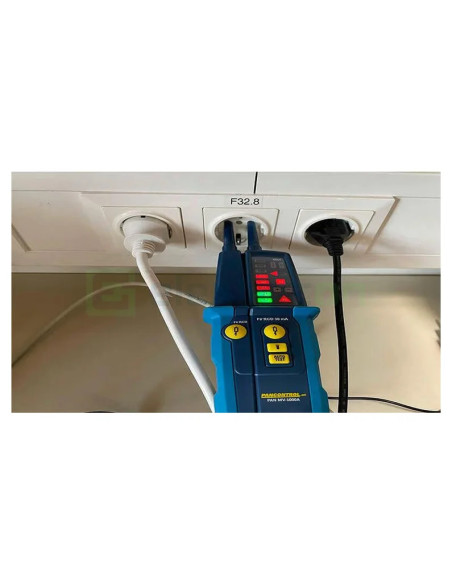

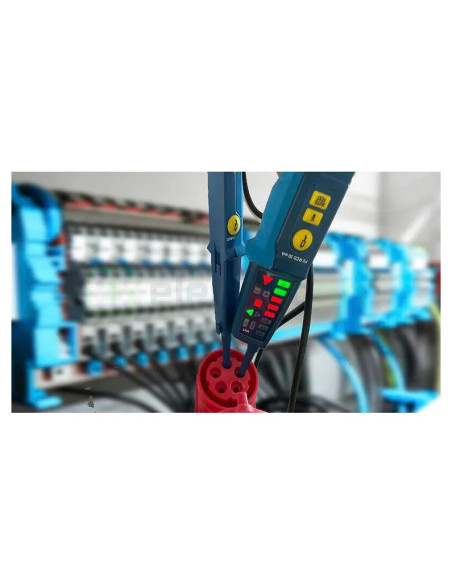

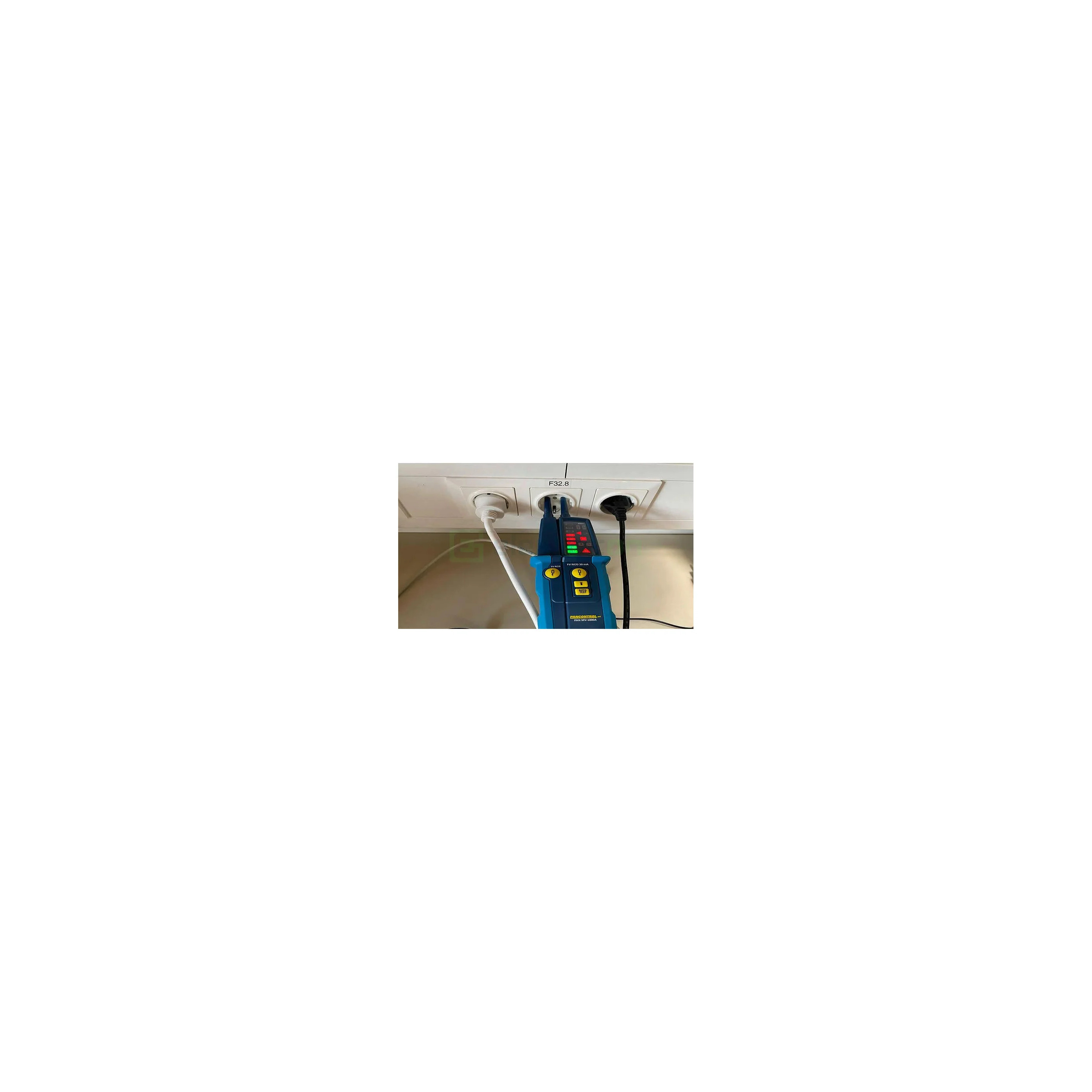

Carcasa măsoară 265 × 73 × 34 mm. Greutatea netă este de 207 g. Alimentarea se face cu două baterii AAA de 1,5 V. Testerul are două sonde legate prin cablu. Vârfurile de test de 4 mm se pot înșuruba pentru contact în prize.
Compatibilitate și accesorii
PAN MV-1000A este un tester autonom. Nu are nevoie de un aparat de măsură separat pentru funcțiile declarate. Capacele pentru sonde și vârfurile de test se folosesc conform instrucțiunilor Pancontrol. Pentru alte accesorii trebuie verificate dimensiunea, categoria de măsurare și limita de tensiune.

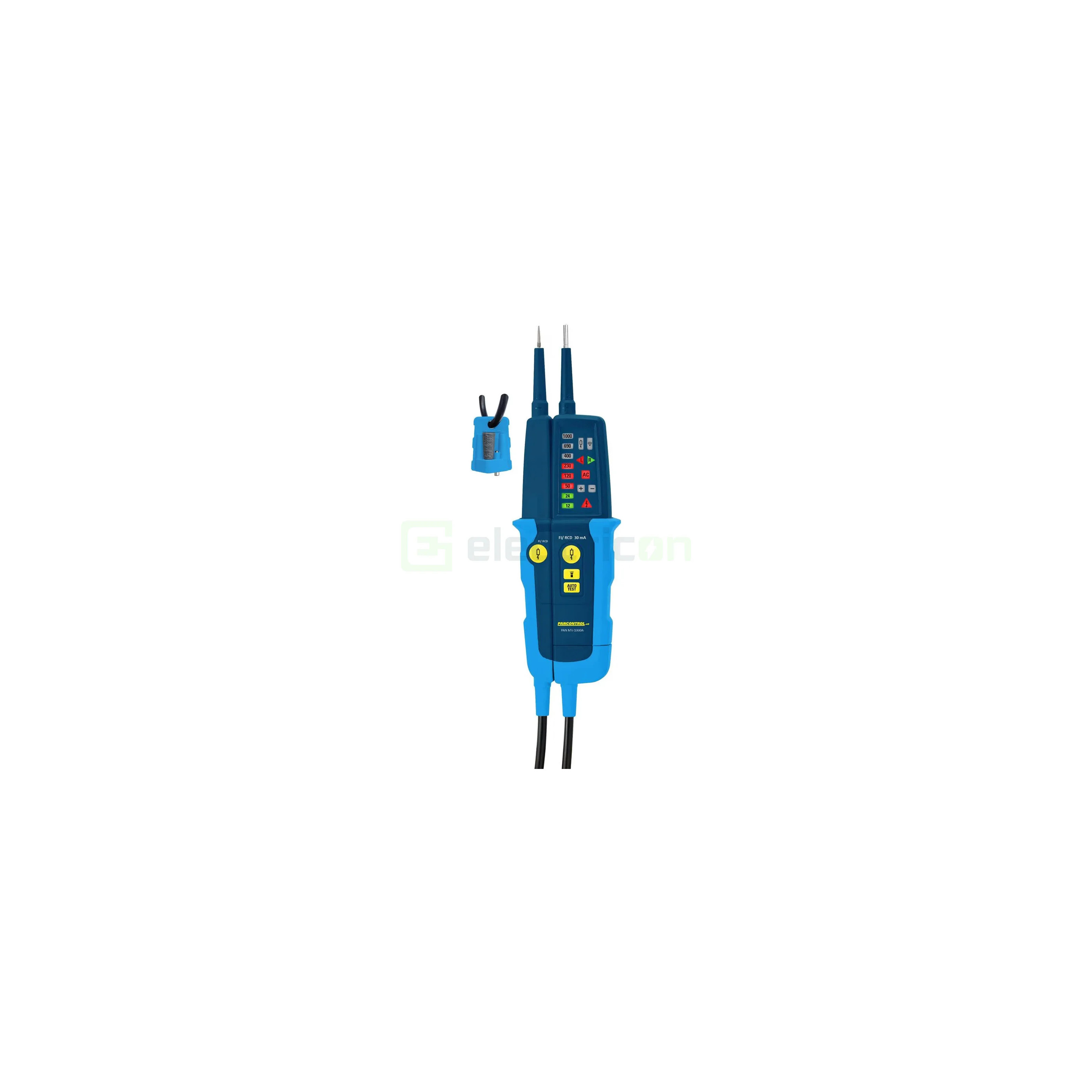

Pachetul conține
- testerul PAN MV-1000A cu sonda secundară;
- două vârfuri de test de 4 mm, cu montare prin înșurubare;
- două capace pentru sonde;
- capac de protecție;
- instrucțiuni de utilizare.
