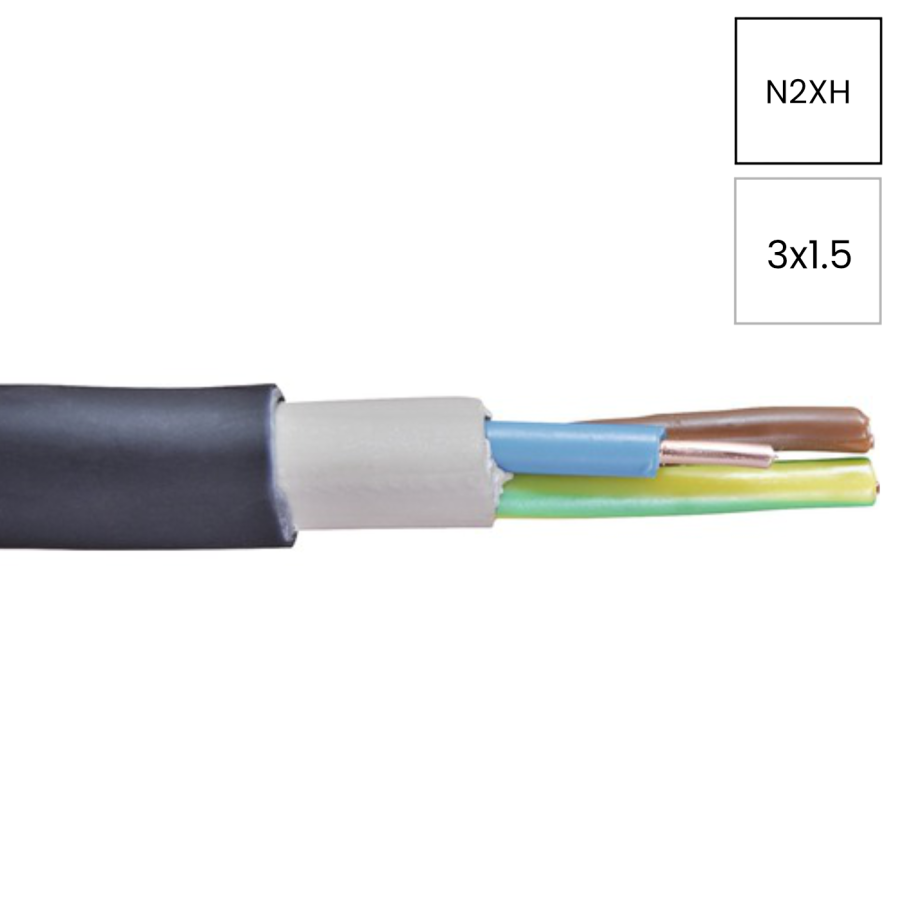

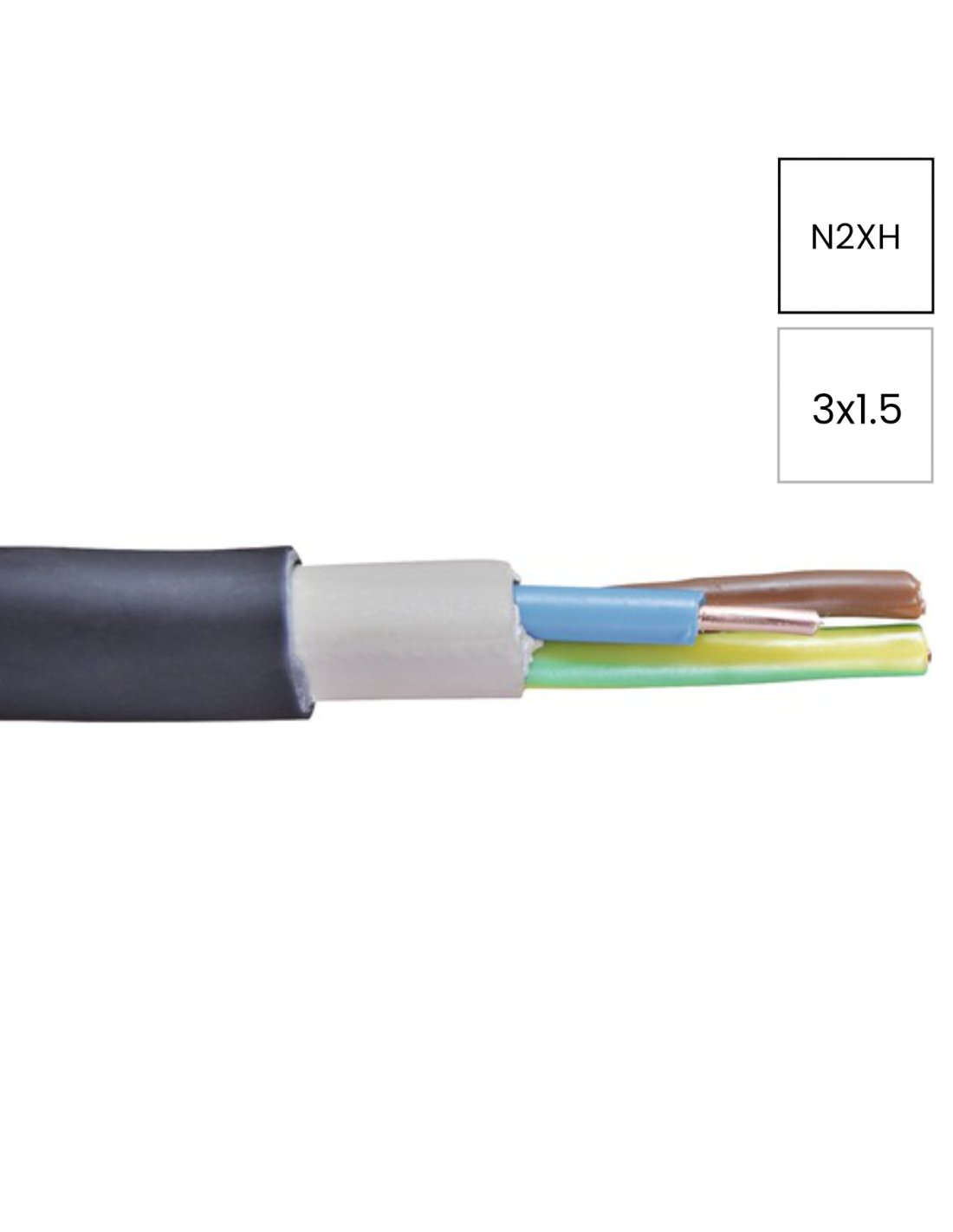

Cablu electric N2XH-J 3x1,5 mm², rigid, fără halogeni, HELUKABEL 53121
N2XH-J 3x1,5 mm² este un cablu electric rigid pentru energie și comandă, cu tensiunea nominală de 0,6/1 kV. Are trei conductoare de cupru masiv, dintre care unul verde-galben. Izolația este din polietilenă reticulată (XLPE), iar mantaua din poliolefină termoplastică fără halogeni.
Cablul se folosește în instalații unde comportarea la foc este un criteriu de proiectare. Este încercat la propagarea flăcării, la gazele de ardere și la densitatea fumului. Clasa de reacție la foc conform Regulamentului (UE) 305/2011 (CPR) este Dca. Varianta fără conductor verde-galben are codul HELUKABEL 53269.
Cablul este fabricat pentru HELUKABEL, de regulă în fabrica partenerului I.C.E.L. S.C.p.A. din Lugo, Italia. Pe manta apare numele fabricii, iar eticheta rolei poartă codul HELUKABEL 53121.
Limite electrice și termice de utilizare
Tensiunea nominală U0/U a cablului N2XH-J este de 0,6/1 kV, iar tensiunea de încercare de 4 kV. Temperatura maximă admisă la conductor în funcționare este de +90 °C. Domeniul de temperatură pentru montaj fix este −30 … +90 °C. Pozarea cablului se face între −5 °C și +50 °C.
Construcție
Conductoarele sunt din cupru neacoperit, masive și rotunde, clasa 1 conform IEC 60228 și DIN VDE 0295. Izolația conductoarelor este din XLPE, amestec tip 2XI1 conform HD 604 S1. Identificarea conductoarelor respectă DIN VDE 0293-308. Conductoarele sunt cablate în straturi și acoperite cu o manta interioară de umplere sau cu bandă. Mantaua exterioară este neagră, din poliolefină termoplastică, amestec tip HM4 conform HD 604 S1.
Comportare la foc
Cablul N2XH-J 3x1,5 mm² are clasa de reacție la foc Dca, conform Regulamentului (UE) 305/2011. Rolele fabricate de I.C.E.L. au clasa completă Dca-s1,d2,a1, conform EN 50575. Propagarea flăcării pe cablul N2XH-J este încercată conform EN 60332-3-24. Conținutul de halogeni al gazelor de ardere este încercat conform EN 60754-1. Corozivitatea gazelor de ardere este încercată conform EN 60754-2. Densitatea fumului este încercată conform EN 61034-1 și EN 61034-2.
Pozare și montaj
Cablul N2XH-J este destinat montajului fix, în medii uscate, umede sau ude. Se pozează pe, sub și în tencuială, în zidărie și în beton. În exterior și în pământ se pozează numai în tub de protecție. La pozarea în tub se evită acumularea apei în interiorul tubului.
Raza minimă de curbură este de 12 ori diametrul exterior al cablului. La diametrul exterior aproximativ de 13,0 mm, raza minimă este de circa 156 mm.
Variante înrudite din serie
N2XH-O 3x1,5 mm², cod HELUKABEL 53269, are aceeași construcție, fără conductor verde-galben. Seria N2XH cuprinde cabluri cu 1 până la 30 de conductoare și secțiuni de la 1,5 la 400 mm².
Date tehnice
| Marcă |
HELUKABEL |
| Cod HELUKABEL |
53121 |
| Denumire producător |
N2XH power cable, 0,6/1 kV, halogen-free, without functionality |
| Fabricat pentru HELUKABEL de |
I.C.E.L. S.C.p.A., Via Torricelli 4-6, Lugo, Italia |
| Marcaj pe manta |
I.C.E.L.; la livrările din alte fabrici partenere HELUKABEL, numele fabricii respective |
| Tip |
N2XH-J (cu conductor verde-galben) |
| Număr de conductoare × secțiune |
3 × 1,5 mm² |
| Echivalent AWG (aproximativ) |
16 |
| Tensiune nominală U0/U |
0,6/1 kV |
| Tensiune de încercare |
4 kV |
| Conductor |
cupru neacoperit, rotund masiv (re), clasa 1, IEC 60228 / DIN VDE 0295 |
| Izolație conductoare |
XLPE, amestec tip 2XI1, HD 604 S1 |
| Identificare conductoare |
DIN VDE 0293-308 |
| Manta interioară |
manta de umplere sau bandă |
| Manta exterioară |
poliolefină termoplastică, amestec tip HM4, HD 604 S1 |
| Diametru exterior (aproximativ) |
13,0 mm |
| Rază minimă de curbură |
12 × diametrul exterior |
| Masă cupru |
43,0 kg/km |
| Greutate (aproximativ) |
220,0 kg/km |
| Temperatură maximă la conductor |
+90 °C |
| Temperatură montaj fix |
−30 … +90 °C |
| Temperatură la pozare |
−5 … +50 °C |
| Rezistență la radiații |
până la 100 × 106 cJ/kg (100 Mrad) |
| Propagarea flăcării |
EN 60332-3-24, IEC 60332-3-24 |
| Conținut de halogeni |
EN 60754-1, IEC 60754-1 |
| Corozivitatea gazelor de ardere |
EN 60754-2, IEC 60754-2 |
| Densitatea fumului |
EN 61034-1+2, IEC 61034-1+2 |
| Clasă de reacție la foc (CPR) |
Dca, Regulamentul (UE) 305/2011 |
| Clasă CPR completă, role I.C.E.L. |
Dca-s1,d2,a1 |
| Standard de produs CPR |
EN 50575:2014 + A1:2016 |
| Culoare manta |
negru |
| Standard de fabricație |
DIN VDE 0276-604, HD 604 S1 partea 1 și partea 5G |
| Materiale |
fără cadmiu, fără silicon, fără substanțe care afectează aderența lacurilor |
| Conformitate |
Directiva 2014/35/UE (joasă tensiune), marcaj CE |
| Certificat |
certificat de conformitate 2.1 conform EN 10204, valabil până la 31.12.2027 |
| Unitate de ambalaj producător |
100 m, 500 m, 1000 m |
| Cod vamal |
85444995 |
| EAN |
4060892269448 |
Întrebări frecvente
Ce diferență este între N2XH-J și N2XH-O 3x1,5 mm²?
N2XH-J 3x1,5 mm² (HELUKABEL 53121) are trei conductoare, dintre care unul verde-galben. N2XH-O 3x1,5 mm² (HELUKABEL 53269) are trei conductoare, fără conductor verde-galben. Restul construcției este identic.
La ce tensiune se folosește cablul N2XH-J 3x1,5 mm²?
Tensiunea nominală U0/U a cablului N2XH-J 3x1,5 mm² este de 0,6/1 kV. Tensiunea de încercare este de 4 kV.
Ce temperaturi admite cablul N2XH-J în funcționare și la pozare?
Temperatura maximă admisă la conductorul cablului N2XH-J este de +90 °C. Domeniul de temperatură pentru montaj fix este −30 … +90 °C. Pozarea cablului se face numai între −5 °C și +50 °C.
Ce clasă CPR are cablul N2XH-J 3x1,5 mm²?
Cablul N2XH-J 3x1,5 mm² (HELUKABEL 53121) are clasa de reacție la foc Dca, conform Regulamentului (UE) 305/2011 privind produsele pentru construcții. Rolele fabricate de I.C.E.L. au clasa completă Dca-s1,d2,a1. Clasa rolei livrate este indicată pe eticheta acesteia.
Ce încercări la foc are cablul N2XH-J fără halogeni?
Cablul N2XH-J este încercat la propagarea flăcării conform EN 60332-3-24. Gazele de ardere sunt încercate pentru conținutul de halogeni conform EN 60754-1 și pentru corozivitate conform EN 60754-2. Densitatea fumului este încercată conform EN 61034-1 și EN 61034-2.
De ce pe cablu scrie I.C.E.L. și nu HELUKABEL?
Cablul HELUKABEL 53121 este fabricat pentru HELUKABEL în fabrica partenerului I.C.E.L. S.C.p.A. din Lugo, Italia. Pe manta apare numele fabricii. Eticheta rolei poartă codul HELUKABEL 53121 și EAN-ul produsului. Unele livrări pot proveni de la alte fabrici partenere HELUKABEL. Producătorul, declarația de performanță și clasa CPR sunt indicate pe eticheta fiecărei role.
Se poate poza cablul N2XH-J în exterior sau în pământ?
Cablul N2XH-J se pozează în exterior și în pământ numai în tub de protecție. La pozarea în tub se evită acumularea apei în interiorul tubului.
Ce garanție se aplică produsului?
Pentru clienții persoane fizice se aplică garanția legală de conformitate de 24 de luni de la data livrării, conform OUG 140/2021. Pentru clienții persoane juridice se aplică garanția comercială acordată de producător și condițiile contractuale, potrivit Codului civil.
