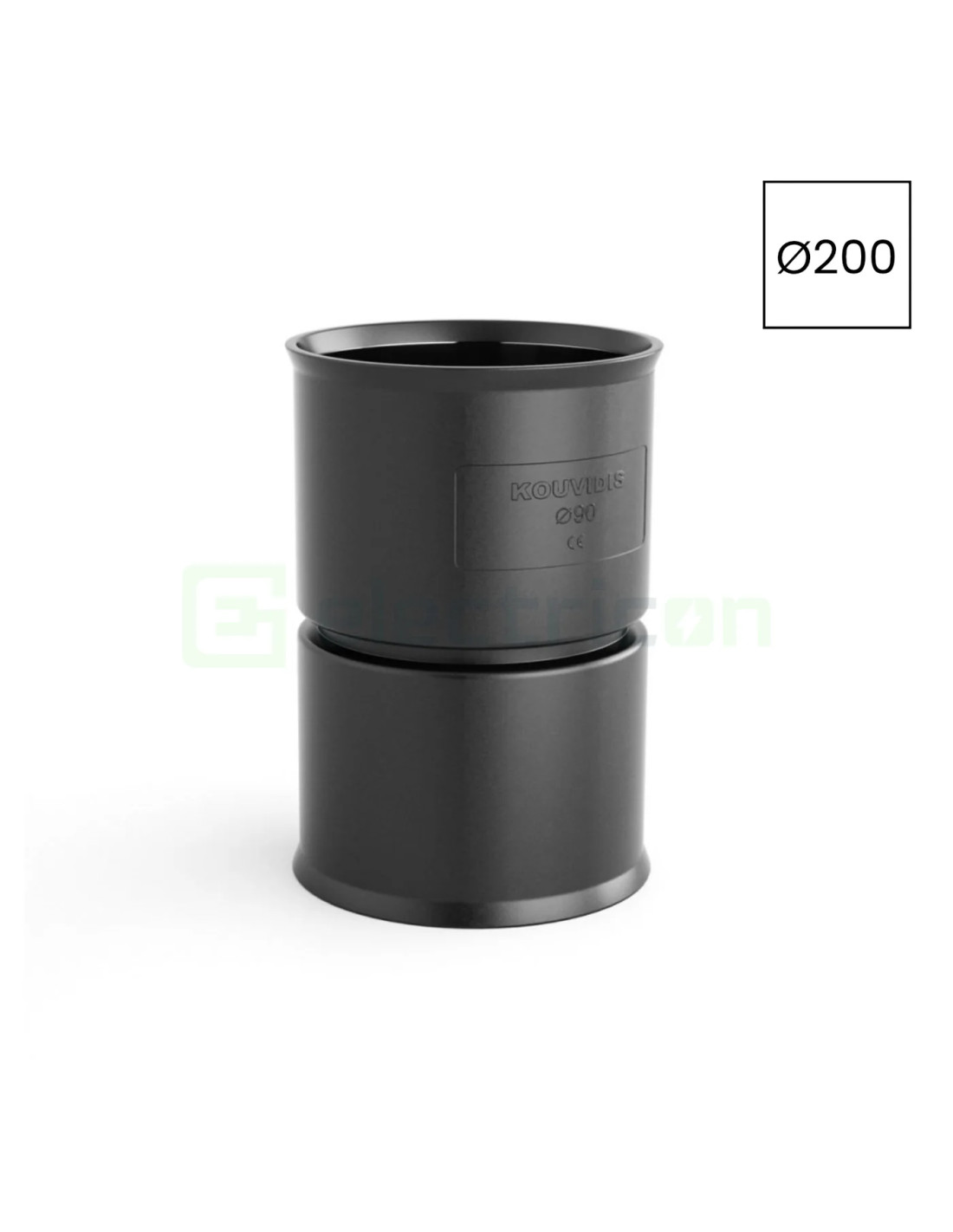

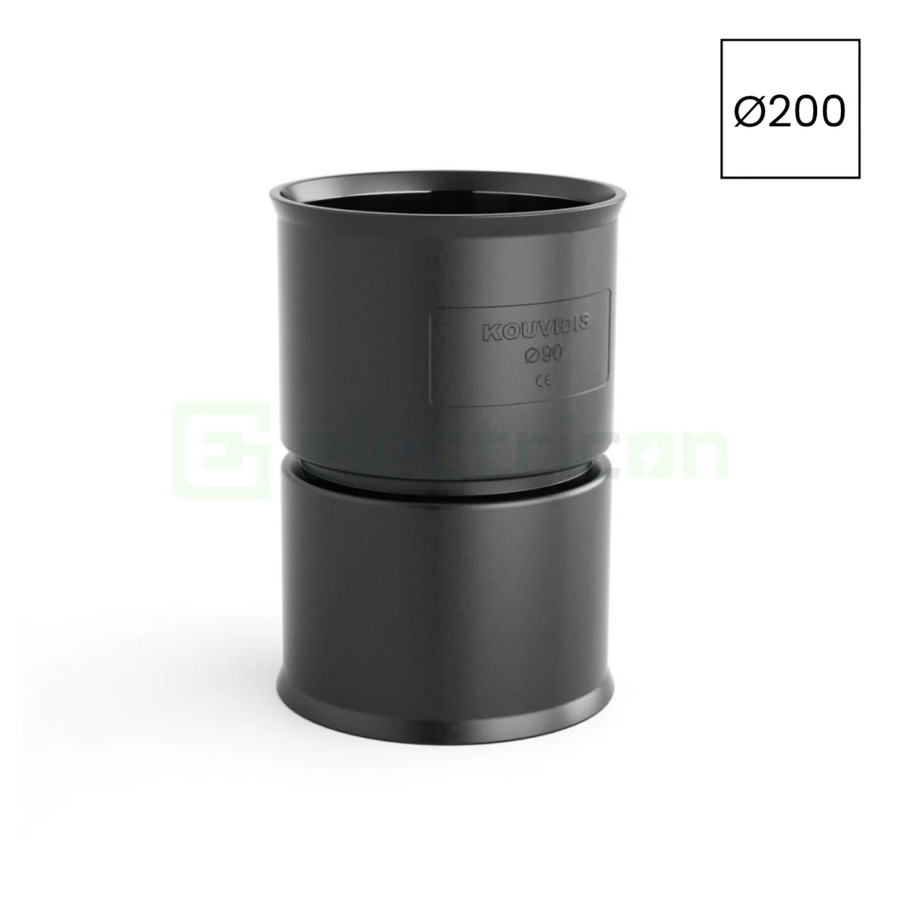

Kouvidis – mufă cu cârlige pentru tuburile GEONFLEX și GEOSUB

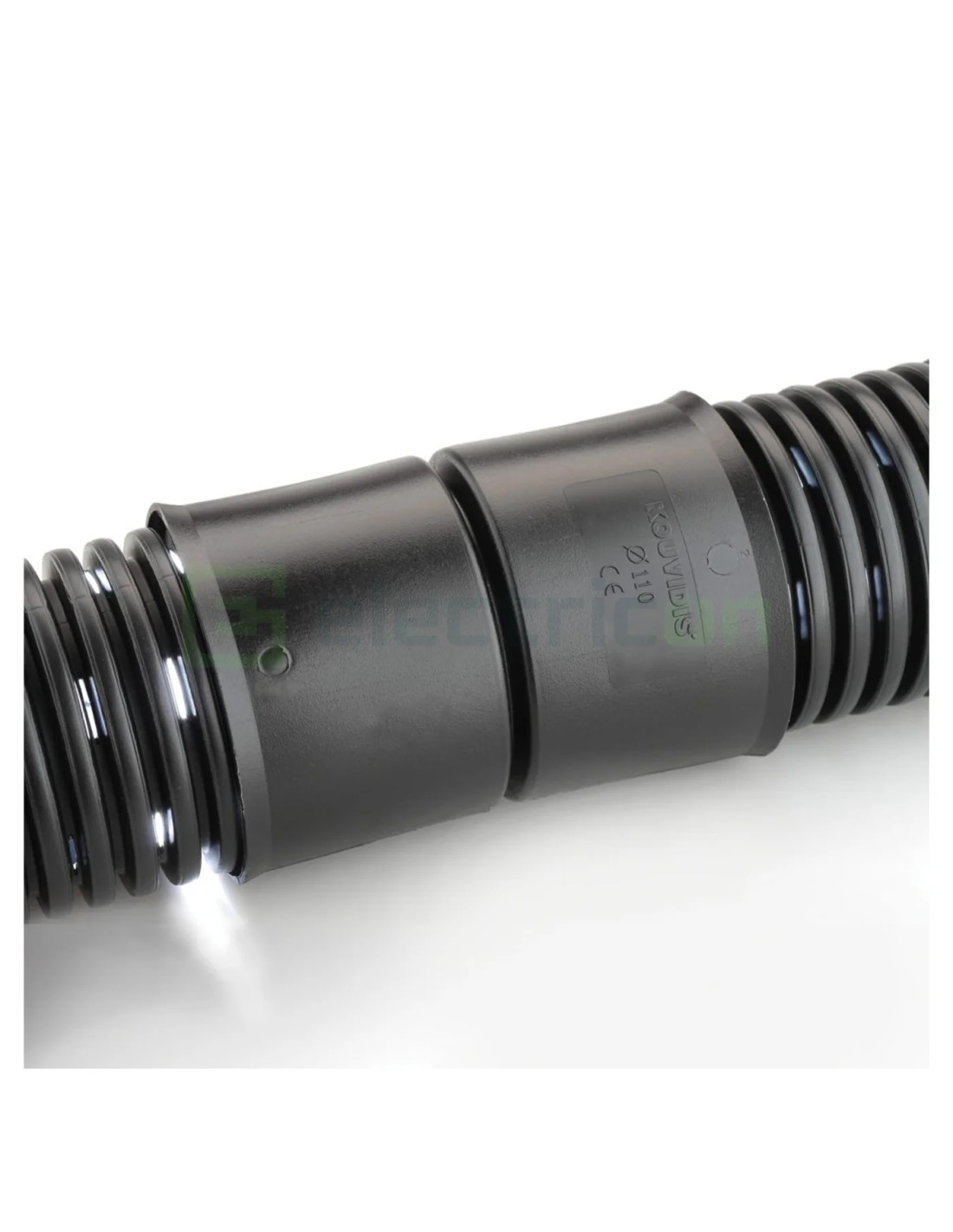

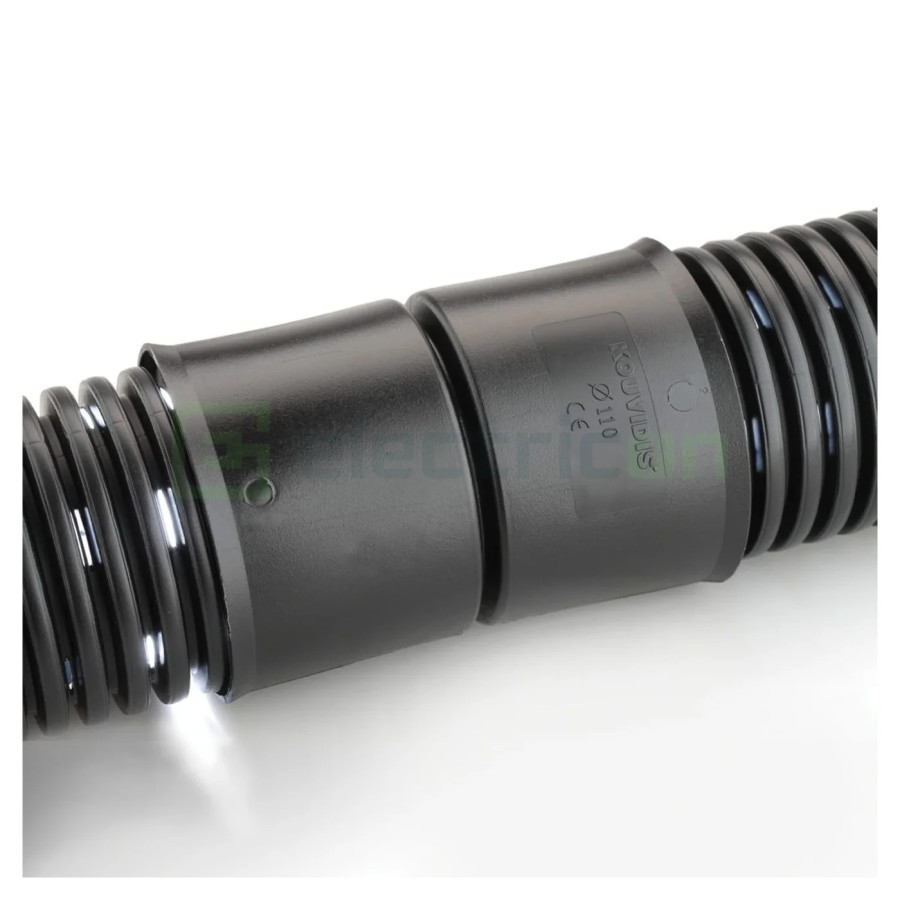

Mufa cu cârlige Kouvidis este un accesoriu pentru conectarea tuburilor cu perete dublu GEONFLEX și GEOSUB utilizate în rețele electrice și de telecomunicații îngropate.

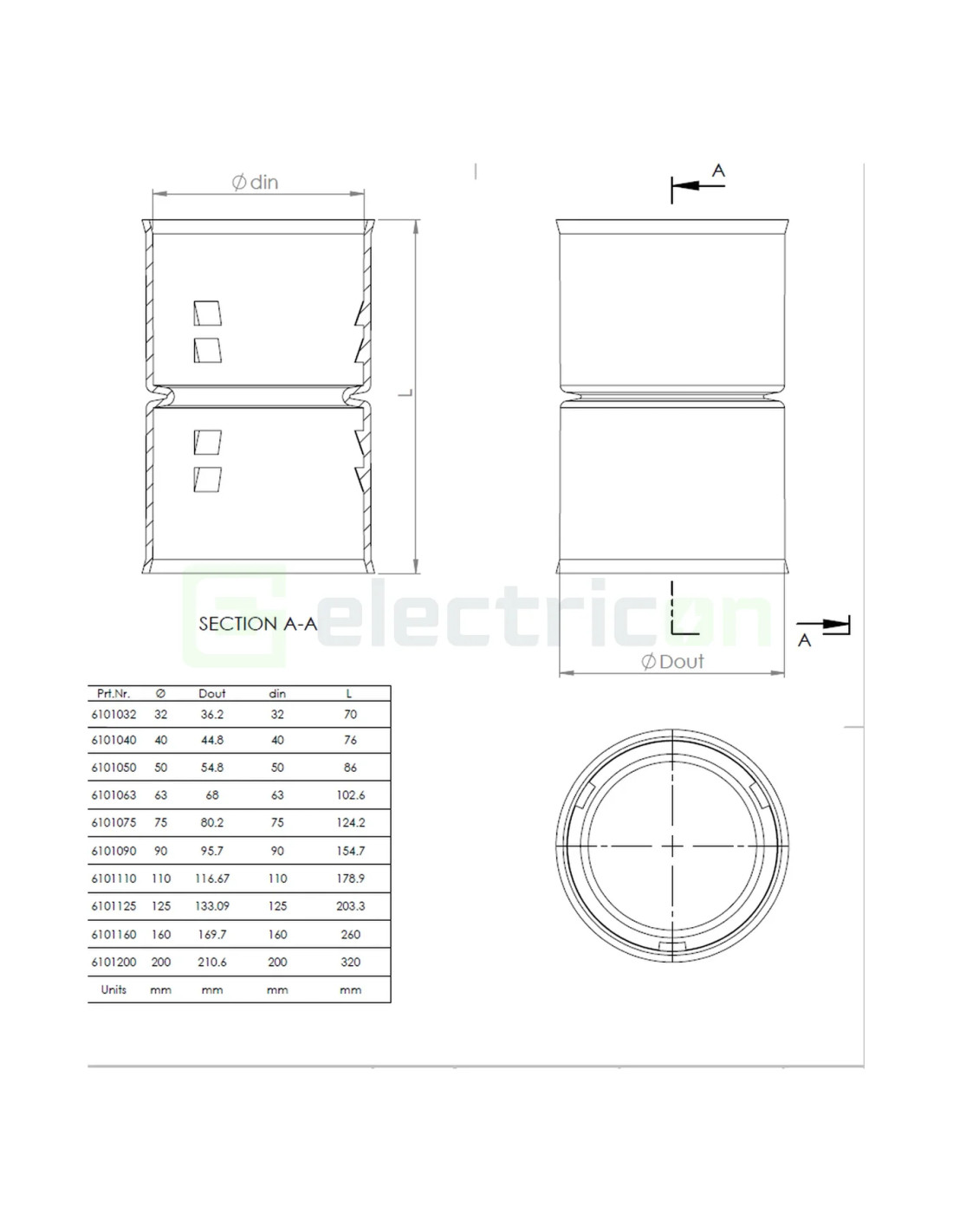

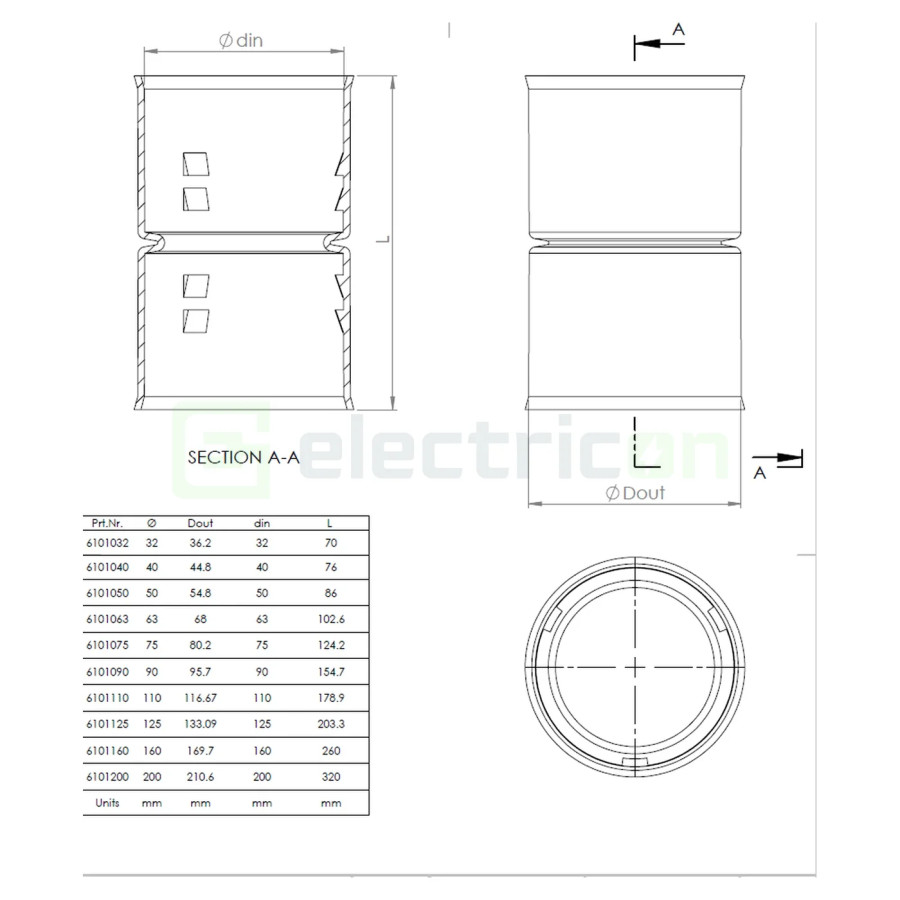

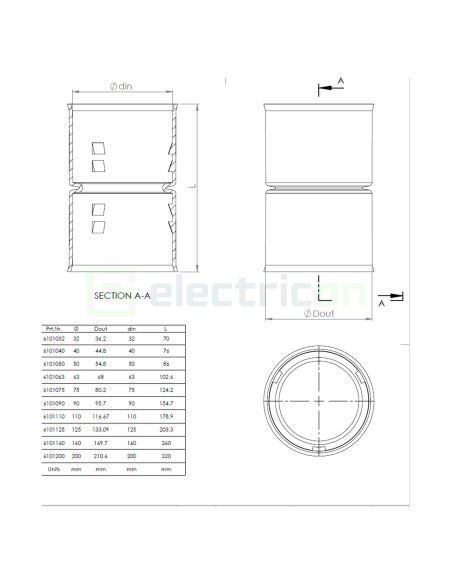

Construcția mufei este concepută pentru fixarea și alinierea celor două tuburi în timpul realizării traseului. Mufa are cârlige duble perimetrale pe ambele părți și o margine interioară care ajută la poziționarea corectă a conductelor.
Ce înseamnă caracteristicile acestui produs
Trei cârlige duble perimetrale pe fiecare parte – elementele de prindere din interiorul mufei contribuie la reținerea tuburilor după introducere și la menținerea îmbinării în poziție.
Margine interioară de poziționare – ajută la fixarea și asamblarea corectă a celor două segmente de tub.
Profil de intrare pentru introducerea tubului – forma zonei de intrare facilitează introducerea conductei în mufă, iar geometria interioară contribuie la reținerea acesteia după montaj.
IP40 cu tuburile GEOSUB – reprezintă gradul de protecție obținut pentru sistemul format din mufă și tubul GEOSUB compatibil.
IP44 cu tuburile GEONFLEX – conectarea mufei la un tub GEONFLEX compatibil permite sistemului să atingă gradul de protecție IP44.
IP68 cu etanșant Kouvidis – atunci când îmbinarea este realizată cu produsul de etanșare Kouvidis compatibil, sistemul poate atinge gradul de protecție IP68.
Interval de temperatură -5…+90 °C – reprezintă domeniul de temperatură declarat de producător pentru această familie de accesorii.
Material fără halogeni – mufa este realizată din polietilenă de înaltă densitate termoplastică special stabilizată, fără halogeni și fără metale grele conform cerințelor privind restricționarea substanțelor periculoase.
Stabilizare împotriva radiațiilor ultraviolete – materialul este stabilizat pentru a îmbunătăți rezistența la îmbătrânirea produsă de expunerea la radiații ultraviolete.
Produs propagator al flăcării – mufa este destinată rețelelor îngropate și nu trebuie prezentată ca produs care nu propagă flacăra.
Aprobare VDE – sistemul de conectare a fost testat și certificat de Institutul German VDE.
Aplicații recomandate
Ideal
Recomandat
— Nerecomandat
| Domeniu de utilizare |
Marcaj |
| Montaj aparent interior (Exposed) |
— |
| Înglobat în beton (Concrete) |
— |
| Sub tencuială (Concealed underplaster) |
— |
| Pereți din gips-carton (Concealed dry wall) |
— |
| Sub pardoseală în șapă (Underfloor in screed) |
— |
| Exterior (Outdoor) |
— |
| Îngropat direct (Buried underground) |
|
| Lemn (Wood) |
— |
| Podea / tavan ascuns (Concealed floor / ceiling) |
— |
Accesorii și compatibilitate
Mufa este compatibilă cu tuburile Kouvidis GEONFLEX și GEOSUB și trebuie aleasă la același diametru exterior nominal cu tuburile care urmează să fie conectate.
Pentru realizarea unei îmbinări cu grad de protecție IP68 se utilizează împreună cu adezivul și etanșantul Kouvidis compatibil.
Ce conține pachetul
Pachetul conține mufele de conectare cu cârlige Kouvidis în varianta selectată.
