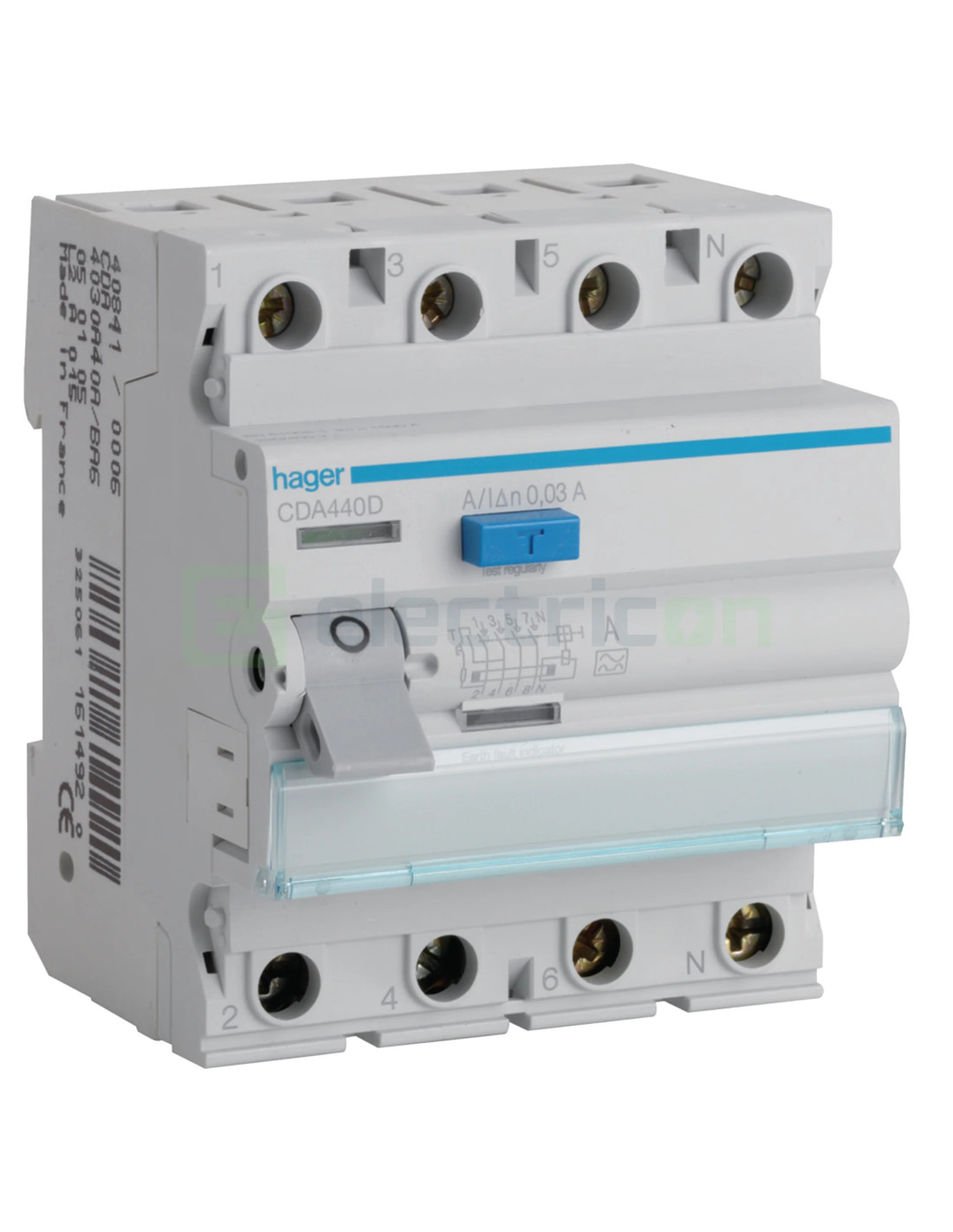

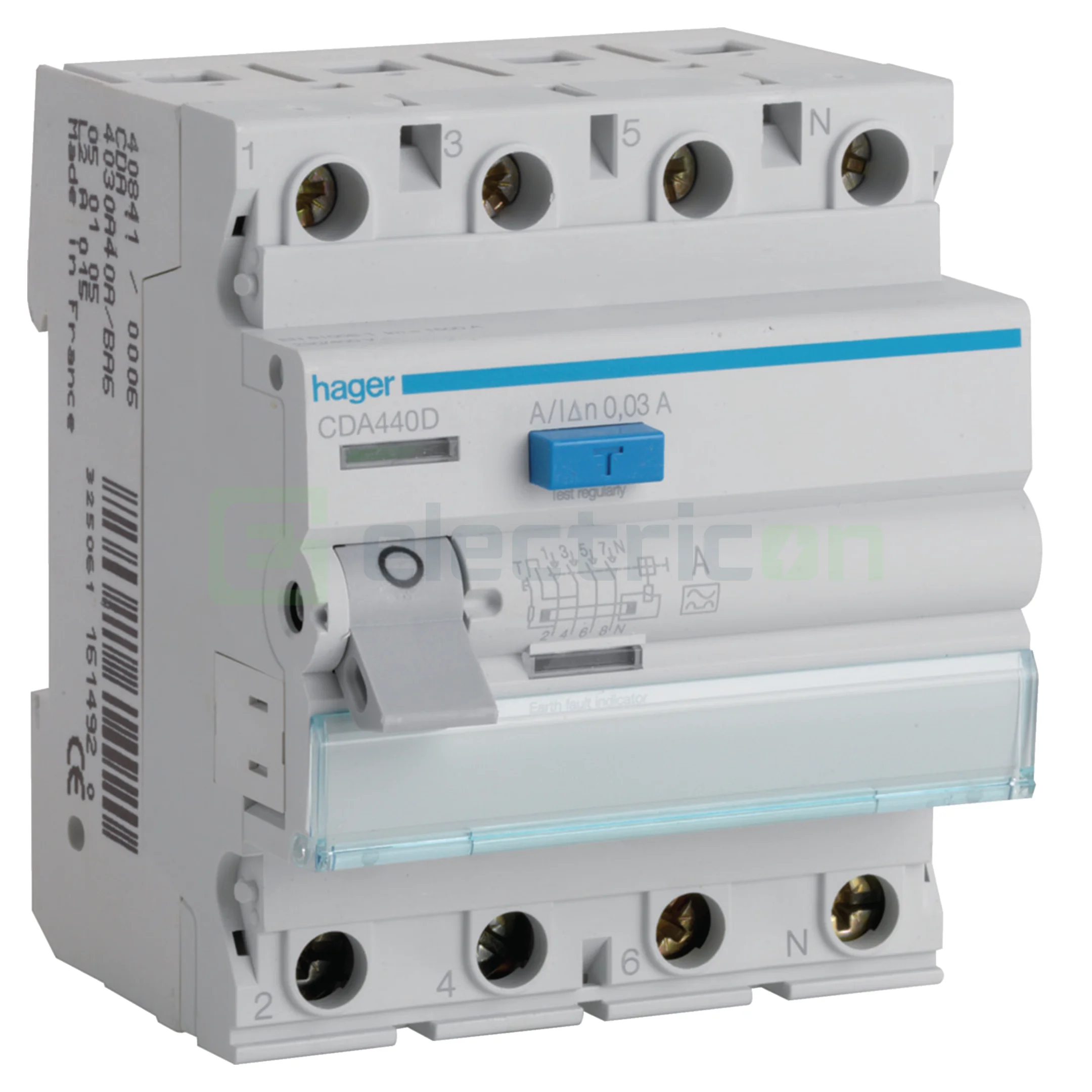

Intrerupator de curent rezidual 4 poli 6kA 40A 30mA tip A
Proprietati tehnice:
Arhitectură
| Poziție neutră: |
dreapta |
| Număr de poli: |
4 P |
| Tip de montaj: |
Şină DIN |
Funcții
| Comutare simultană N-neutru: |
da |
| Sigilabil: |
da |
Compatibilitate
| Compatibil pentru montaj pe șină DIN: |
da |
Principalele caracteristici electrice
| Tensiune nominală de regim curent alternativ: |
230 / 400 V |
| Frecvenţă: |
50 Hz |
Voltaj
| Tensiune de izolare: |
500 V |
| Rezistenţa la tensiunea nominală de impuls: |
4000 V |
Curent electric
| Curent rezidual de calcul: |
30 mA |
| Curent nominal: |
40 A |
| Putere curent supratensiune (valuri 8/20 μs): |
0,25 kA |
| Capacitate de rupere și deschidere: |
1,5 kA |
| Curent scurtcircuit confrom EN 61008-1: |
6 kA |
Curent electric/temperatură
| Curent nominal -25°C: |
40 A |
| Curent nominal -20°C: |
40 A |
| Curent nominal -15°C: |
40 A |
| Curent nominal -10°C: |
40 A |
| Curent nominal -5°C: |
40 A |
| Curent nominal 0°C: |
40 A |
| Curent nominal 5°C: |
40 A |
| Curent nominal 10°C: |
40 A |
| Curent nominal 15°C: |
40 A |
| Curent nominal 20°C: |
40 A |
| Curent nominal 25°C: |
40 A |
| Curent nominal 30°C: |
40 A |
| Curent nominal 35°C: |
40 A |
| Curent nominal 40°C: |
40 A |
| Curent nominal 45°C: |
40 A |
| Curent nominal 50°C: |
40 A |
| Curent nominal 55°C: |
40 A |
| Curent nominal 60°C: |
40 A |
| Curent nominal 65°C: |
40 A |
| Curent nominal 70°C: |
40 A |
Frecvență
Putere
| Putere disipată totală în condiţii de curent nominal: |
6,5 W |
| Putere disipată per pol: |
2,3 W |
Declanșare
| Protecție împotriva declanșărilor nedorite: |
nu |
| Întârziere pe termen scurt a declanșării: |
nu |
Rezistență
| Durata de viaţă electrică în număr de cicluri: |
2000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: |
4000 |
Dimensiuni
| Adâncimea produsului instalat: |
70 mm |
| Înălţimea produsului instalat: |
83 mm |
| Lăţime produsului instalat: |
70 mm |
| Dimensiune construcție (DIN 43880): |
1 |
Montare
| Cuplu: |
2,8 Nm |
| Tip conexiuni inferioare dispozitive modulare: |
BIconnect |
| Mobilitate dispozitive modulare: |
nu |
| Bază inferioară pentru dispozitivele modulare: |
da |
Conexiune
| Conex. ieşire şurub cu conductor rigid: |
1 / 25 mm² |
| Diametrul conexiunii cu conductor flexibil: |
1 - 16 mm² |
| Diametrul conexiunii cu conductor rigid: |
1 - 25 mm² |
| Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: |
1 / 25 mm² |
| Montaj terminale cu șurub pentru cablu flexibil: |
1 / 16 mm² |
| Secțiune cablu flexibil pentru terminale cu șurub: |
1 / 16 mm² |
| Tip de conexiune: |
Tehnică de înfiletare |
Echipament
Standarde
| Text standard: |
EN 61008-1 |
| Conform directivelor europene WEEE: |
afectat |
Protecție
| Tip de protecţie IP: |
IP20 |
| Tipul curentului rezidual: |
A |
Condiții de utilizare
| Temperatură lucru: |
-25…40 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: |
2 |
| Altitudine: |
2000 m |
| Temperatură depozitare/transport: |
-55…70 °C |
