RCCB - Întrerupător diferențial - tip B 40A 30mA 10kA 1P+N 4M Hager CDB540E

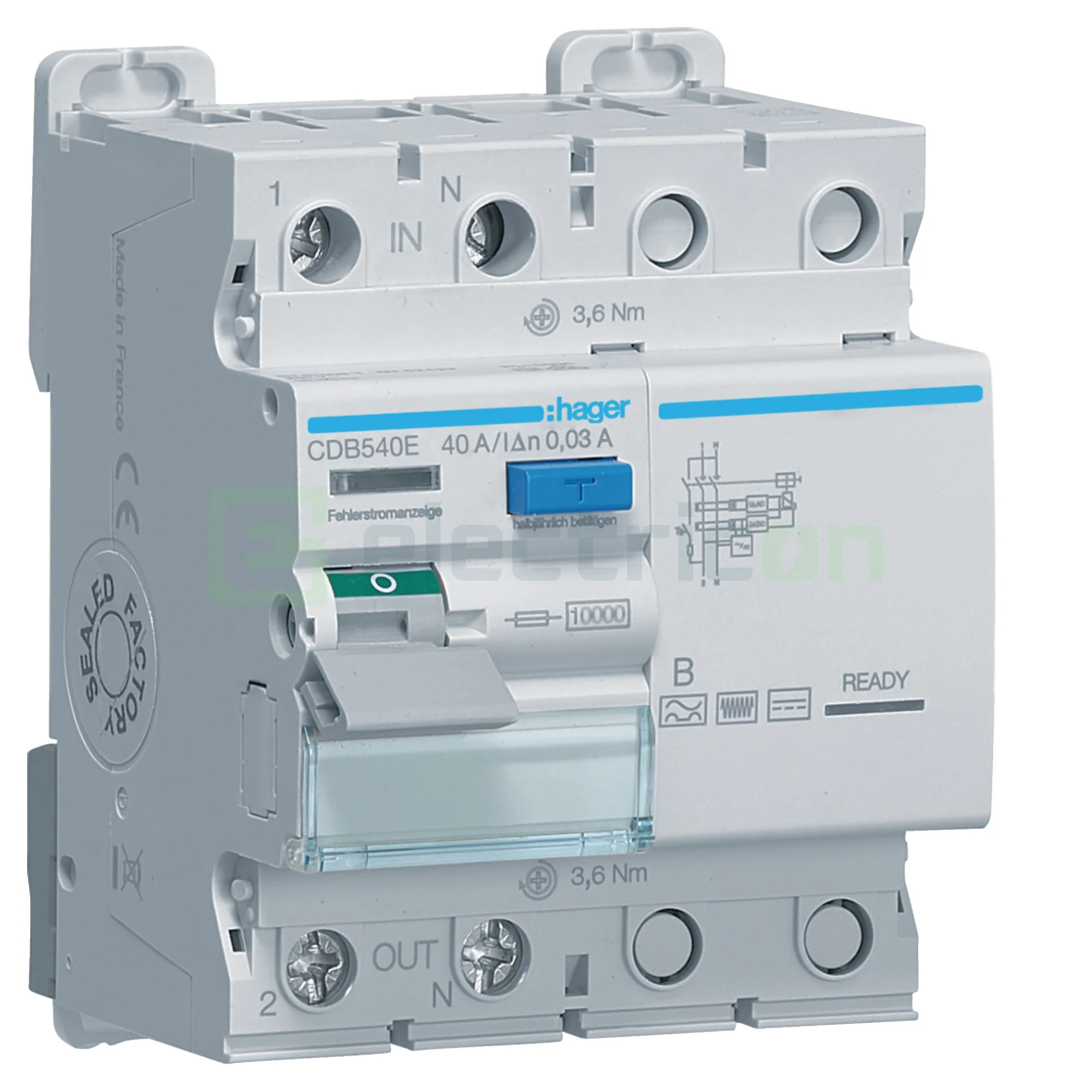

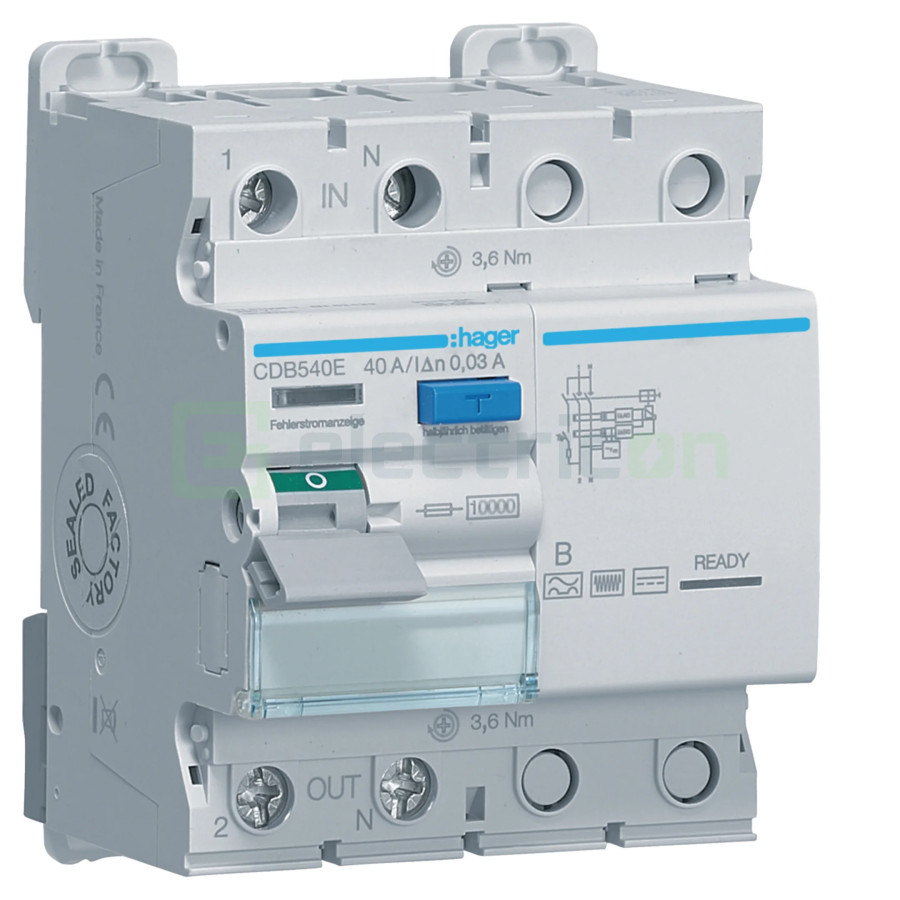

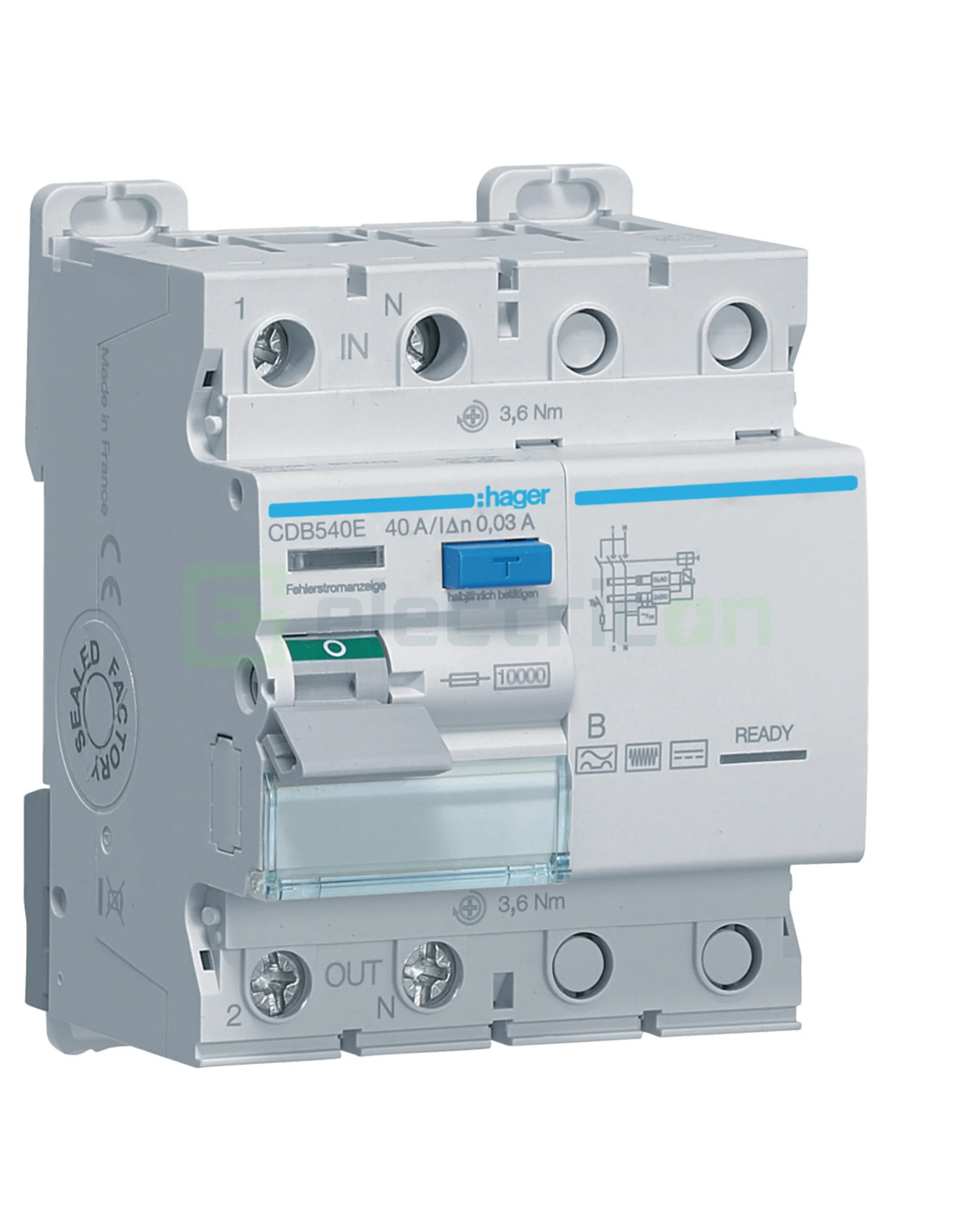

Întrerupător diferențial tip B Hager CDB540E

CDB540E este un întrerupător diferențial pur, fără protecție la supracurent, pentru circuite monofazate în care lucrează electronică de putere. Detectează curenți de defect alternativi sinusoidali, curenți continui pulsatorii și curenți continui netezi. Partea independentă de tensiunea rețelei acoperă frecvențe de bază de la 50 Hz la 100 kHz. Partea dependentă de tensiunea rețelei asigură detectarea curenților de defect continui netezi.

Aparatul ocupă 4 module pe șina DIN și are butonul de test T pe partea frontală.

Limite electrice de utilizare

• Curent nominal 40 A, declarat constant pe tot intervalul de temperatură, de la –25 °C la 70 °C.
• Curent rezidual nominal de declanșare 30 mA.
• Tensiune nominală de utilizare 230 V curent alternativ, tensiune maximă de funcționare 253 V.
• Frecvență nominală 50 Hz, tensiune nominală de izolație 400 V.
• Curent nominal de scurtcircuit condiționat 10 kA conform EN 61008-1.
• Capacitate de rupere și deschidere 0,80 kA.
• Putere disipată la curentul nominal 3,31 W.
• Altitudine maximă de utilizare 2000 m.

Aparatul nu asigură protecție la suprasarcină și la scurtcircuit. Circuitul se protejează în amonte cu un întrerupător automat sau cu o siguranță fuzibilă de maximum 40 A. Valoarea de 10 kA este un curent de scurtcircuit condiționat și presupune prezența acestui aparat de protecție.

Aparatul este prevăzut pentru rețele de curent alternativ monofazate și trifazate. Nu se utilizează în rețele de curent continuu.

Peste 1 kHz, curentul de declanșare al aparatelor de tip B se situează sub 2 A. În acest domeniu se află frecvențele de comutație ale convertizoarelor de frecvență uzuale, iar continuitatea în funcționare a instalației este maximă. Producătorul precizează că, la aparatele de tip B, protecția la incendiu nu este asigurată în acest domeniu de frecvențe.

Conexiuni

• Bornă superioară cu șurub, bornă inferioară biconnect, ambele aliniate.
• Conductori rigizi 1 – 25 mm², conductori flexibili 1 – 16 mm².
• Lungime de dezizolare 14 mm.
• Cuplu de strângere 3,6 Nm pe borna superioară și pe cea inferioară.

Toți conductorii activi trec prin aparat, faza și neutrul. Producătorul recomandă alimentarea pe bornele superioare și racordarea consumatorilor pe bornele inferioare. Sensul de racordare contează pentru corectitudinea măsurătorilor de izolație.

Testul de izolație al instalației se face numai cu aparatul deconectat din circuit. Un test de izolație cu aparatul sub tensiune sau efectuat pe bornele inferioare poate da valori eronate, din cauza sursei interne de alimentare.

Montaj și construcție

• Montaj pe șină DIN, 4 module, lățime 72 mm, înălțime 85 mm, adâncime 70 mm.
• Grad de protecție IP20, deci montaj exclusiv în tablou închis.
• Temperatură de funcționare –25 °C … 70 °C.
• Durabilitate electrică 10.000 de cicluri, durabilitate mecanică 20.000 de manevre.
• Indicator de poziție a contactelor pe fața aparatului.

Verificarea funcțională se face cu tensiune aplicată, prin apăsarea butonului de test T. Producătorul recomandă repetarea testului cel puțin o dată la 6 luni la instalațiile fixe și în fiecare zi de lucru la instalațiile nefixe. Montarea și punerea în funcțiune se execută numai de un electrician calificat, conform normelor de instalare în vigoare.

Aplicații

Producătorul indică aparatul pentru circuite cu stații de încărcare a vehiculelor electrice, instalații fotovoltaice și convertizoare de frecvență. Acestea sunt situațiile în care pot apărea curenți de defect continui netezi. Un diferențial de tip AC sau de tip A nu detectează acest tip de curent.

Manualul aparatului cuprinde mai multe atenționări pentru instalațiile cu echipamente electronice:

• Filtrele CEM integrate sau montate în amonte și cablurile ecranate produc curenți de fugă mari.
• Numărul maxim de echipamente electronice racordate în aval depinde de nivelul acestor curenți de fugă.
• Cablurile de motor ecranate lungi pot impune montarea unui filtru sinusoidal la ieșirea convertizorului.
• Instalația nu se pune sub tensiune de la diferențial, ci de la un contactor sau de la un întrerupător multipolar rapid.
• Un filtru CEM cu 3 conductori alimentează numai echipamentul electronic pentru care a fost prevăzut.
• Dacă frecvența de comutație a echipamentului provoacă declanșări, ea se modifică.
