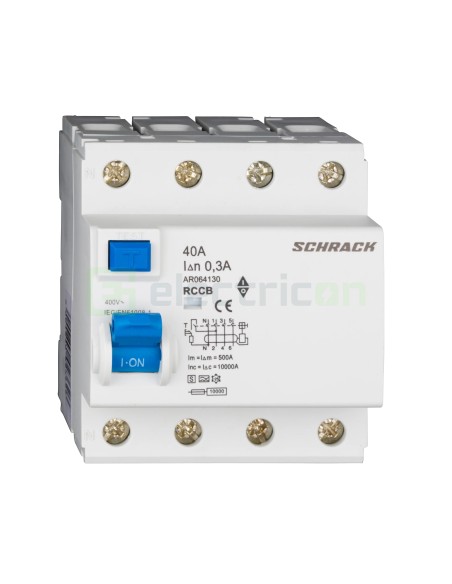

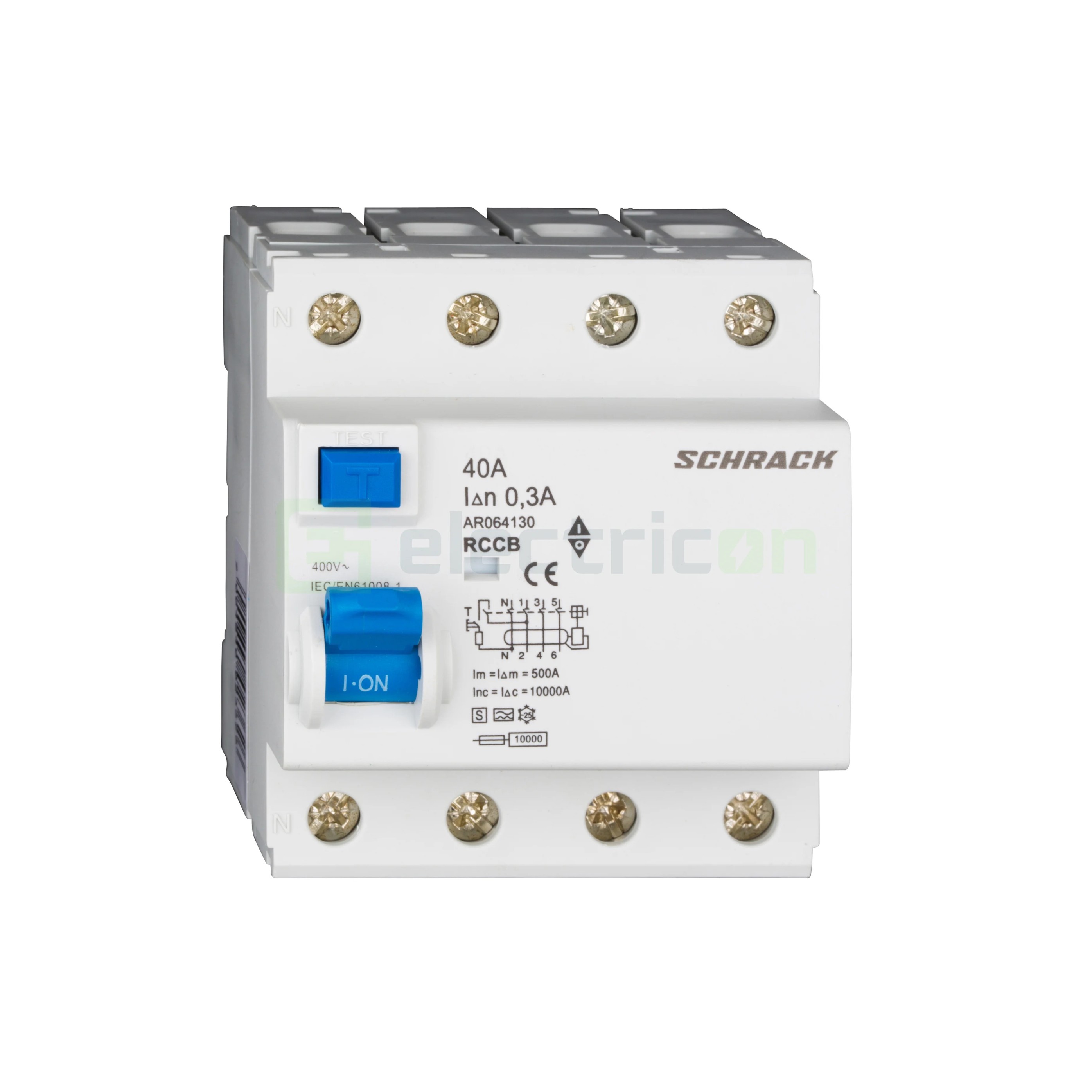

Întrerupător diferențial selectiv tip A, 4P, 40 A, 300 mA - Schrack AMPARO AR064130

Întrerupător diferențial selectiv tip A, 4P, 40 A, 300 mA Schrack AMPARO AR064130

Schrack AR064130 este un întrerupător diferențial tetrapolar din seria AMPARO. Se folosește în rețele trifazate cu neutru, la tensiunea nominală de 230/400 V c.a. Aparatul deconectează circuitul la apariția unui curent de defect de 300 mA. Detectează curenți de defect alternativi sinusoidali și curenți continui pulsatorii, conform categoriei A.

Declanșarea este întârziată, conform tipului S (selectiv). La curentul rezidual nominal, timpul de declanșare este cuprins între 130 ms și 500 ms. Un diferențial instantaneu montat în aval are astfel timp să deconecteze primul circuitul cu defect. Restul instalației rămâne alimentat.

Limite electrice de utilizare

• Tensiune nominală 230/400 V c.a., frecvență nominală 50/60 Hz.
• Curent nominal 40 A.
• Curent rezidual nominal de declanșare IΔn 300 mA.
• Curent rezidual de nedeclanșare de cel mult 0,5 × IΔn, adică 150 mA.
• Curent nominal de scurtcircuit condiționat Inc 10 kA.
• Capacitate nominală de rupere Im 500 A.
• Tensiune nominală de izolație 500 V, tensiune de ținere la impuls Uimp 6 kV.
• Putere disipată 17 W.

Timpii de declanșare declarați pentru tipul S sunt următorii:

• la 1 × IΔn: între 130 ms și 500 ms;
• la 2 × IΔn: între 60 ms și 200 ms;
• la 5 × IΔn: între 50 ms și 150 ms.

Aparatul nu asigură protecție la suprasarcină și la scurtcircuit. Pentru scurtcircuit, siguranța fuzibilă gG din amonte are cel mult 63 A. Pentru suprasarcina termică, siguranța fuzibilă gG din amonte are cel mult 25 A.

Cu IΔn de 300 mA, aparatul nu se alege pentru circuitele care cer protecție suplimentară cu un diferențial de cel mult 30 mA. Curenții de defect continui netezi nu intră în domeniul de detectare al categoriei A.

Conexiuni

Bornele au funcție dublă și se află pe ambele părți ale aparatului. Fiecare bornă primește conductori sau pinul unei barete de alimentare. Neutrul se conectează pe partea stângă, la bornele N1 sus și N2 jos. Bornele sunt prevăzute pentru conductori de cupru.

Combinațiile de conductori admise pe o bornă sunt următoarele:

• conductor rigid unifilar, 1 … 6 mm²: până la doi conductori, la orice secțiune din domeniu;
• conductor rigid multifilar, 10 … 35 mm²: un conductor până la 35 mm², doi conductori până la 16 mm²;
• conductor flexibil fără tub terminal, 1 … 35 mm²: un conductor până la 35 mm², doi conductori până la 16 mm²;
• conductor flexibil cu tub terminal, 1 … 25 mm²: un singur conductor pe bornă.

Montaj și construcție

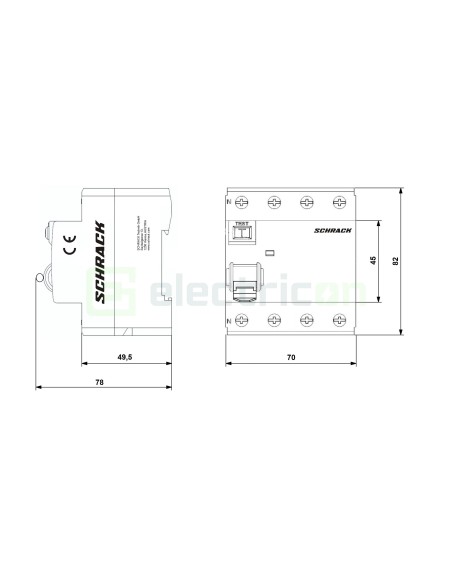

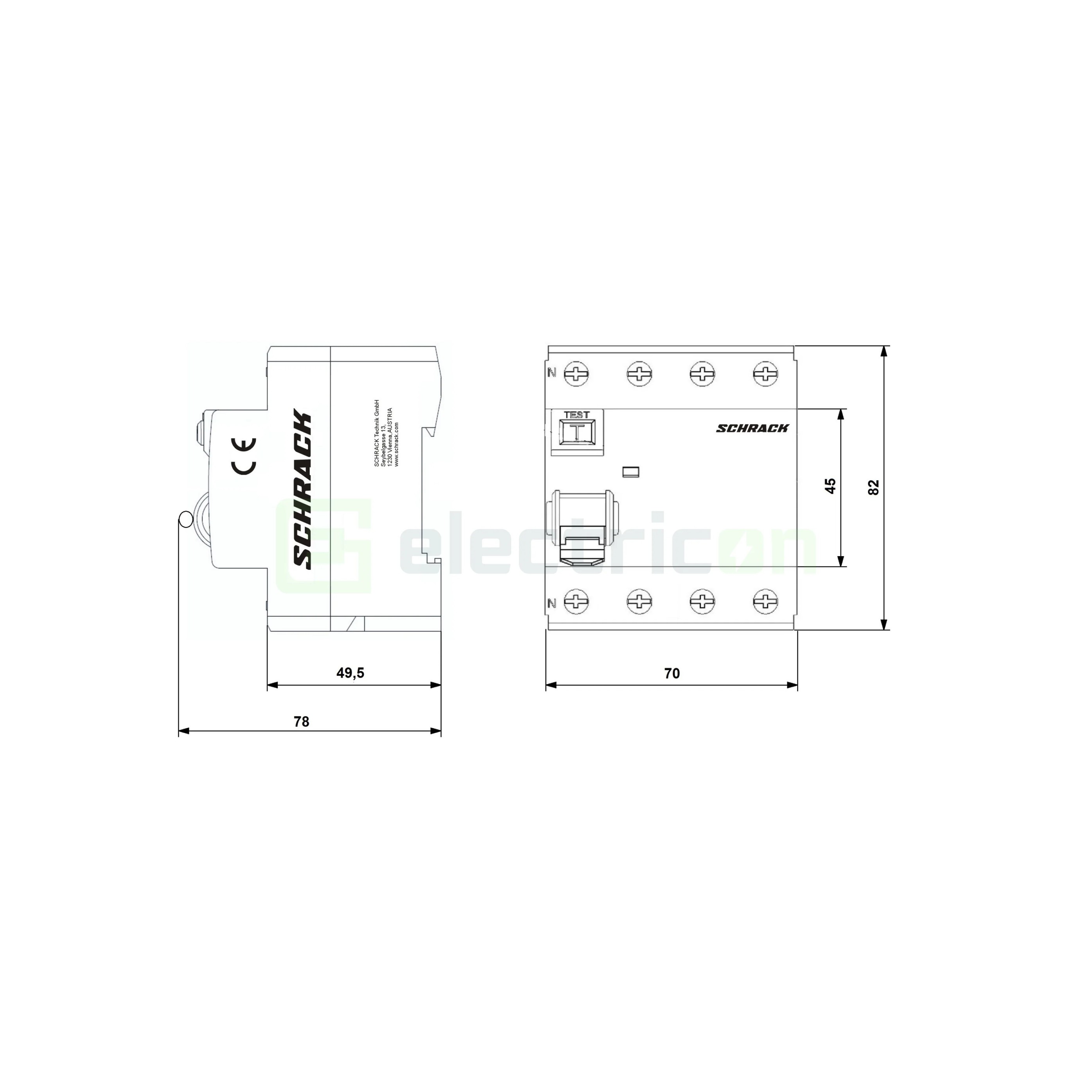

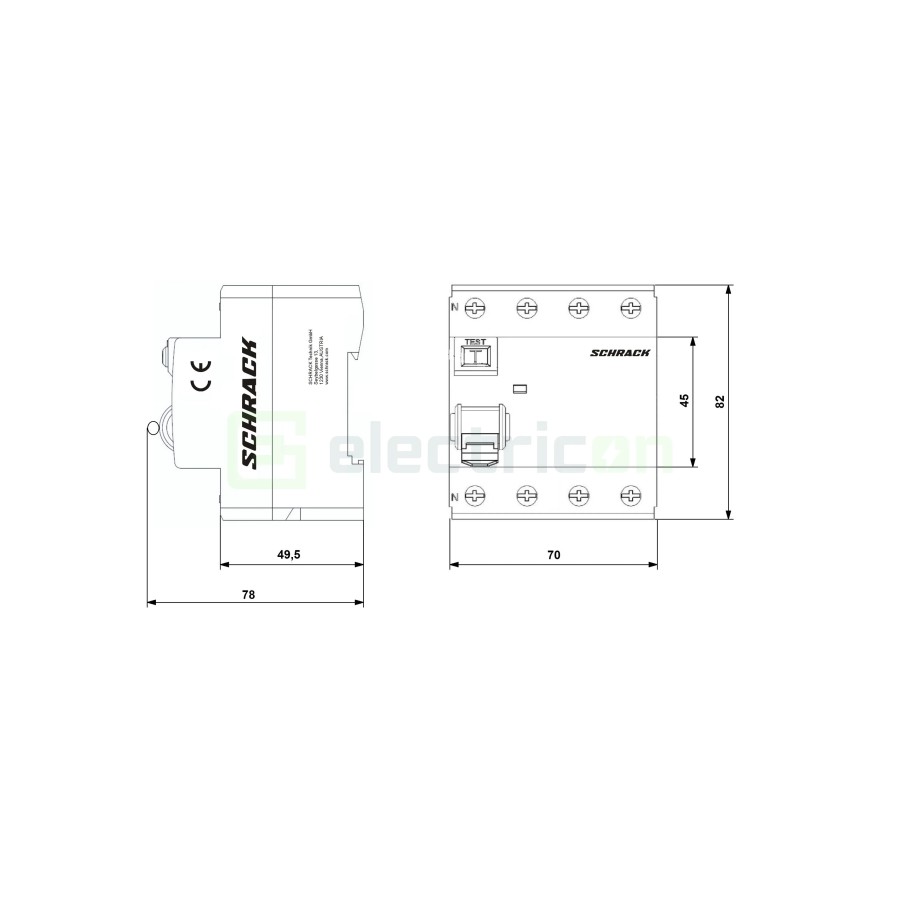

Aparatul se montează pe șină DIN de 35 mm conform EN 60715, cu clips de fixare rapidă. Are lățimea de 72 mm și înălțimea de 84 mm. Gradul de protecție este IP20, iar gradul de poluare este 2. Temperatura ambiantă admisă pentru montaj deschis este de –25 °C … +55 °C.

Indicatorul de stare de pe fața aparatului devine roșu după declanșare. Funcționarea se verifică lunar, cu butonul de test T. Montajul se execută numai de un electrician calificat.

Aplicații

Tipul S se montează în amonte de diferențiale instantanee, pentru selectivitate între treptele de protecție. Un exemplu este intrarea unui tablou trifazat de distribuție, cu diferențiale instantanee pe circuitele din aval. Categoria A acoperă și circuitele cu receptoare care produc curenți de defect continui pulsatorii.

Accesorii recomandate de producător

• Schrack BSA90170: baretă compactă pentru un diferențial 4P și opt întrerupătoare automate 1P+N, 12 module. Nu se fragmentează, nu se scurtează și nu necesită capac de capăt.
• Schrack BSA90120: baretă de alimentare cu lamelă, 1 pol, albastră, 1 m, pentru aparate 1P+N de 1 modul. Lățimea modulului este de 17,8 mm, iar bareta se fragmentează din ambele capete.
• Schrack BSA90121: baretă cu lamele 3P, 1 m, 10 mm², pentru întrerupătoare automate P+N de 1 modul. Lățimea modulului este de 17,8 mm, iar bareta se fragmentează din ambele capete.
