Trusă sertizare în valiză, 2 scule și 400 ferule - Weicon Crimping-Set Pro, 10039670

Trusă Crimping-Set Pro Weicon, sertizare cu 400 de ferule

Trusa acoperă complet operația de sertizare, de la pregătirea conductorului până la ferula montată. Duo-Crimp No. 300 dezizolează și sertizează cu aceeași unealtă, cleștele No. 7 Magic preia conductorii și cablurile din afara domeniului lui, iar cutia cu 400 de ferule elimină nevoia unei achiziții separate la prima lucrare.

Este dotarea pentru cine lucrează frecvent cu conductoare flexibile, adică la tablouri de distribuție și dulapuri de automatizare, unde fiecare fir intră în clemă cu ferulă sertizată. Fără ferulă, firele lițate se răsfiră în clemă, iar contactul se încălzește.

Lucrul numai fără tensiune

Sculele nu sunt izolate pentru lucru sub tensiune și se folosesc exclusiv la cabluri și conductori scoși de sub tensiune. Lucrările la instalații electrice se execută de personal calificat, cu respectarea normelor în vigoare, iar absența tensiunii se verifică înainte de începerea lucrului.

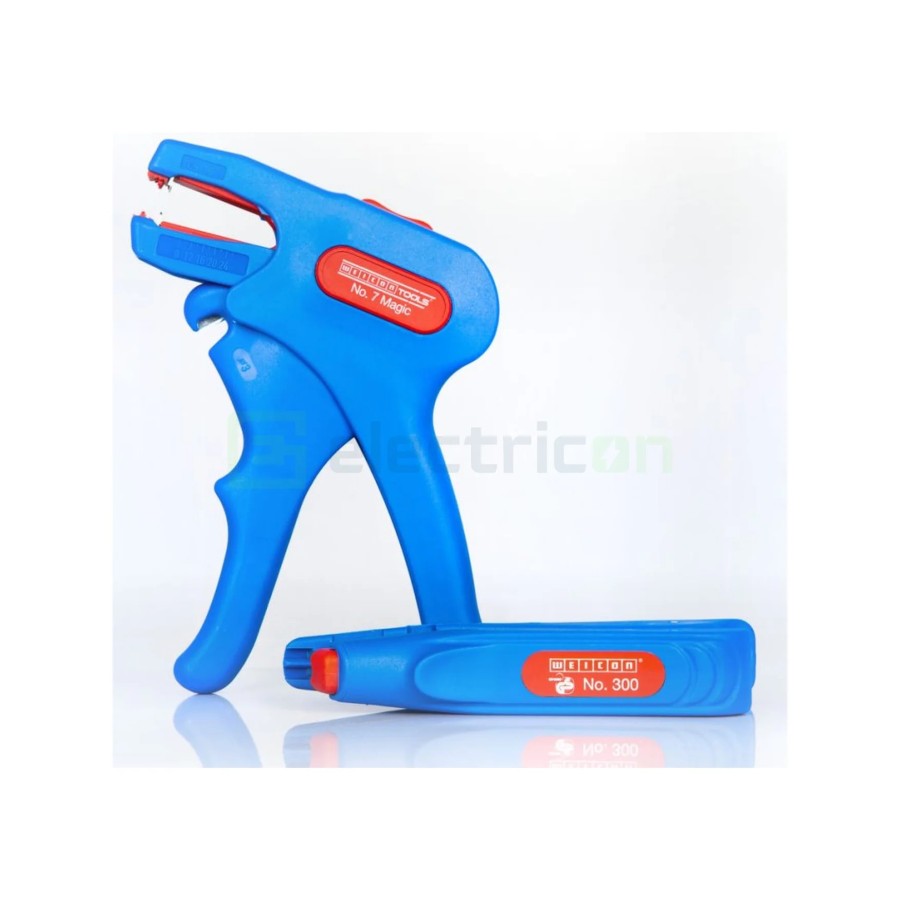

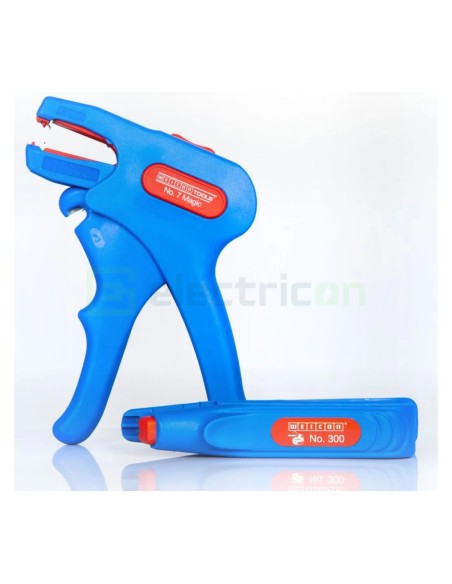

Conținutul livrării

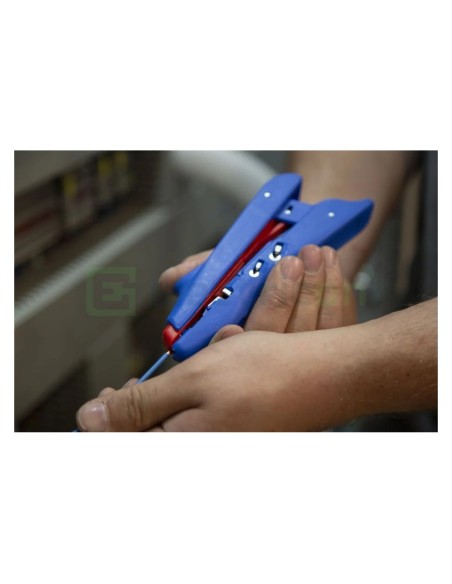

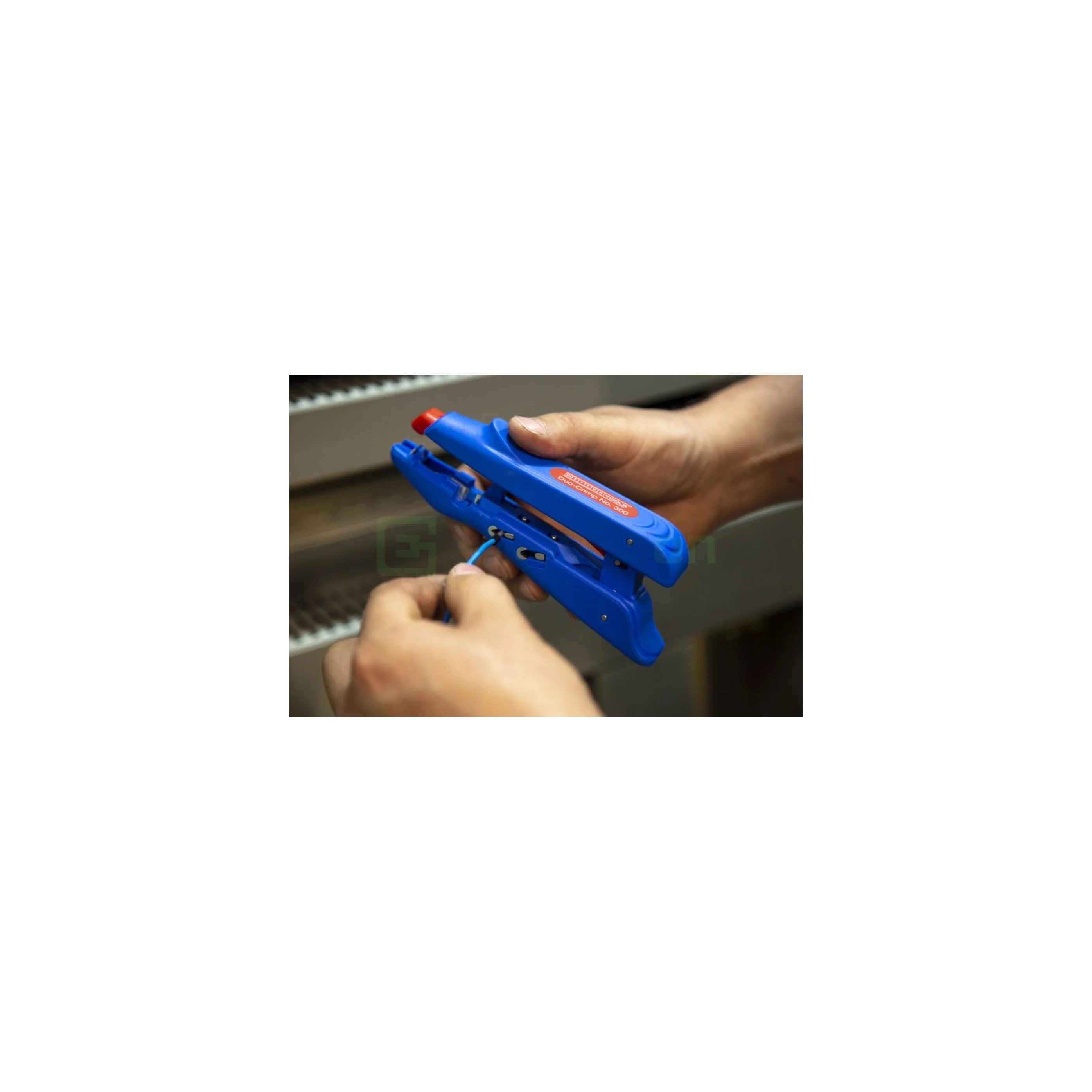

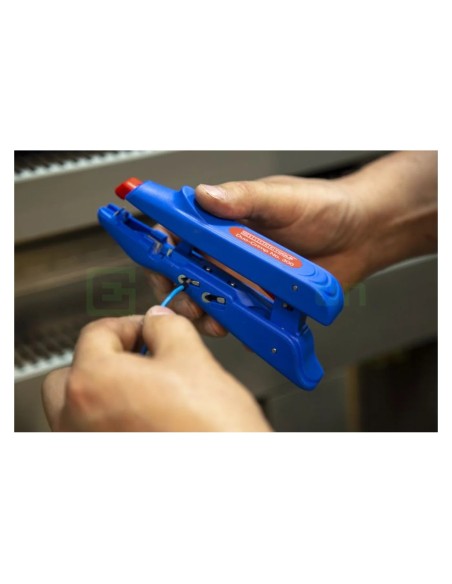

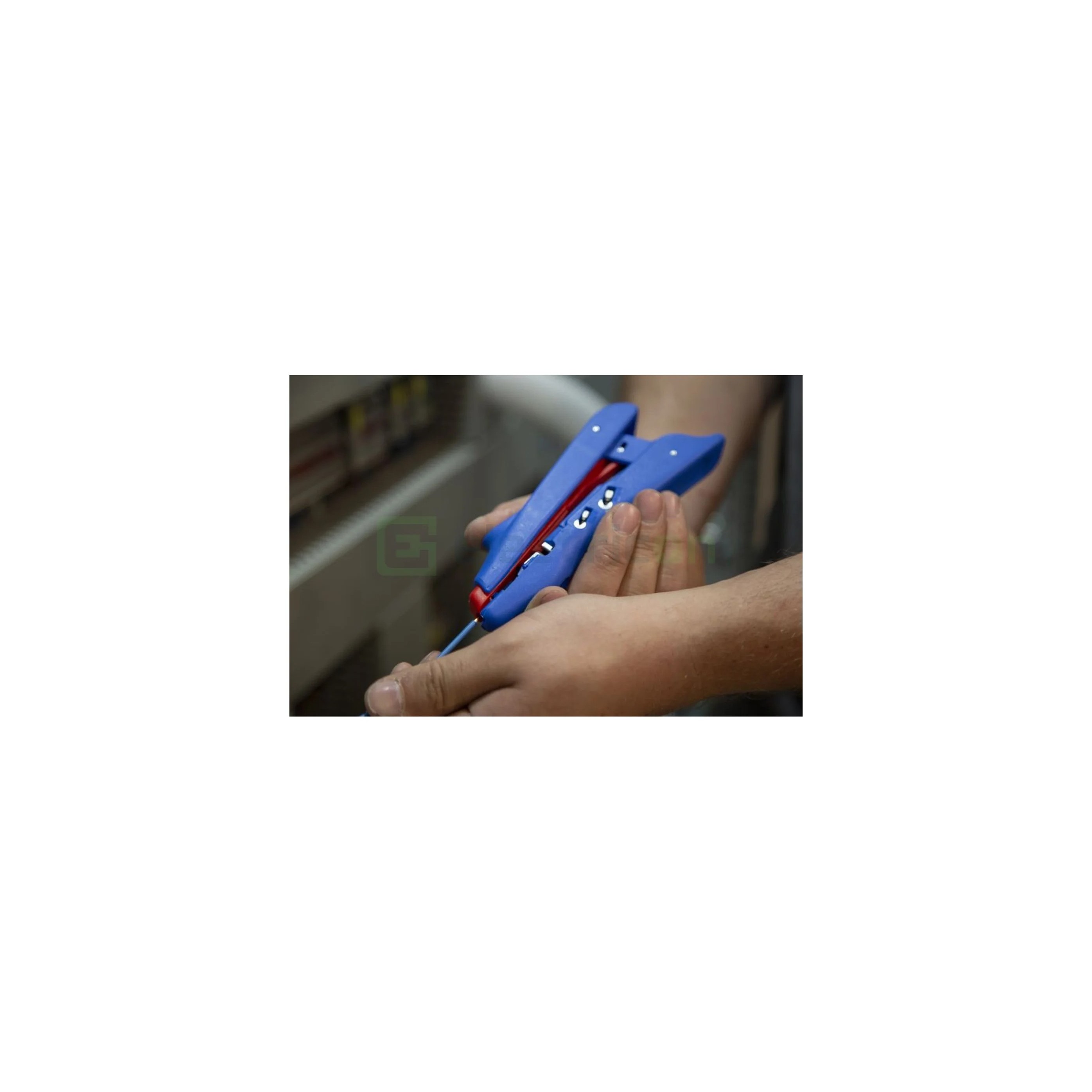

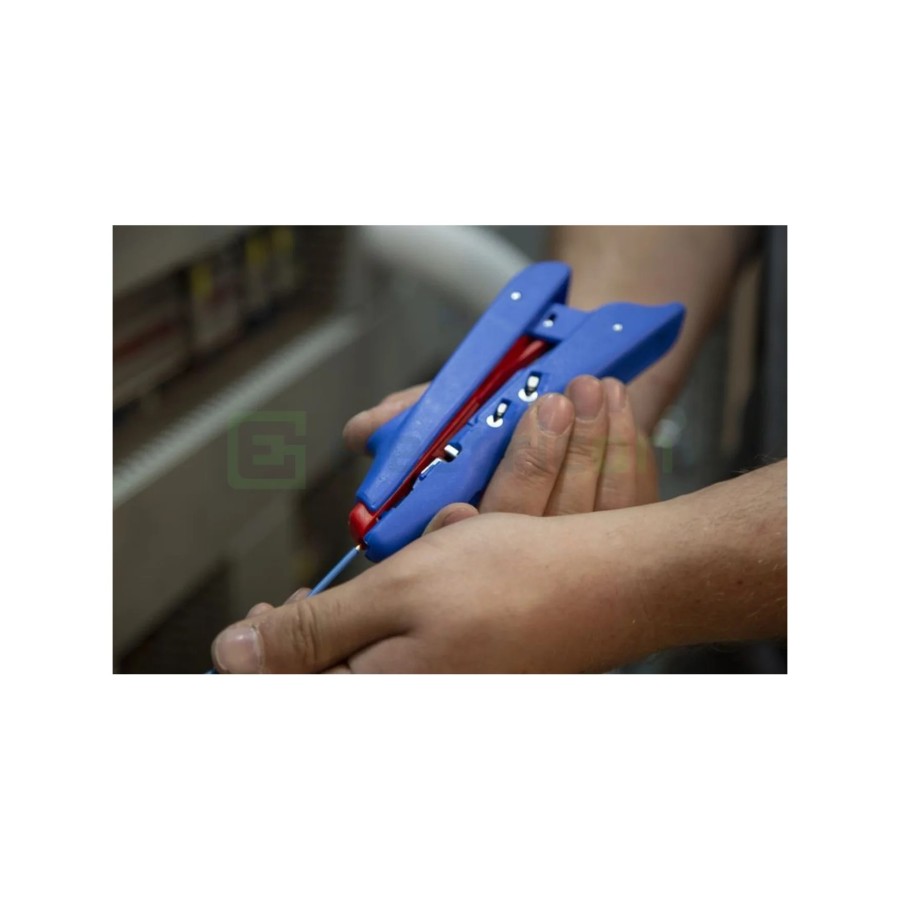

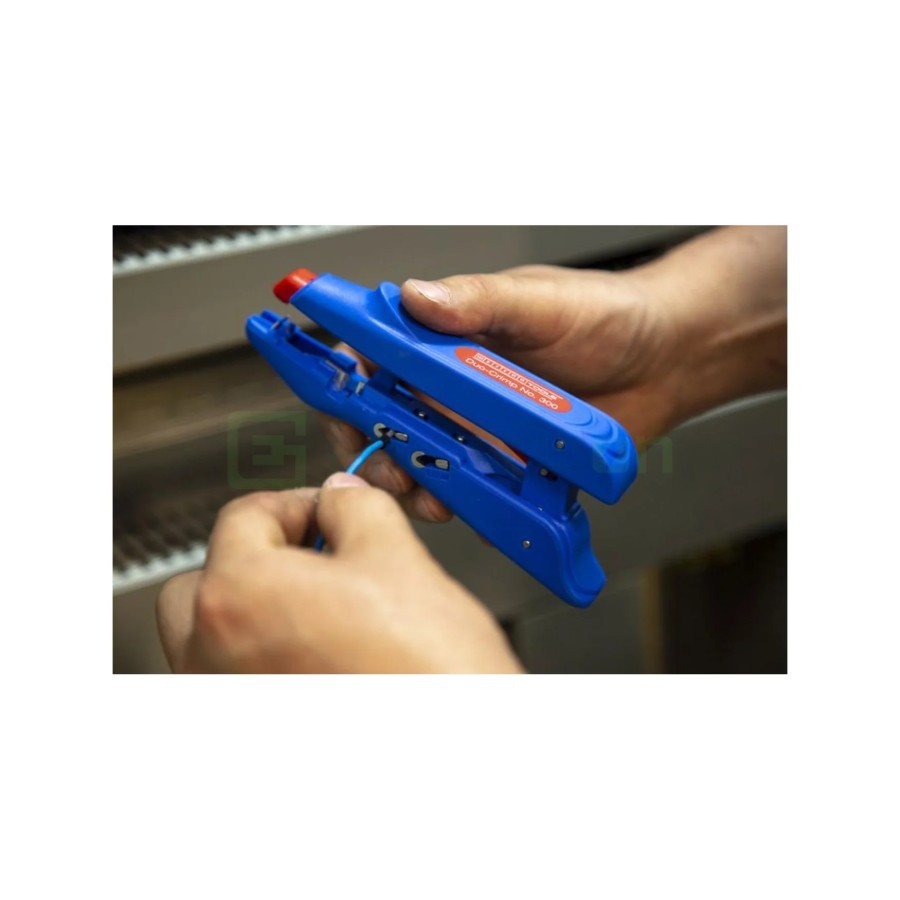

Duo-Crimp No. 300

• Dezizolare pentru secțiuni de 0,5 – 6,0 mm² (20 – 10 AWG).
• Sertizare de ferule pe două intervale: 0,5 – 2,5 mm² și 4,0 – 6,0 mm², conform DIN 46228-2.
• Cutter lateral integrat, pentru conductori individuali de până la 6 mm².
• Lungime 160 mm, greutate 116 g.

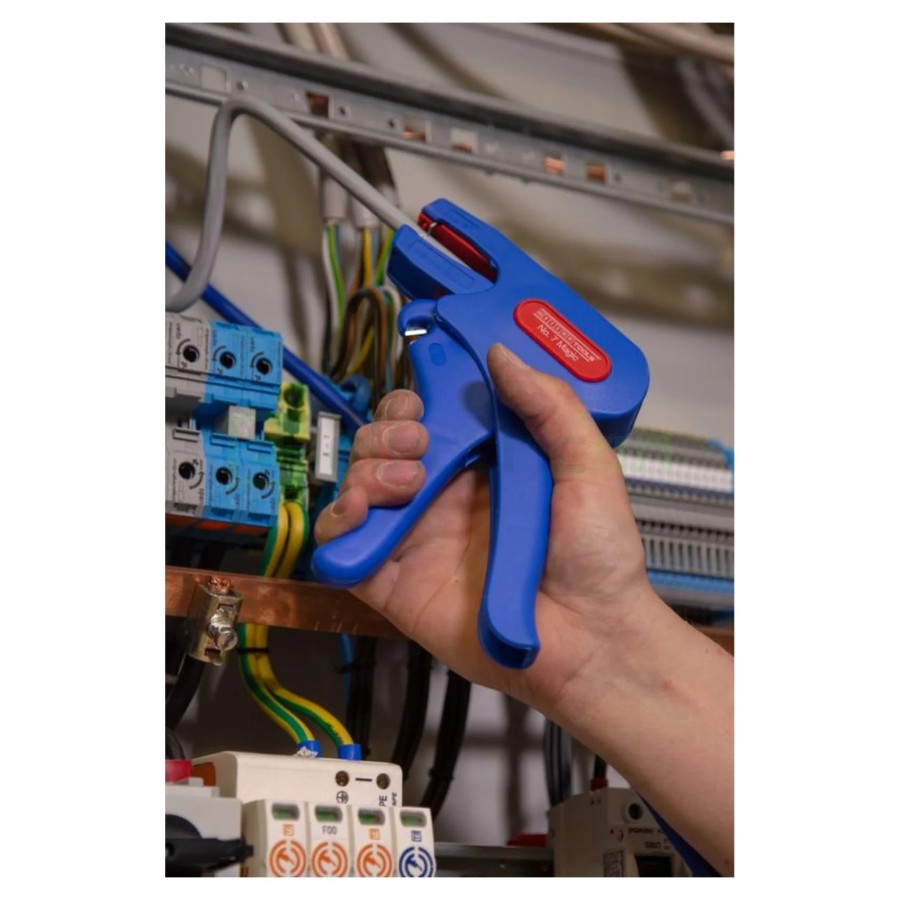

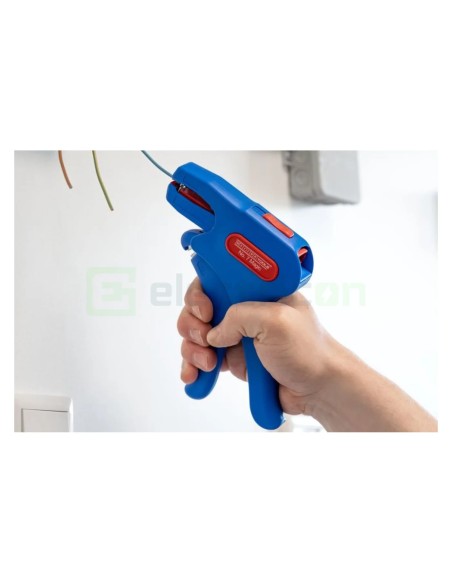

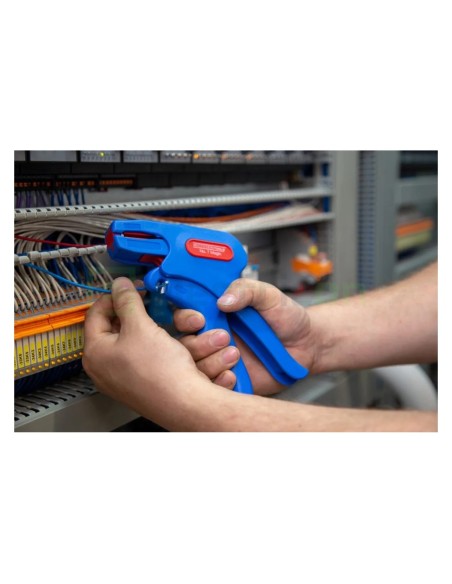

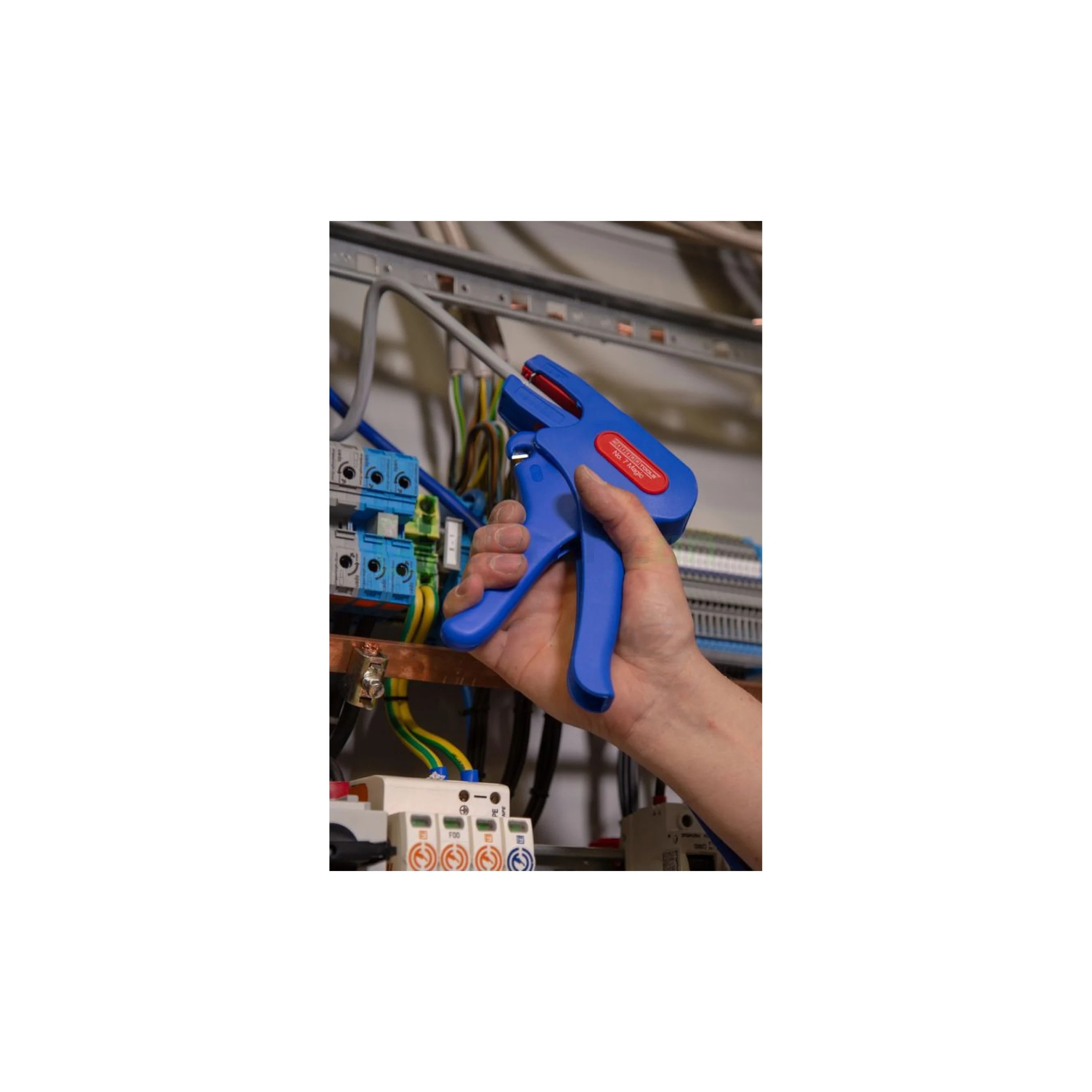

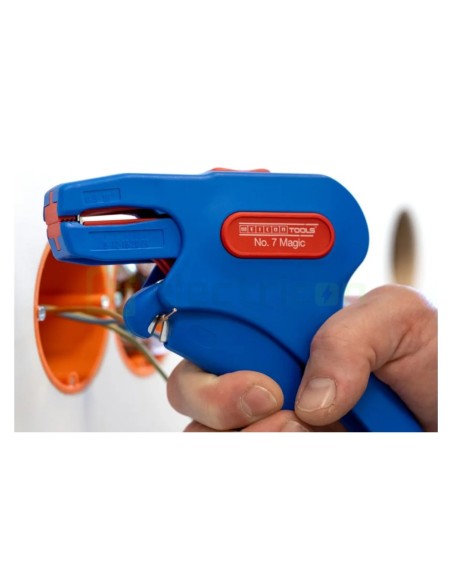

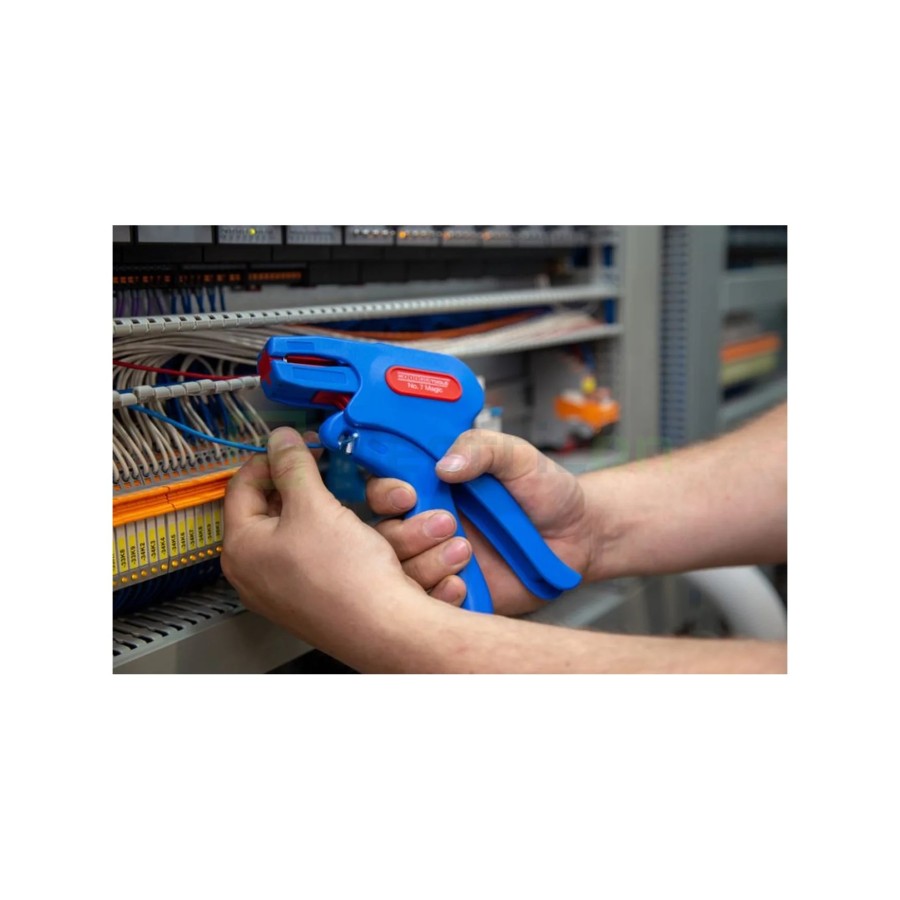

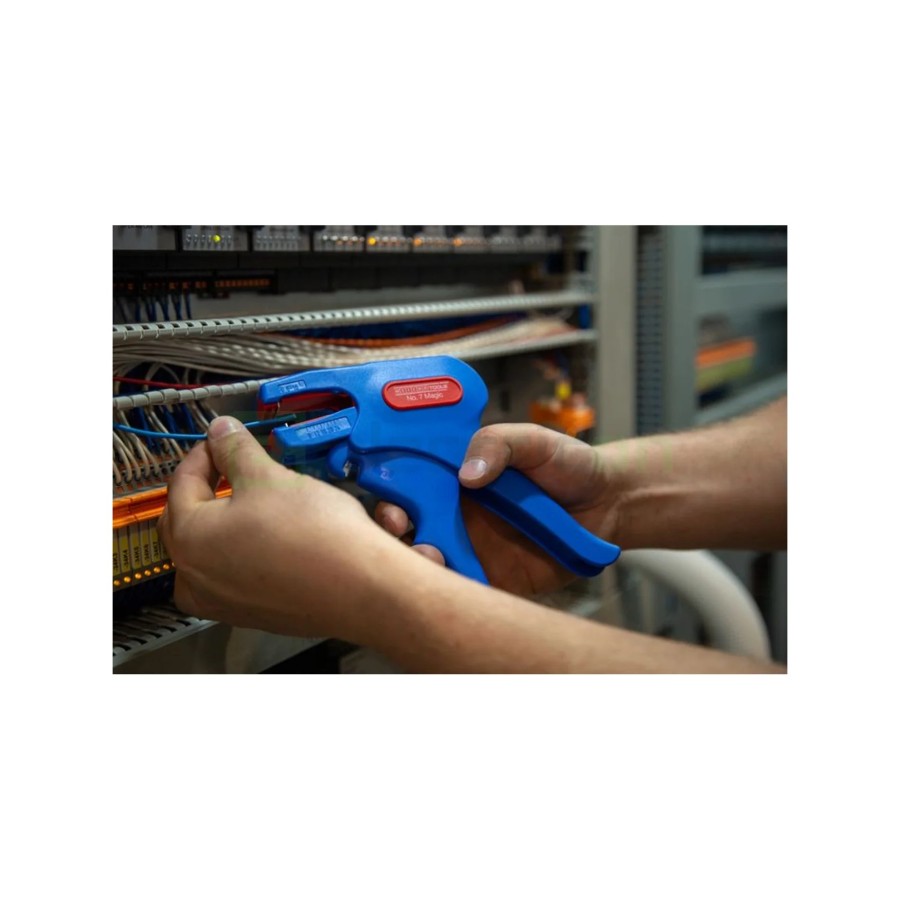

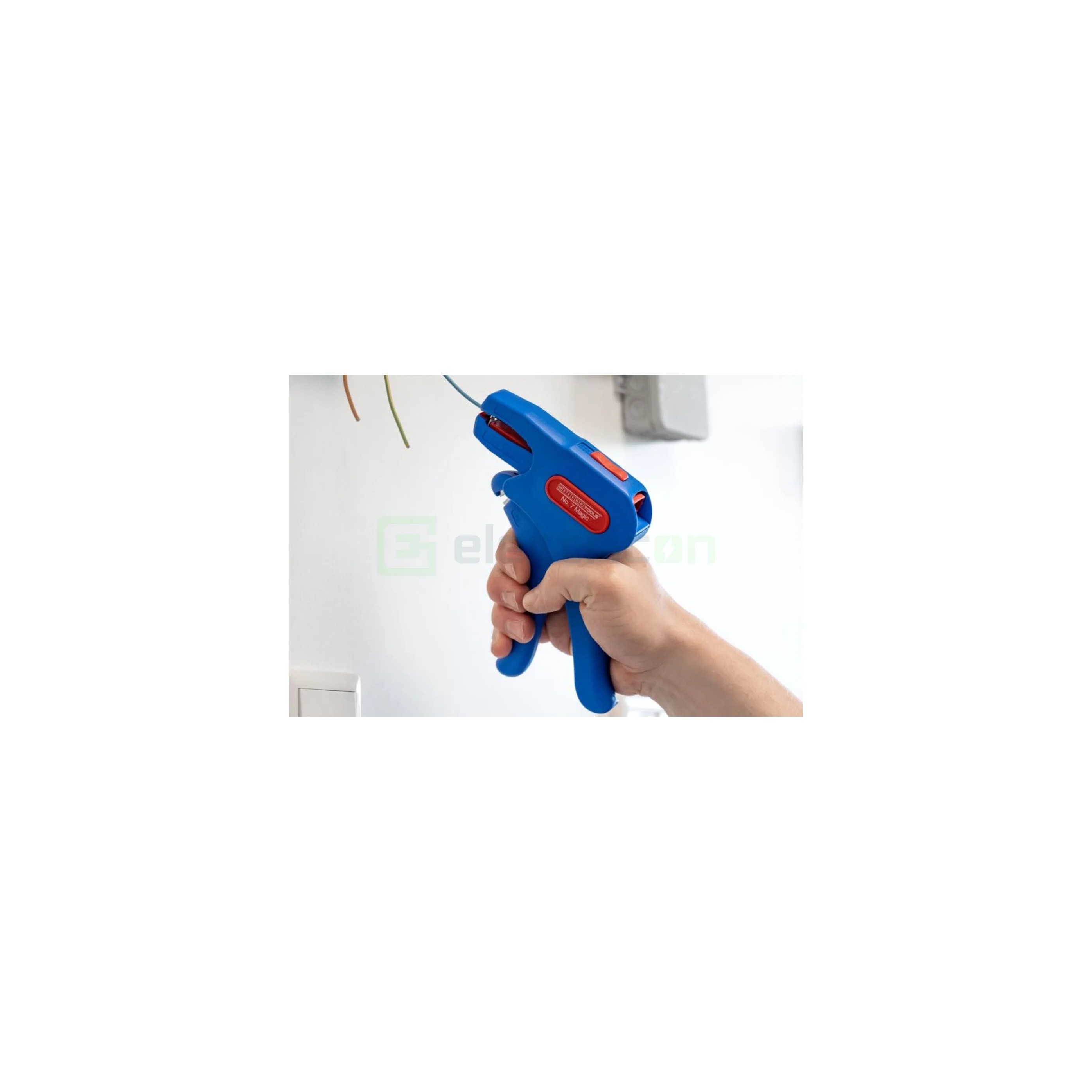

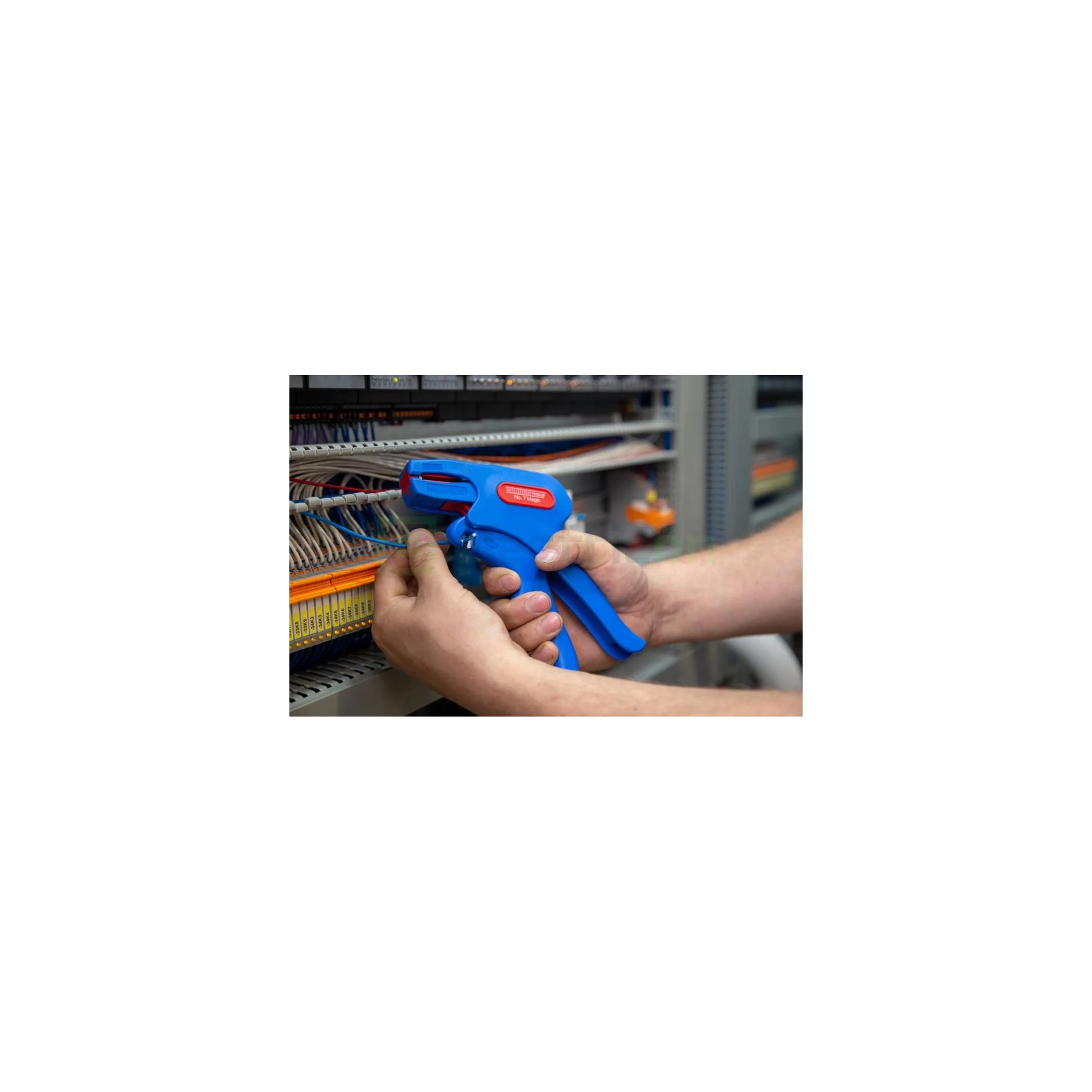

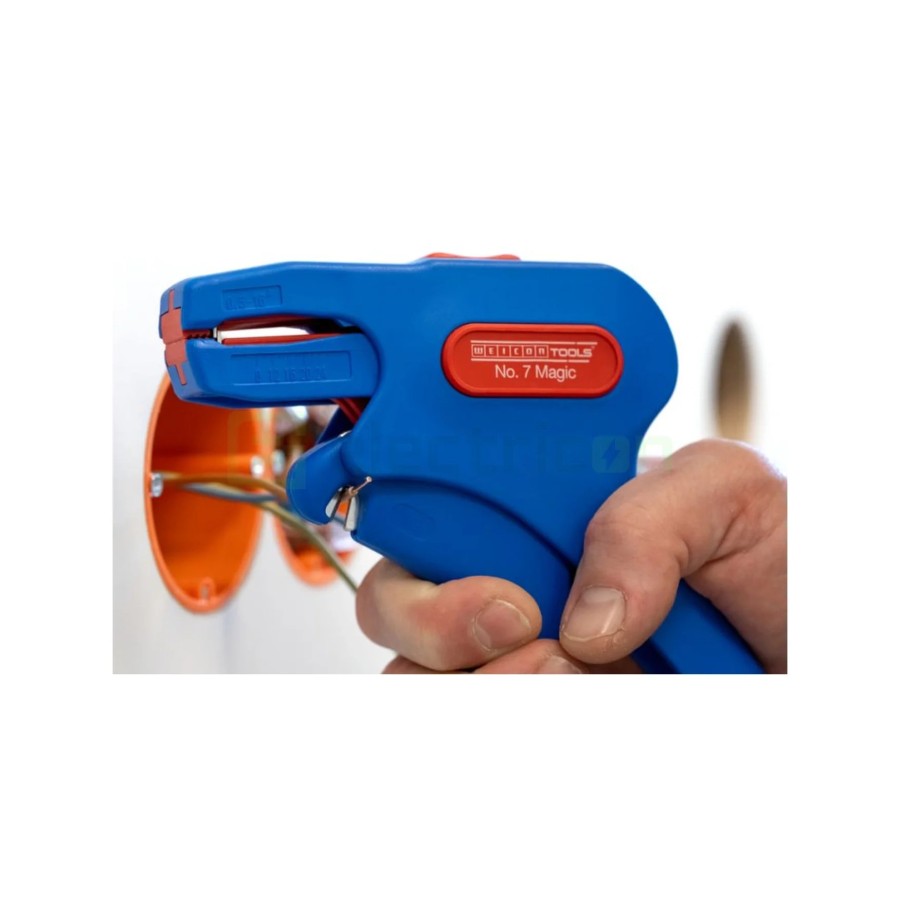

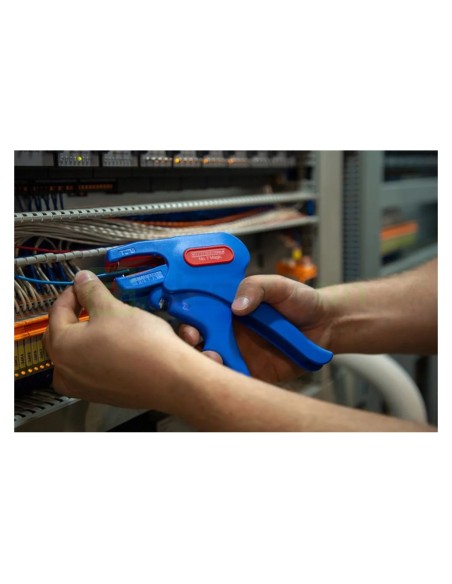

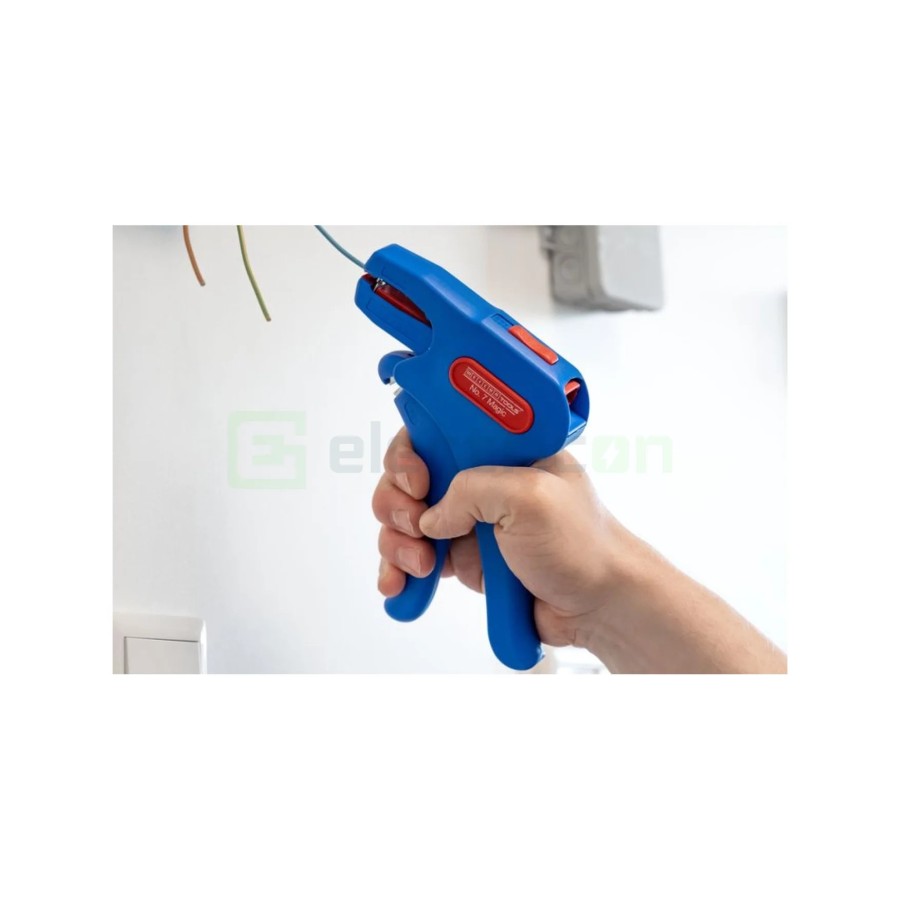

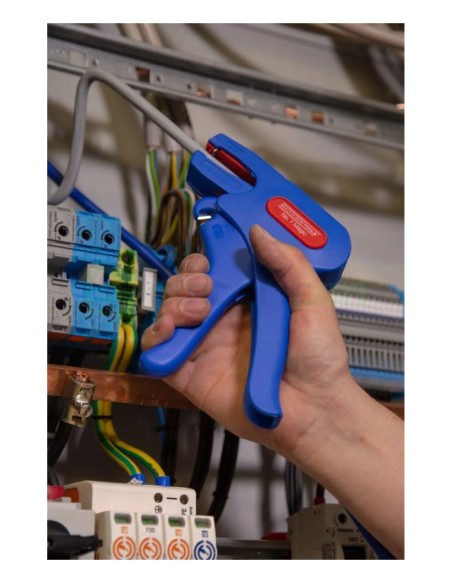

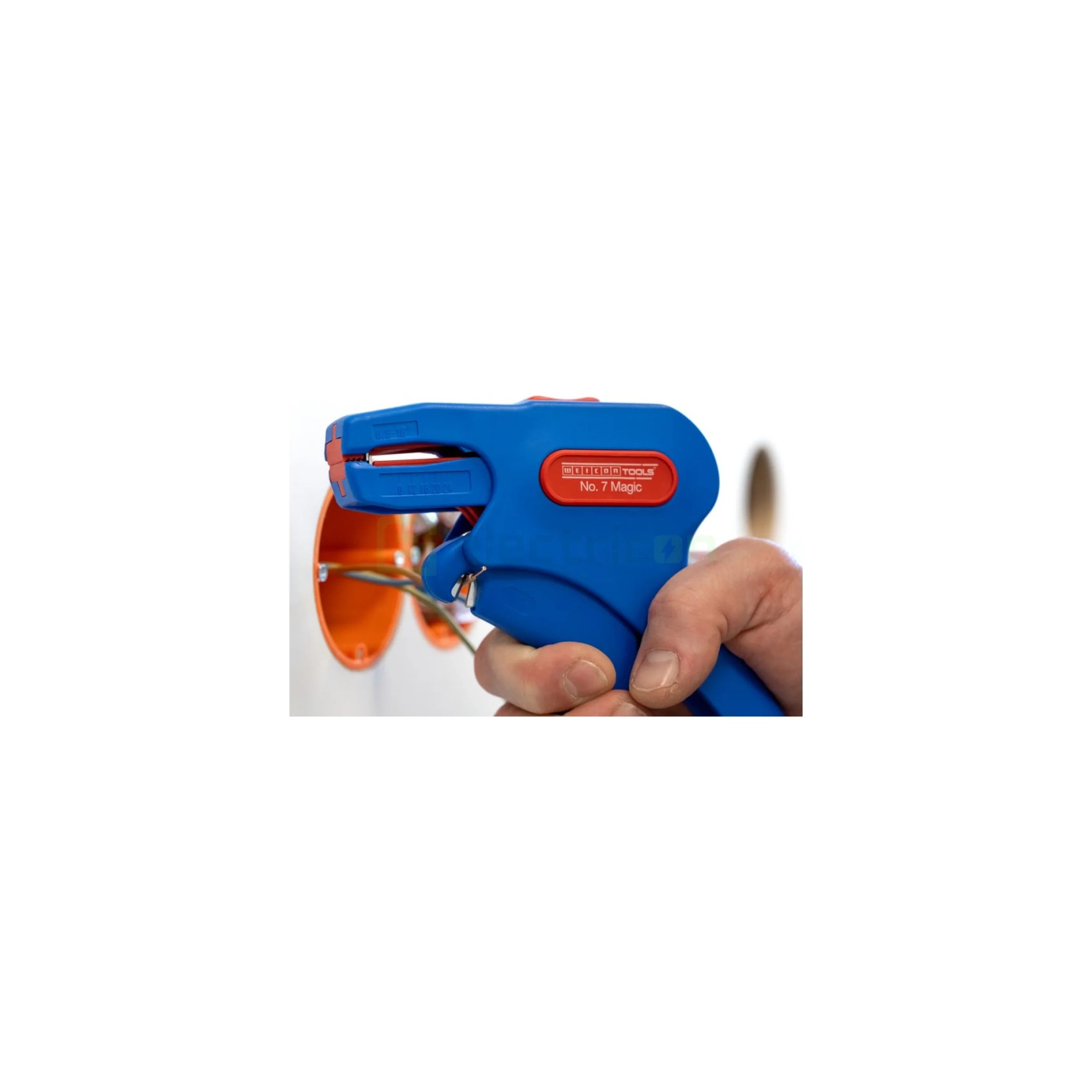

Clește de dezizolat No. 7 Magic

• Dezizolare pentru conductori flexibili, 0,5 – 16 mm² (20 – 6 AWG).
• Dezizolare pentru conductori rigizi, 0,5 – 10 mm² (20 – 8 AWG).
• Înlăturarea mantalei la cabluri de până la 10 mm diametru.
• Reglare prin scală optică, pentru lucrări precise.
• Cutter integrat, pentru conductori de până la 3 mm diametru.
• Lungime 170 mm, greutate 217 g.

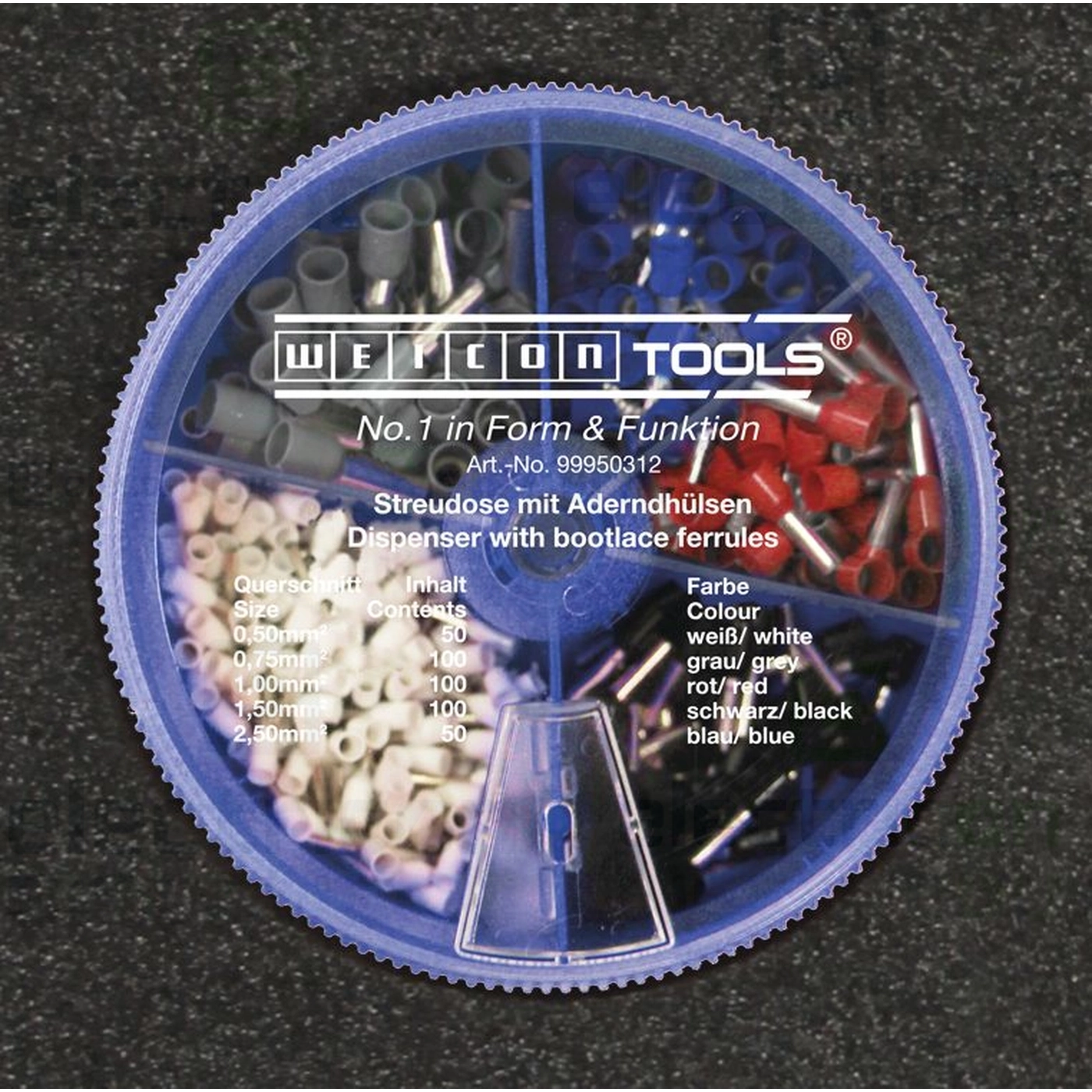

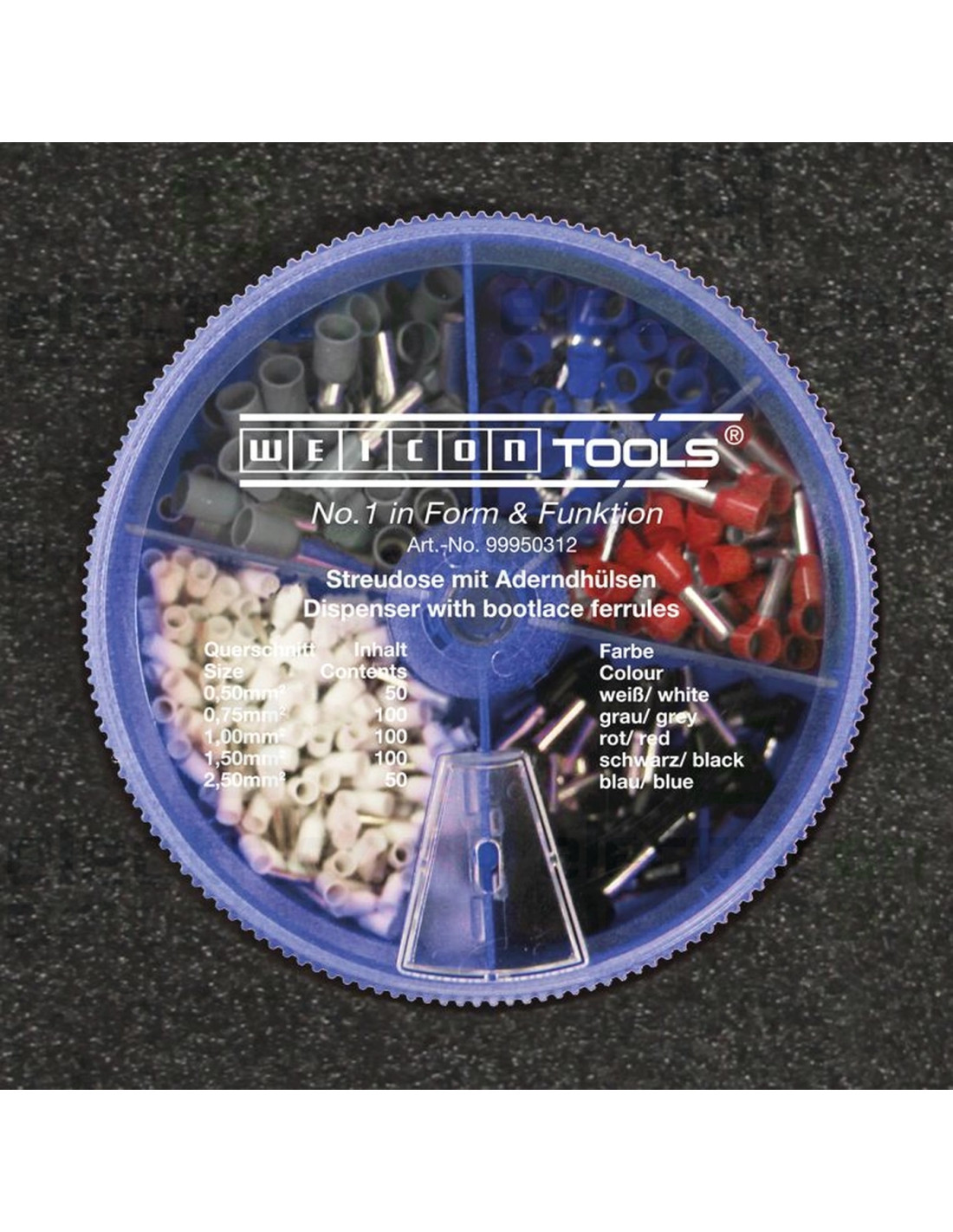

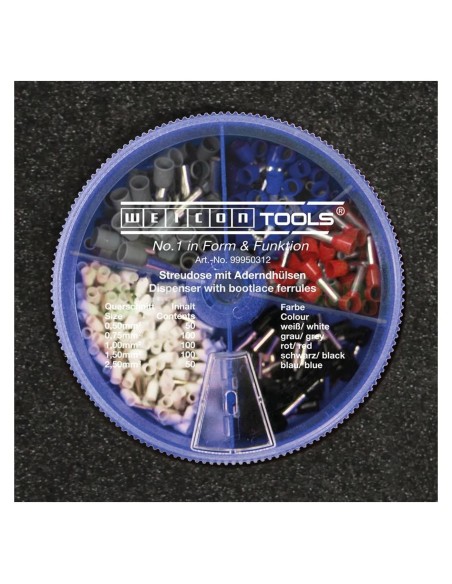

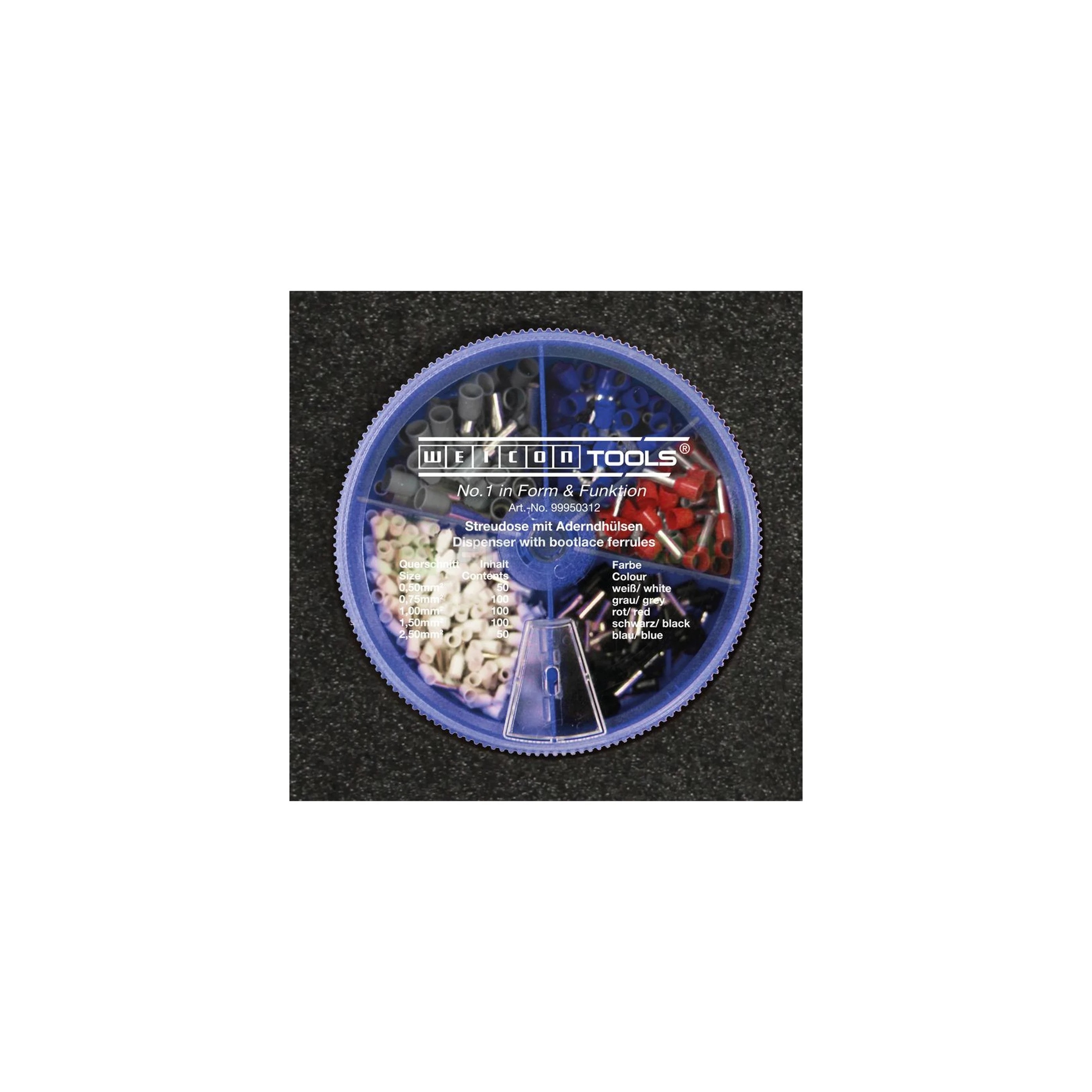

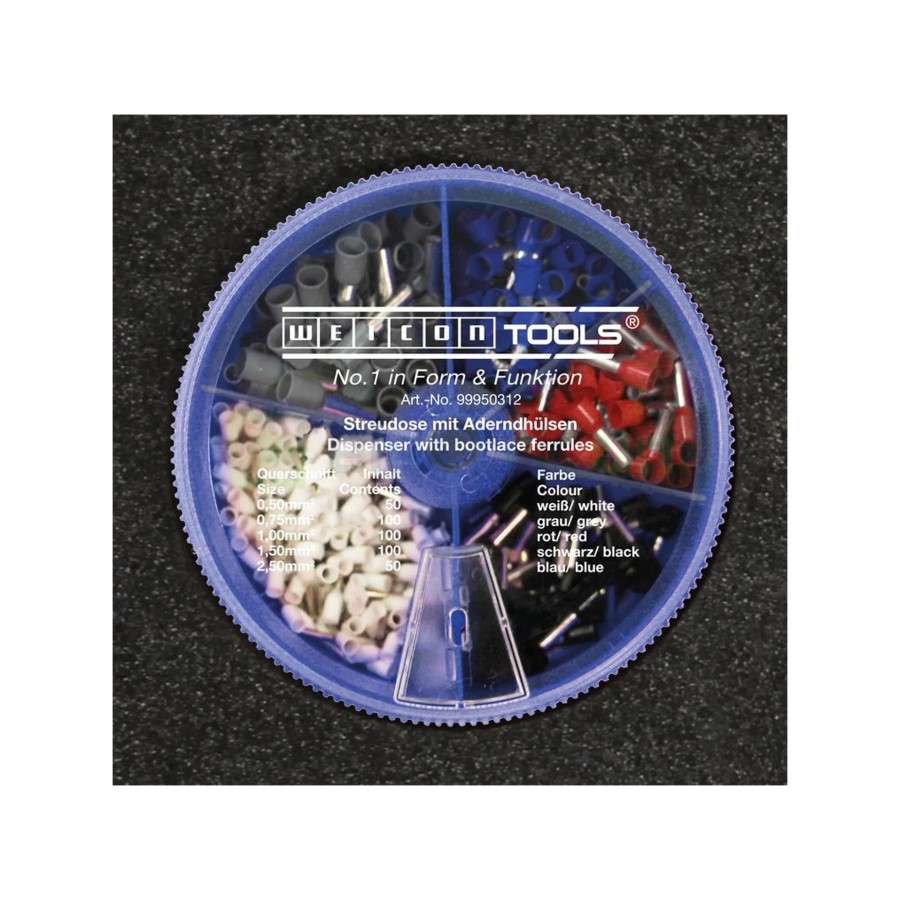

Cutie cu 400 de ferule, conform DIN 46228

• 50 buc. de 0,50 mm², albe
• 100 buc. de 0,75 mm², gri
• 100 buc. de 1,00 mm², roșii
• 100 buc. de 1,50 mm², negre
• 50 buc. de 2,50 mm², albastre

Codificarea cromatică a ferulelor corespunde secțiunii, ceea ce permite identificarea rapidă în timpul lucrului și verificarea ulterioară a corectitudinii montajului.

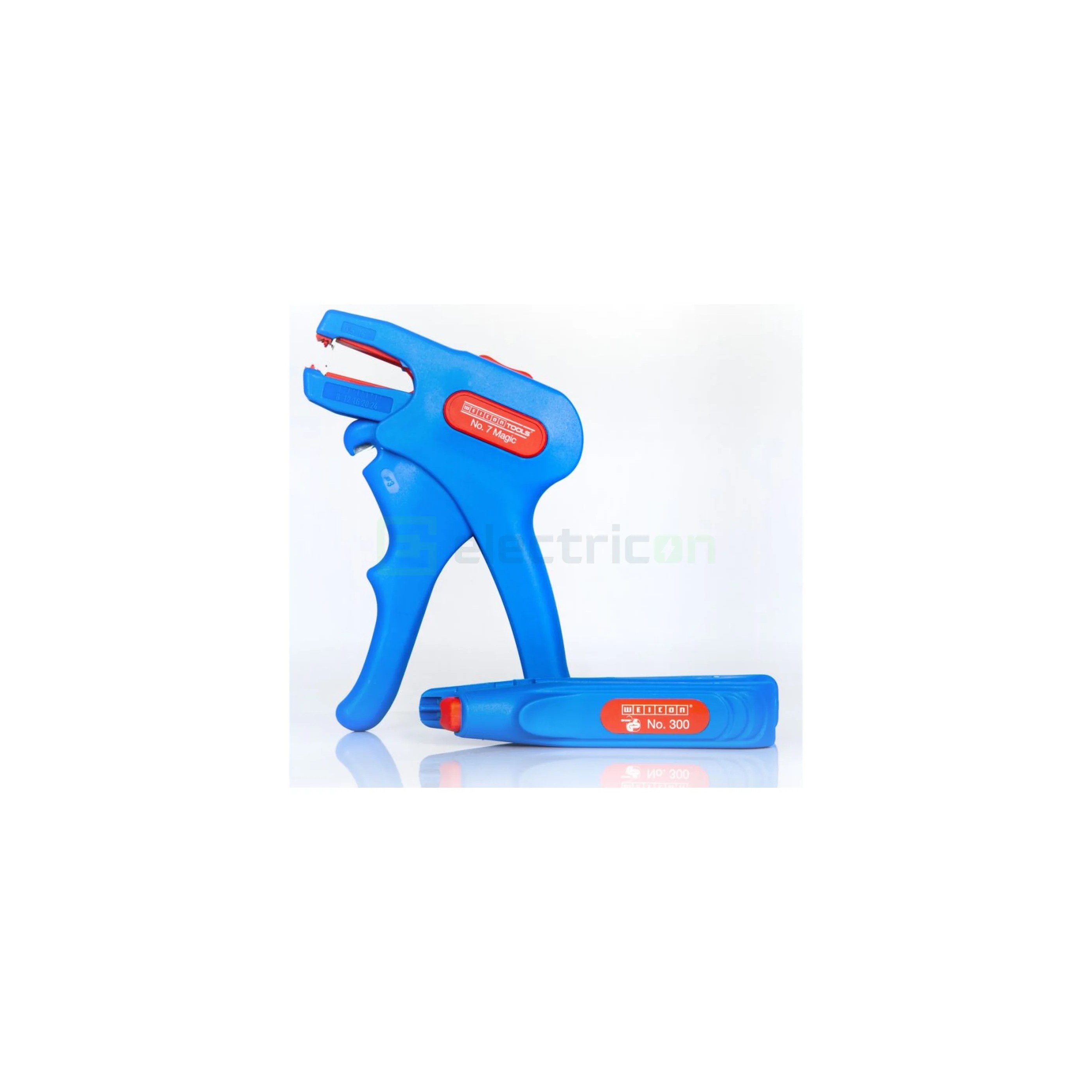

De ce două unelte de dezizolare

Duo-Crimp acoperă de la 0,5 la 6 mm² și sertizează, dar se oprește acolo. Cleștele No. 7 Magic urcă până la 16 mm² la conductori flexibili și preia și mantaua cablurilor de până la 10 mm diametru, operație pe care Duo-Crimp nu o face.

În practică, Duo-Crimp este unealta de lucru curent la circuitele de comandă, iar No. 7 Magic intervine la coloanele de alimentare și la cablurile care trebuie desfăcute înainte de conectare.

Sertizarea pe două intervale

Fălcile Duo-Crimp au două profile distincte, unul pentru ferule de 0,5 până la 2,5 mm² și altul pentru 4,0 până la 6,0 mm². Separarea contează pentru că o ferulă mică sertizată în profilul mare rămâne prea slab strânsă, iar contactul se încălzește în clemă.

Producătorul declară conformitatea cu DIN 46228-2 în privința forțelor de tragere, adică rezistența îmbinării sertizate la smulgerea conductorului din ferulă.

Ferulele incluse acoperă intervalul de la 0,5 la 2,5 mm². Pentru secțiunile de 4 și 6 mm², pe care unealta le sertizează, ferulele se procură separat.

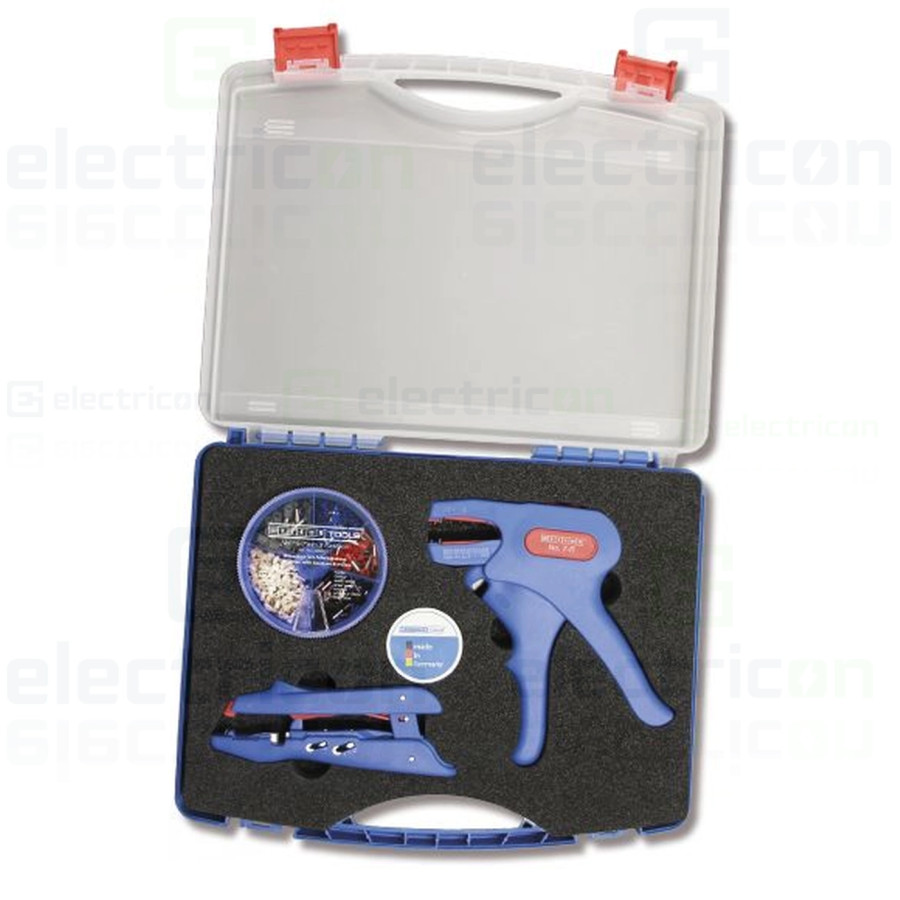

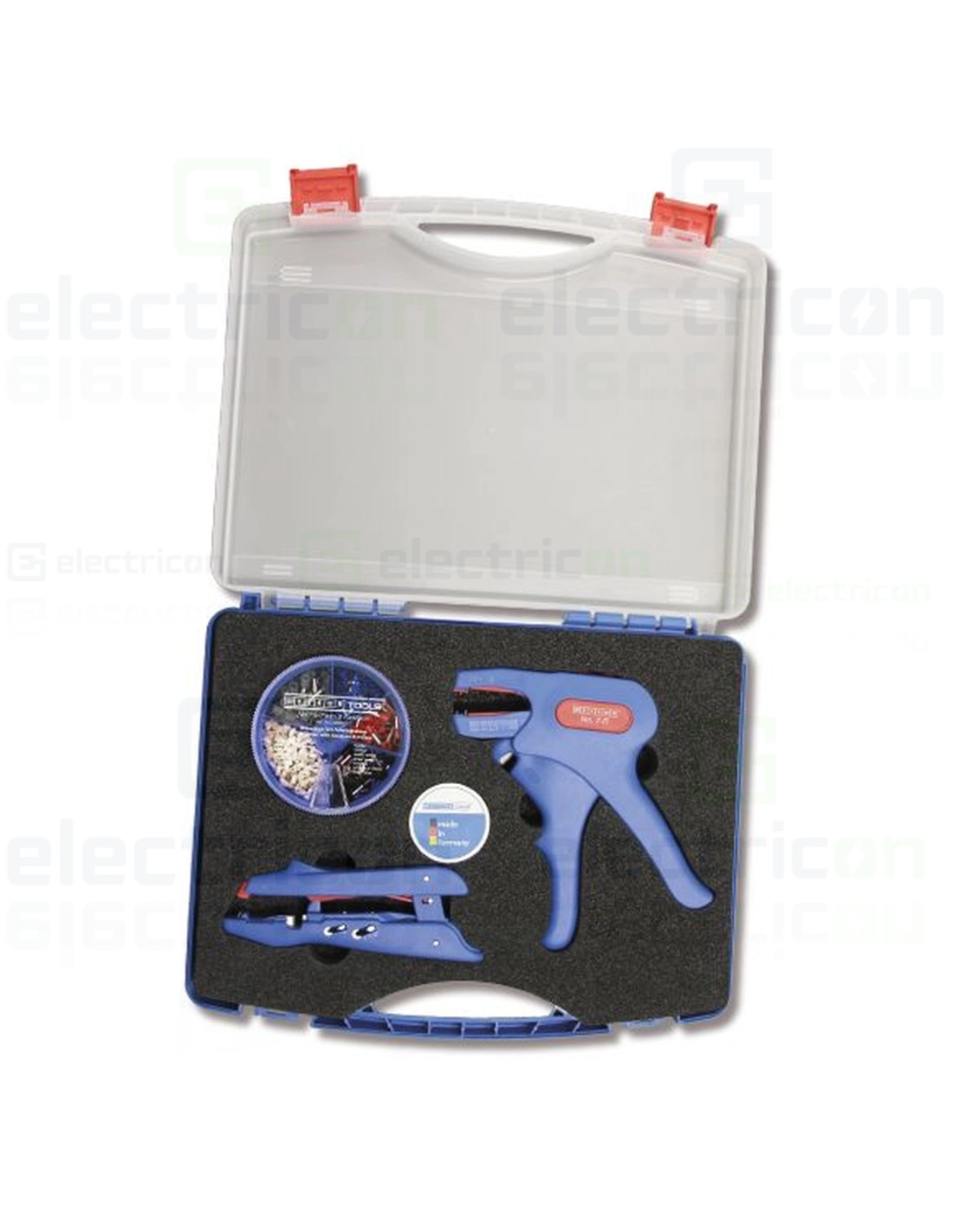

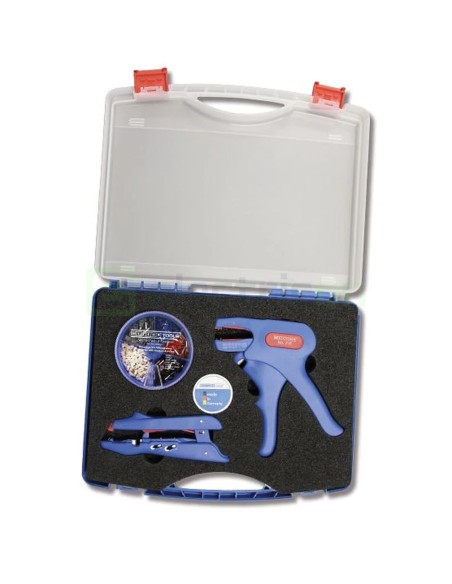

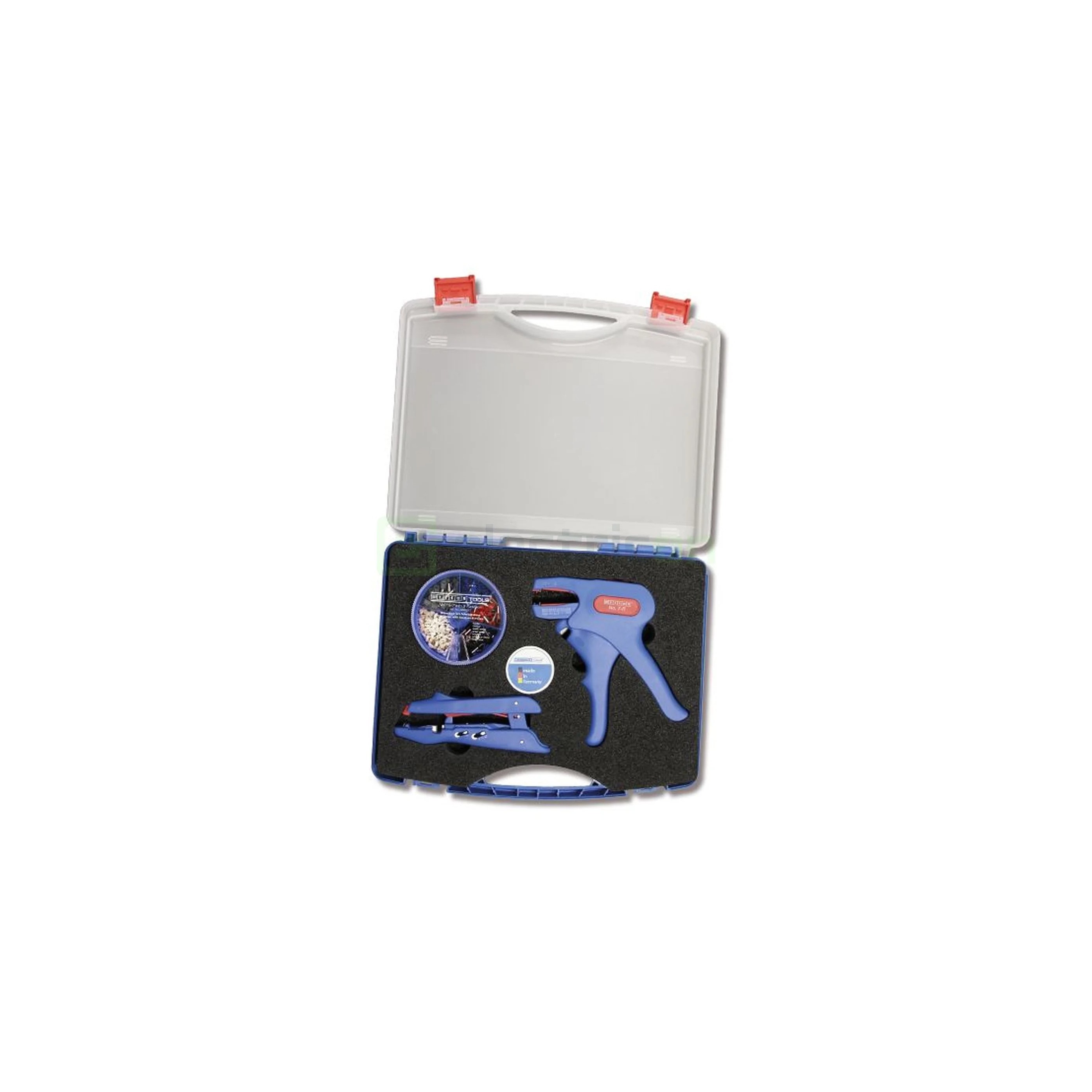

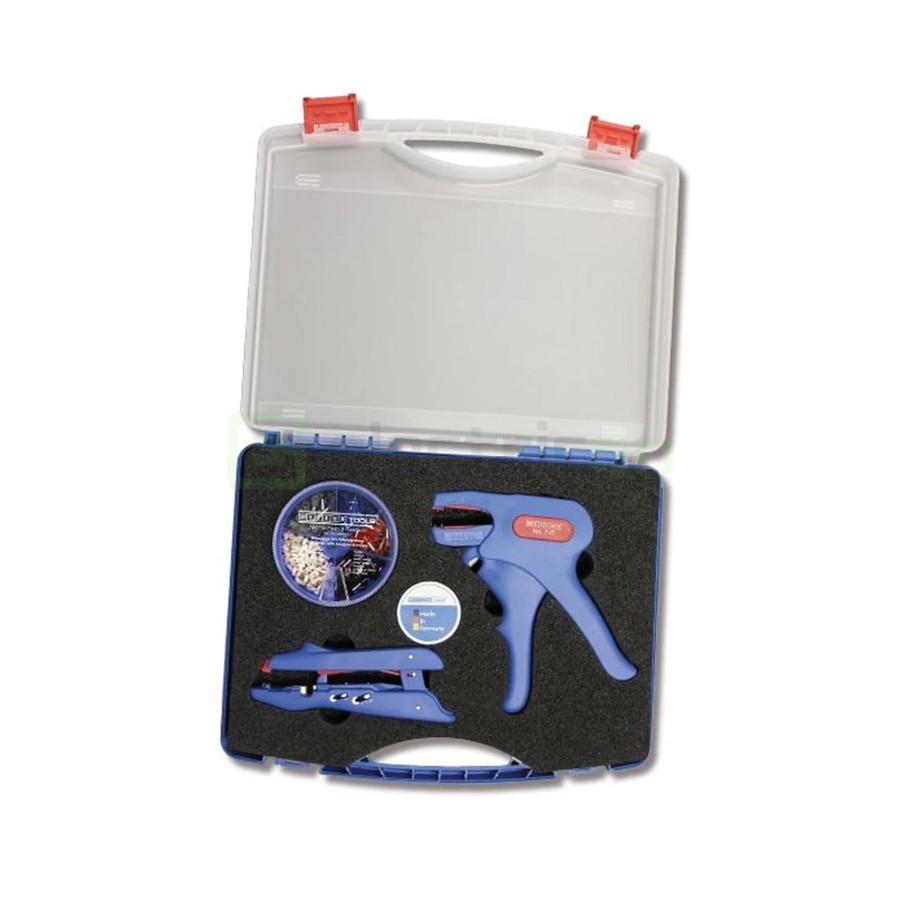

Valiza

• Dimensiuni: 340 x 280 x 55 mm.
• Locaș propriu pentru fiecare sculă și pentru cutia cu ferule.
• Greutate totală, cu conținut: 950 g.

Unde se folosește

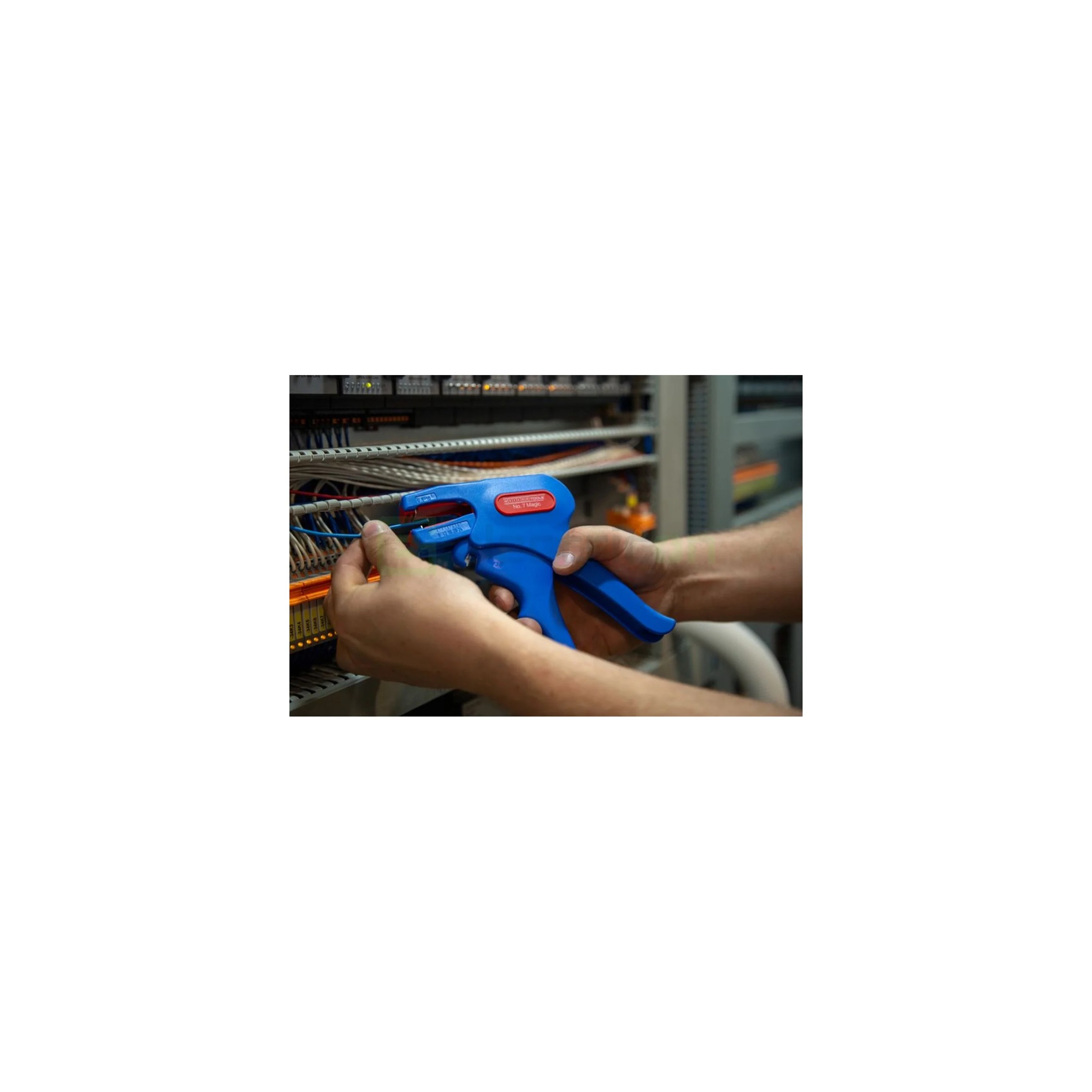

La cablarea tablourilor de distribuție și a dulapurilor de automatizare, unde conductoarele flexibile se conectează la cleme prin ferule sertizate. Domeniul de până la 16 mm² la dezizolare acoperă atât circuitele de comandă, cât și coloanele de alimentare.

Este o achiziție potrivită pentru cine începe lucrări de tablouri și nu are încă nici sculele, nici stocul de ferule.

Alte truse și seturi din gamă

• Weicon Starter-Set Pro – trusă cu 4 scule în valiză, pentru manta, conductori și cabluri coaxiale, fără sertizare.
• Weicon Nr. 1 – set cu Duo-Crimp No. 300 și cuțit No. 13, în blister, fără ferule.

Ambele scule sunt disponibile și individual în catalogul producătorului.
