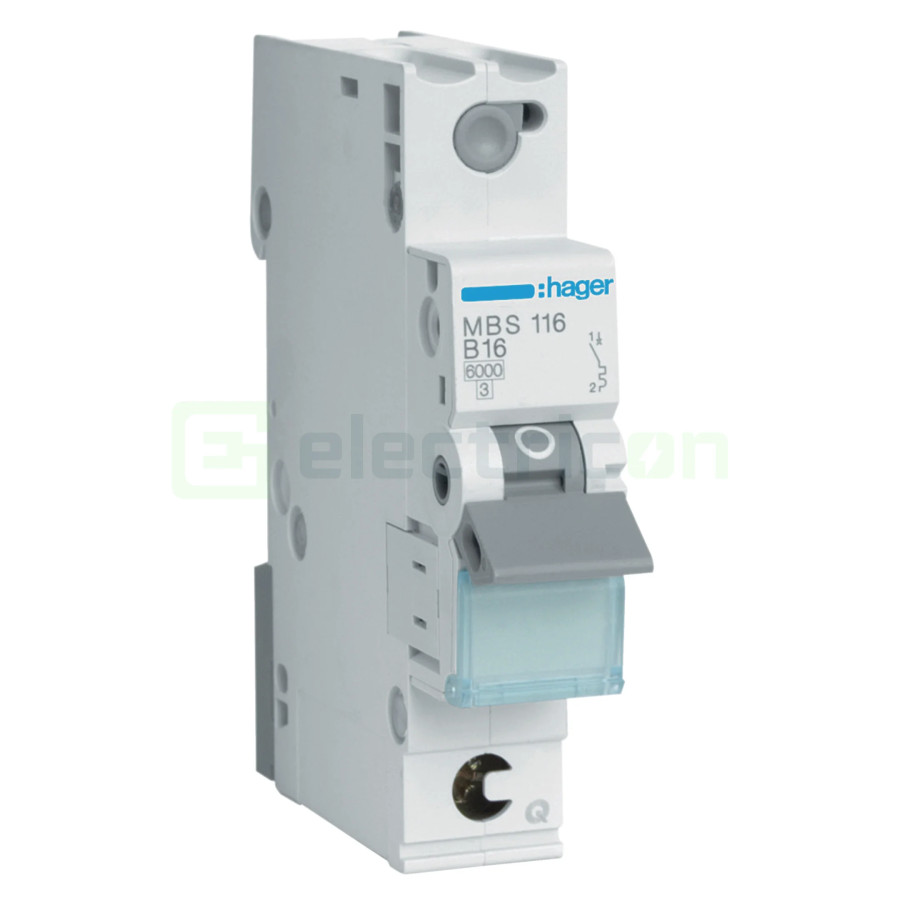

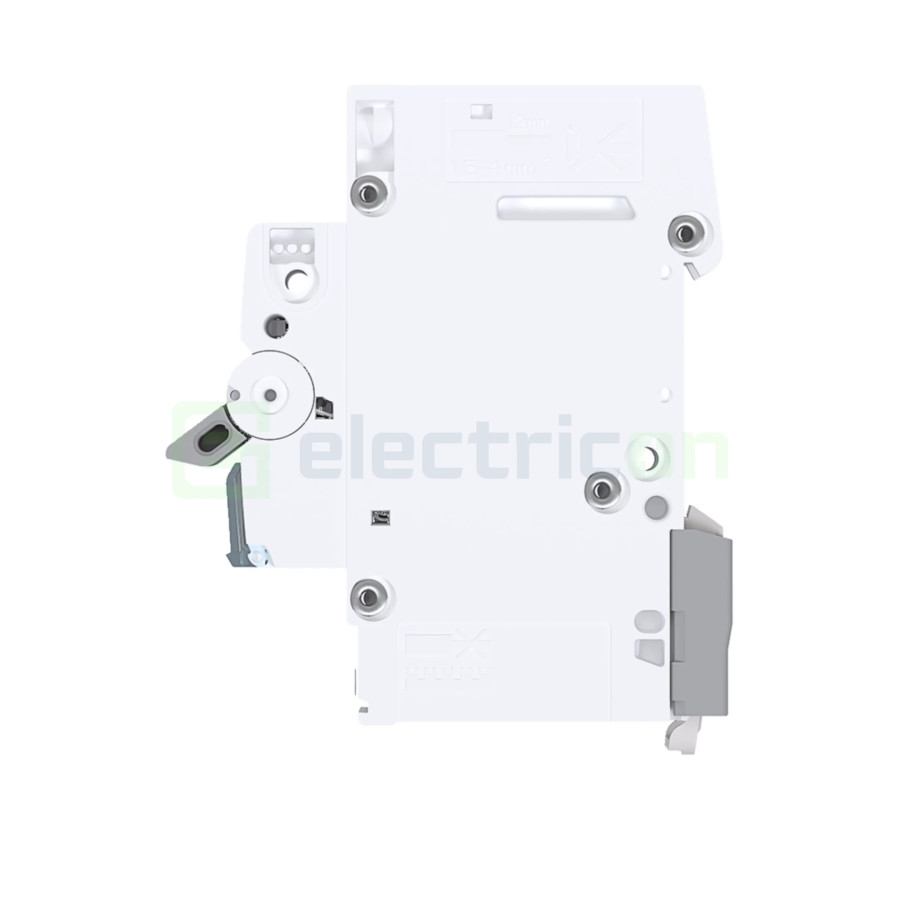

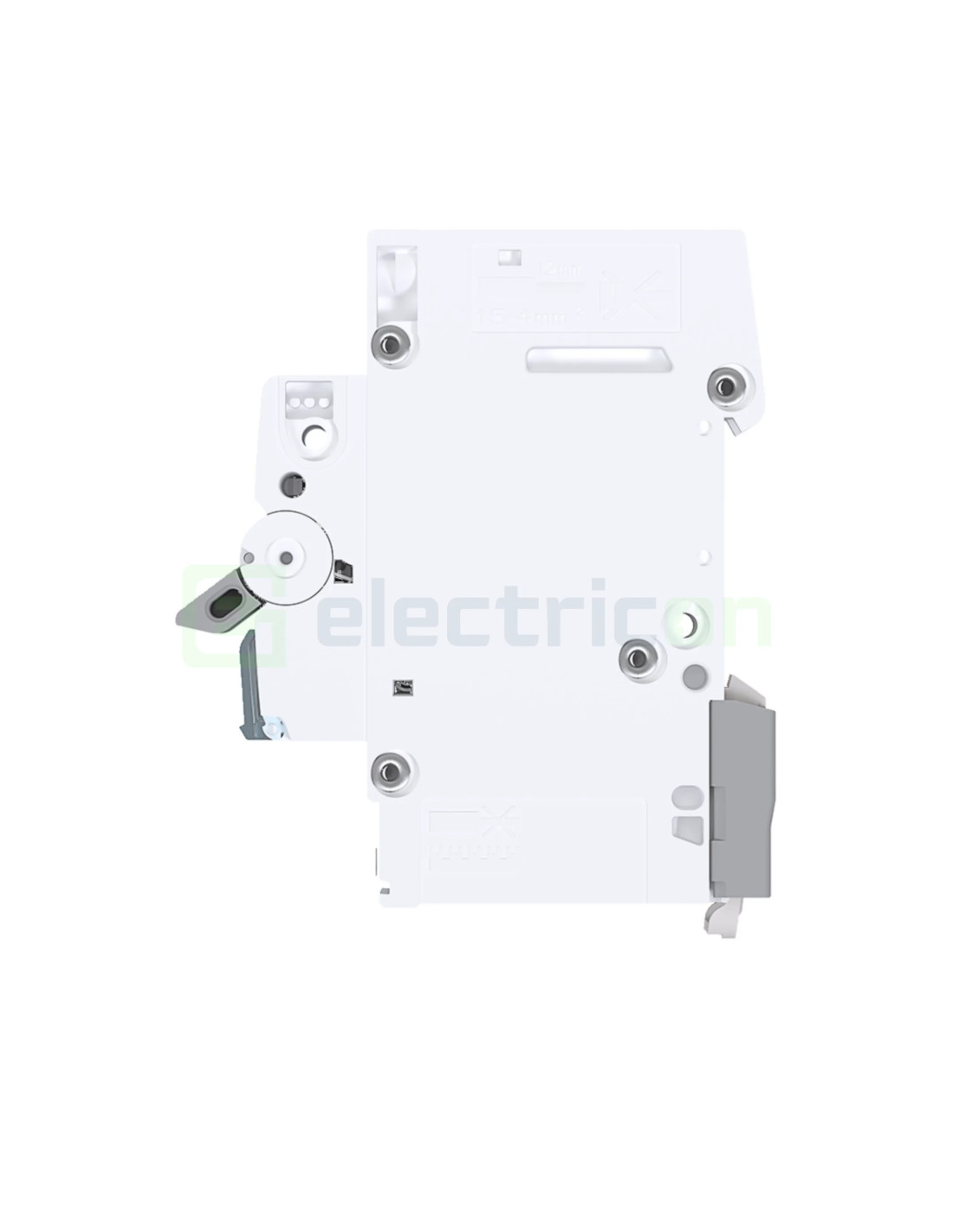

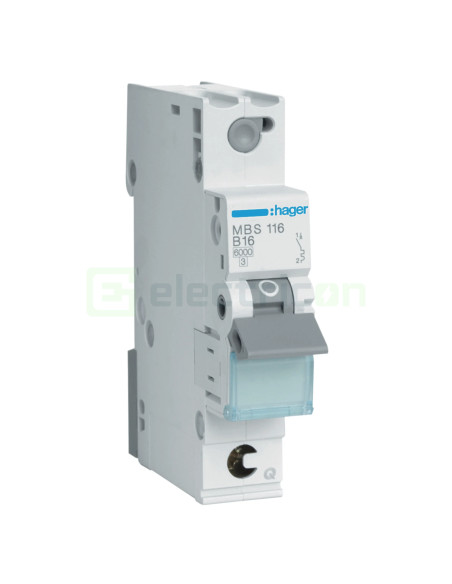

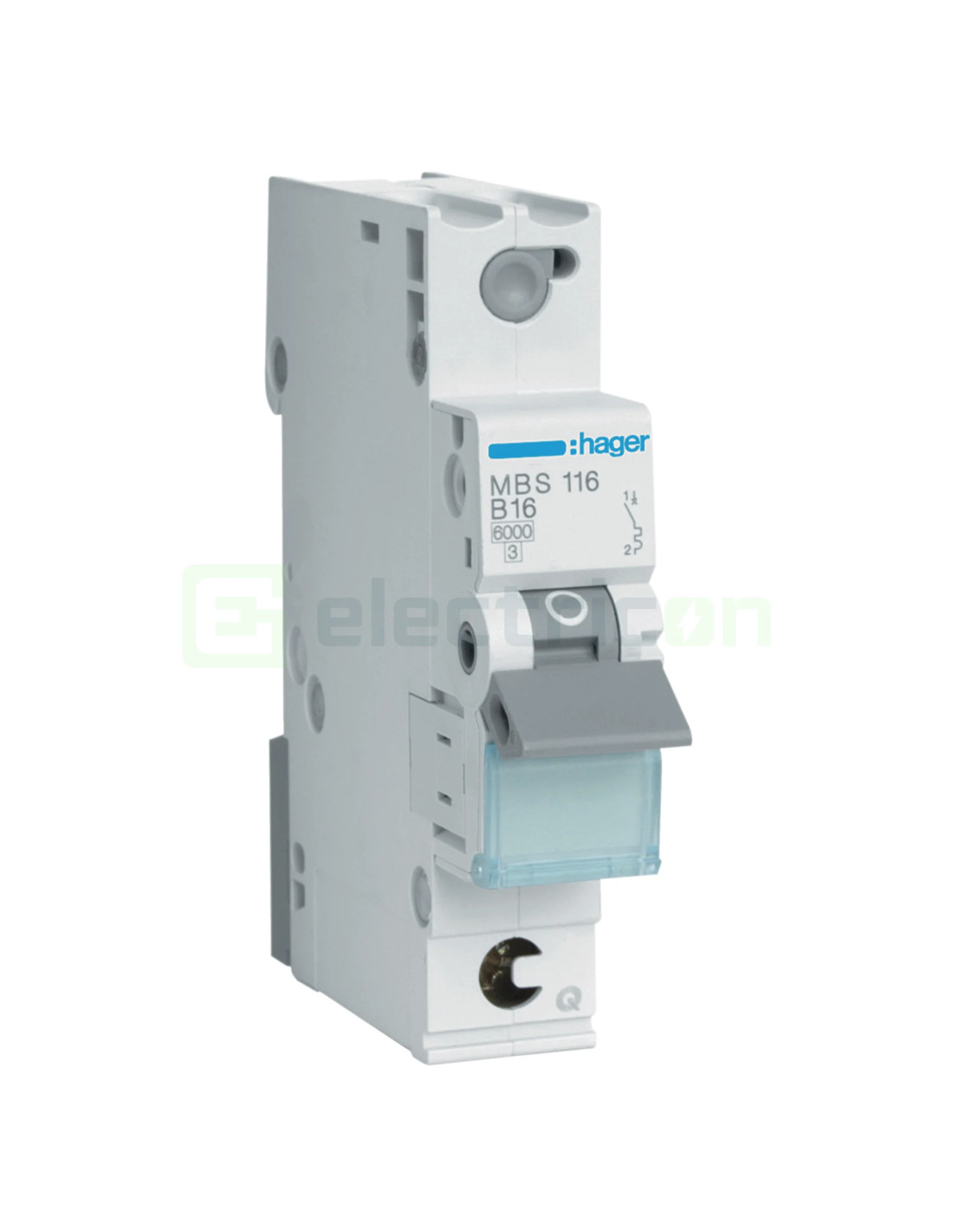

Siguranță automată Hager MBS116 QuickConnect – curba B, 16 A, 6 kA, 1P, 1M
Hager MBS116 face parte din familia Hager M și din gama de siguranțe automate Hager MBS QuickConnect. Aparatul asigură protecția circuitului împotriva suprasarcinilor și scurtcircuitelor și utilizează sistemul QuickConnect pentru realizarea conexiunilor compatibile. În partea superioară, QuickConnect permite conectarea rapidă a conductorului de ieșire fără strângere convențională cu șurub, iar în partea inferioară sistemul QuickBusbar permite conectarea rapidă la bara de distribuție compatibilă.
Modelul Hager MBS116 are un curent nominal de 16 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 1P și ocupă un singur modul. Sistemul QuickConnect diferențiază această gamă de variantele cu conectare convențională prin șurub.
Funcțiile disjunctorului Hager MBS116 explicate simplu
- MCB: este un disjunctor miniatural care supraveghează indirect curentul din circuit și îl întrerupe atunci când condițiile de supracurent depășesc caracteristica aparatului.
- Protecție la suprasarcină: intervine când prin circuit circulă un curent prea mare o perioadă suficientă pentru a produce încălzirea conductoarelor. Declanșarea nu este neapărat instantanee, deoarece timpul de reacție depinde de cât de mult este depășit curentul normal.
- Protecție la scurtcircuit: este destinată defectelor în care curentul crește brusc la valori foarte mari. În această situație, mecanismul magnetic al disjunctorului produce o declanșare rapidă pentru întreruperea curentului de defect.
- Curba B: indică nivelul de supracurent la care intervine rapid mecanismul magnetic. Este mai sensibilă la vârfurile de curent decât curba C și se utilizează pentru circuite unde curenții mari de pornire nu sunt caracteristici sarcinii.
- Curent nominal 16 A: reprezintă valoarea de referință pentru funcționarea normală a modelului MBS116. Alegerea lui trebuie corelată cu conductorul și cu sarcina protejată.
- Capacitate de rupere 6 kA: indică nivelul nominal maxim al curentului de scurtcircuit pe care disjunctorul este capabil să îl întrerupă în condițiile definite de standard.
- 1P: disjunctorul are un singur pol.
- 1M: aparatul ocupă un singur modul în tabloul electric.
- QuickConnect: este un sistem de conectare rapidă fără strângerea convențională a conductorului cu șurub.
- În partea superioară, borna QuickConnect cu arc exercită o presiune constantă asupra conductorului și permite conectarea și deconectarea rapidă a conductorului compatibil.

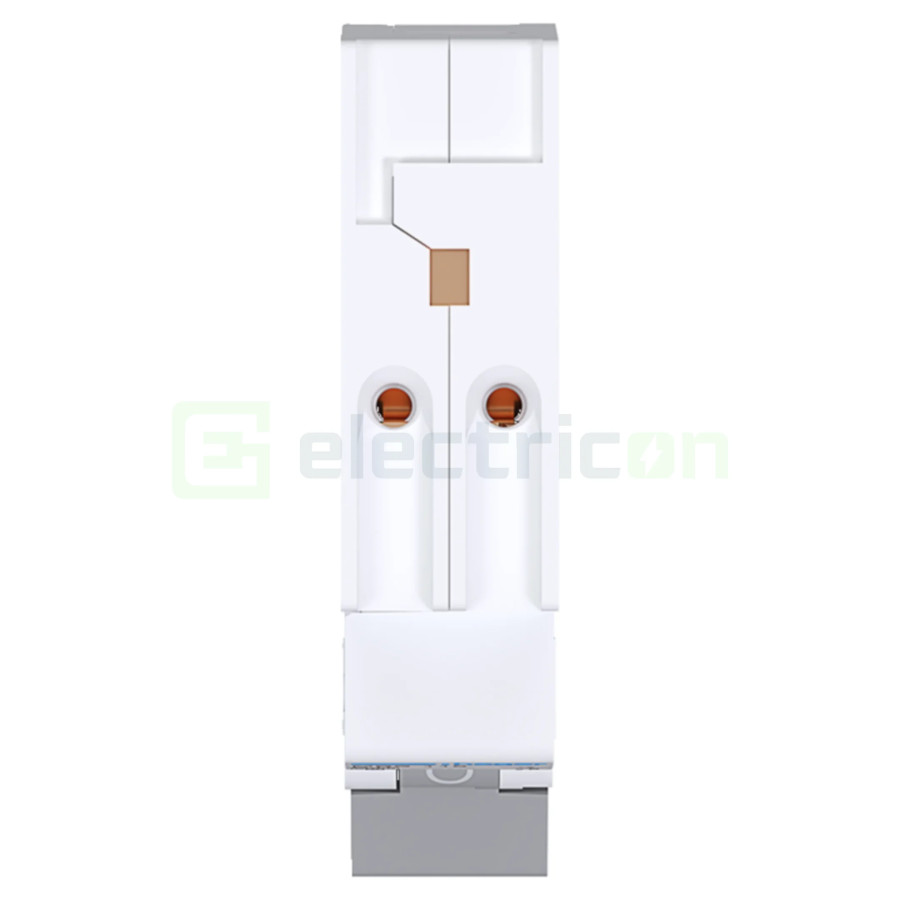

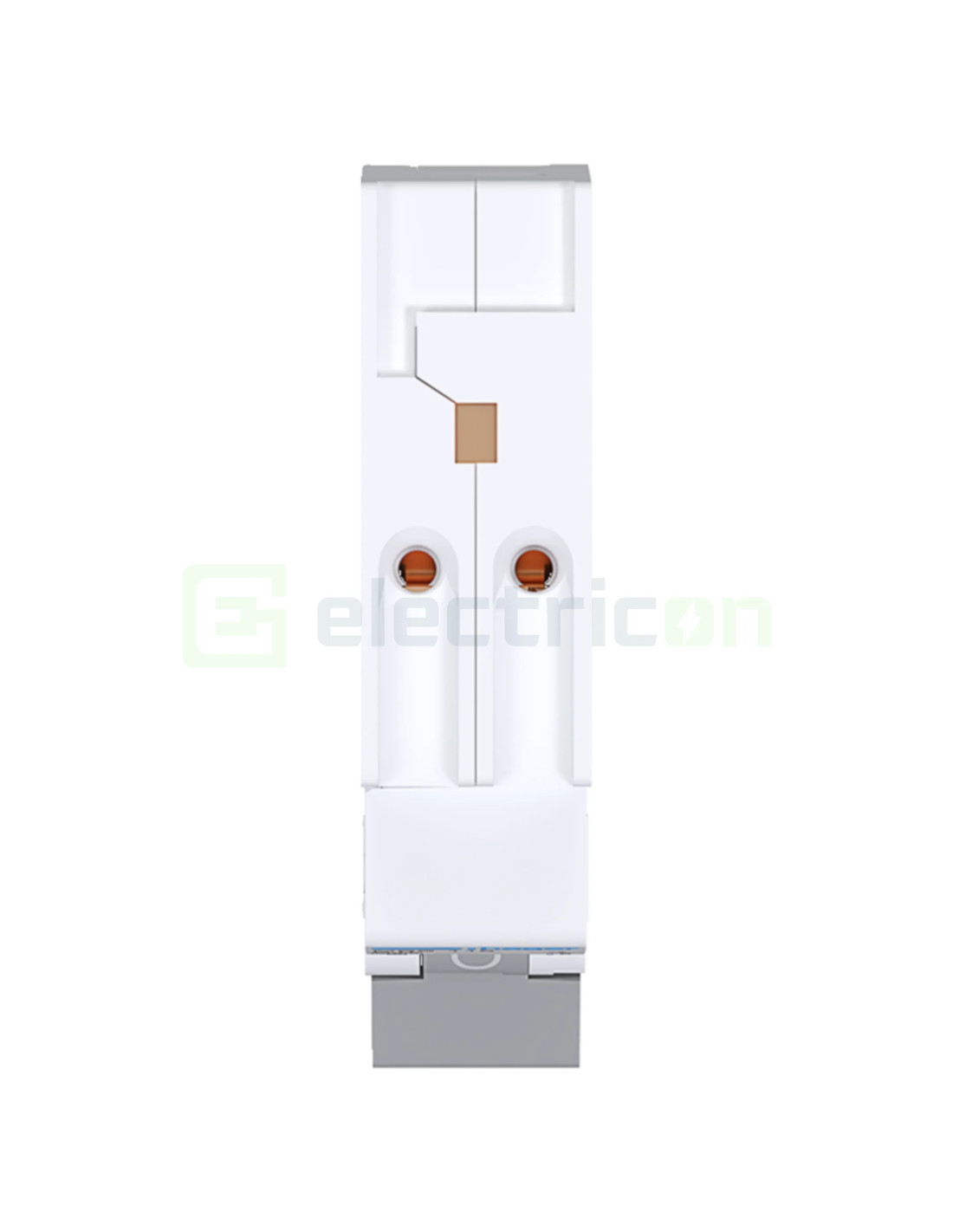

- În partea inferioară, sistemul QuickBusbar permite conectarea rapidă a aparatului la o bară de distribuție compatibilă, simplificând realizarea alimentării comune a mai multor aparate.
