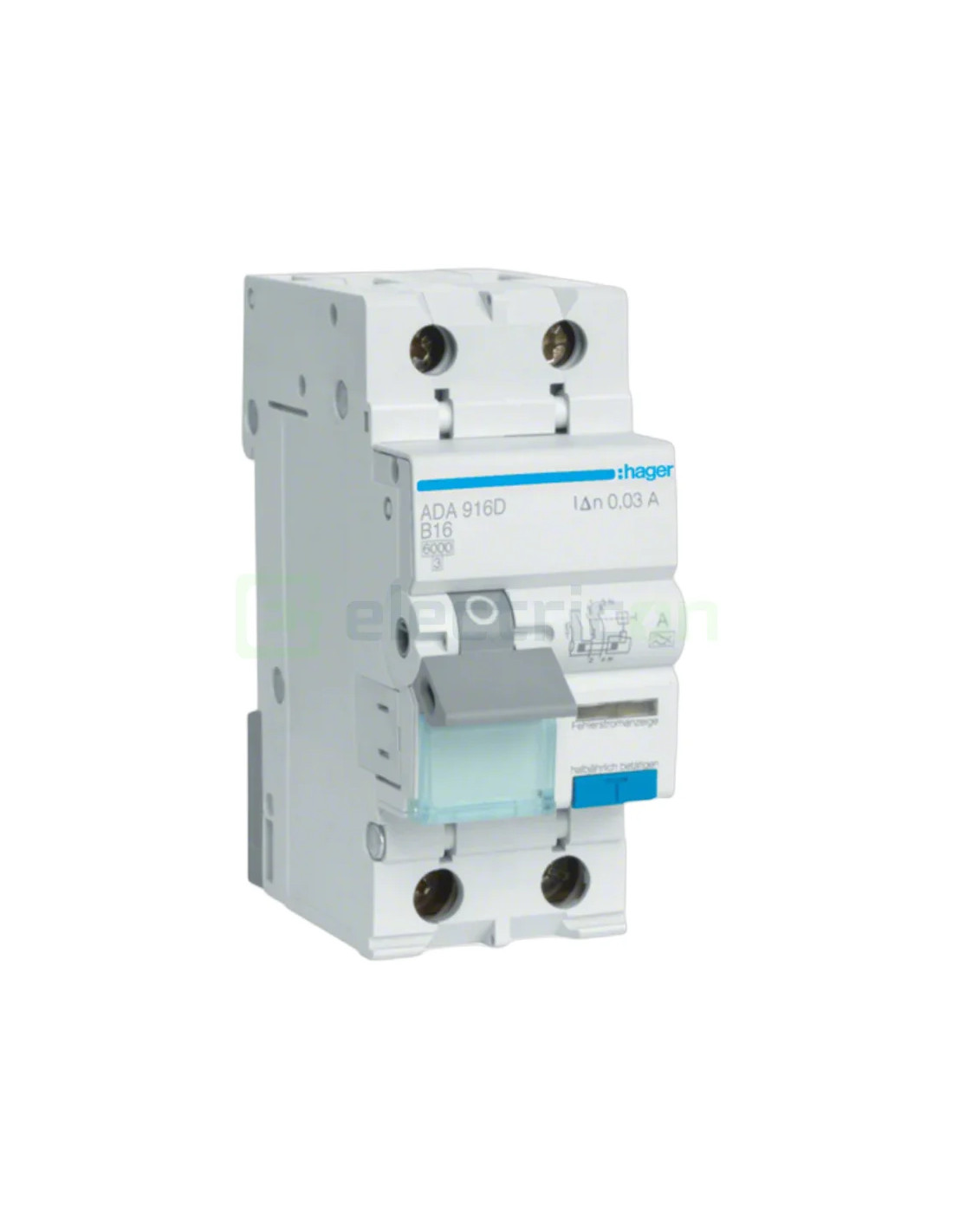

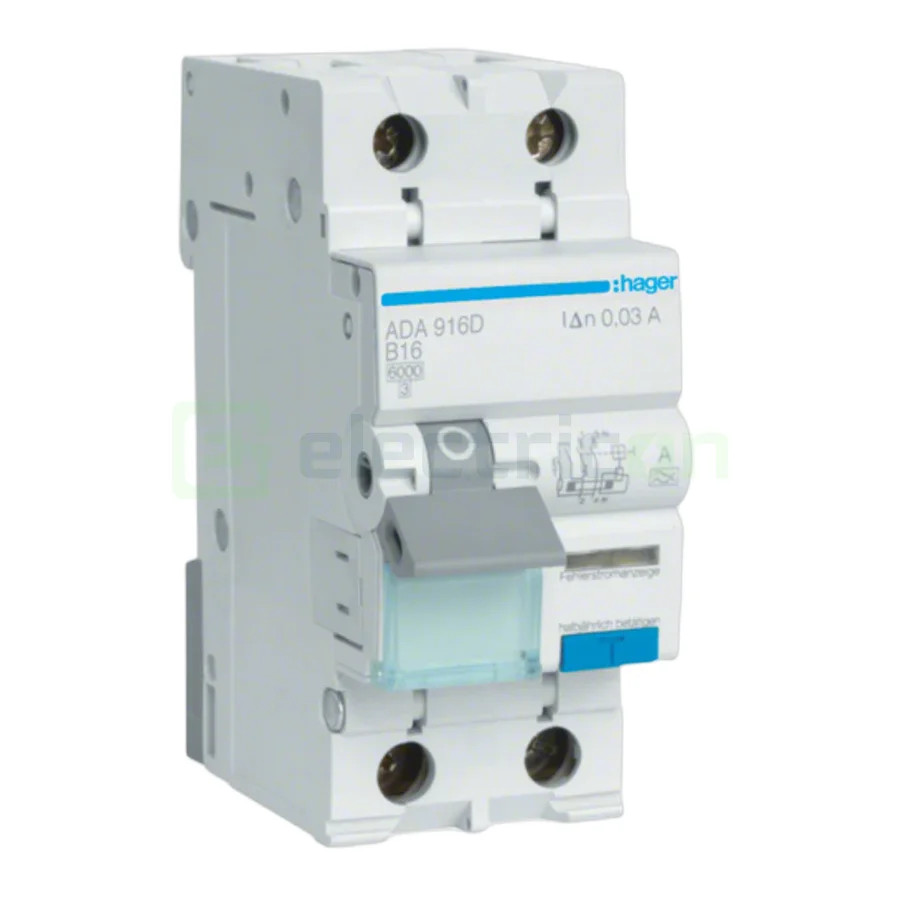

Proprietati tehnice:
Arhitectură
| Poziție neutră: | dreapta |
| Număr poli protejați: | 1 |
| Număr de poli: | 2 P |
| Tipul polilor: | 1P+N |
| Tip de montaj: | Şină DIN |
| Curbă: | B |
Funcții
Compatibilitate
| Compatibil pentru montaj pe șină DIN: | da |
Conectivitate
| Conectare in partea superioară pentru dispozitive modulare: | Terminal aliniat |
| Bază de conectare pentru dispozitivele modulare: | Terminal aliniat |
Principalele caracteristici electrice
| Tensiune nominală de regim curent alternativ: | 240 V |
| Tip tensiune alimentare: | AC |
Voltaj
| Tensiune de izolare: | 500 V |
| Tensiune max. de exploatare: | 240 V |
| Rezistenţa la tensiunea nominală de impuls: | 4000 V |
Curent electric
| Curent rezidual de calcul: | 30 mA |
| Curent nominal: | 16 A |
| Putere curent supratensiune (valuri 8/20 μs): | 250 A |
| Capacitate de rupere și deschidere: | 6 kA |
| Valoare minimă/maximă prag funcționare termală AC: | 1,13 / 1,45 In |
| Prag de comutare magnet de curent alternativ min./max.: | 3 / 5 In |
Curent electric/temperatură
| Curent nominal -25°C: | 18,5 A |
| Curent nominal -20°C: | 18,3 A |
| Curent nominal -15°C: | 18,1 A |
| Curent nominal -10°C: | 17,9 A |
| Curent nominal -5°C: | 17,7 A |
| Curent nominal 0°C: | 17,4 A |
| Curent nominal 5°C: | 17,2 A |
| Curent nominal 10°C: | 17 A |
| Curent nominal 15°C: | 16,7 A |
| Curent nominal 20°C: | 16,5 A |
| Curent nominal 25°C: | 16,2 A |
| Curent nominal 30°C: | 16 A |
| Curent nominal 35°C: | 15,8 A |
| Curent nominal 40°C: | 15,6 A |
| Curent nominal 45°C: | 15,4 A |
| Curent nominal 50°C: | 15,2 A |
| Curent nominal 55°C: | 15 A |
| Curent nominal 60°C: | 14,8 A |
Factor de corecție
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 0,95 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 0,9 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 0,85 |
Frecvență
Putere
| Putere disipată totală în condiţii de curent nominal: | 5,2 W |
| Putere disipată per pol: | 3,8 W |
Rezistență
| Durata de viaţă electrică în număr de cicluri: | 2000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 2000 |
Dimensiuni
| Adâncimea produsului instalat: | 68 mm |
| Înălţimea produsului instalat: | 93 mm |
| Lăţime produsului instalat: | 35 mm |
Montare
| Cuplu: | 2,1 Nm |
| Tip clemă inferioară dispozitive modulare: | Plastic |
| Tip conexiuni inferioare dispozitive modulare: | BIconnect |
| Bază inferioară pentru dispozitivele modulare: | da |
| Potrivit pentru montaj încastrat: | da |
Conexiune
| Terminale cu șurub pentru conductorul flexibil: | 1 / 16 mm² |
| Conex. ieşire şurub cu conductor rigid: | 1 / 25 mm² |
| Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: | 1 / 25 mm² |
| Montaj terminale cu șurub pentru cablu flexibil: | 1 / 16 mm² |
| Poziție clemă cârlig: | în linie |
| Stare livrare cleme: | deschis |
| Stare de livrare: | deschis |
| Secțiune cablu rigid pentru terminale cu șurub: | 1 / 25 mm² |
| Secțiune cablu flexibil pentru terminale cu șurub: | 1 / 16 mm² |
Cablu
| L conductori utilizați pt. test de încălzire (m) conform standard produs: | 1 m |
| Secțiune transversală conductor la teste de încălzire conform standard produs: | 2,5 mm² |
Echipament
| Poate fi accesorizat: | da |
| Piesă capăt: | nu |
| Port etichetă: | da |
Standarde
| Text standard: | EN 61009-1 |
| Conform directivelor europene WEEE: | afectat |
Protecție
| Tip de protecţie IP: | IP20 |
| Tipul curentului rezidual: | A |
Condiții de utilizare
| Temperatură lucru: | -25…40 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
| Clasă de limitare a energiei I²t: | 3 |
| Altitudine: | 2000 m |
| Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
| Temperatură depozitare/transport: | -25…70 °C |
Temperatură
| Temperatură de calibrare: | 30 °C |
| Temperatura mediului ambiant în timpul testelor, conform standardului produsului: | 23,1 °C |
| Temperatură maximă admisă pentru părți accesibile: | 63,2 °C |
| Temperatură maximă admisă pentru părți accesibile: | 50,1 °C |
| Temperatură maximă admisă pentru părți accesibile: | 84,1 °C |
| Temperatură maximă admisă pentru borne: | 73,2 °C |
| Limită creștere temperatură piese (comutatoare) conform standard produs: | 25 K |
| Limită creștere temperatură piese (nu pot fi atinse) conform standard produs: | 60 K |
| Limită creștere temperatură piese (pot fi atinse) conform standard produs: | 40 K |
| Limită creștere temperatură terminale conform standard produs: | 65 K |
| Creștere temperatură măsurată pe părțile accesibile la ln: | 10,1 K |
| Creștere temperatură măsurată pe părțile accesibile la ln: | 44,1 K |
| Creștere temperatură măsurată pe părțile accesibile la ln (poate fi atins): | 23,2 K |
| Creștere temperatură măsurată pe terminale de la ln: | 33,2 K |
