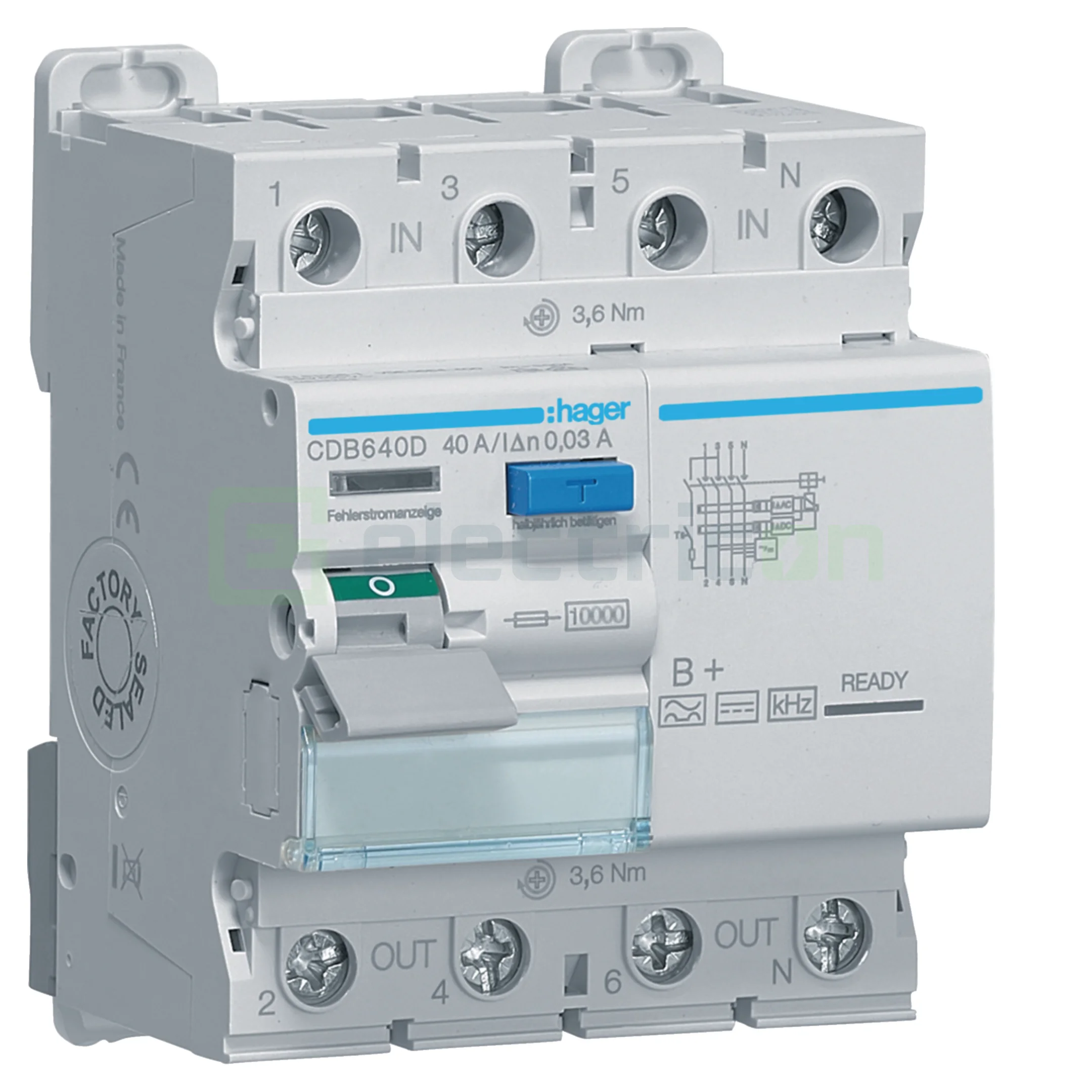

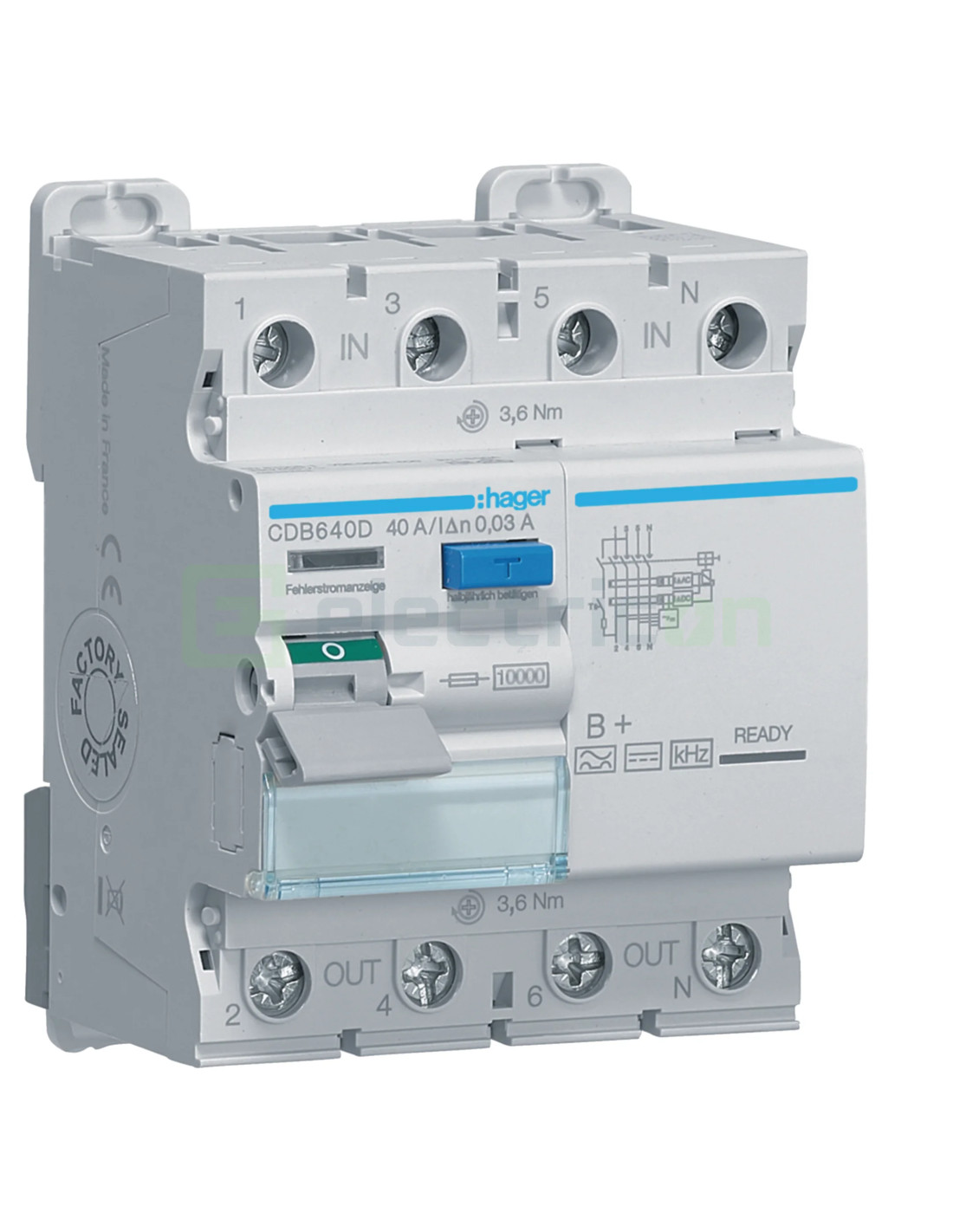

Întrerupător de curent rezidual 4 poli 10kA 40A 30mA tip B+
Întrerupător de curent rezidual sensibil AC/DC (FI, RCCB) conform DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) și DIN EN 62423 ( VDE 0664-40). RCD cu întârziere scurtă pentru protecție împotriva curenților de defect continuu continuu și a curenților de defect CA în intervalul de frecvență de până la 100 kHz. Declanșarea în acest interval de frecvență de până la 20 kHz are loc sub 420 mA. Pentru a respecta cerințele standardelor de instalare DIN VDE 0100-410 și DIN VDE 0100-530. Potrivit pentru echipamente suplimentare (montare fără unelte). Borne de conectare cu terminale bi-connect dedesubt, buton de test albastru, indicator curent de defect, tip Bplus. Afișaj de funcționare, șină DIN glisează în partea de sus și de jos pentru o instalare ușoară. Opțiune de etichetare direct pe dispozitiv.
- Tip de protecție cu curent rezidualB+
- curent rezidual nominal30mA
- curent nominal40A
- arta polara3P+N
- Curent nominal de scurtcircuit Inc conform EN 61008-110kA
- Tensiunea nominală de funcționare Ue230 / 400V
- frecvență50
- numărul de poli4p
- tensiune de izolare400v
- tensiune de rezistență la impuls4000V
- Putere disipată totală sub curent nominal6,77 W
- Durată de viață a dispozitivului, cicluri de comutare electrică10000
- Durata de viață a dispozitivului cicluri mecanice de comutare20000
- numărul de module4
- Înălțimea instalată a produsului85 mm
- Produs cu instalare largă72 mm
- Produs instalat în adâncime70 mm
- temperatura de functionare-25…70°C
- temperatura de depozitare/transport-55…70°C
- Secțiunea de conectare a accesului cu șuruburi, cu conductor flexibil1 / 16 mm²
- Secțiunea de conectare cu conductor rigid, bornele din amonte cu șuruburi1 / 25 mm²
- Curent nominal la -25°C40A
- Curent nominal la -20°C40A
- Curent nominal la -15°C40A
- Curent nominal la -10°C40A
- Curent nominal la -5°C40A
- Curent nominal la 0°C40A
- Curent nominal la 5°C40A
- Curent nominal la 10°C40A
- Curent nominal la 15°C40A
- Curent nominal la 20°C40A
- Curent nominal la 25°C40A
- Curent nominal la 30°C40A
- Curent nominal la 35°C40A
- Curent nominal la 40°C40A
- Curent nominal la 45°C40A
- Curent nominal la 50°C40A
- Curent nominal la 55°C40A
- Curent nominal la 60°C40A
- Curent nominal la 65°C40A
- Curent nominal la 70°C40A
