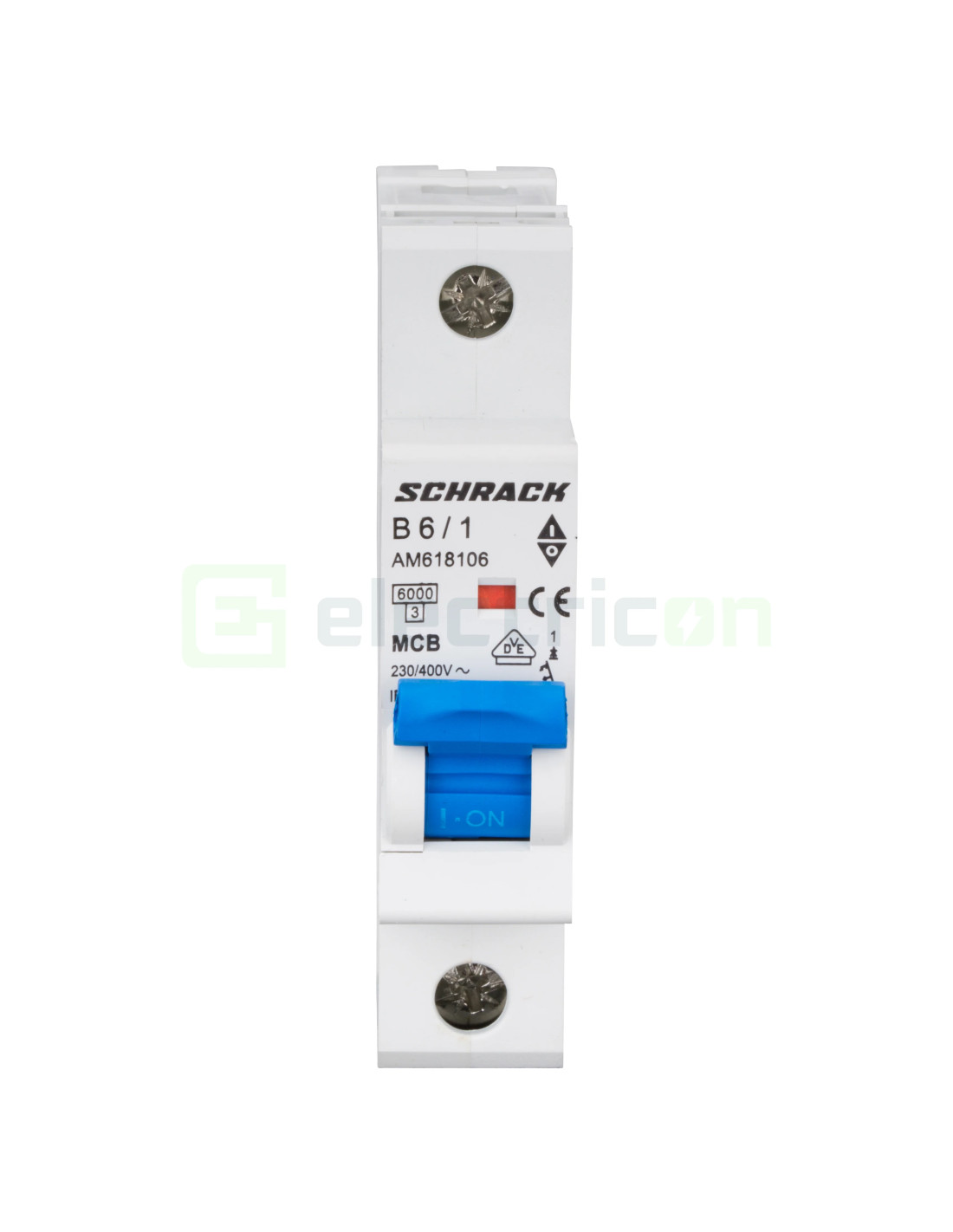

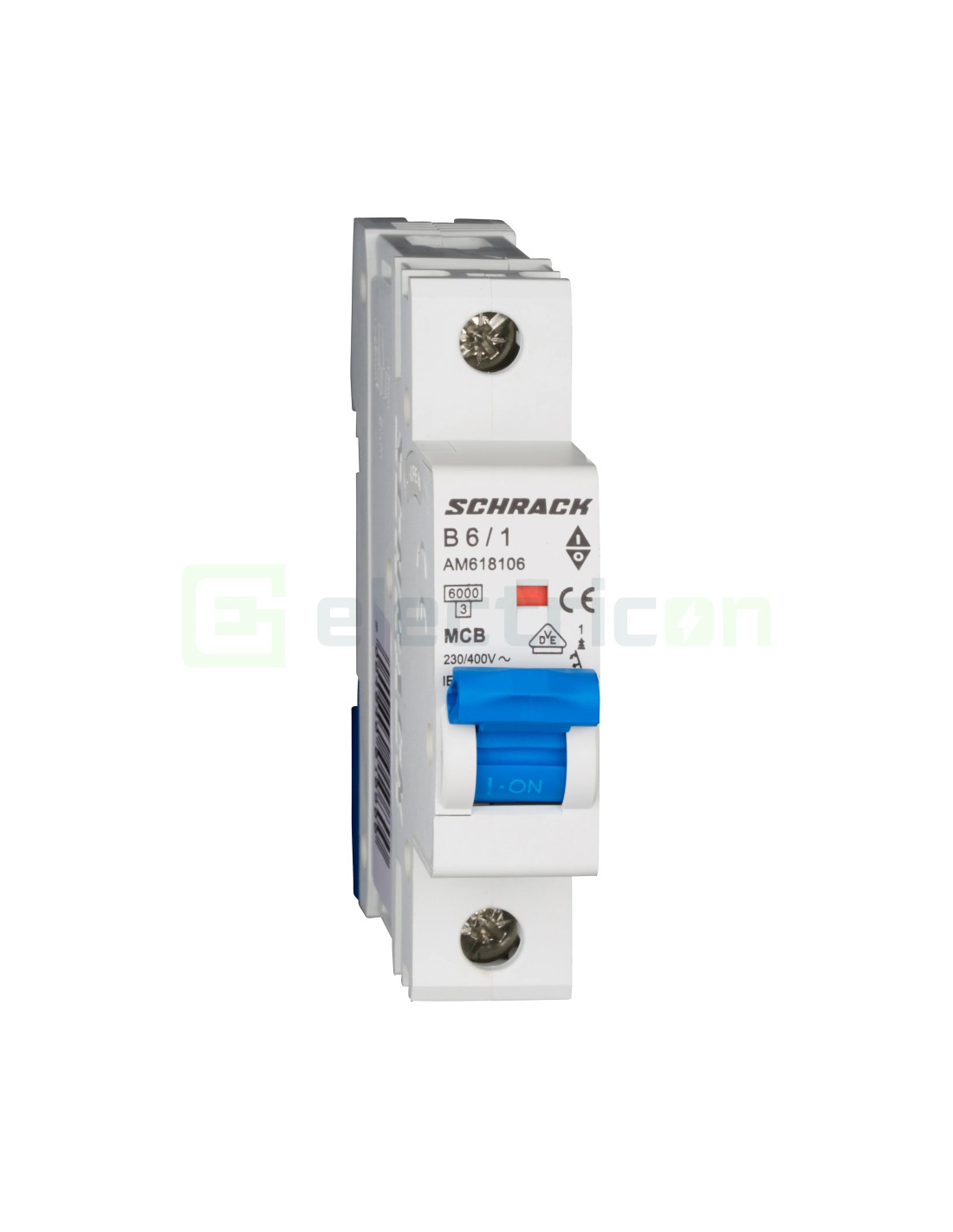

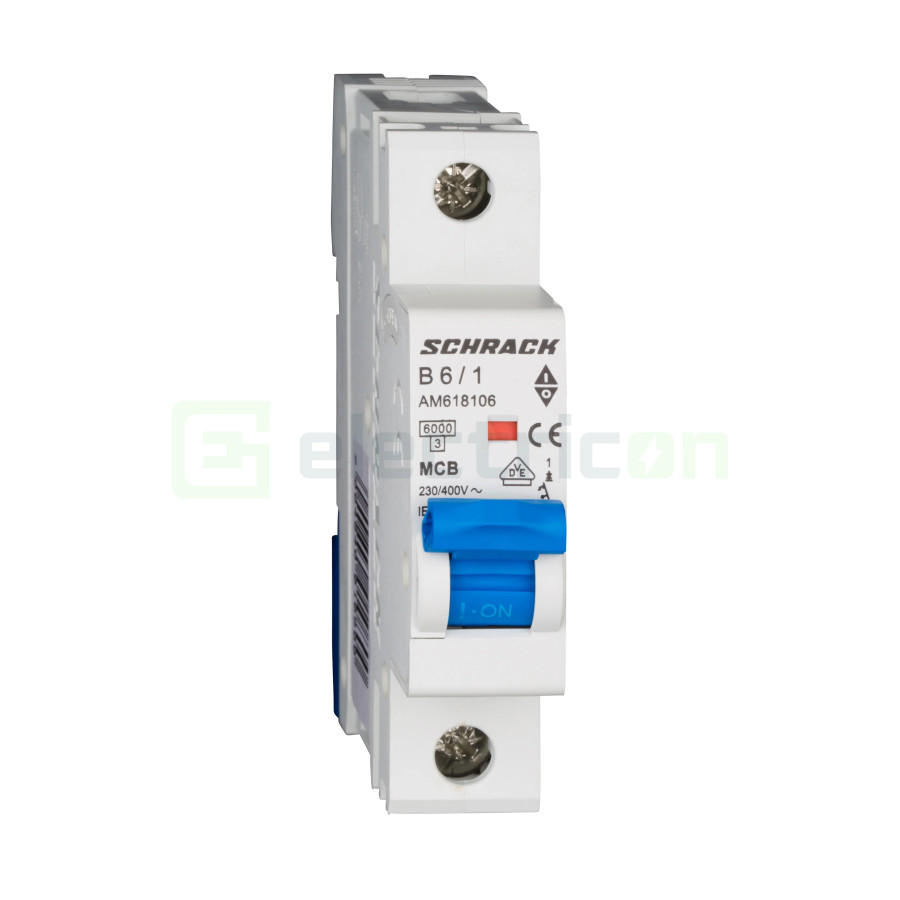

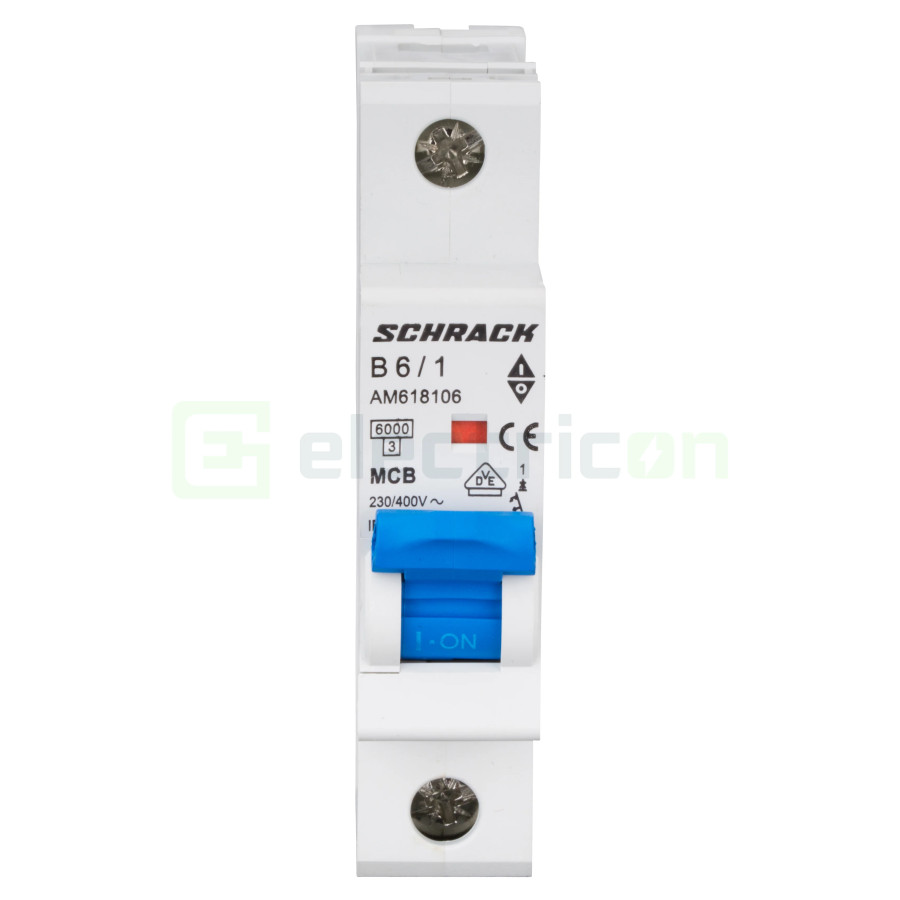

Siguranță automată Schrack AM618106 – curba B, 6 A, 6 kA, 1P, 1M
Schrack AM618106 face parte din familia Schrack AMPARO și din gama de siguranțe automate AM6. Disjunctorul protejează circuitul electric împotriva suprasarcinilor și scurtcircuitelor și întrerupe automat alimentarea atunci când apare un supracurent care depășește caracteristica aparatului.
Modelul Schrack AM618106 are un curent nominal de 6 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 1P și ocupă un singur modul. În gama AM6 există și alte valori de curent și configurații de poli, acestea fiind selectate în funcție de circuit.
Funcțiile disjunctorului Schrack AM618106 explicate simplu
- MCB: este un disjunctor miniatural reutilizabil care protejează circuitul împotriva curenților prea mari. După o declanșare provocată de o suprasarcină sau de un scurtcircuit, poate fi rearmat după identificarea și eliminarea cauzei.
- Protecție la suprasarcină: intervine atunci când circuitul este solicitat cu un curent mai mare decât cel pentru care a fost dimensionat și această situație se menține în timp. Curentul excesiv poate încălzi conductoarele, iar disjunctorul întrerupe alimentarea pentru a limita această solicitare termică.
- Protecție la scurtcircuit: intervine când un defect produce o creștere foarte rapidă și mare a curentului. Mecanismul magnetic determină o declanșare rapidă pentru întreruperea curentului de defect.
- Curba B: arată sensibilitatea declanșării magnetice la creșteri rapide ale curentului. Curba B reacționează la multipli mai reduși ai curentului nominal decât curba C și este utilizată în circuite în care nu sunt așteptați curenți mari de pornire.
- Curent nominal 6 A: reprezintă curentul de referință al modelului AM618106. Valoarea trebuie corelată cu secțiunea conductoarelor și sarcina circuitului și nu reprezintă un prag la care aparatul declanșează instantaneu.
- Capacitate de rupere 6 kA: indică nivelul nominal maxim al curentului de scurtcircuit pe care disjunctorul îl poate întrerupe în condițiile specificate de standard.
- 1P: modelul are un singur pol și întrerupe un singur conductor al circuitului.
- 1M: aparatul ocupă un singur modul în tabloul electric.
- Uimp 4 kV: reprezintă tensiunea nominală de ținere la impuls și indică nivelul impulsurilor de tensiune pe care izolația aparatului este proiectată să le suporte.

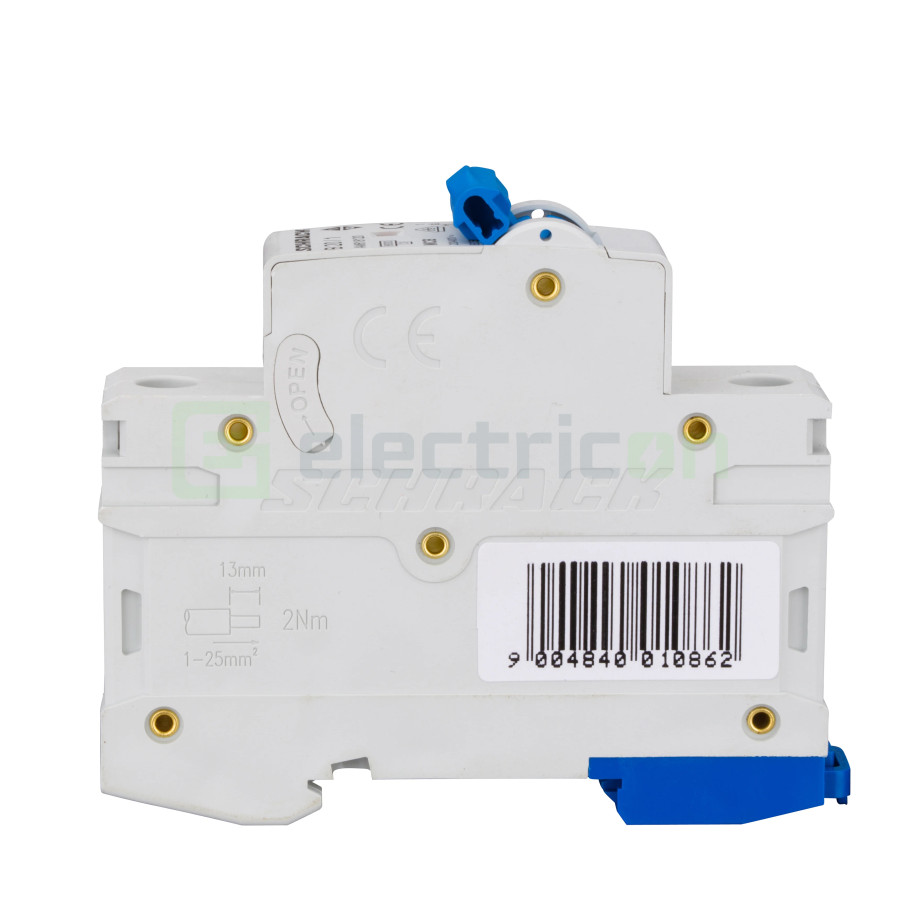

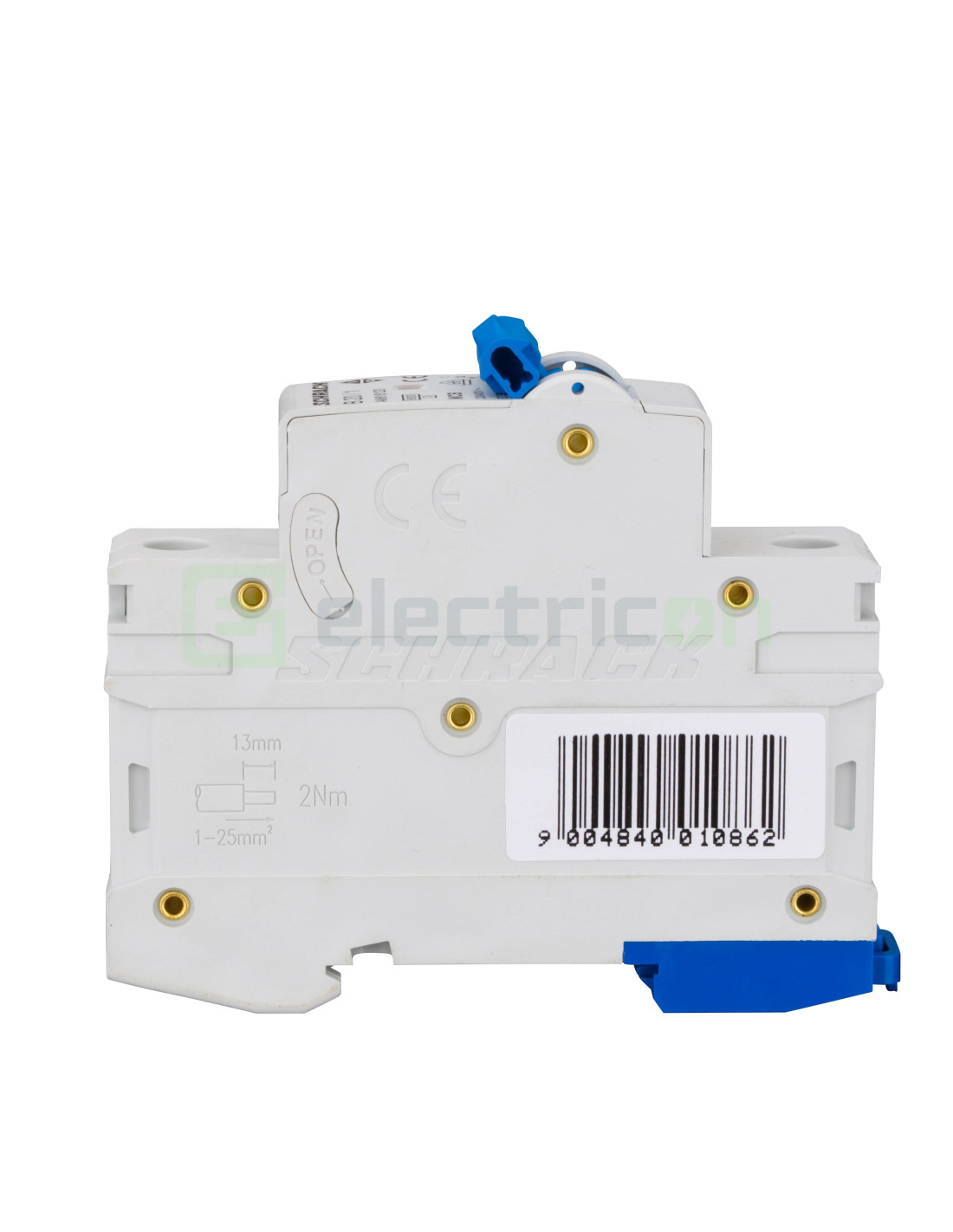

- Alimentare sus sau jos: construcția bornelor permite conectarea alimentării din partea superioară sau inferioară.
- Busbar furcă sau pin: bornele gamei AM6 permit utilizarea barelor de distribuție compatibile de tip U/furcă sau pin.
