Leagă intern cele două etaje, deci toate punctele push-in sunt pe același potențial. Conductorii rigizi și cei cu ferulă se introduc direct, fără unealtă. Cu ferulă cu guler de plastic, secțiunea maximă este de 1 mm²; se recomandă ferula AI-S 1-8 TQ.
Cod Produs: 1674252
Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi
Gama variata
National
Livrare
Oferte
Info

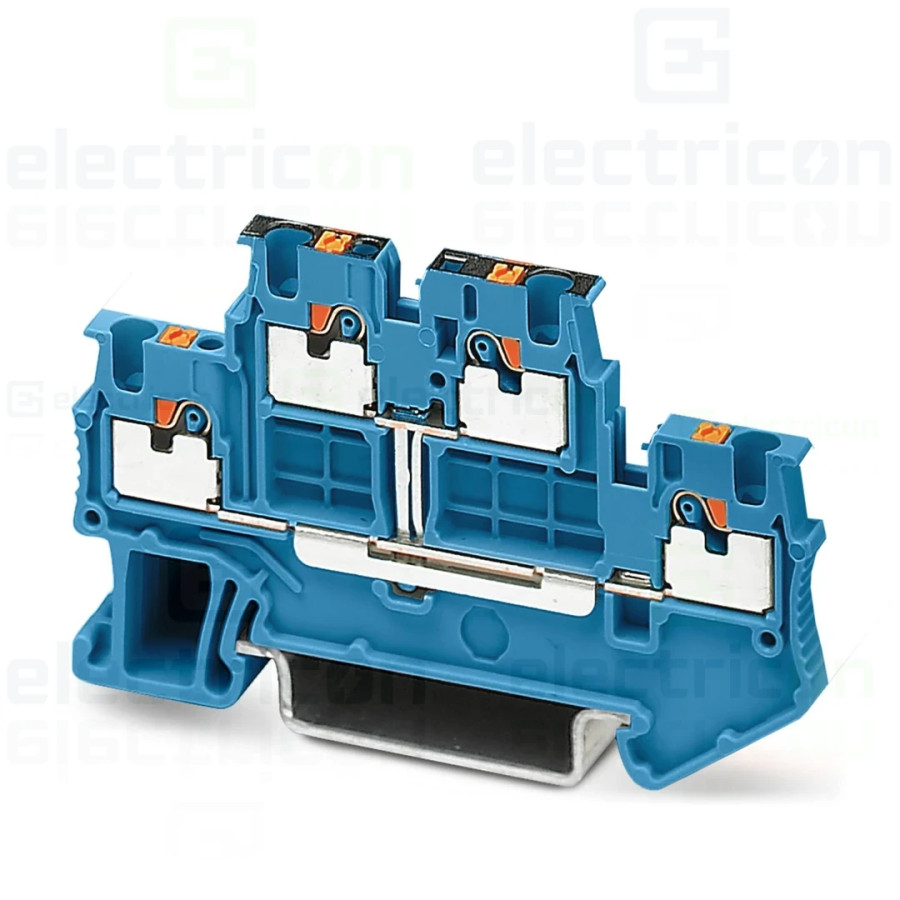

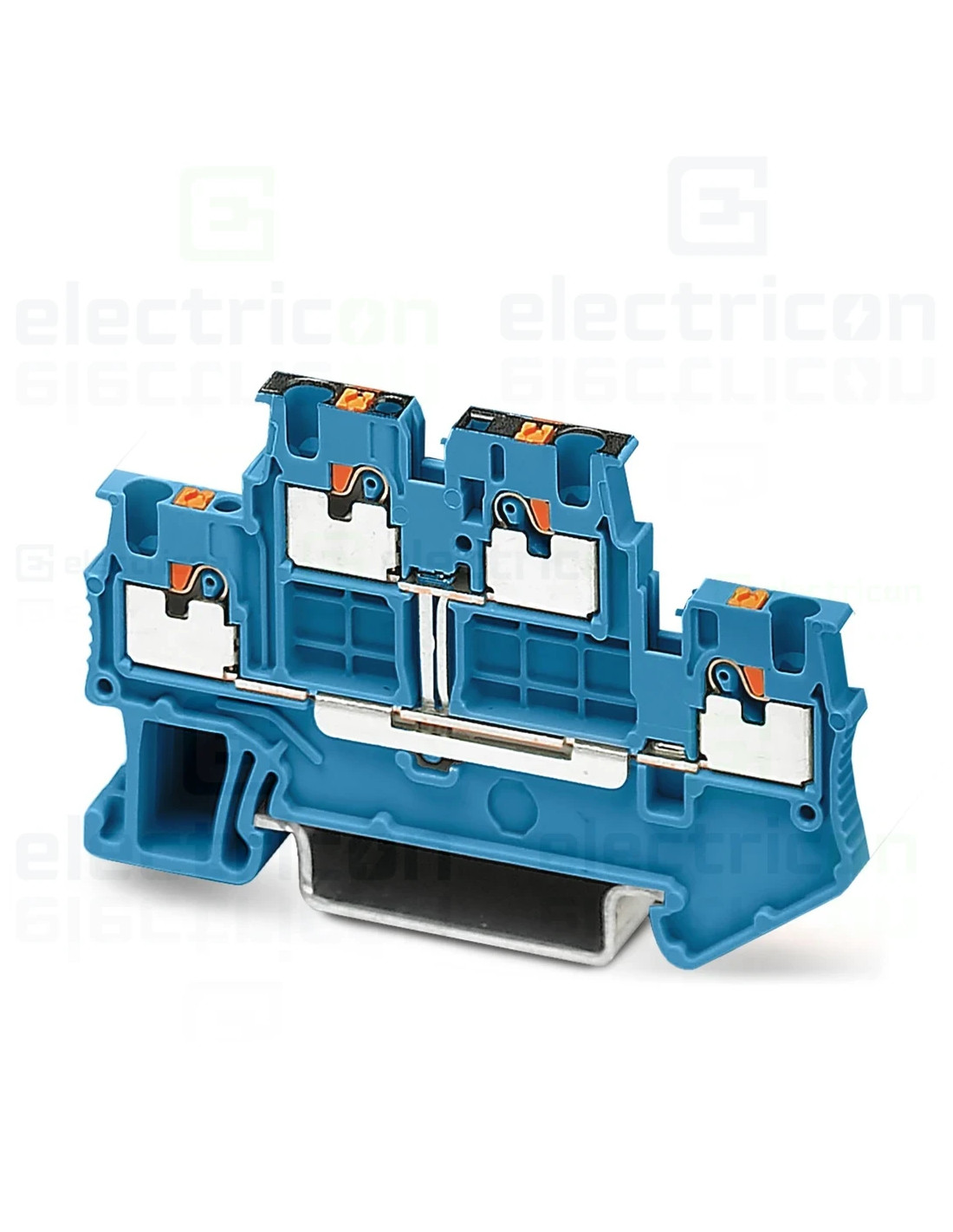

PartenerClema are două etaje, fiecare cu câte două puncte de conexiune push-in. Etajele sunt legate între ele în interiorul clemei, deci toate cele patru puncte sunt pe același potențial. Lățimea clemei este de 3,5 mm.
Varianta 1674252 are carcasa albastră, RAL 5015. Denumirea de tip a producătorului este PTTB 1,5/S-PV BU, din familia PT.
Tensiunea nominală este de 500 V, iar curentul nominal de 16 A. Curentul maxim de sarcină este tot de 16 A.
Clema are un singur potențial, comun ambelor etaje. Nu separă circuite între etaje.
Izolația corespunde categoriei de supratensiune III și gradului de poluare 3. Tensiunea de impuls nominală este de 6 kV. Puterea disipată în regim nominal este de 0,56 W.
Toate cele patru puncte de conexiune sunt push-in, cu secțiunea nominală de 1,5 mm² și lungimea de dezizolare de 8 … 10 mm. Fiecare punct acceptă conductori rigizi și flexibili de 0,14 … 1,5 mm². Cu ferulă fără guler de plastic, domeniul este tot de 0,14 … 1,5 mm².
Cu ferulă cu guler de plastic, domeniul se reduce la 0,14 … 1 mm². Pentru acest caz se recomandă ferula AI-S 1-8 TQ, cod 1200293.
Conductorii rigizi și cei cu ferulă se introduc direct, fără unealtă. Domeniul de introducere directă este de 0,25 … 1,5 mm² pentru conductor rigid. Pentru conductor cu ferulă, domeniul este de 0,34 … 1,5 mm² fără guler și de 0,34 … 1 mm² cu guler de plastic.
Conexiunile sunt realizate conform IEC 60947-7-1. Conexiunea conductorului este rezistentă la vibrații și fără întreținere.

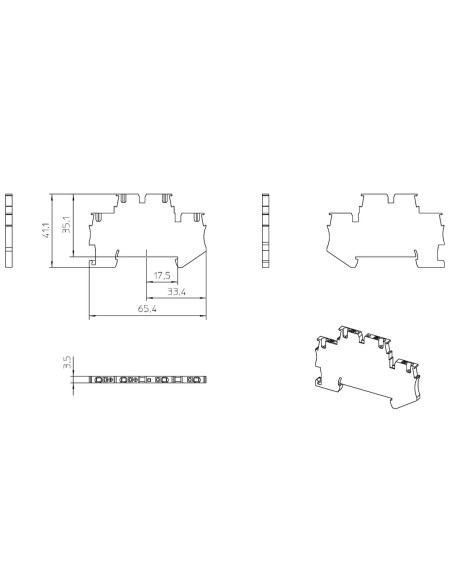

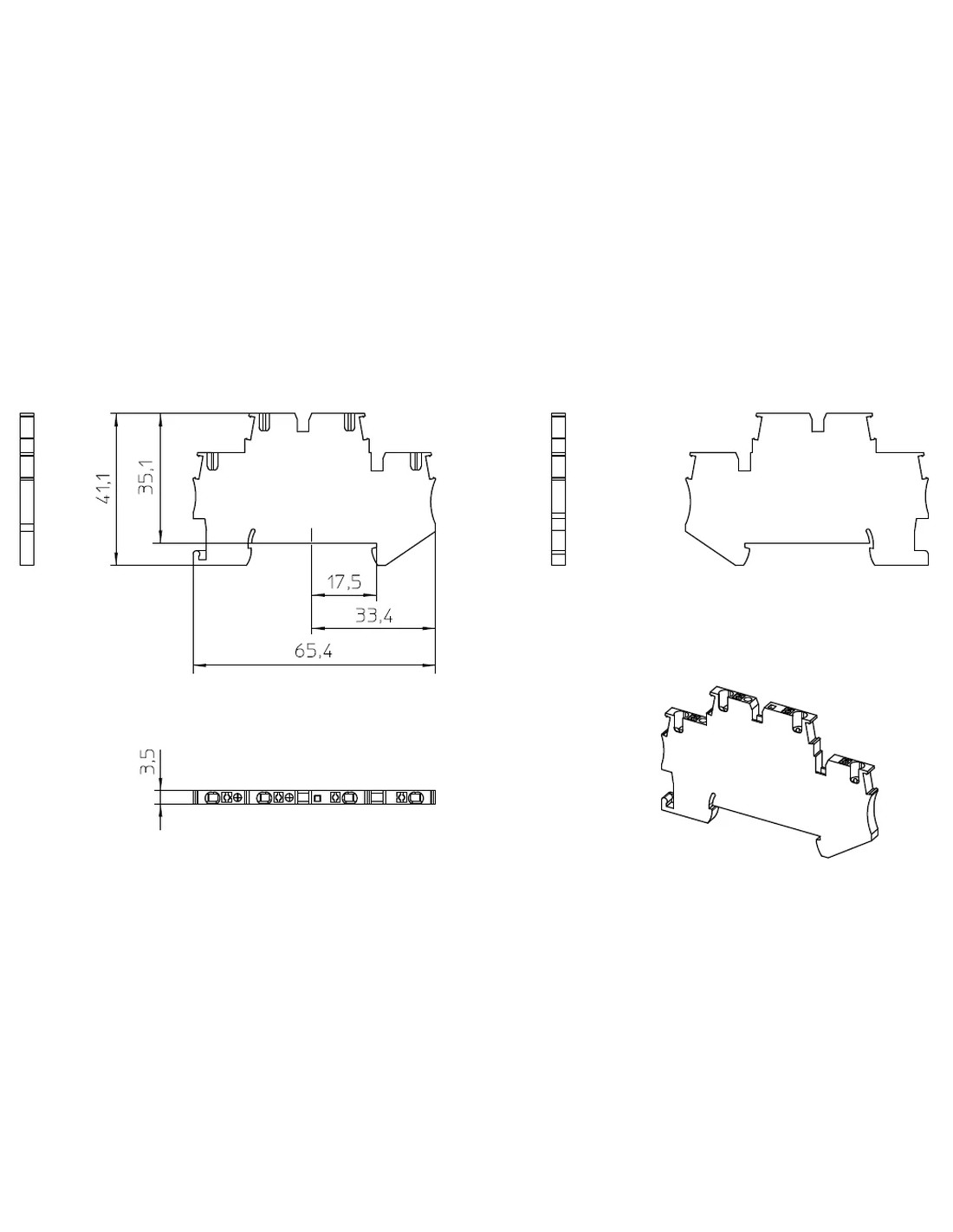

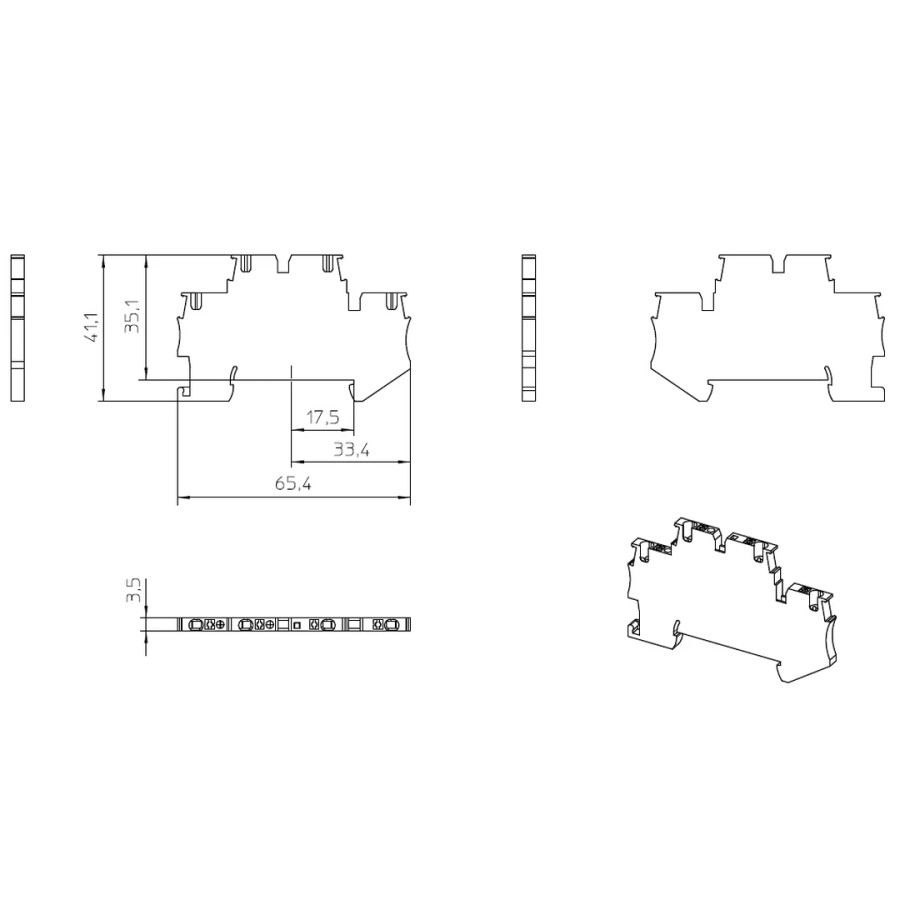

Clema se montează pe șină NS 35/7,5 sau NS 35/15. Adâncimea este de 42,6 mm pe NS 35/7,5 și de 50,1 mm pe NS 35/15. Lățimea este de 3,5 mm, iar înălțimea de 65,4 mm.

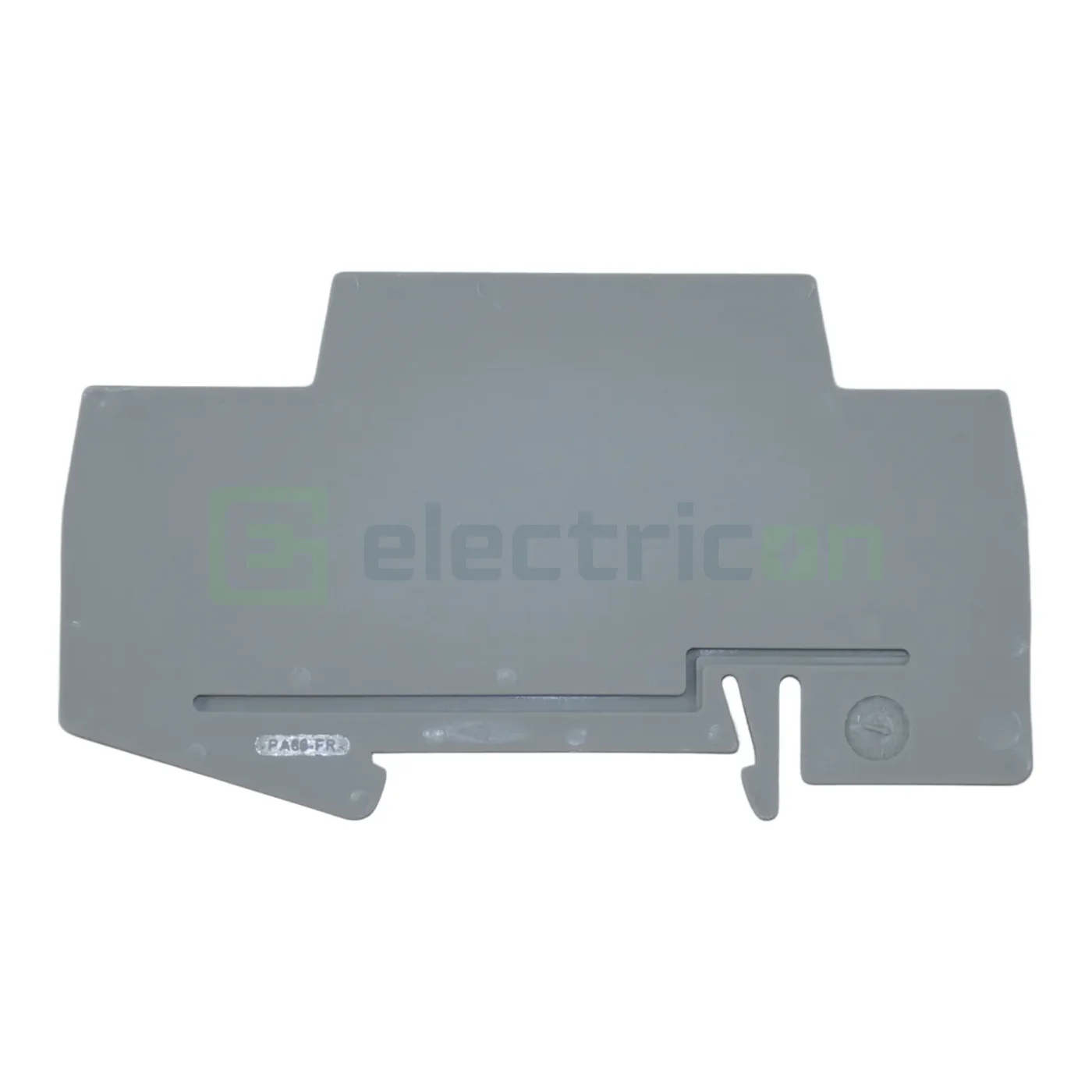

Carcasa are o latură deschisă. Pentru capătul rândului există capacul de capăt D-PTTB 1,5/S, cu lățimea de 2,2 mm.
Carcasa este din poliamidă (PA), cu clasa de inflamabilitate V0 conform UL 94. Domeniul de temperatură în funcționare este de -60 … 110 °C, inclusiv autoîncălzirea. Montajul și acționarea se fac la -5 … 70 °C.
La vibrații, clema a trecut încercarea conform DIN EN 50155:2008-03, categoria 2, montaj pe boghiu. Condițiile au fost 5 … 250 Hz, 4,25 g, 5 h pe fiecare dintre axele X, Y și Z. La șocuri, încercarea s-a făcut conform aceluiași standard, cu 30 g și 18 ms. Au fost aplicate câte 3 șocuri pe fiecare sens al axelor X, Y și Z. Valorile corespund configurațiilor testate în laborator și nu se extrapolează automat la alte combinații.
Domeniile de aplicare sunt industria feroviară, construcția de mașini și ingineria instalațiilor. Legătura dintre etaje este integrată în clemă, deci cele două etaje nu mai necesită punte separată.
Clema este optimizată atât pentru cablare manuală, cât și pentru cablare automatizată.
Accesoriile de mai jos se folosesc împreună cu clema 1674252.
| Producător | Phoenix Contact |
| Cod producător | 1674252 |
| Denumire producător | PTTB 1,5/S-PV BU – Double-level terminal block |
| Familie de produse | PT |
| Tip produs | Clemă șir cu 2 etaje, cu etaje legate (Multi-level terminal block) |
| Număr de potențiale | 1 |
| Tensiune nominală | 500 V |
| Curent nominal | 16 A |
| Curent maxim de sarcină | 16 A |
| Categorie de supratensiune | III |
| Grad de poluare | 3 |
| Tensiune de impuls nominală | 6 kV |
| Putere disipată în regim nominal | 0,56 W |
| Număr de etaje | 2 |
| Număr total de puncte de conexiune | 4, câte 2 pe etaj |
| Tehnologie de conexiune | Push-in |
| Secțiune nominală | 1,5 mm² |
| Secțiune, conductor rigid | 0,14 … 1,5 mm² (AWG 26 … 16) |
| Secțiune, conductor flexibil | 0,14 … 1,5 mm² (AWG 26 … 16) |
| Secțiune, flexibil cu ferulă fără guler | 0,14 … 1,5 mm² |
| Secțiune, flexibil cu ferulă cu guler de plastic | 0,14 … 1 mm² (ferulă recomandată AI-S 1-8 TQ, cod 1200293) |
| Introducere directă | 0,25 … 1,5 mm² rigid; 0,34 … 1,5 mm² cu ferulă fără guler; 0,34 … 1 mm² cu ferulă cu guler |
| Lungime de dezizolare | 8 … 10 mm |
| Calibru cilindric intern | A1 / B1 |
| Mod de montaj | Șină NS 35/7,5 sau NS 35/15 |
| Lățime | 3,5 mm |
| Lățime capac de capăt | 2,2 mm |
| Înălțime | 65,4 mm |
| Adâncime | 41,1 mm |
| Adâncime pe NS 35/7,5 | 42,6 mm |
| Adâncime pe NS 35/15 | 50,1 mm |
| Greutate | 7 g (7,12 g cu ambalaj) |
| Temperatură în funcționare | -60 … 110 °C, inclusiv autoîncălzirea |
| Temperatură de depozitare și transport | -25 … 60 °C (maximum 24 h: -60 … 70 °C) |
| Temperatură la montaj și acționare | -5 … 70 °C |
| Umiditate admisă în funcționare | 20 … 90 % |
| Umiditate admisă la depozitare și transport | 30 … 70 % |
| Material izolant | PA (poliamidă), grupa de material I |
| Clasă de inflamabilitate UL 94 | V0 |
| Latură deschisă | Da |
| Culoare | Albastru (RAL 5015) |
| Domenii de aplicare | Industria feroviară, construcția de mașini, ingineria instalațiilor |
| Standard de conexiune | IEC 60947-7-1 |
| Încercare la tensiune de impuls | 7,3 kV, trecută |
| Încercare la tensiune de frecvență industrială | 1,89 kV, trecută |
| Curent de scurtă durată admisibil | 0,18 kA la 1,5 mm² |
| RoHS UE | Conform, fără exceptări |
| Aprobări | CSA, cULus Recognized: 300 V, 15 A (grupele B, C); 600 V, 5 A (grupa D); AWG 26 … 14 |
| Unitate de ambalare | 50 buc. |
| Cantitate minimă de comandă la producător | 50 buc. |
| Cod vamal | 85369010 |
| Țară de origine | DE |
| ETIM 10.0 | EC000897 |
| ECLASS 13.0 / 15.0 | 27250102 |
| UNSPSC 21.0 | 39121400 |
| EAN (GTIN) | 4067923224360 |
Clema Phoenix Contact 1674252 are cele două etaje legate între ele în interiorul clemei. Toate cele patru puncte de conexiune sunt pe același potențial, fără punte separată între etaje.
Tensiunea nominală este de 500 V, iar curentul nominal de 16 A. Pentru aprobările CSA și cULus, valorile sunt de 300 V și 15 A la grupele B și C. La grupa D, valorile sunt de 600 V și 5 A.
Nu. Clema 1674252 are un singur potențial, comun ambelor etaje. Cele patru puncte de conexiune sunt legate între ele.
Conductorii rigizi și cei cu ferulă se introduc direct în punctele push-in, fără unealtă. Domeniul de introducere directă este de 0,25 … 1,5 mm² pentru conductor rigid. Lungimea de dezizolare este de 8 … 10 mm.
Cu ferulă fără guler de plastic, clema acceptă 0,14 … 1,5 mm². Cu ferulă cu guler de plastic, domeniul este de 0,14 … 1 mm². Pentru acest caz se recomandă ferula AI-S 1-8 TQ, cod 1200293.
Carcasa clemei 1674252 are o latură deschisă. Pentru capătul rândului există capacul D-PTTB 1,5/S, cu lățimea de 2,2 mm, și capacul D-PTTB 1,5/S-0,8 OG, cu lățimea de 0,8 mm.
Clema se montează pe șină NS 35/7,5 sau NS 35/15. Adâncimea este de 42,6 mm pe NS 35/7,5 și de 50,1 mm pe NS 35/15. Lățimea clemei este de 3,5 mm.
